Nuevo módulo KRYPTON TH-HS - entrada universal de termopar de alta velocidad

La línea de productos KRYPTON ahora ofrece un nuevo amplificador para entradas de sensores de termopar. Los nuevos dispositivos con amplificador TH-HS ofrecen tasas de adquisición de alta velocidad y aislamiento de canal a canal para mediciones de temperatura con sensores de termopar. El amplificador ofrece una entrada de termopar universal para todos los tipos de termopar: K, J, T, R, S, N, E, C, B.

Este nuevo amplificador aborda la creciente necesidad de mediciones de temperatura estables en un entorno hostil de EMC, por ejemplo, en el estator de un motor eléctrico o cerca de inversores. El nuevo amplificador no solo mejora la inmunidad EMC de la unidad anterior en el lado digital, sino que también utiliza un filtro antialiasing analógico nítido (tercer orden, -3dB @ 1kHz) y filtros FIR digitales para eliminar las frecuencias no deseadas.

El conector de entrada es MINI TC. Ofrece detección de rotura de sensor en el software y aplica indicadores LED físicos.

Se utiliza un nuevo ADC de 24 bits con tasas de muestreo de hasta 10 kS/s por canal. Esto permite su uso en las aplicaciones dinámicamente más exigentes para registrar transitorios de cambios bruscos de temperatura. Una frecuencia de muestreo más alta también permite que la tecnología de filtrado de Dewesoft utilice filtros FIR digitales para reducir el ruido de fondo a -130 dB y alcanzar una resolución inferior a 1 μK.

Los dispositivos KRYPTON TH-HS se venderán en paralelo con los dispositivos KRYPTON TH actuales, que se eliminarán gradualmente cuando se agoten las existencias. La velocidad de adquisición de 10 kHz se venderá como una opción de actualización.

Los nuevos dispositivos KRYPTON TH-HS vienen en dos configuraciones:

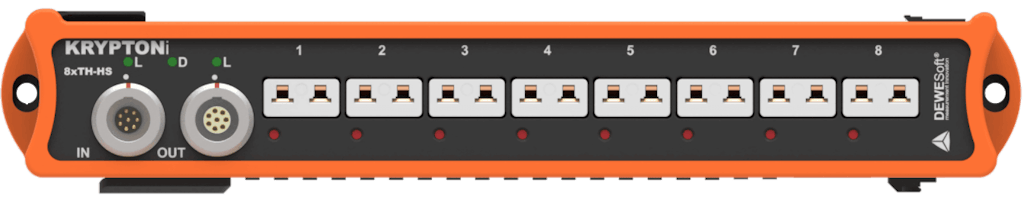

• KRYPTONi-8xTH-HS: módulo de entrada de termopar de 8 canales.

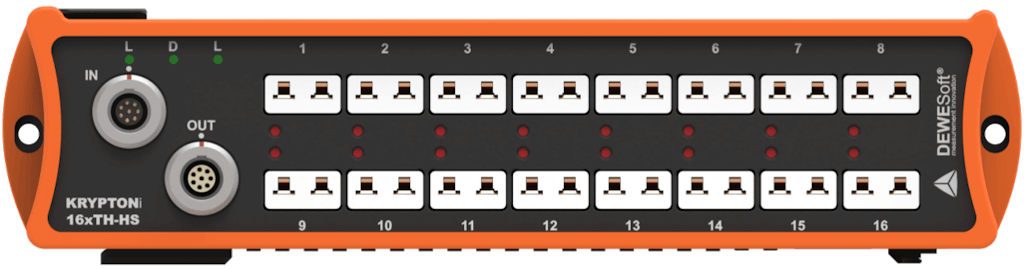

• KRYPTONi-16xTH-HS: módulo de entrada de termopar de 16 canales.

Ambos dispositivos ofrecen un chasis IP67 resistente al agua y están listos para usarse en condiciones exigentes de temperatura y golpes/vibraciones.

Asignación de pines del conector MiniTC de KRYPTON TH-HS

Especificaciones técnicas KRYPTON TH-HS

Para comprobar las especificaciones y la precisión completas del amplificador TH-HS, visite la página web de especificaciones técnicas de KRYPTON.
