Dewesoft X 2020.1 Liberado - MIMO Pruebas Modales y Más

El equipo de Dewesoft se complace en anunciar el lanzamiento de DewesoftX 2020.1, que es una continuación directa del software X3. La versión incluye la tan esperada compatibilidad con MIMO en la Prueba Modal, mejora la administración de canales CAN e introduce un nuevo concepto de relaciones de canales llamado conexiones de canales.

Nuevo control de versiones y actualización del instalador de DewesoftX

Después de casi tres años de Dewesoft X3, el software ha sido rebautizado a DewesoftX, siguiendo el modelo de aplicaciones y servicios como Windows 10 u Office 365 con la intención de tener solo una versión de software que se actualice continuamente.

La estructura de la carpeta ha cambiado en consecuencia, lo que convierte a DewesoftX en la carpeta principal, seguida de la carpeta Bin (o Bin64), que contiene los archivos principales del programa. Debido al cambio de estructura, no es posible una actualización en línea de X3 a DewesoftX 2020.1, por lo que es necesario utilizar un instalador en línea o fuera de línea. El instalador también ofrece nuevos ajustes preestablecidos de instalación, que están orientados a casos de uso específicos. Uno de ellos es un preajuste de solo análisis que no instala controladores de dispositivo.

Ajustes preestablecidos de instalación de DewesoftX

Soporte MIMO en Prueba Modal

Una prueba modal es una herramienta indispensable para todo ingeniero que intente evaluar el comportamiento dinámico de una estructura. Con una gran actualización de la solución de prueba modal existente de DewesoftX, ahora puede excitar su estructura no solo con un martillo modal o un solo shaker, sino también con múltiples shakers, lo que le permite obtener realmente los resultados que está buscando.

Emocionante modelo de avión con dos shakers

Junto con el nuevo soporte para MIMO, la actualización también presenta una optimización muy necesaria de la interfaz de usuario. La configuración de los shakers dentro del módulo de Prueba Modal se ha modificado significativamente, lo que le permite controlar los shakers a través de salidas analógicas con solo unos pocos clics.

La mejor parte de todo es que la actualización es gratuita y compatible con versiones anteriores, lo que le permite utilizar archivos de configuración existentes y ampliarlos con nuevas funciones.

Conexiones de canal

Hasta este punto, toda la identificación de canales en Dewesoft siempre se ha hecho utilizando índices de canales. Por ejemplo, cuando se utiliza un canal analógico como entrada al módulo FFT, se identifica con un parámetro fijo basado en su "posición" en la estructura de configuración de Dewesoft. Con las conexiones de canal, ese mismo parámetro llamado ID único ya no está estrictamente vinculado a la posición del canal.

Explicación de las conexiones de canales en DewesoftX

Por el momento, esta funcionalidad se puede utilizar con sensores bloqueados. En ese caso, la conexión a los módulos matemáticos y los widgets de visualización se basa en el número de serie del sensor y no en la posición del canal. Por lo tanto, si un sensor se desconecta y se vuelve a conectar a una posición diferente, los widgets de visualización y matemáticas vinculados permanecerán intactos. El mismo principio se aplica a Dewesoft NET, donde los sensores incluso se pueden mover de la unidad de medida a la unidad de medida sin perder las referencias en el maestro.

Identificación de canales en estadísticas básicas

Gestión mejorada de la base de datos CAN

El sistema de administración de base de datos CAN actualizado le permite administrar más fácilmente una configuración CAN compuesta por varios archivos de definición. Cuando se importan archivos de definición (DBC, ARXML o XML), la información sobre el documento de origen y el tiempo de importación se almacena en el archivo de configuración como un parámetro de la base de datos.

Con esa información, puede usar un filtro en la cuadrícula para mostrar solo los mensajes CAN y los canales que pertenecen al archivo de base de datos seleccionado, como se puede ver en la imagen a continuación.

Filtrado por la base de datos

Además, la opción de reemplazar la base de datos le permite actualizar fácilmente los mensajes y canales existentes de una base de datos previamente importada con mensajes y canales definidos en la nueva base de datos actualizada.

Otros

  • La exportación TAFFmat (formato de archivo de adquisición de datos TEAC) es la última de la línea de formatos compatibles a los que DewesoftX puede convertir su formato de datos DXD.

  • La administración de plantillas para módulos matemáticos ahora es más fácil de usar y le permite establecer una plantilla predeterminada que se aplica automáticamente cada vez que agrega un nuevo módulo matemático.

  • El módulo IRIG 108 Chapter 10 ahora puede decodificar múltiples flujos de Ethernet Chapter 10 al mismo tiempo.

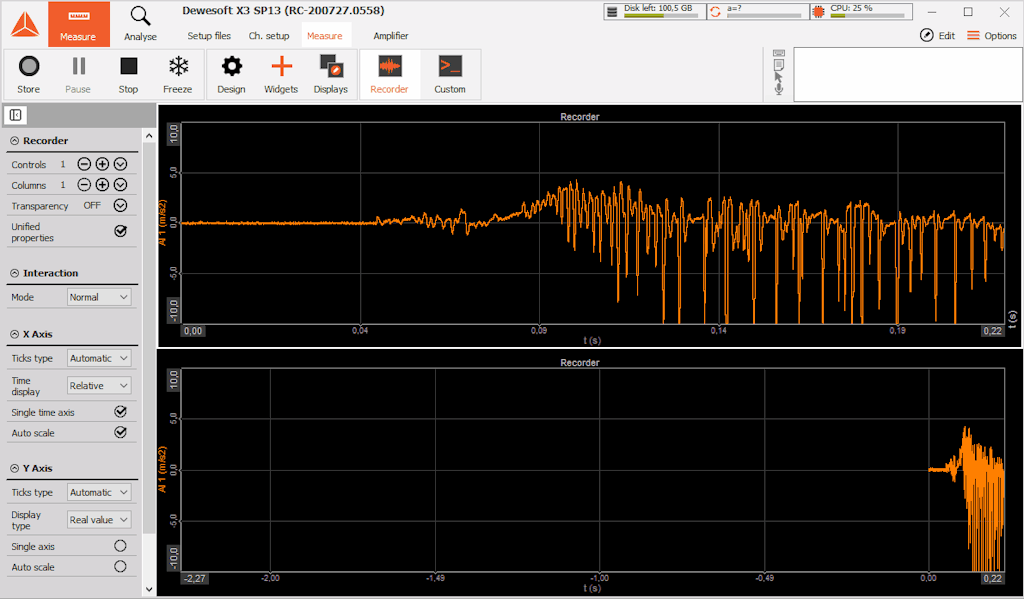

  • La función de autoescala del eje X proporciona una excelente descripción general del comportamiento de las señales incluso después de un largo período de tiempo durante la medición.

Autoescala de tiempo de DewesoftX

DewesoftX 2020.1 es una actualización gratuita para todos los clientes existentes de Dewesoft y es compatible con todos los sistemas de adquisición de datos de Dewesoft. Puede descargarlo de nuestro centro de descargas, donde también encontrará un registro de cambios que enumera todas las mejoras menores y correcciones de errores.
