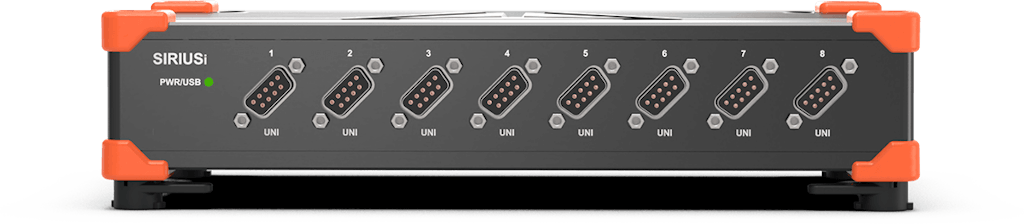

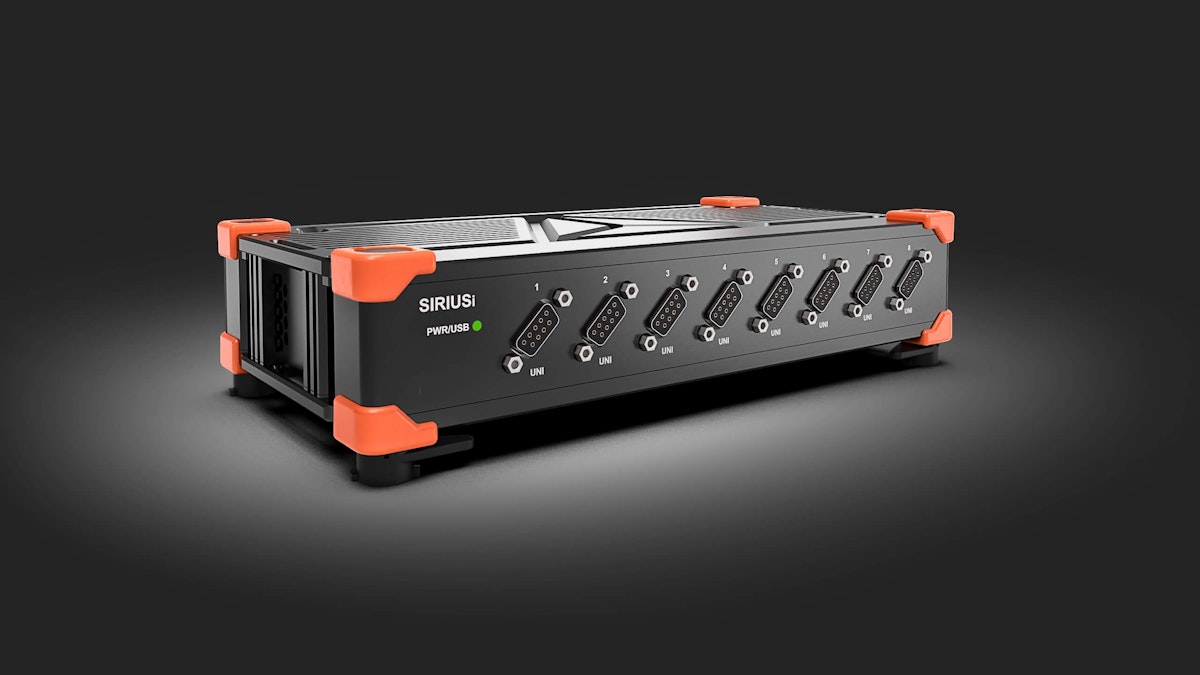

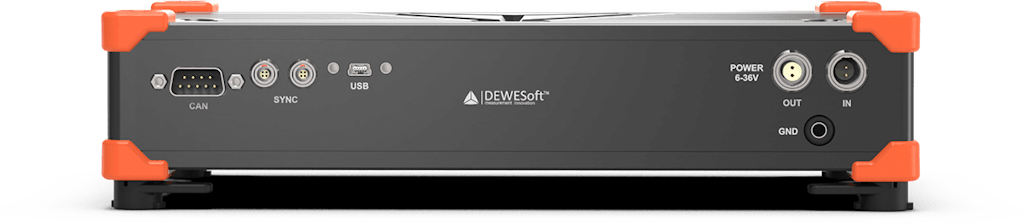

Nuevo SIRIUS UNI universal, galga extensiométrica, IEPE, voltaje, RTD, resistencia y amplificador de corriente
¿El amplificador SIRIUS STG puede volverse aún más universal? ¡Sí puede!
El amplificador SIRIUS UNI recientemente lanzado agrega entrada de señal IEPE al amplificador STG ya conocido. El módulo se basa en la tecnología SIRIUS DualCoreADC® que permite un alto rango dinámico (> 160 dB). El amplificador también ofrece un rango de alto voltaje. La precisión mejorada de la corriente de excitación permite un suministro de corriente constante para aplicaciones de cuarto de puente (2 o 4 hilos).
Con la introducción del modo IEPE nativo, la entrada del modo CD o CA se acopla con un filtro pasa altas de 0,16 Hz para rangos bajos (0,3 Hz para rango de 100 V).
SIRIUS UNI es compatible con TEDs de Clase 1 y Clase 2.
El conector de entrada es D-SUB9, el conector opcional es una serie LEMO 2B hembra de 10 pines (bajo pedido LEMO-2B de 8 pines, LEMO-2B de 16 pines).
Principales características
Entrada universal: voltaje, tensión de puente completo/medio/cuarto (120 Ω y 350 Ω), suministro de voltaje/corriente constante, IEPE, potenciómetro, RTD, resistencia, corriente (derivación externa).
Rango de alta tensión (hasta ±100 V).
Mejor precisión de la corriente de excitación.
Fuente de voltaje/corriente constante de cuarto de puente.
Alto rango dinámico.
Compatibilidad con TEDS dual (Clase 1 y Clase 2).
SIRIUS UNI está disponible en versión aislada y diferencial. Se presenta en formato individual o en rack y con UNI+, opción de contador. Para obtener más información, consulte los códigos de pedido a continuación.
Amplificador universal para medidas de deformación estática y dinámica
El amplificador SIRIUS UNI admite varios métodos de conexión diferentes para galgas extensiométricas, seleccionables en el software:
Puente completo 6 hilos / 4 hilos
Medio puente 5 hilos / 3 hilos

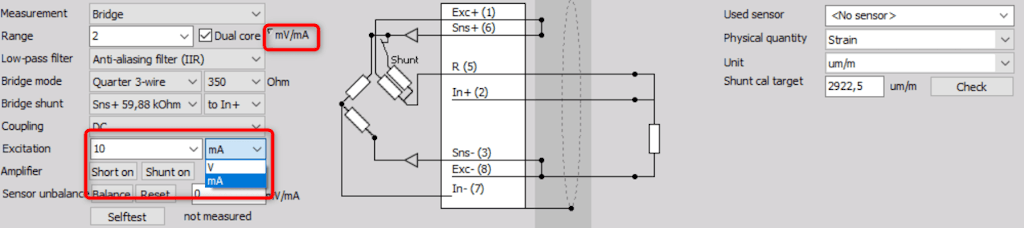

Cuarto de puente 3 hilos / 4 hilos
Por lo general, el más común es el "suministro de voltaje constante", además, cuando se usan las líneas de detección, las influencias del cable se pueden cancelar presionando el botón "Compensar" en la configuración del canal.
El "suministro de corriente constante" para aplicaciones más exigentes brinda una mejor salida de sensibilidad incluso cuando la resistencia del cable cambiara mucho durante la medición debido a la temperatura. Hasta ahora, el método de conexión mínimo era de 3 hilos.
En mediciones de deformación a alta temperatura (en turbinas de gas, motores de combustión, aplicaciones aeroespaciales...), el cambio de la resistencia del cable conductor puede no ser simétrico. Esto indicaría una tensión que físicamente no existe. Para las mediciones de deformación dinámica, el valor de deformación estática se puede eliminar seleccionando el acoplamiento de CA.

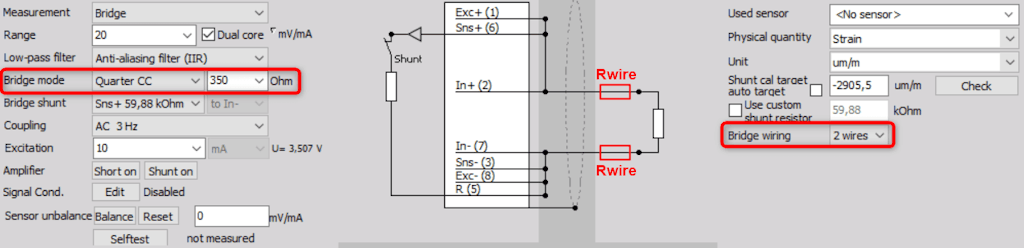

El amplificador SIRIUS UNI viene con un nuevo modo Quarter Bridge CC (Corriente Constante), que permite el uso de solo 2 cables. Esta medición de resistencia acoplada a CA es especialmente necesaria para máquinas rotativas, donde el número de contactos de anillos deslizantes es limitado.
Asignaciones de pines del conector del amplificador SIRIUS UNI

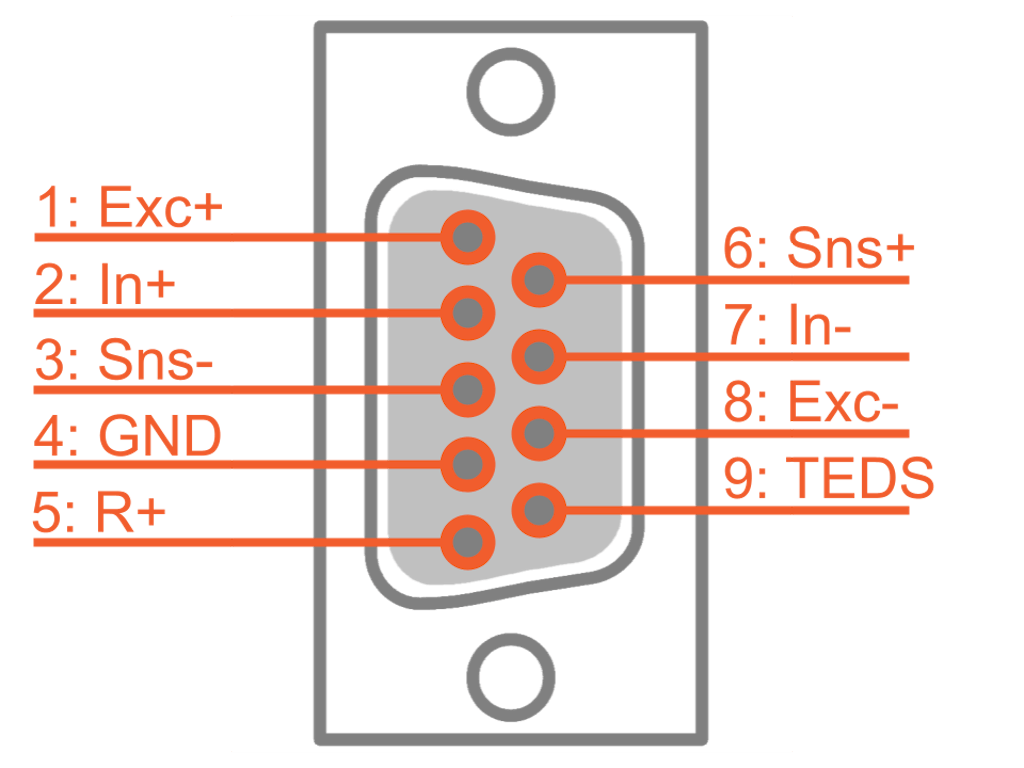

Conector DSUB9
| Pin | Nombre | Descripción |
|---|---|---|
| 1 | Exc+ | Excitaciónn + |
| 2 | In+ | Entrada+ |
| 3 | Sns- | Sensado - |
| 4 | GND | Tierra |
| 5 | R+ | ¼ Puente/Derivación |
| 6 | SNS+ | Sensado+ |
| 7 | In- | Entrada - |
| 8 | Exc- | Excitación - |
| 9 | TEDS | TEDS |

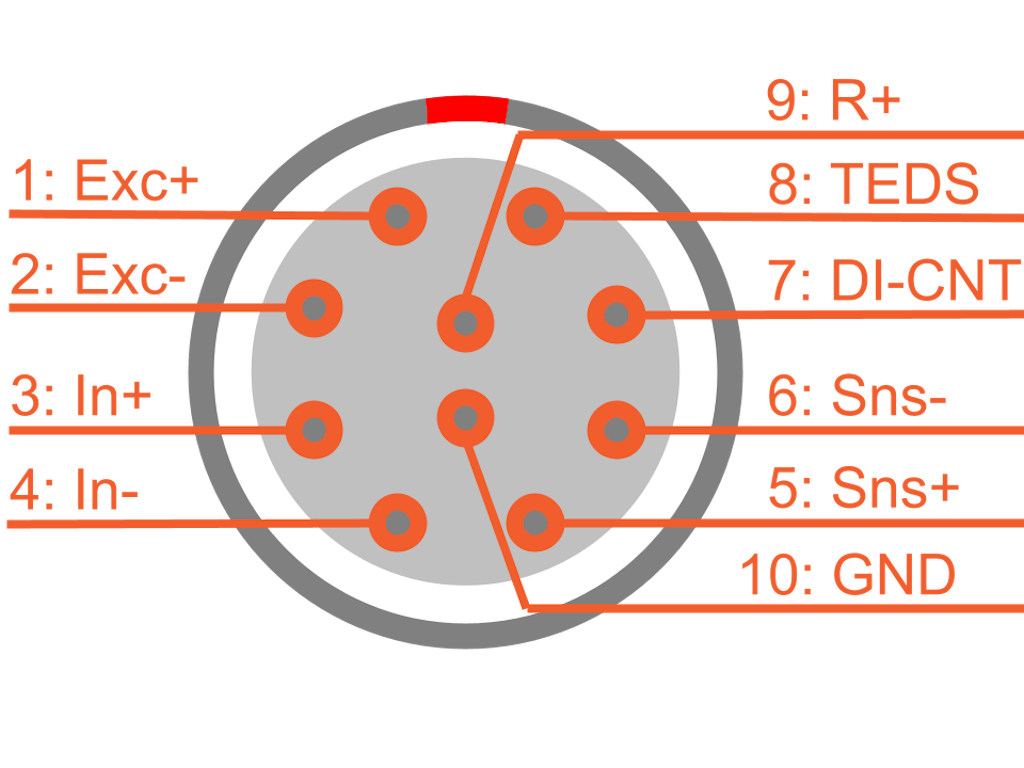

Conector LEMO 10-pin
| Pin | Nombre | Descripción |
|---|---|---|
| 1 | Exc+ | Excitación + |
| 2 | Exc- | Excitación - |
| 3 | In+ | Entrada+ |
| 4 | In- | Entrada- |
| 5 | Sns+ | Sensado+ |
| 6 | Sns- | Sensado- |
| 7 | DI-CNT | Digital I/O, Contador |
| 8 | TEDS | TEDS |
| 9 | R+/SHUNT | Resistencia/ DERIVACIÓN |
| 10 | GND | Tierra |
Especificaciones técnicas SIRIUS UNI
Para conocer las especificaciones completas sobre el amplificador SIRIUS UNI, consulte la página de especificaciones técnicas de SIRIUS.
