SIRIUS® X新一代高通道分布式数据采集系统

SIRIUS® X 是我们最新一代先进数据采集系统中的佼佼者。系统配备一系列信号调节放大器，并提供无缝连接。在熟悉的 SIRIUS® 模块化机箱内，每个 SIRIUS® X 都具有多达 32 个输入通道，并支持高达 200 kS/s @ 24 位分辨率的采样率。强大的千兆 LAN 网络连接和 PTPv2 同步功能可轻松实现连接和扩展。

SIRIUS® X 设备有 完全符合 openDAQ SDK 标准并可通过开源 SDK 集成到任何环境中。

电压

电压

IEPE

IEPE

应力 / 应变

应力 / 应变

1/4 桥

1/4 桥

半桥

半桥

全桥

全桥

應力應變分析

應力應變分析

電位器

電位器

動態信號分析

動態信號分析

振动

振动

频率

频率

力

力

压力

压力

加速度

加速度

位移

位移

Order tracking

Order tracking

声音

声音

声压

声压

200 kS/s/ch

200 kS/s/ch

兼容 TEDS

兼容 TEDS

Ethernet

Ethernet

符合 openDAQ 标准

符合 openDAQ 标准

OPC UA

OPC UA

PoE（以太网供电）

PoE（以太网供电）

PTP 同步

PTP 同步

SD卡

SD卡

无风扇

无风扇

-40°C 至 +70°C

-40°C 至 +70°C

IP20

IP20

SIRIUS® X 特色功能

最多 32 个通道

在同一个熟悉的 SIRUS® 模块化机箱中，SIRIUS® X 设备最多可容纳 32 个模拟输入通道。这使可用通道数增加了一倍，并大大降低了每个通道的价格。

多功能输入

放大器种类繁多，适用于测量电压、应变（所有类型的电桥连接）和 IEPE 信号。这些放大器还支持 TEDS，便于识别传感器，并带有可编程传感器激励，增强了多功能性和易用性。

高采样率

SIRIUS® X 信号放大器可快速采集数据，每个通道的采集速度可达 200 kS/s。每个输入通道的采样率还可通过软件设置进行选择。

160 分贝动态范围

放大器配备了 24 位 DeltaΣ ADC，每个模拟输入通道都有一个抗混叠滤波器。这种设置可实现高达 160 dB 的动态范围，确保高质量的信号处理。

CAN 和 CAN FD

SIRIUS® X 设备具有高速 CAN 2.0b 和 CAN FD 接口。该端口支持 1 Mbit/秒（CAN）和 8 Mbit/秒（CAN FD）数据吞吐量，并与 XCP、CCP、OBDII 和 J1939 协议兼容。还支持 CAN 输出。

简单连接

千兆以太网接口支持 PTPv2 同步和有源以太网供电 (PoE)，因此连接 SIRIUS® X 设备非常简单直接。只需一根经济实惠的以太网电缆，就能实现数据传输、供电和同步。

PTPv2 同步

设备通过以太网使用精确时间协议 (PTPv2) 同步，确保测量数据高度精确同步。

有源 PoE

您可以轻松地将多台设备连接成链并为其供电。每台设备都支持有源以太网供电（PoE++ 供电），包括一个额外的电源输出连接器，并内置一个电源注入器以防止电压下降，从而确保整个链中的可靠供电。

传感器激励

您可以直接通过信号放大器为所有传感器供电，每个通道都有一个可编程电源。这样就可以独立控制启动每个传感器所需的电源。

灵活、可扩展

SIRIUS® X 数据采集系统可与您的应用一起成长。只需一根支持主动 PoE 和 PTP v2 同步的廉价以太网电缆，就能轻松地将多个设备串联起来。

无风扇设计

SIRIUS® X 设备采用坚固耐用的无风扇机箱，设计上没有冷却风扇。这种设计使其非常适合在重工业和多尘环境中使用。

包含的软件

所有Dewesoft数据采集系统都包括获奖的DewesoftX数据采集软件。该软件易于使用，但非常全面，功能丰富。所有的软件更新都是免费的，没有隐藏的许可证或年度维护费。

Dewesoft质量和7年保修

享受我们的福利 7年保修.我们的数据收集系统是在欧洲按照最高质量标准建造的。我们提供免费的、面向客户的技术支持。您对Dewesoft解决方案的投资将在未来的许多年里得到保护。

X-line 简介：新一代数据采集系统

X 系列数据采集系统代表了最新的数据采集技术，专为彻底改变数据采集和分析方式而设计。X 系列产品专注于简化设置流程、降低布线成本、提高速度和技术能力，为数据采集系统的效率和性能设定了新标准，同时在降低总体成本方面也取得了长足进步。

X 系列的主要特点

  • 简化设置:X-line 系统设计简单易用，可确保您快速、轻松地完成数据采集。这种简化的设置节省了宝贵的时间，使您能够专注于真正重要的事情：您的数据。

  • 降低布线成本:X-line 通过创新的设计和先进技术的集成，最大限度地减少了对大量布线的需求。这不仅缩短了安装时间，还大大降低了购买和管理电缆的相关成本。

  • 增强速度:X-line 配备了高速数据处理功能，可确保您以每通道高达 200 kS/s 的速度采集和分析数据。这意味着 X-line 设备可以轻松应对最复杂的动态信号分析任务。

  • 提高技术能力:使用 DEWESOFT X 系列，您将受益于数据采集技术的最新进展。从更高的测量精度到更大的通道密度和更高的信号质量，这些系统都能满足最具挑战性的数据采集任务的要求。

  • 降低成本:开发 X 系列产品的核心原则之一是以较低的成本提供卓越的数据采集功能。通过简化设计和利用高效的制造工艺，我们降低了价格，使更多用户能够获得高质量的数据采集功能。

Dewesoft X-line不仅仅是一个数据采集系统，它还是一个全面的解决方案，旨在提高您的数据采集和分析能力。无论您是在进行复杂的研究、监控关键过程，还是在两者之间做任何选择，Dewesoft X 系列产品都能为您提供成功所需的性能、灵活性和可靠性。

SIRIUS® X 设备概述

在图片中，您可以看到 SIRIUS® X 设备的概览：

  • 坚固的铝制机箱，采用无风扇设计。

  • 在前面板上，我们可以看到多达 32 个模拟输入端口。

  • 两个千兆以太网端口，带 RJ45 接头，用于供电、数据和同步。两个端口均支持 PTPv2 同步协议和主动 PoE（以太网供电）。

  • 两个 EtherCAT 端口可用于与第三方 EtherCAT 主站进行并行通信。这样，您就可以向测试台控制器和其他现有系统发送数据。

  • 高速 CAN FD 端口，支持读取标准 CAN 和 CAN FD 数据以及其他基于 CAN 的协议，如 XCP、CCP、OBDII 和 J1939。还可通过同一端口进行 CAN 输出。

  • SD 卡存储插槽，用于在数据记录器模式下机载存储数据。
    * 请注意，该模式将于今年晚些时候通过软件/固件升级提供。

频道众多，价格合理！

SIRIUS® X DAQ 设备的设计旨在增加通道数，同时不影响 SIRIUS 模块化机箱的尺寸和用户友好性。用户可根据所选型号，从每个设备的 16 或 32 个模拟输入通道中获益。这一改进提供了更广泛的数据采集功能，并大大降低了每个通道的成本，使这些设备成为许多应用中具有经济优势的选择。

SIRIUS® X 系列可直接进一步扩展信道数量。多个设备可以无缝菊花链连接在一起，从而可扩展地增加信道容量。只需一根简单、经济的以太网电缆，就能传输电源、数据和同步信号，从而实现连接。这一功能简化了设置，减少了管理多个数据采集设备通常会带来的混乱和复杂性，使 SIRIUS® X 成为要求高通道密度和最少设置时间的项目的理想解决方案。

高端信号调节

SIRIUS® X 设备具有卓越的信号调节能力，可容纳各种输入和输出模块。这些模块能够测量各种信号，包括

  • 电压

  • 应变、应力和力

  • 声音和振动（IEPE 和充电）

  • 以及即将推出的其他产品

SIRIUS® X 设备在熟悉的 SIRIUS 模块式机箱中最多可容纳 32 个输入通道。放大器提供 24 位分辨率的数据，无混叠，具有高动态范围和低 SNR。每个输入通道的采样率可由软件选择，采集速度高达 200 kS/s。

Dewesoft 的高质量数据采集硬件和软件相结合，确保了无缝、精确的数据采集，不会遗漏任何一个样本。随附的 DewesoftX 软件具有强大的数据可视化和信号处理功能。

SIRIUS® X 放大器模块

查看 SIRIUS® X 设备的选择。目前，可用的型号包括电压信号放大器（可支持传感器激励）、电阻信号放大器、不同电桥配置的应变计信号放大器以及用于声音和振动测量的 IEPE。多个设备可以通过以太网 CAT6 电缆轻松串联在同一测量链中。

ModuleVoltageCurrentResistanceStrainIEPEChargePTxThermocouplePotentiometerLVDTDigital inputDigital outputTEDSExcitation
16xACC✓✗✗✗✓✗✗✗✗✗✗✗✓✓
16xSTGS✗✗✗✓✗✗✗✗✓✗✗✗✓✓
16xLVe✓✗✗✗✗✗✗✗✗✗✗✗✓✓
32xLV✓✗✗✗✗✗✗✗✗✗✗✗✗✗

*DSI= Dewesoft S役 I接口。 了解有关 DSI 适配器的更多信息.

查看全文 IOLITE X 技术规格了解有关 IOLITE 数据采集系统及其放大器的详细规格。

轻松设置并与其他设备互联

Dewesoft 的全新 X 系列数据采集设备，包括 IOLITE® X, SIRIUS® X, SIRIUS® XHS和 OBSIDIAN® 闪烁系列这体现了我们一贯的设计理念： 简单性和互联性.

这些设备的设计不仅便于相互连接和同步，还能无缝集成到现有的数据采集设置中，为其兼容性提供了保证。

这一功能可让您无缝扩展和定制数据采集系统。此外，利用我们的 DS-LAN 网络交换机支持 PTP 同步功能，可让您毫不费力地分配设备，确保无忧设置。

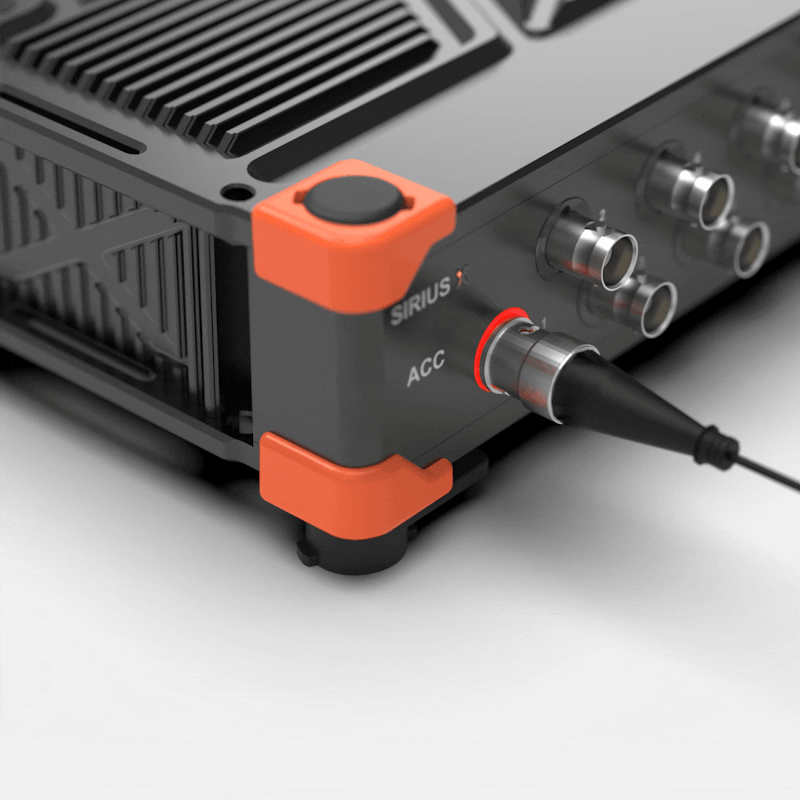

IEPE 传感器检查

SIRIUS® X 16xACC 信号放大器，用于IEPE 传感器IEPE 放大器的输入连接器周围装有 LED 指示灯，用于显示传感器是否连接正确。连接 IEPE 传感器时，放大器会不断检查流向传感器的电流，并根据传感器阻抗是否正常，将 LED 指示灯变为亮绿色或亮红色。

有了这个 LED 指示灯，您就可以获得即时的视觉反馈，了解加速度计或麦克风等所有 IEPE 传感器是否正常工作，接线是否正确。这只是另一个微小但方便的细节，让您的测试工程师生活变得更轻松。

机载 SD 卡存储

SIRIUS® X 设备配备了运行 Linux 操作系统的 ARM 处理器。它们采用了我们最新的嵌入式 DewesoftRT 软件，可直接在设备上进行实时操作和数据记录。

因此，SIRIUS® X 设备配备了 SD 卡插槽，允许板载数据存储，支持高达 2TB 的 SD 卡。这一功能使设备能够直接在设备上存储原始数据，以便将来进行分析，从而有效地将 SIRIUS® X 变成独立的数据记录器，无需连接任何外部 PC 即可独立运行。

今年晚些时候，嵌入式 DewesoftRT 软件和固件的更新将进一步增强这一功能。此次更新将引入在线数学模块、触发、存储和实时输出等新功能，从而扩展 SIRIUS® X 设备的功能和用途。

注：此功能尚未推出。您的设备将在今年晚些时候通过固件升级获得该功能。

CAN 和 CAN FD 接口

SIRIUS® X 设备有一个 CAN/CAN FD 端口，用于分析 CAN 总线数据。CAN 接口支持以 1 Mbit/s 的全速收发 CAN 2.0b 数据，而 CAN FD 接口则支持数据速率高达 8 Mbps 的高速 CAN 接口。这两种接口都具有兼容性，可对 CAN 数据进行 J1939、J1587 和 OBD II 解码。

所有 CAN 通道均已隔离，可在嘈杂环境中无忧采集 CAN 信号，并最大限度地提高信号质量。

SIRIUS® CAN 接口增加了以下功能：

  • 采集 CAN 总线数据并与模拟输入同步。

  • 先进的 CAN 记录、存储和分析功能。

  • 在线监控和解码 CAN 报文。

  • 离线 CAN 报文解码。

  • 用于显示 CAN 数据的可视化显示器。

  • CAN 信道的在线和离线数学分析。

  • CAN DBC 文件导入和导出。

  • 支持 CAN、J1939 和 XCP/CCP 上的 OBDII。

  • CAN 发送。

CAN 通道具有隔离功能，可确保在嘈杂环境中可靠采集 CAN 和 CAN FD 数据，同时保持最佳信号质量。

SIRIUS® X CAN 接口支持数据读写，并为传感器提供 5V 和 12V 电源。

完全符合 openDAQ™ 标准的设备

Dewesoft 的新型 X-line 数据采集系统完全支持 openDAQ，这是一款符合行业标准的开源数据采集 SDK（软件开发工具包）。这意味着您可以毫不费力地从任何符合 openDAQ 标准的传感器、数据采集设备和仪器中发现、设置和采集数据。

openDAQ SDK 以其易用性、优化的性能和不同操作系统（包括 Linux、MacOS 和 Windows）的兼容性而著称。它还支持各种流行的编程语言，如 Python 和 C++ 等，允许开发人员在自己喜欢的编码环境中工作。

进一步了解 openDAQ 可提供的服务.

无风扇设计

SIRIUS® X 设备采用坚固耐用的无风扇机箱，专门设计为无冷却风扇。这种无风扇设计使其特别适用于恶劣的工业环境，包括灰尘和碎屑较多的环境。

即使在重工业环境中的苛刻条件下，其耐用的结构也能确保可靠的性能和使用寿命。这种设计选择不仅增强了其耐用性，还减少了维护需求，提高了测量系统的整体可靠性。

适合各种应用

SIRIUS® X 设备用途广泛，特别适用于高要求的测试和测量应用。它们是各种测量任务的理想选择，包括

  • 振动测试

  • 结构动力学测试

  • 疲劳测试

  • 道路载荷数据和耐久性测试

除其他许多应用外，这些设备还可轻松应对各种苛刻的环境和任务。

SOFTWARE

免费提供屡获殊荣的数据采集软件

Dewesoft的数据收集系统包括以下内容 DewesoftX获奖的数据收集软件.它是目前最先进、最容易使用的数据记录和信号处理软件。软件和硬件像魔术一样一起工作。它为所有测试和测量任务提供了简单和全面的功能。

而最重要的是？你会得到 终身免费的技术支持和软件更新.该软件正在不断发展。新的主要版本每三个月发布一次，并不断增加新的功能、优化和其他改进。没有任何隐藏的费用，而且将永远免费。

即插即用

连接DAQ系统和传感器不能再快或再容易了。DewesoftX软件是 自动识别连接到TEDS的测量系统和传感器会自动配置通道参数。功能，如

  • 自动材料检测。

  • 斯玛塔传感器。

  • Sensordatabas。

  • 对TEDS传感器的扩展支持。

  • 综合单位的转换。

  • 实时的信号概述。

  • 电气图。

你可以在几秒钟内准备好测量。花更少的时间设置你的DAQ设备，更有效率地工作。 时间就是金钱。

测量和确保安全

高性能的存储选项，超过 可持续速度为500MB/s这意味着你可以始终以全速归档，不必再担心数据丢失会影响你的测试。利用DewesoftX的归档功能，你可以:

  • 实时数据收集。

  • 同步收集来自仪表、视频、GPS、CAN总线和许多其他来源的模拟数据。

  • 先进的激活和警报。

  • 一个或多个文件的内存。

  • 远程和分布式网络中的数据存储。

  • 自动测试程序。

虽然存储了数千兆字节的数据，但我们创新的档案格式确保数据可以在瞬间下载和分析。

分析和发布

NVH、结构测试、性能分析等。.忘记使用多种复杂的计算机解决方案来记录和分析数据。DewesoftX为所有测试和测量任务提供单一的解决方案。我们的软件提供:

  • 在线和离线的数学。

  • 灵活、实时的可视化。

  • 支持同步的视频。

  • 创建PDF和Word格式报告的工具。

  • 将数据导出为许多标准格式。

  • 免费和无限制的许可证，以查看和分析存储的数据。

DewesoftX专为测试工程师设计，在一个易于使用和友好的软件包中提供了一个完整的测试解决方案。

终身免费升级

我们为我们的数据收集软件提供了一个很好的许可模式，没有隐藏的费用。每三个月发布一个新的主要版本，包括新的功能、性能增强和错误修复，不收取额外费用。我们现有用户的所有更新都是免费的。

无限的许可空间

我们的许可模式为记录数据分析提供了不限数量的地点。记录的数据文件构成了许可证的基础。只需与你的同事分享文件，他们可以免费下载该软件并分析全部数据。 不需要额外的许可证。

免费的技术支持

对我们来说，客户是第一位的。 全球范围内的免费技术支持可用于我们测量仪器的软件和硬件。我们的技术支持团队对所有支持请求作出回应，以尽快解决这些请求。我们在当地的办公室也可以提供现场技术支持，不收取额外费用。
