IOLITE® Modular工业级数据采集系统

用于监控和工业应用的具有高端信号调理功能的分布式且经济高效的数据采集设备。 包括免费软件。 提供行业领先的 7 年保修。

电压

电压

应力 / 应变

应力 / 应变

全桥

全桥

半桥

半桥

1/4 桥

1/4 桥

热电偶

热电偶

数字 IO

数字 IO

IEPE

IEPE

电荷

电荷

电流

电流

LVDT

LVDT

RTD

RTD

电阻

电阻

DSI兼容

DSI兼容

兼容 TEDS

兼容 TEDS

PoE(以太网供电)

PoE(以太网供电)

EtherCAT

EtherCAT

IP40

IP40

-10°C 至 +50°C

-10°C 至 +50°C

IOLITE® Modular 特色功能

可分布和可扩展

每个模块具有不同通道数的各种放大器可实现完美的通道分配以进行监控,由于传感器电缆长度短,系统可在模块之间以100m的距离分配,并且信号质量高。

高端信号调理

IOLITE具有高质量的模拟放大器,可提供出色的信号调理和高达50 kHz的采样率。

极高的性价比

IOLITE具有很高的性价比,适用于监控和各种工业应用。标准RJ45电缆可降低电缆成本。

标准接口

IOLITEd设备是与任何EtherCAT主控制器兼容标准EtherCAT从设备。 连接到Dewesoft X软件后,重新传输功能可确保在测量过程中不会丢失任何数据。

专用结构监测设备

IOLITEi 3xMEMS 是一款专用设备,具有集成的低噪声三轴 MEMS 加速度计,非常适合结构健康监测应用。

专用机器状态监测装置

IOLITE 2xASI 是一款用于振动、温度和角度测量的集成分布式数据采集设备,专为机器状态监测而设计

包含免费终身升级的软件

随附屡获殊荣、易于使用、功能非常强大的DewesoftX数据采集软件 。该软件提供终生免费升级,并且没有隐藏成本,为您带来直观的配置,智能传感器,高级存储和分析功能。

包含的软件

所有Dewesoft数据采集系统都包括获奖的DewesoftX数据采集软件。该软件易于使用,但非常全面,功能丰富。所有的软件更新都是免费的,没有隐藏的许可证或年度维护费。

Dewesoft质量和7年保修

享受我们的福利 7年保修.我们的数据收集系统是在欧洲按照最高质量标准建造的。我们提供免费的、面向客户的技术支持。您对Dewesoft解决方案的投资将在未来的许多年里得到保护。

工业数据采集

IOLITE将屡获殊荣且易于使用的Dewesoft数据采集带入工业和监控应用领域。

压缩设计成本而且不会影响信号调理质量。 所有信号放大器都旨在提供具有24位分辨率和高达50 kHz /通道的高采样率的高端信号调理。

IOLITE DAQ设备使用RJ45连接器,可通过标准的低成本以太网/ EtherCAT电缆轻松连接模块。

单通道分布式系统

IOLITE设备有单通道和多通道版本。 多个IOLITE模块可以通过一条具有RJ45连接器的经济高效的以太网/ EtherCAT电缆进行菊花链连接。 设备之间的距离可达100m

单根EtherCAT电缆足以实现设备之间的电源,数据和同步。

完美的信号调理

IOLITE提供出色的信号调理。 通过其 输入和输出模块,您可以测量电压,电流,应变,应力,振动,声音,温度,数字,计数器等信号。

经过验证的高质量数据采集硬件与屡获殊荣的DewesoftX数据采集软件相结合,可以进行数据采集而不会丢失任意一个数据点。 它还提供了出色的数据可视化和处理功能。

数据可以存储在时序数据库中,并使用OPC UAXCP等标准接口传输给SCADA系统,真正支持工业4.0应用程序。

支持一系列的行业标准接口的现有Dewesoft X数据采集软件使IOLITE成为注重价格的测量和控制任务的理想选择。

IOLITE模块式放大器模块

了解 IOLITE 的模块化单通道和多通道放大器系列。单通道和多通道单元可以在同一个测量电路中一起使用,并通过以太网CAT6电缆连接。节点之间的最大电缆长度为100米。

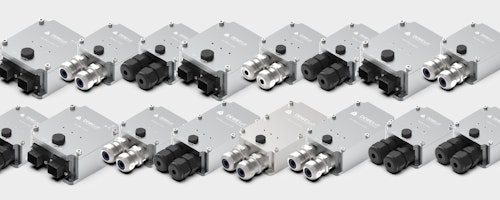

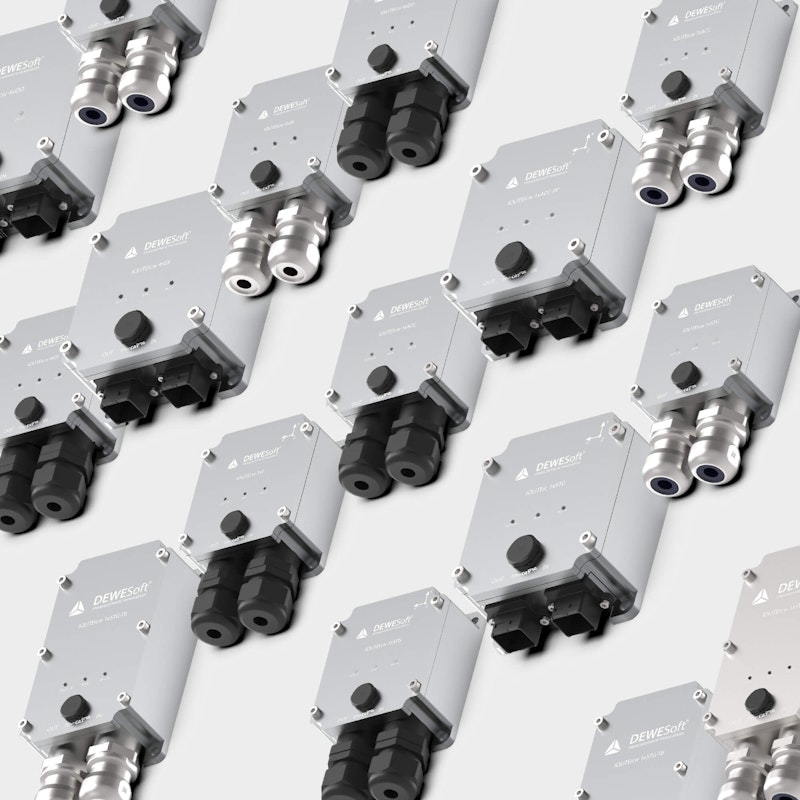

单通道放大器模块

单通道IOLITE模块器件提供24位ADC,采样率为40 kS/s。这些器件非常小,可以在狭小的地方进行安装和装配。底座的防护等级为IP20。

多通道放大器模块

多通道模块使用24位ADC,每通道采样率为20 kS/s。模块可以安装在一个标准的DIN导轨支架上。模块需要一个外部9 - 48 V的直流电源,可以通过菊花链从一个模块连接到另一个模块。

ModuleVoltageCurrentResistanceStrainIEPEChargePTxThermocouplePotentiometerLVDTDigital inputDigital outputTEDSExcitation
Single-channel amplifier modules
1xSTGDSIDSIDSIDSIDSI
1xACC
1xAO
4xDI
4xDO
Multi-channel amplifier modules
8xACC
6xSTGDSIDSIDSIDSIDSI
8xSTGS
8xLV
8xLVe
16xLV
8xLA
8xTH
8xTH-HS
8xRTD
8xRTD-HS
8xRTDp
32xDI
32xDO
8xDI-4xDO
4xCNTTTL
16xAO

*DSI= Dewesoft SI接口。 了解有关 DSI 适配器的更多信息.

查看全文 IOLITE 模块化技术规格了解有关 IOLITE 数据采集系统及其放大器的详细规格。

DIN导轨安装

IOLITE多通道模块与DIN导轨安装座完全匹配。 底盘提供了一种易于卡入的机制,可安装到所有标准工业DIN导轨安装座上。

IOLITE单通道模块很小,可以放置在测量点旁边。 它们提供了螺孔,以便于使用螺钉或任何其他方法轻松安装。

IOLIT 3x MEMS
内置低噪音水平的三轴加速计

IOLITEi 3x-MEMS是用于监测结构和振动的专门设备。它们具有一个集成的、低噪音的三轴MEMS加速度计。

频谱噪声密度仅为25微克/√赫兹,在50赫兹的带宽下,残余噪声为100微克,该器件是一种具有成本效益的解决方案。 地震测量.下面的FFT记录显示了在100C/s的采样率下所有三个轴的残余噪声。

这些设备是连续监测大型结构的理想选择,如桥梁、建筑、天线和体育场馆。

尽管这些设备测量的是加速度,但它们也可以通过整合复制的加速度和应用适当的过滤器来精确测量位移。DewesoftX数据采集软件很容易使用,只需要激活偏移测量选项。

有一些特殊的 "INC "版本,也可以测量静态倾角。

奔驰信息 IOLITE在3xMEMS系统中的位置.

IOLITE 2xASI
用于监测机器状态的装置

IOLITE 2xASI是一个数据采集设备,有两个用于模拟传感器的接口通道和一个用于转速表传感器的连接器,专门设计用于与我们的数据采集系统配合使用。 ASI-1xVIB-50g sond.

它是专门设计的,用于监测电机、泵、制动器、齿轮箱和类似机器的状况。

这两个项目是单独购买的。

  • IOLITE-2xASI : 数据采集单元有2个模拟输入通道(每通道采样率40 kS/s),用于连接2个Dewesoft ASI-1xVIB-50g振动传感器,1个数字输入通道用于连接速度传感器(转速计)。

  • ASI-1xVIB-50g :高带宽(10 kHz)、低噪音的单轴振动传感器,还包括一个温度传感器和一个用于方向检测的低速三轴加速度计。

这个解决方案是为那些分布式测量无限数量的完全同步的振动和温度测量是至关重要的,并且成本是一个重要因素的应用而设计。RJ45连接器促进了设备的快速和简易安装。这种解决方案使DAQ更接近传感器,消除了长的模拟电缆,减少了噪音和成本。

SOFTWARE

免费提供屡获殊荣的数据采集软件

Dewesoft的数据收集系统包括以下内容 DewesoftX获奖的数据收集软件.它是目前最先进、最容易使用的数据记录和信号处理软件。软件和硬件像魔术一样一起工作。它为所有测试和测量任务提供了简单和全面的功能。

而最重要的是?你会得到 终身免费的技术支持和软件更新.该软件正在不断发展。新的主要版本每三个月发布一次,并不断增加新的功能、优化和其他改进。没有任何隐藏的费用,而且将永远免费。

即插即用

连接DAQ系统和传感器不能再快或再容易了。DewesoftX软件是 自动识别连接到TEDS的测量系统和传感器会自动配置通道参数。功能,如

  • 自动材料检测。

  • 斯玛塔传感器。

  • Sensordatabas。

  • 对TEDS传感器的扩展支持。

  • 综合单位的转换。

  • 实时的信号概述。

  • 电气图。

你可以在几秒钟内准备好测量。花更少的时间设置你的DAQ设备,更有效率地工作。 时间就是金钱。

测量和确保安全

高性能的存储选项,超过 可持续速度为500MB/s这意味着你可以始终以全速归档,不必再担心数据丢失会影响你的测试。利用DewesoftX的归档功能,你可以:

  • 实时数据收集。

  • 同步收集来自仪表、视频、GPS、CAN总线和许多其他来源的模拟数据。

  • 先进的激活和警报。

  • 一个或多个文件的内存。

  • 远程和分布式网络中的数据存储。

  • 自动测试程序。

虽然存储了数千兆字节的数据,但我们创新的档案格式确保数据可以在瞬间下载和分析。

分析和发布

NVH、结构测试、性能分析等。.忘记使用多种复杂的计算机解决方案来记录和分析数据。DewesoftX为所有测试和测量任务提供单一的解决方案。我们的软件提供:

  • 在线和离线的数学。

  • 灵活、实时的可视化。

  • 支持同步的视频。

  • 创建PDF和Word格式报告的工具。

  • 将数据导出为许多标准格式。

  • 免费和无限制的许可证,以查看和分析存储的数据。

DewesoftX专为测试工程师设计,在一个易于使用和友好的软件包中提供了一个完整的测试解决方案。

终身免费升级

我们为我们的数据收集软件提供了一个很好的许可模式,没有隐藏的费用。每三个月发布一个新的主要版本,包括新的功能、性能增强和错误修复,不收取额外费用。我们现有用户的所有更新都是免费的。

无限的许可空间

我们的许可模式为记录数据分析提供了不限数量的地点。记录的数据文件构成了许可证的基础。只需与你的同事分享文件,他们可以免费下载该软件并分析全部数据。 不需要额外的许可证。

免费的技术支持

对我们来说,客户是第一位的。 全球范围内的免费技术支持可用于我们测量仪器的软件和硬件。我们的技术支持团队对所有支持请求作出回应,以尽快解决这些请求。我们在当地的办公室也可以提供现场技术支持,不收取额外费用。
