桥梁结构健康监测桥梁监测系统

Dewesoft 数据采集系统用于结构健康和地震桥梁监测项目,从结构力学到大型复杂结构的连续监测。系统可以为公路立交桥、道路、建筑物和桥梁提供分布式、大通道数的远程监控。

IEPE

IEPE

应力 / 应变

应力 / 应变

全桥

全桥

半桥

半桥

1/4 桥

1/4 桥

电压

电压

力

视频

视频

EtherCAT

EtherCAT

无风扇

无风扇

温度

温度

IP67

IP67

桥梁结构健康监测 特色功能

整体交钥匙解决方案

Dewesoft 桥梁监测解决方案提供完整且高度准确的数据采集系统、数据记录器(包括无线数据记录器),并可以连接用于信息结构健康监测项目的所有必要传感器。

分布式测试系统

Dewesoft 数据采集系统为真正的分布式测试系统。 EtherCAT技术允许将测试模块放置在传感器附近,并通过单根电缆连接以实现电源,同步和数据传输。 两个模块间距离可达100m,或者在将EtherCAT总线数据通过光纤转换器转换为光信号进行传输,则通讯距离几乎不受限制。

任何传感器

输入放大器支持任何应变传感器、用于地震活动监测的低频加速传感器、温度和其他传感器

完美同步

所有的数据通道都同步良好,精度高达每秒,这是深层结构分析所需要的。

惊人的动态范围

随着动态范围高达160dB。

各种各样的配置

从具有极高动态范围且极其坚固的IP67测试单元到经济高效的高性价比解决方案,为几乎所有结构提供了一种量身定制的方法,可以监控和分析数千个数据点。

强大的软件

Dewesoft X 软件 提供实时诊断,预处理,数据简化以及强大的数学功能。通过强大的可视化选择,可以提供多种存储选项。

开放的接口

使用DewesoftX,可以以多种格式提供数据,从导出的数据到实时OPC UA接口或现代云数据服务。

运营模态分析 (OMA)

使用记录的时间数据来估计模态模型。 使用 OMA,结构振动的动力学可以通过 Dewesoft ARTeMIS OMA 软件直接从传感器输入数据中确定。

远程操作

整个系统可以远程操作,提供触发存储、报警和其他监控功能,能够在本地或远程位置存储数据。

包含的软件

所有Dewesoft数据采集系统都包括获奖的DewesoftX数据采集软件。该软件易于使用,但非常全面,功能丰富。所有的软件更新都是免费的,没有隐藏的许可证或年度维护费。

Dewesoft质量和7年保修

享受我们的福利 7年保修.我们的数据收集系统是在欧洲按照最高质量标准建造的。我们提供免费的、面向客户的技术支持。您对Dewesoft解决方案的投资将在未来的许多年里得到保护。

桥梁监测

传感器:

  • 1 - 加速度和倾角测量: Dewesoft IOLITEdiw-3XMES-ACC-INC三轴MEMS加速计和带EtherCAT接口的静态倾斜仪,测量范围8g。

  • 2 - 位移测量: Dewesoft IOLITEdiw-3xMEMS-ACC三轴MEMS加速度计,通过两次加速度积分精确测量位移。

  • 3 - 静态应变测量: 埋入式振弦式应变计,设计用于埋入混凝土结构中,以监测混凝土的静态应变。

  • 4 - 一站式气象站: 提供相对湿度、温度、风速和风向、亮度和暮光测量的气象站。

  • 5 - 动态应变计: 设计安装在结构上的螺栓式动态应变计。

  • 6 - IOLITEdiw-3xMEMS-ACC: 三轴MEMS加速度计,具有EtherCAT接口和8G测量范围。

  • 7 - 沥青温度测量

  • 8 - 腐蚀传感器

  • 9 - 空气温湿度测量

DAQ 设备:

  • 10 - IOLITEd - 从单通道到多通道分布式数据采集设备,能够读取加速计、动态应变计、热电偶、RTD、气象站、电位计等数据。

  • 11 - VW 无线数据记录仪 - 用于读取振弦式传感器的数据。

  • 12 - IOLITE LX - 一个集成数据采集和数据记录于一体的嵌入式数据采集系统。

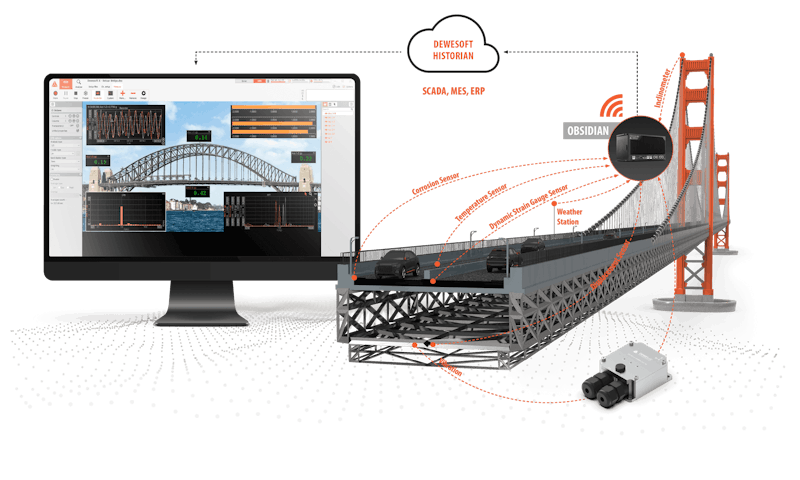

系统架构

Dewesoft 数据采集系统, 凭借其广泛的模拟量和数字量输入,几乎支持所有用于结构健康监测的第三方传感器。

所以与 EtherCAT 兼容的设备 (IOLITE, IOLITEd, KRYPTON)都可以连接到同一个网络,可以通过使用一根电缆来实现供电、同步和数据,从而构建几乎无限的信道链。整个EtherCAT链可以达到1us级的同步,无论距离如何。节点之间的距离可达100m。

所有来自数据采集设备的原始数据都由运行 Dewesoft X 数据采集软件 的测量单元进行采集和处理。处理后的数据通过TCP/IP网络发送到工厂或云服务器。数据可以在客户端PC上访问和查看,或存储在历史数据库(Historian)中,并使用标准接口(如OPC/UA或XCP)提供给SCADA系统或云软件,以真正支持工业4.0应用程序。

坚固的分布式数据采集

Dewesoft 提供了非常坚固的数据采集单元,在极端的温度范围内,在巨大的环境压力下,甚至在非常潮湿的环境中都能完美地工作。

数据采集单元可以很容易地分布式布置,您可以将它们放置在结构上的传感器附近。这样可以缩短传感器布线,从而提高信号质量,减少布线错误,降低布线成本。数据采集系统可以分布到单个通道。

EtherCAT协议在数据采集节点之间的距离可以长达100米。一根电缆可以用于数据传输、供电和数据同步。也可以使用EtherCAT到光纤转换器作进一步扩展。

远程数据监控和存储

Dewesoft X 软件 为您的数据流提供了简单灵活的配置。您可以在结构本身附近本地存储数据,或者使用任何标准接口(如OPC UA )向云服务器或者数据库远程发送和存储数据。对如何设置数据流没有任何限制。

我们灵活的许可号允许连接任意数量的客户端,以实时监控数据,而无需任何额外成本。

Dewesoft Historian:具有实时仪表盘分析功能的时间序列数据库存储

历史学家软件包提供了一个 时间序列数据库用于长期数据存储。数据库可以位于本地、远程服务器或云端。该解决方案基于 InfluxDB 时间序列数据库开源项目。

Historian 为历史数据提供了多种有用功能:

  • 原始数据和缩减数据:原始数据始终存储在测量装置上,以便进行深入分析,而历史数据则在云数据库中扮演长期缩减数据存储的角色。

  • 数据安全和重传:如果测量硬件和数据库之间的连接中断,数据会安全地存储在测量单元的本地,然后在连接可用时重新传输到数据库。

  • 趋势与分析:历史数据可随时从 Historian 数据库中调用和加载,用于趋势分析、深入分析和查找根本原因。

结构监测的应用

Dewesoft的结构健康监测解决方案可以为所有类型的结构健康监测应用进行配置。我们提供的一些最常见的应用是

  • 监测桥梁的状况

  • 对转让的监测

  • 对大坝的监测

  • 施工阶段的监测

  • 在高海拔地区进行监测
