包络检测通过振动分析检测和诊断轴承和齿轮故障

Bearing analysis introduction

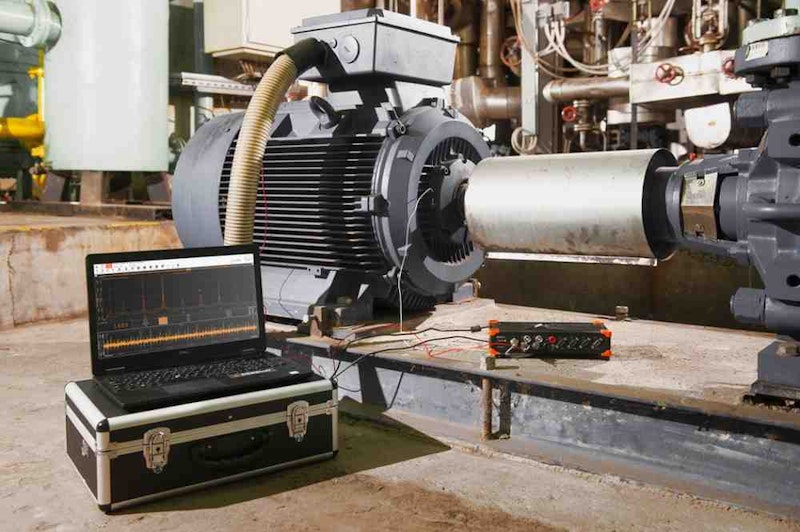

In manufacturing or processing plants with rotating equipment, bearing failures are the most common machine fault. Vibration analysis is essential for diagnosing these issues, as it helps with condition monitoring and fault detection of rolling element bearings. Bearing Envelope Analysis (BEA) identifies and diagnoses bearing faults by extracting periodic impacts from a machine’s vibration signals.

Dewesoft’s Envelope Analysis provides a cost-effective solution by combining high-quality data acquisition units with powerful software. It offers an easy-to-use interface, fast configuration, and includes features like a recorder, bearing database, customizable envelope settings, adjustable signal bandwidth, and predefined bandwidth options (Envelope 1-4).

支持的传感器

Dewesoft 数据采集支持多种行业标准加速度计，包括具有差分电压、IEPE 和电荷输出的加速度计。我们的专利 DualCoreADC® 技术这样就可以测量大范围的信号幅度，而无需在量程之间切换。此外，通过每个通道的额外计数器 (ACC+)，您还可以同时测量以下两个信号 振动和 转速完全同步，格式小巧。

主要功能

• 连接器类型:BNC、DB9 或 LEMO 连接器

• 输入选项:电压、IEPE、充电

• 支持的传感器:单轴或多轴加速度计

• 速度和转速采集选项:转速计、磁带传感器、编码器、齿轮齿或任何具有 5V TTL 信号输出的转速传感器

• 速度和转速采集输入:带角度数学的模拟计数器

这种设置可确保为各种应用提供多功能的精确测量。

此外，我们的 DAQ 系统还支持 TEDS 传感器，使传感器连接和配置即插即用。

轴承和齿轮分析

包络加速度是一种强大的技术，用于将高频加速度峰值解调为与轴承故障和齿轮啮合模式相关的特征频率。这样就能检测出旋转机械部件中的裂纹、磨损和错位等故障。

Dewesoft 的软件包括一个全面的 轴承数据库该数据库包含多种轴承型号，便于对特定轴承进行分析。该数据库完全可定制，允许用户根据需要添加新轴承，确保不同应用的灵活性。

该软件可自动识别频谱中的关键频率，如内外滚道缺陷、保持架通过频率和齿轮啮合频率。轴承或齿轮系统的每个部分都会突出显示这些频率，从而更容易找出潜在问题，确保及时维护。

这种先进的诊断能力有助于提高机器的可靠性、减少停机时间并延长旋转部件的使用寿命。

包络线检测 - 可用能量和峰值

包络检测算法具有很高的可配置性，并提供了几项关键功能：

• 高通滤波器频率无限制:适用于低速旋转机械，特别是与 Dewesoft ASI-1xVIB 加速度传感器配合使用时，其频率响应范围为 0 Hz 至 10 kHz。

• 能量和峰值检测:两者 RMS和 PEAK值，RMS 代表尖峰的能量，PEAK 则表示尖峰的最大值。

包络信号可通过各种图表类型进行可视化显示，包括

• 时间波形

• 频谱(横轴为赫兹或转速）

• 订购频谱

该版本结构清晰，有效突出重点，提高了可读性。

光標和標記多用途頻率光標功能

Dewesoft FFT 分析儀允許設置多個處理標記以自動檢測不同的參數。 我們的頻率分析儀提供以下標記：

• 免費標記：可以自由添加免費標記。標記向我們顯示所選圖形位置的軸位置和幅度。

• 极值標記：标记频谱中的极值。

• RMS 標記：RMS 標記會將所選頻段中的所有 FFT 線相加併計算 RMS 值。

• 邊帶標記：邊帶標記監視所選中心線左右兩側的調製頻率。

• 諧波標記：顯示基頻的諧波，可用於研究信號失真和非線性。

• 阻尼標記：當我們想了解我們的傳遞曲線是如何被阻尼時，阻尼標記適合用於模態測試。當我們對選定峰值的品質因數、阻尼比或衰減率感興趣時，我們會選擇它。

• Delta 標記：顯示標記的兩個位置之間的通道值差異。

• 運動標記：高級包絡檢測用於識別軸承頻率和軸承故障。運動標記簡化了測量過程中的故障檢測。在數據庫中創建您自己的軸承組。

• 縮放標記：輕鬆放大通道的選定區域。

• 矢量剪切標記：輸出用戶定義的頻譜區域作為新通道。

• 觸發標記：根據相關信號是否超過用戶定義的觸發電平，輸出 0 或 1。

所有處理標記都用作派生數學通道，並將創建可存儲和用於其他分析的新通道。

可变转速 - FFT 轴承标记与实际转速一致

在许多现代应用中，旋转机械以不同的速度运行。例如，当风力条件发生变化时，缆车可能需要降低速度。为了在这种情况下继续监测轴承的状况，FFT 标记（外圈、内圈、保持架和轴承元件）必须动态地适应不断变化的速度。

DewesoftX 软件中的运动标记提供了一种解决方案，允许用户选择一个输入通道作为计算基础。软件会不断计算和调整标记之间的比率，使之与实际速度相匹配。结合动态 "通道限制 "功能，用户可根据特定速度范围设置条件限制值。

此外，DewesoftX 还能为单个轴承振幅生成专用输出通道，提供完整的历史数据。这样就可以轻松分析随时间变化的趋势，并在进一步的数学运算中使用这些值。

订单追踪分析

顺序跟踪模块使获取时域数据并将其转换为角度（顺序）域变得非常容易。它可以提取任意数量的谐波（幅度和相位角），可以在 Bode、Nyquist、3D FFT、实时 x-y 和轨道图中显示。平面视图 FFT 清楚地显示了激励力、固有频率和所有共振，以清晰地显示机器的动态行为。

可以使用任何输入：麦克风、加速度计，甚至扭转振动模块的输出（见下文）。获得专利的数字计数器技术 (Supercounter®) 提供非常准确和可重复的测量。结果显示在 3D 色谱图和 2D 图上，用于在 RPM 上选择顺序和相位提取。

了解有关订单跟踪分析的更多信息：

• 订单跟踪分析解决方案页面

• 订单跟踪在线 PRO 培训课程

• 订单跟踪在线手册​​​​​​​

• 订单跟踪网络研讨会

• 旋转机械分析网络研讨会

主要特点

订单跟踪模块功能：

• 简单易设置

• 用于锐阶分离的专用重采样方法

• 时域测量以保持所有优势

• 2D、3D 瀑布顺序或频域

• 幅度、相位提取

• 后处理中的重新计算

• 具有 12.5 ns 分辨率的相位同步 rpm 输入

有关更多信息，请访问订单跟踪 PRO 在线培训课程。
