ISO 18431-4 光谱,在测试进行期间实时计算得出。
冲击响应谱将难以解读的瞬态响应转化为潜在损伤曲线。 与仅根据冲击的峰值g值(该值不仅取决于事件本身,还很大程度上取决于传感器和安装方式)来评估冲击不同,冲击响应谱(SRS)能够预测具有不同固有频率的结构在受到相同脉冲时会产生何种响应。这是冲击规范的表述语言,从MIL-STD-810标准到航天器火工冲击要求皆是如此。

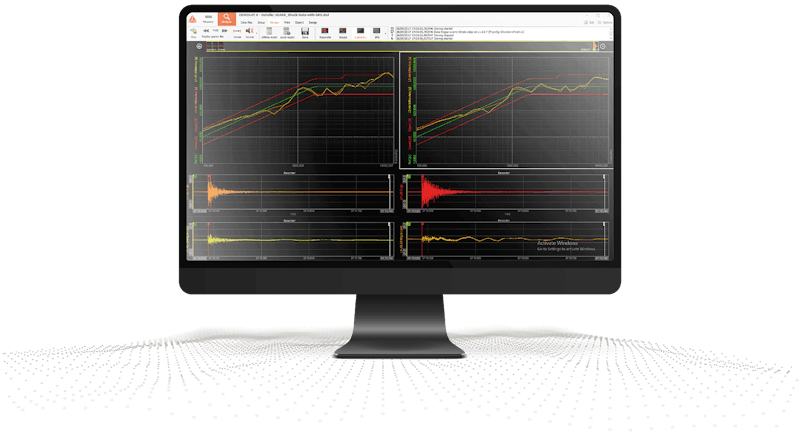

DewesoftX 根据 ISO 18431-4 标准计算 SRS,并且它确实能做到这一点 在线,在获取过程中 — 而不是事后。在多次测试中,冲击水平会实时显示趋势,因此您可以在测试进行过程中就对其进行评估,而无需等到后处理阶段才发现问题。 结果显示在对数-对数伪速度图上,从同一条曲线中即可读取加速度、速度和位移数据。SRS 模块是 DewesoftX 的一部分,随每套 Dewesoft 系统免费提供。
在采集过程中实时计算冲击响应谱,而非在采集结束后。在线处理会对一系列事件中的冲击水平进行趋势分析,并针对高冲击率进行了优化,因此即使冲击间隔很短,也能处理而不丢失谱图。
一个对数-对数伪速度图,四边坐标轴均可调节,因此只需观察一条曲线即可读取加速度、速度和位移。每个物理量的光标数值会同时显示在图表标题栏中。
SRS 值是根据 ISO 18431-4 标准计算得出的,因此其结果可与任何其他符合该标准的分析仪进行比较,并在测试报告中具有说服力。
“固定”和“动态”检测模式可定位事件,并设置震前、震中和震后时间窗口。动态模式在线运行,因此无需手动放置光标即可捕获重复发生的震动。
复合曲线(最大最大法)、主曲线和残差曲线,分别表示绝对最大值、最大值和最小值,可用于加速度、速度或位移。
设置计算的起始和结束频率,并选择分八度间隔,从而在响应关键的频段实现高分辨率。

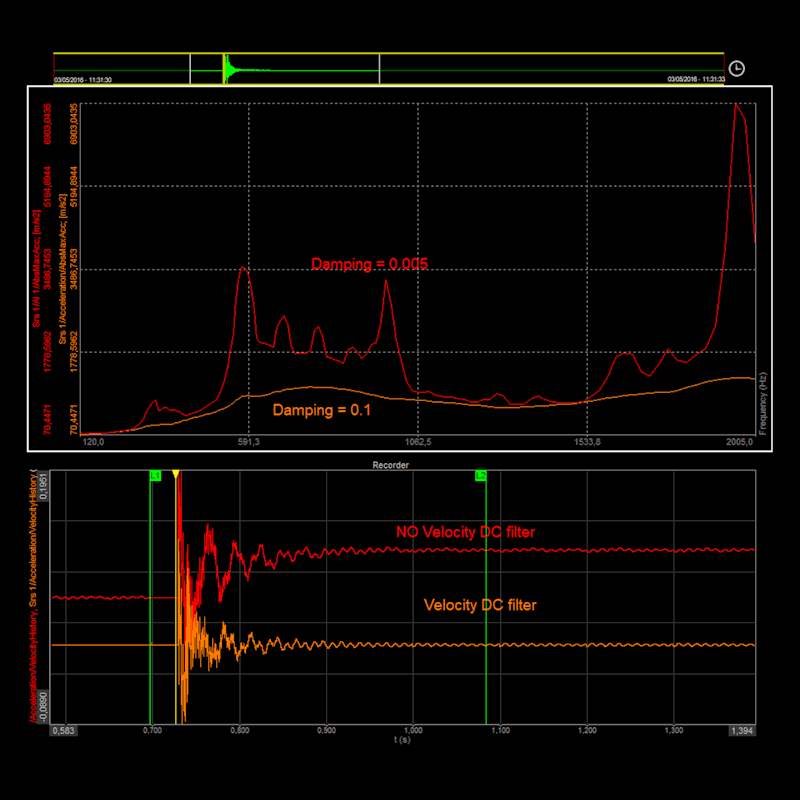

设置相对阻尼或品质因数,并可在不重新运行测试的情况下离线进行调整。标准的 5% 阻尼对应 Q = 10;零阻尼会产生最大响应,而较大的阻尼则会使曲线趋于平坦。
SRS 支持“物理量编辑器”中定义的所有单位,无论是以 SI 为基础还是以英寸为基础的单位。结果可导出至 MATLAB、Excel、DIAdem、FlexPro 和 UFF。
传感器、数据采集系统和软件的设置既快速又简单。借助传感器自动检测和TEDS支持,您可立即开始测量信号。
可实时计算所有相关参数,如合成/极大,初始,残余响应谱。结果可以加速度、速度或位移在频谱中表示。
我们相信您也会爱上它!但不要只听我们的一面之词。您可以完全免费地亲身体验演示装置。没有附加条件,只有真实数据。现在就联系您当地的 Dewesoft 团队,获取您的演示设备!
它包括高级数据采集和普通信号处理所需的一切,无维护费,无合同。买了它,就拥有了它。所有未来更新?永久免费。最棒的是什么?分析席位不受限制且免费。一旦记录了数据,任何人都可以下载我们的软件查看和分析数据,无需许可证。
Dewesoft 100%由员工所有,他们相信我们所做的一切,并热爱我们所做的一切。我们全心全意、满怀激情、长期投入。这对您意味着什么?我们的核心价值--关爱客户--不会消失。在未来的 100 年里,我们都会在这里,不受外部收购的影响。您对我们技术的投资是安全的、得到支持的、面向未来的。
在 Dewesoft,质量不仅是一种承诺,更是一种核心价值。我们的产品 100% 在欧盟中心地带自行设计、开发和制造。从精密加工和印刷电路板制造到总装和软件开发,我们全部按照最高的 ISO 标准自行完成。我们以支持本地生产和认真履行社会责任为荣。
在 Dewesoft,质量不仅仅是一个词,更是一种承诺。这就是为什么我们的产品拥有行业领先的 7 年质保。这只是我们保护您的投资、让您长期安心的另一种方式。

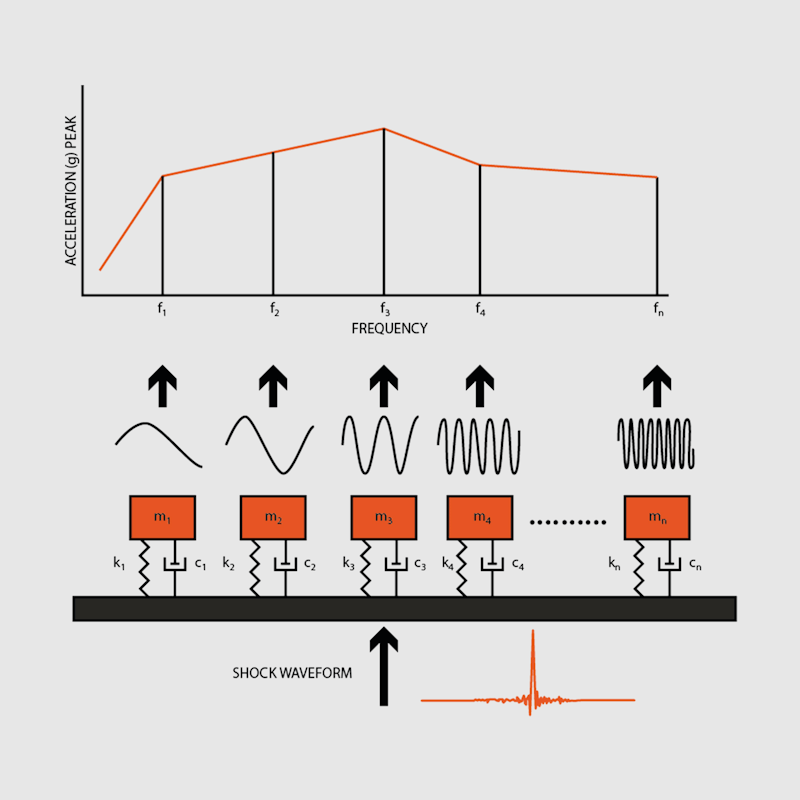

冲击响应谱是指一组假设的单自由度(SDOF)系统在基部均受到相同的已测冲击激励时,其峰值响应与固有频率的关系图。
设想一排质量-弹簧-阻尼振荡器连接在同一表面上,每个振荡器在感兴趣的频率范围内都调谐到不同的频率。 将测得的加速度时程施加到所有振子上,记录每个振子达到的最大响应,并将这些峰值与频率作图。该曲线即为SRS曲线。假设每个单自由度系统对基座输入均不存在质量加载效应。
该结果揭示了时间历程无法显示的信息:这一特定冲击最强烈地激发了哪些频率,从而表明实际产品中的哪些共振点存在风险。
一个原始冲击波形会给出一个数值,而该数值会随传感器、安装方式和采样率的变化而变化。它既不能反映频率成分,也无法说明能量是否集中在产品易受损的位置。两个峰值g值相同的脉冲,其潜在破坏力可能截然不同。
在依赖 SRS 之前,有两个值得了解的特性。该变换是 不可逆 — 许多不同的波形会产生相同的频谱,因为只有峰值响应会被保留。而且该曲线取决于 阻尼值 这是计算中的假设,因此报价时应始终注明SRS的阻尼值。
传统上,SRS 一直是一项后处理工作:运行试验,存储数据,在事件周围设置光标,重新计算,然后观察曲线。如果冲击条件有误,只能事后才发现——而在破坏性试验中,事后发现就意味着又浪费了一个试样。
DewesoftX 计算冲击响应谱 在线,在获取过程中. 随着冲击波的到来,频谱会实时更新,因此您可以观察一系列事件中各参数的趋势变化,并在测试仍在进行时对其进行评估。对于涉及多次冲击的测试程序——如跌落序列、点火系列、多轴资格认证测试——这将原本需要数小时的后处理工作转变为实时读数。
在线处理经过优化,可应对高脉冲率,因此即使事件间隔很近,也能在不丢失光谱的情况下进行处理。
在线处理基于触发的时间段进行,您可以追踪每次计算所使用的确切时间段。这使得为“冲击前基线”、“冲击本身”和“冲击后衰减”这三个时间窗口设定合理的持续时间变得十分简单——正是这三个时间窗口决定了主要结果和残差结果是否具有意义。
已修复 检测采用预定义的时间窗口,适用于事件按预定时间出现的受控测试。
动态 该检测机制会根据每个事件调整检测窗口,并支持在线处理,这使得对重复冲击序列进行无人值守捕获成为可能。
每种模式在设置界面中都配有一幅插图,展示其设置如何影响处理过程——当测试流程交由非制定者负责时,这非常有用。
加速度是衡量冲击的自然单位。但它并不总是判断冲击的最佳单位。
伪速度与冲击在结构中诱发的峰值应力成正比,这使得伪速度冲击谱比单纯的加速度更能直接反映损伤潜力。当需要比较两个频率成分差异极大的冲击时,伪速度冲击谱(PVSS)是使这种比较具有实际意义的分析方法。
DewesoftX 在对数-对数伪速度图上呈现 SRS 结果,该图的四条坐标轴均可调节,因此可以从同一条曲线上读取加速度、速度和位移。 图表标题栏会同时显示所有物理量的光标位置数值——只需将光标置于曲线的拐点处,无需切换视图即可读取这三项数据。
伪速度图支持在线动态激波检测模式,因此该视图既可在实时状态下使用,也可在后处理中使用。
所有影响结果的参数均已公开,且均可离线修改并重新计算,而无需重复测试——当规格书所假设的阻尼值与您实际测得的值不同时,这一点尤为重要。
| Setting | What it does |
|---|---|
| Start / end frequency | Defines the calculation range. The upper limit is bounded by the acquisition sample rate. |
| Frequency division (octave) | Sets frequency-domain resolution. Finer fractional-octave spacing gives more points per octave. |
| Damping / quality factor | Relative damping ratio or Q. 5% damping = Q of 10. Zero damping gives maximum response; very high damping produces a nearly flat line. |
| Remove DC offset | Averages DC over a defined interval at the start of the signal and subtracts it as a constant. |
| Compensate DC drift | Calculates DC at the start and the end of the signal and subtracts a linear interpolation between them. |
| Velocity DC filter | Removes the DC component from the calculated velocity time history. |
| Noise floor | Measures the input noise floor over a defined interval, so the useful dynamic range of the result is known. |
| Shock detection mode | Fixed or Dynamic. Dynamic supports online processing and adapts the time blocks to each event. |
| Units | All units defined in the Physical quantity editor, SI or inch-based. |
每种冲击检测模式在设置界面中都配有插图,说明其设置如何影响处理过程——这在将测试程序交由非制定者执行时非常有用。
5%的相对阻尼——即品质因数Q为10——是通常的默认值,也是大多数技术规范所采用的设定。其关系式为Q = 1/(2ζ),因此将阻尼比减半会使Q值翻倍,并使峰值升高。
较低的阻尼会产生峰值更明显的频谱,因为每个振荡器的振荡持续时间更长,影响范围也更广。非常高的阻尼会使曲线趋于平坦,接近一条直线。这两种情况都没有错;它们回答的是不同的问题。关键在于阻尼值会随结果而变化,因为相同的冲击在不同的阻尼比下会产生不同的频谱。
结果以加速度、速度或位移的形式呈现,每项均分为三个时间段——共计九个输出通道:
| Section | Name | What it represents |
|---|---|---|
| Whole measurement | Composite / maximax | Worst-case extrema across the whole event — absolute max, max and min |
| During the shock | Primary | Forced response, while the input is still being applied |
| After the shock | Residual | Free vibration, after the input has stopped |
每项参数均提供绝对最大值、最大值(正值)和最小值(负值)三种形式。
Maximax ——即整个测量范围内绝对正响应和负响应的包络线——是标准的呈现格式,也是大多数技术规范所依据的曲线。如果某份文件中未作任何限定地提到“SRS”,几乎总是指在对数-对数坐标系下、阻尼为5%时的最大最大值曲线。
原发性与残留性 当需要了解潜在损伤源自何处时,这一点至关重要。主振幅高而残余振幅低,表明结构虽受到强烈作用,但能迅速恢复稳定;主振幅低而残余振幅高,则表明结构在事件发生后仍在振铃——这是共振问题的典型特征,也是驱动隔震器和支座设计的核心问题。
分离 正与负 涉及结构产生非对称响应的情况,这种现象在接头、支座或接触点在拉伸和压缩状态下表现不同的情况下很常见。
计算频谱的答案 发生了什么. “资格”则提出了一个不同的问题—— 通过了吗? ——而这个答案是通过将测得的SRS与参考曲线进行比较得出的:即规格中要求的频谱,其两侧各有公差带。
这些频段已被写入标准,而非交由工程师自行判断,而且其限定范围比大多数人预期的要严格。
MIL-STD-810H 中的两种冲击试验方法均将要求定义为围绕参考最大加速度 SRS 的分贝(dB)容差范围,并且两者都规定了在进行有效比较之前必须如何计算频谱。
| Parameter | Method 516.8 — Shock | Method 517.3 — Pyroshock |
|---|---|---|
| Primary band | −1.5 / +3 dB, ≥90% of points | −3 / +6 dB, 80% of points (near-field) or 90% (mid/far-field) |
| Remaining points | −3 / +6 dB | −6 / +9 dB |
| Frequency range | 10 Hz – 2 kHz | 100 Hz – 20 kHz (10 Hz – 3 kHz for shaker-based far-field) |
| Spectrum type | Maximax acceleration | Maximax acceleration, with maximax pseudo-velocity as required secondary display |
| Resolution | 1/12-octave centre frequencies | 1/12-octave centre frequencies (Procedures I–IV) |
| Damping | Q = 10 (≈5% critical) | Q = 10, plus a second pass at Q = 50 where the data drives a lab simulation |
有两项要求常让人措手不及。
正在测试的程序也会失败。 方法 517.3 要求至少一半的单个 SRS 值超过标称规格。如果频谱在整个范围内都稳稳地位于下限公差带之内,则该频谱未通过测试——这意味着对该试样的测试未达到要求。
分辨率和阻尼并非可以随意选择的。 这两种方法都规定了1/12倍频程的中心频率和Q值为10。无论其背后的测量数据多么精确,在1/3倍频程下计算的频谱,或者采用不同阻尼比计算的频谱,都无法与参考结果进行比较。
方法 516.8 将最大和最小光谱结合起来作为对称性检查:当正响应和负响应均符合公差要求时,该脉冲被视为对称。这正是单独设置最大值和最小值输出通道的意义所在——二者之间的不对称性是已记录的结果,而非诊断中的异常现象。
在 DewesoftX 的参考曲线模块中定义了一条参考曲线:可以手动输入、通过单击按钮从测量数据中捕获,或者直接从技术规格文档中粘贴。系统会持续将测得的 SRS 与该曲线进行比较,当曲线超过限值时,状态输出通道的状态会发生变化。
由于测试结果是一个通道而非图像,因此“通过/未通过”状态可以被记录、显示、作为触发条件,并随测试的其他所有数据一起导出——这样,合格判定结果就与支撑该判定结果的证据保存在同一个数据文件中。
了解更多关于机械冲击试验的信息 — 标准本身、考试类型和硬件。
DewesoftX 包含一套功能齐全的报表工具,支持直接在软件内编写报表。
DewesoftX 可直接输出 SRS 结果报告,并附带时间历程、视频以及任何其他基于同一时间基准记录的通道数据。支持导出至 MATLAB、Excel、DIAdem、FlexPro 和 UFF。
分析许可证是免费且无限制的,因此同事们无需购买许可证,即可打开测量数据、修改阻尼值、重新计算并查看结果。对于需要由客户或认证机构审核的测试报告,这消除了通常因向对方发送其无法打开的数据文件而产生的障碍。
SRS的可靠性完全取决于其背后的测量结果。该计算结果忠实地再现了所有到达转换器的信号——包括从采样上限以上通过混叠效应下采样的能量,这些能量在频谱中表现为合法的低频成分,且无法在后续处理中去除。
Dewesoft 数据采集(DAQ)系统在模拟信号路径中设置了抗混叠滤波器,而 SIRIUS® XHS 能够覆盖热冲击和弹道事件所需的带宽。 SRS 模块可在任何 Dewesoft 系统上运行,因此无论前端是双通道便携式设备还是 288 通道机架式设备,均可进行相同的分析。
浏览机械冲击测试页面 — 硬件、传感器、标准及测试类型的完整介绍。

DewesoftX 测量和分析 shock:采集事件数据、计算频谱并报告结果。
它无法运行 SRS合成 — 生成驱动波形,以便在振动台上手动再现目标频谱 — 且它并不控制振动台或冲击试验机。这些属于控制器功能,Dewesoft 系统是与您现有的任何控制器协同工作,而非取代它。
实际上,这意味着Dewesoft能够独立于驱动试验台的设备,测量被测对象上实际发生的情况。对于火工冲击、跌落、弹道、爆炸和运输冲击等试验——这些试验中通常根本没有控制器——Dewesoft构成了完整的测量与分析链。
我们为您收集了您要找的所有答案,整理得井井有条。
SRS 图将一组假设的单自由度系统的峰值响应与其固有频率作图,这些系统均由同一测量到的冲击激励。该图显示了冲击在哪些频率下激发最强烈,从而表明实际产品中的哪些共振点存在风险。
将测得的加速度时间曲线作为基准输入,应用于覆盖目标频率范围的一组单自由度(SDOF)振荡器。保留每个振荡器的峰值响应,并以对数间隔的点为坐标,将其与自然频率作图。DewesoftX 遵循 ISO 18431-4 标准。
5%的相对阻尼(相当于品质因数Q为10)是通常的默认值,也是大多数技术规范所采用的设定。较低的阻尼会产生更高的峰值;而极高的阻尼则会使曲线趋于平坦,接近直线。在任何SRS中,务必同时注明阻尼值——相同的冲击在不同的阻尼比下会产生不同的频谱。
“初级响应”是指在冲击期间、输入信号仍施加时的响应;“残余响应”是指冲击结束后自由振动时的响应;“最大值”是指整个测量过程中绝对最大值的包络线,大多数技术规范都是以此曲线为基准制定的。
伪速度与冲击所产生的峰值应力成正比,因此伪速度冲击谱比加速度更能直接反映损伤潜力。它以对数-对数坐标系绘制,在同一条曲线上即可读取加速度、速度和位移,这是比较频率成分截然不同的冲击时最合适的视图。
是的。DewesoftX 在采集过程中会在线计算 SRS,并针对重复事件进行冲击趋势分析。在线处理经过优化,可应对高冲击频率,且“动态冲击检测”模式会自动处理时间段设置。
是的。频率范围、阻尼系数(Q值)、八度间隔和直流处理能力均可在后处理阶段进行调整,并根据存储的时间历史数据重新计算频谱,而无需重复测试。
FFT 将信号分解为其中包含的各频率分量。而 SRS 的作用则不同:它描述了一组假设结构对该信号的响应情况。FFT 描述的是冲击本身;SRS 描述的是其影响。 对于瞬态事件,短暂且不重复的脉冲的 FFT 难以解释,因此冲击规范采用响应频谱而非内容频谱。
不。DewesoftX 用于测量和分析冲击;它不会合成与目标频谱相匹配的驱动波形,也不会控制振动台或冲击试验机。它与您现有的控制器协同工作,而在跌落、火工冲击和爆炸试验中,通常无需使用控制器。
SRS 根据冲击响应谱计算的国际标准 ISO 18431-4 进行计算,因此其结果可与任何其他符合该标准的分析仪进行比较。
分析结果可导出至 MATLAB、Excel、DIAdem、FlexPro 和 UFF,并可直接从 DewesoftX 生成报告。分析许可证免费且无限制,因此同事无需购买许可证即可打开和查看数据。
参考曲线是指测试规范所要求的冲击响应谱,其两侧设有公差带。将测得的冲击响应谱与该曲线进行对比,以确定测试是否通过。 MIL-STD-810H 以分贝(dB)为单位定义了这些公差带——例如,对于方法 516.8 的冲击试验,在 10 Hz 至 2 kHz 之间的至少 90% 的数据点上,公差带范围为 −1.5 dB 至 +3 dB。
方法 516.8 要求在 10 Hz 至 2 kHz 范围内,至少 90% 的最大加速度 SRS 数据点落在参考值的 −1.5 dB 至 +3 dB 范围内,其余数据点则落在 −3 dB 至 +6 dB 范围内。 方法 517.3(火工冲击)要求在 100 Hz 至 20 kHz 范围内,80% 至 90% 的数据点落在 −3 dB 至 +6 dB 范围内,并且还要求至少一半的数值超过标称规格。两者均规定采用 1/12 八度中心频率,且 Q 值 = 10。
MIL-STD-810H 规定,对于冲击和火工冲击,均应采用 1/12 八度中心频率,且品质因数 Q = 10,这相当于约 5% 的临界阻尼。 方法 517.3 还要求在 Q = 50 的条件下进行第二次测试,该测试结果将用于驱动实验室仿真。在不同设置下计算得到的频谱不能与参考频谱进行比较。
