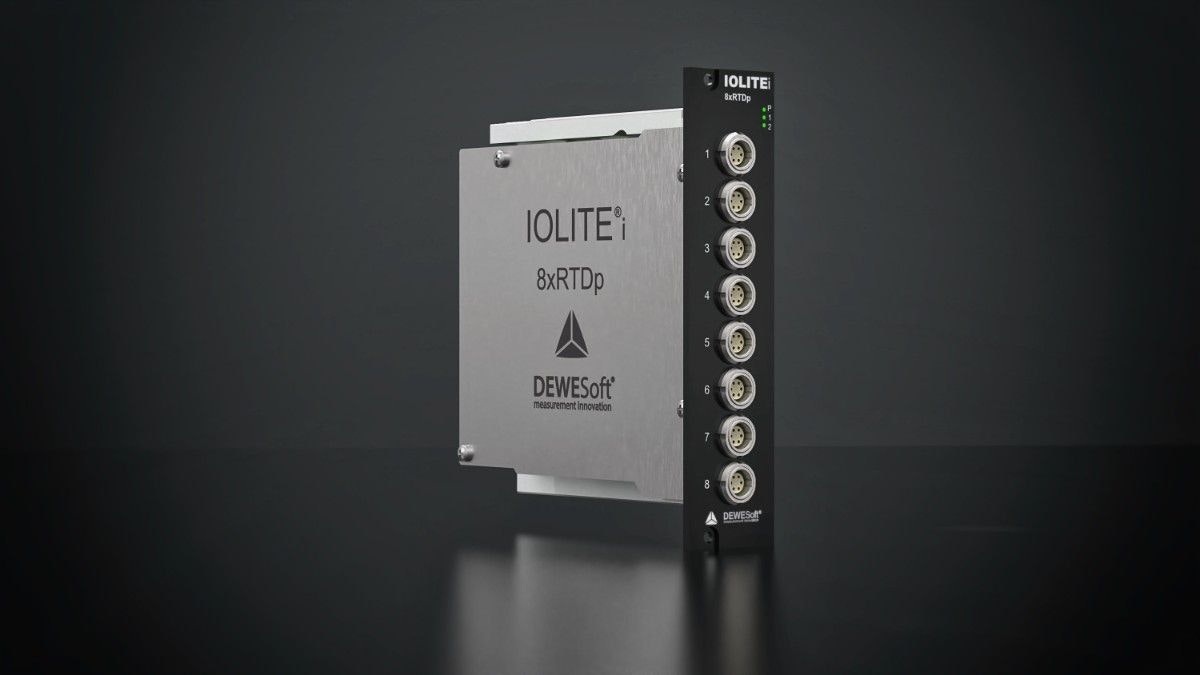

Introduktion av IOLITEir-8xRTDp

IOLITEir-8xRTDp är en ny version av den 8-kanaliga IOLITE-temperaturmodulen. Det är en kanal-till-kanal-isolerad DAQ-enhet som är särskilt lämplig för kryogena temperaturmätningar med resistiva temperaturgivare (RTD).

I miljöer med extremt låga temperaturer, såsom kylapplikationer med flytande kväve, är Seebeck-effekten ofta oundviklig. Fenomenet skapar en spänningsskillnad när två ledare har en stor temperaturskillnad, i detta fall sensorn och mätenheten. Den genererade spänningen tillför ett fel i mätningen. IOLITEir-8xRTDp eliminerar detta DC-offsetfel genom att använda pulserad excitation, vilket skapar AC-koppling och därmed säkerställer noggranna temperaturavläsningar.

Standardläget med DC-excitation finns också tillgängligt i modulen, liksom ett spänningsingångsläge med områden på ±1 V och ±100 mV. Excitationsläget (DC eller AC) kan konfigureras individuellt för varje kanal via programvaran. Ingångskontakten på IOLITEir-8xRTDp är en 6-polig 0B-serie Lemo-kontakt, och modulen använder en 24-bitars ADC med samplingshastigheter upp till 100 S/s per kanal.

Precis som alla standard IOLITE-moduler är IOLITEir-8xRTDp utrustad med två EtherCAT-bussar, vilket gör den lämplig för att samla in data via DewesoftX samtidigt som den levererar data till ett realtidsstyrsystem parallellt. Den kan monteras i alla standardrackchassin (IOLITE-R12, IOLITE-R8, IOLITE-R8r).
