ETAS INCA-programvara integrerar högpresterande SIRIUS XHS-PWR via openDAQ

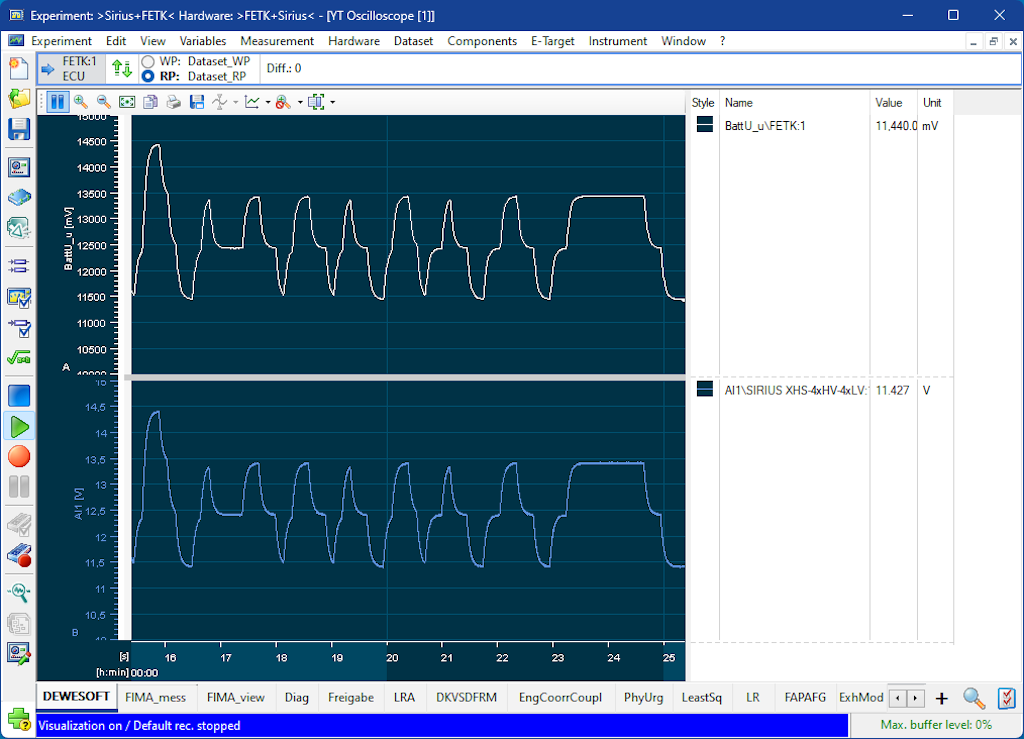

xEV-team har länge haft svårt att korrelera högspänningsdata med ECU-parametrar, diagnostik och fordonsbussignaler inom ett och samma arbetsflöde – något som fördröjer kalibrering och försvårar analys av orsak och verkan vid mjukvarujustering. INCA kan nu inläsa Dewesoft SIRIUS XHS-PWR-mätningar direkt via openDAQ, vilket möjliggör synkroniserad, högupplöst kraftdata parallellt med ECU-kalibrering och diagnostik. Teamen får snabbare parameteriteration, enhetlig MDA-analys över fordon, testbänkar och simuleringar samt full kompatibilitet med ASAM-standardiserade processer.

Utmaning

Förbättrad funktionell mjukvaruoptimering för xEV genom integrering av Dewesoft DAQ i ETAS MCD-verktyget INCA.

Detaljer

ETAS INCA är en omfattande mjukvarusvit utvecklad för MCD – mätning, kalibrering och diagnostik – kring optimering av inbyggd mjukvara som körs på elektroniska styrenheter (ECU:er). Den stöder ingenjörer genom hela utvecklings- och testprocessen, och möjliggör effektiv hantering och optimering av ECU-parametrar i olika miljöer, inklusive fordon, testbänkar och simuleringar.

Main applications

• Mätning och ECU-kalibrering: INCA möjliggör exakt justering av funktionsparametrar, kartor och tabeller både offline och under ECU:ns körning. Systemet hanterar ECU:ns minne effektivt och löser parameterberoenden, med kraftfulla redigeringsverktyg som visar skalärer, kurvor och kartor i både fysiska och hexadecimala format.

• Diagnostik: Med ODX-LINK-integrering erbjuder INCA omfattande diagnostikfunktioner för ECU:er. Det möjliggör samtidig insamling av kalibrerings- och diagnossignaler, stöder OBD-tjänster enligt utsläppsregler, och tillhandahåller fullständig diagnostik för ECU:er som följer ODX-standarden.

• Mätdataanalys (MDA): INCA:s MDA-verktyg används för visualisering, efterbearbetning, analys och dokumentation av mätdata. Det utvärderar korrelationen mellan diagnostiska data och signaler från ECU:er, sensorer och fordonsbussar, med konsekvent datavisning via fördefinierade konfigurationer.

• Simulering och prototyputveckling: INCA integreras med PC-baserade simuleringsmiljöer och prototypsystem, vilket gör det möjligt för utvecklare att simulera och validera nya mjukvarufunktioner innan implementering. Det stöder anslutning till generiska simuleringsmiljöer via XCP-protokollet över TCP/IP och integreras med verktyg som Simulink® och ASCET.

Fördelar

• Effektiv parameterkalibrering: INCA erbjuder anpassade verktyg som effektiviserar kalibrering och validering av ECU:er, vilket ökar produktiviteten.

• Optimerat arbetsflöde: Programvaran stöder offline-förberedelser, vilket förbättrar arbetsflödesorganisationen och effektiviteten.

• Bred kompatibilitet: INCA är kompatibelt med ECU:er från alla tillverkare och erbjuder mångsidig användning i olika projekt.

• Omfattande datamanagement: Systemet erbjuder avancerade funktioner för listning, jämförelse och sammanslagning av dataset, samt verktyg för mätdataanalys och ECU-flashprogrammering.

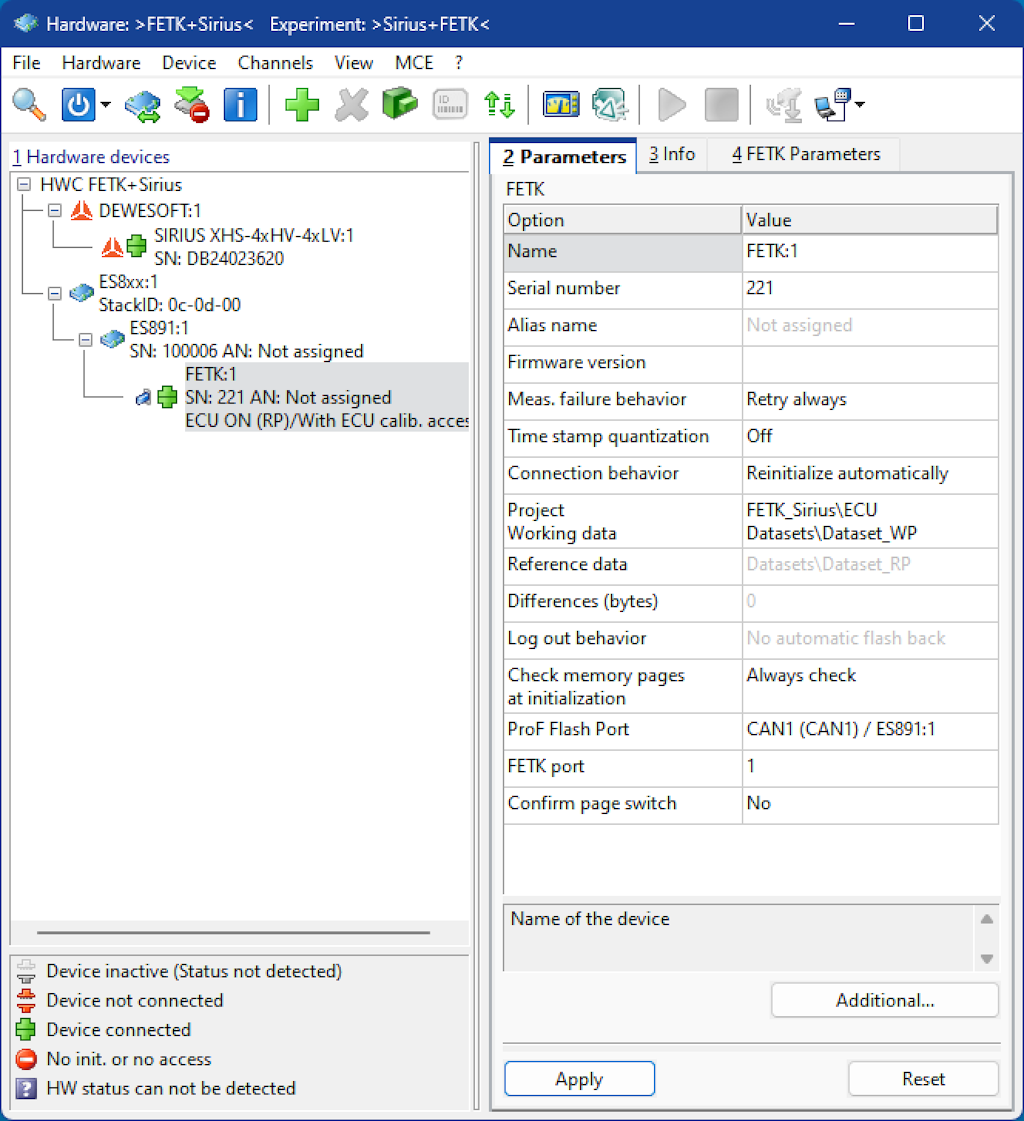

Öppna gränssnitt: INCA tillhandahåller ett brett utbud av öppna och standardiserade gränssnitt för konfiguration, datautbyte, dokumentation, automation och integration med andra verktyg och miljöer. Nu stöds även openDAQ.
