DewesoftX 2024.3 släppt, förbättrad navigering i Sequencer, Polygon, modal geometri, GigE PTP-synkronisering och LIN-förbättringar

Vi är glada att kunna presentera DewesoftX 2024.3, vår senaste version fylld med spännande uppdateringar och nya funktioner. Förbättrad navigering och blockhantering i Sequencer gör dina automatiseringsuppgifter snabbare och mer effektiva. Njut av tydligare och mer detaljerade geometriinställningar samt ytterligare beräkningsalternativ i Polygon-modulen. Upptäck de nya intuitiva funktionerna i vår Modal Geometry som förenklar skapandet av former. Dessutom kan du nu synkronisera GigE-kameror med PTP-synkronisering.

Kom ihåg att utforska avsnittet What’s New och fördjupa dig i övriga uppdateringar i DewesoftX 2024.3-versionen.

Förbättrad navigering i Sequencer

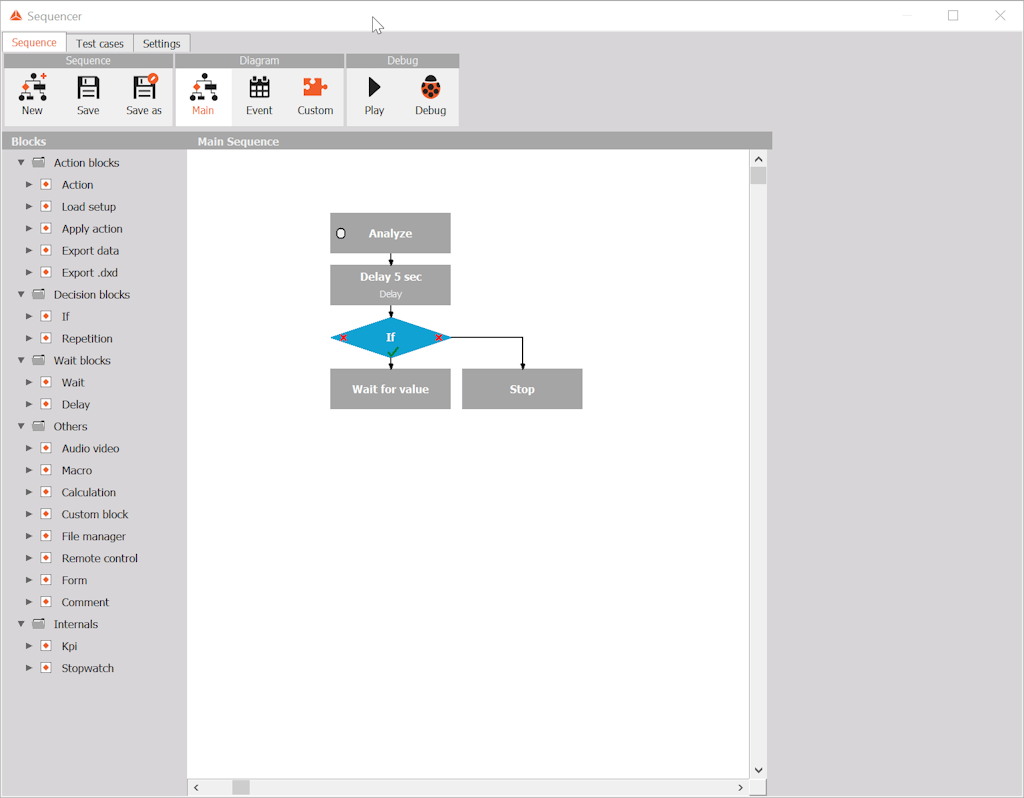

Sequencer är ett kraftfullt verktyg som gör det möjligt att automatisera test- och mätflöden utan programmeringskunskap genom att skapa ordnade sekvenser med olika block av kommandon. De senaste förbättringarna har gjort navigering och blockhantering genom hela sekvensen betydligt enklare.

Du kan navigera vertikalt i sekvensen med mushjulet eller horisontellt genom att scrolla medan du håller nere Ctrl-tangenten. Arbetsytan har utökats för att kunna hantera ännu mer komplex automatisering. Med enkel drag-and-drop kan du markera och flytta flera sekvensblock samtidigt. Standardkortkommandon (Ctrl+C, Ctrl+V) stöder enkel kopiering och inklistring. För att avmarkera ett block trycker du på Ctrl-tangenten samtidigt som du klickar på det.

Dessutom går det mycket snabbare att hitta önskat åtgärdsblock med det nya sökfältet, där du kan söka efter blockets namn eller någon av dess parametrar.

Förbättringar i Polygon

Polygon-modulen, ett verktyg för att mäta avstånd mellan objekt med hjälp av GNSS-data, erbjuder förbättrad noggrannhet, flexibilitet och enkelhet, viktiga förbättringar för fordonsapplikationer i fält.

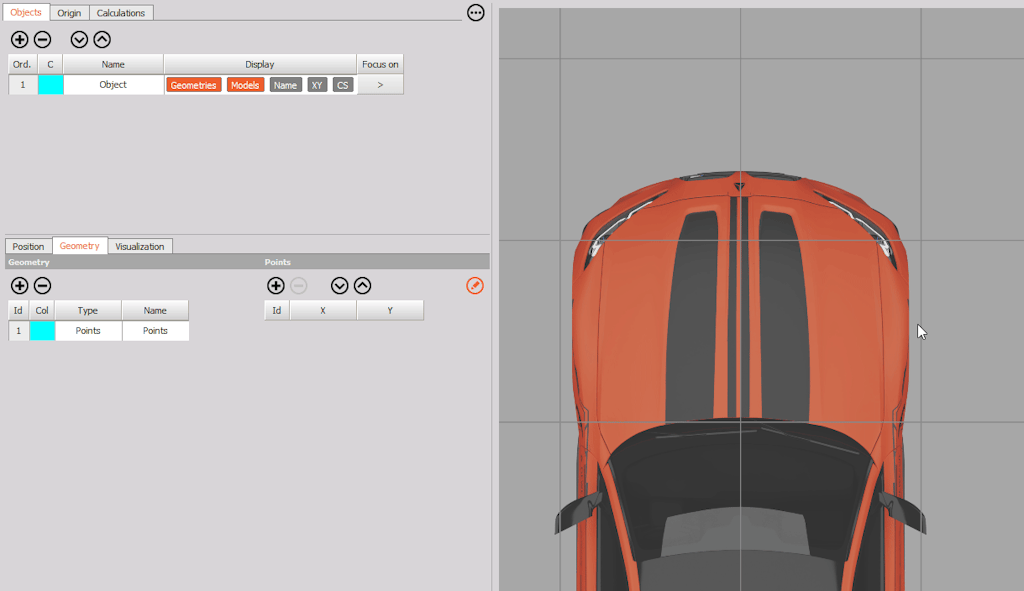

Polygon-modulen har nu separata flikar för geometri och visualisering, vilket gör navigeringen smidigare och mer intuitiv. I avsnittet Geometry finns nu ett ”Edit mode”, ett kraftfullt verktyg som gör det enkelt att definiera punktgeometrier som polylinjer, polygoner och standardpunkter. I kombination med import av bitmap-bilder sparar denna funktion tid och ökar noggrannheten.

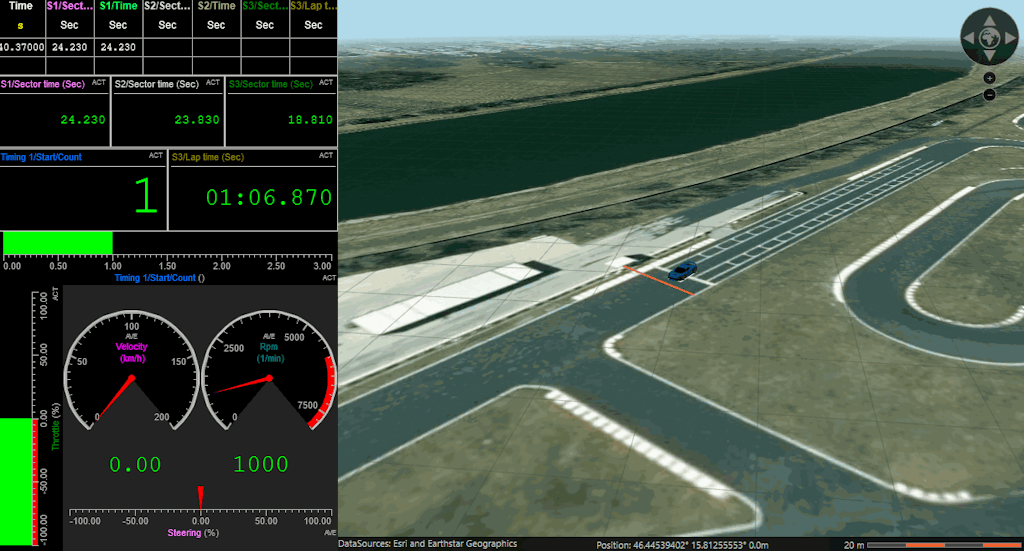

Under fliken Calculation erbjuder vi nu nya tidsrelaterade beräkningar. Du kan lägga till flera anpassade beräkningar för att beräkna sektortid och varvtid. Dessutom finns en funktion för att enkelt räkna alla slutförda varv. Dessa nya funktioner är avgörande för testning av fordonsprestanda.

Förbättringar i Modal Geometry

Vi har förbättrat Modal Geometry-widgeten med flera funktioner som gör det enklare och snabbare att skapa geometrier.

Geometrinoder som inte är anslutna är nu färgade i orange, vilket gör dem mer synliga för användaren.

Du kan kopiera och klistra in information om geometrinoder från tredjepartsverktyg som Google Sheets, MS Excel eller andra verktyg via urklipp direkt in i Modal Geometry-editorn.

I widgetens egenskaper, i avsnittet för export av animationer, har vi infört alternativ för att inkludera en legend, frekvensinformation samt inverterad bakgrundsfärg för whiteboard-presentationer i exporterade videor.

Koordinatsystemet erbjuder nu tjockare pilar, vilket gör det enklare att undvika den optiska illusionen av ett vänster-till-höger-koordinatsystem.

Du kan nu använda ett filter för att hitta linjer i Lines Table. När du klickar på en linje visas den i geometrianimationen.

Slutligen kan du nu även exportera geometrier med nodkoordinater som är kopplade både till ett globalt koordinatsystem och lokala delkoordinatsystem:

PTP-synkronisering av GigE-kameror

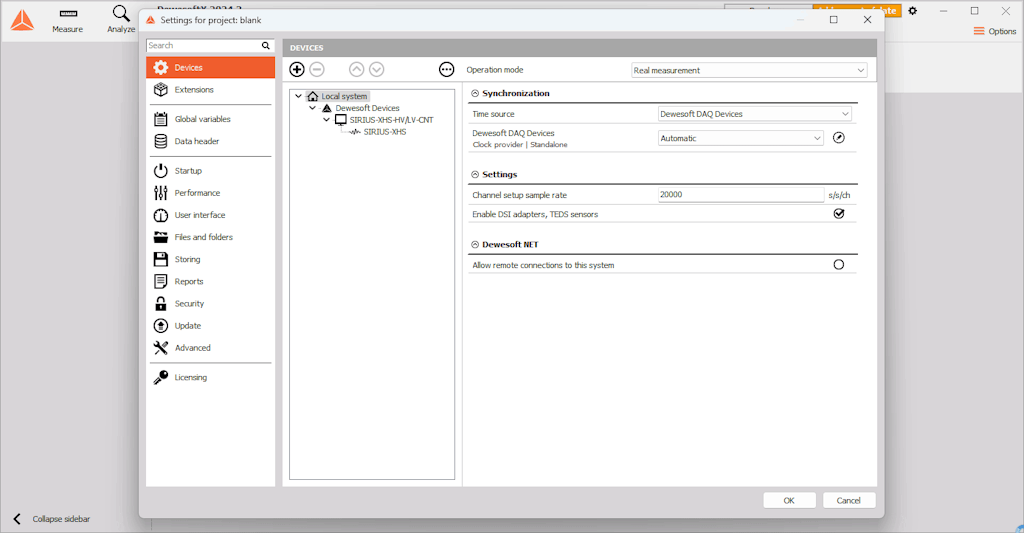

I DewesoftX 2024.3 har vi lagt till stöd för Precision Time Protocol (PTP) synkronisering av GigE-kameror. Du kan synkronisera ett system med flera GigE-kameror eller en kombination av kameror och andra mätinstrument. Kameran kan fungera som tidskälla eller synkroniseras med en annan PTP-leverantör.

Från vår produktportfölj stöder GigE-kamerorna DS-CAM-640c och DS-CAM-1100 PTP-synkronisering med en profil som är kompatibel med SIRIUS XHS- och OBSIDIAN-enheter.

Förbättringar i LIN

Sedan den senaste versionen av LIN-pluginet har vi fått värdefull användarfeedback kring användningsfall och arbetsflöden som använder LIN transmit-funktionen. Därför har huvudfokus i denna version varit att förbättra användarupplevelsen.

Vi har förenklat den initiala konfigurationen genom att möjliggöra import av sändningsschemat från LDF-filen. Vi har också lagt till möjligheten att manuellt definiera periodiska och triggbaserade sändningsscheman för mer avancerade användningsfall.

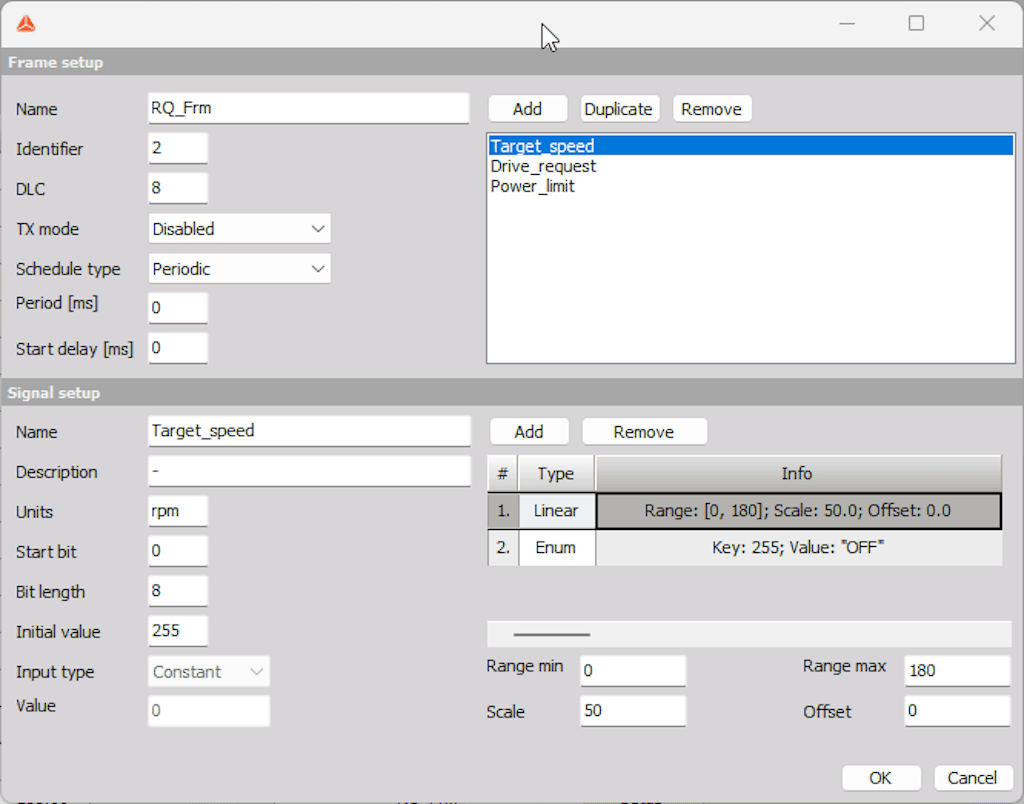

Den mest betydande förbättringen är det nya gränssnittet för inställning av ramar, som nu är mer intuitivt och användarvänligt.

Vad är mer nytt?

Du hittar ytterligare detaljer om alla funktioner nedan på Dewesofts Engineering Support Portal:

• Power Analysis-modulen stöder nu linje-till-linje och linje-till-neutral periodiska symmetriska komponenter.

• Förbättringar av initial massa och vinkel i rotorbalansering

• Faktor 1000 finns nu i Decimator math

• Förbättrad sökalgoritm för Math-, Widget- och Setup-moduler

• XY-widgeten stöder nu en ny graf med enkel y-axel, utöver möjligheten att tilldela upp till 16 kanaler

• Alternativ för att veckla ut fas (unwrap phase) för komplexa kanaler som visar fasvärden i 2D-grafen

• Översikten för Dewesoft NET-konfiguration har förbättrats och inkluderar nu ett nytt alternativ för att radera filer på MU från klienten

• Kontinuerlig sändning för CAN RT output-modulen på OBSIDIAN-enheten

• Modal Geometry-widgeten stöder nu spårlinjer exporterade i både .unv datasetformat 2416 och 82, och information om avståndsenheter exporteras i dataset 164

DewesoftX 2024.3 är en kostnadsfri uppgradering för alla Dewesoft-kunder och är kompatibel med alla Dewesoft datainsamlingssystem. Du kan ladda ner uppgraderingen från vårt nedladdningscenter, där du också hittar en ändringslogg med alla mindre förbättringar och buggfixar.
