DewesoftX 2021.4 发布 - 处理标记、Microsoft Word 报告、新的通道选择器以及更多功能

Dewesoft 团队很高兴地宣布 DewesoftX 2021.4 的发布。 这个新版本的特点是对标记功能进行了重大升级,一种与 Microsoft Word 交互以生成综合报告的全新方式,以及扩展通道的限制,便于更容易地检测关键测量。

一如既往地,DewesoftX 2021.4 针对所有现有 Dewesoft 用户的免费更新。 您可以从我们的 下载中心下载最新版本。

处理标记

链接的处理标记进行了全面改造,显着提高了性能,同时增加了新功能。 该更新包括对 2D 图形小部件上可用的 FFT 标记的升级,增加了对专用标记输出通道的支持,允许导出和分析标记读数。

新的标记功能,例如峰值搜索数值插值和使用标量通道驱动标记位置的选项,以及全新的矢量剪切标记触发标记,为数据分析应用打开了一个全新可能性的世界。

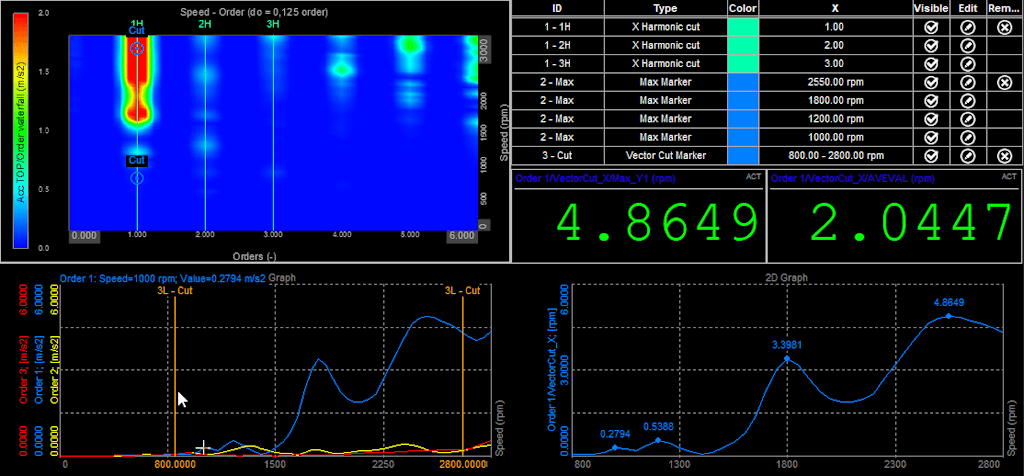

处理标记演示

3D图形标记集 也得到扩展,现在包括 X 和 Y 谐波切割、最大和自由标记。 FFT 标记与所有剪切标记完全链接,允许在 2D 和 3D 空间中同时进行可视化。 在从数据中提取谐波和其他参数时,现在还可以通过键盘移动所有标记,以实现像素级完美的定位。

从老的DewesoftX 版本更新时,请确保安装了新标记。

Microsoft Word的报告插件

为了满足您最高级的报告需求,Dewesoft 提供了一个Microsoft Word插件,作为这两个应用程序之间的桥梁,让您可以将从 DewesoftX 中获取的数据无缝集成到您的报告文档中。

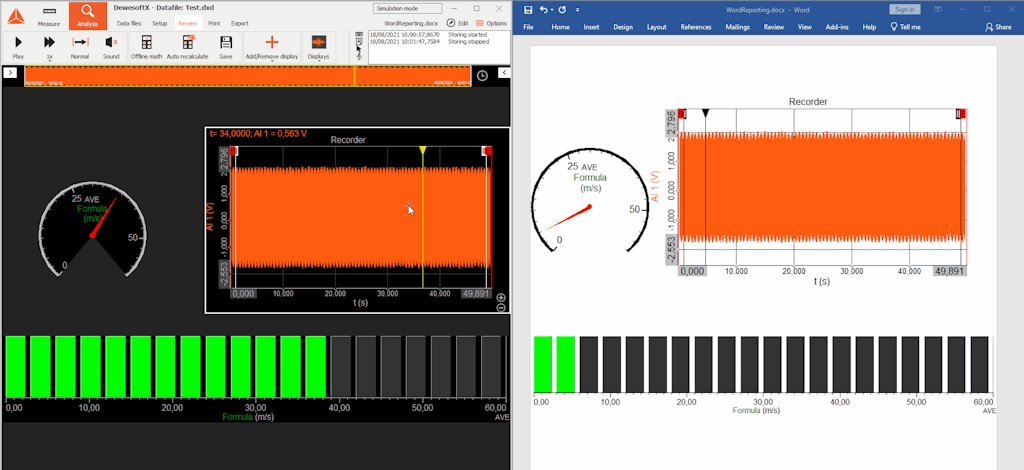

从 DewesoftX 到Word中的更新显示

使用复制/粘贴功能,您可以将任何显示小部件粘贴到 Word 中,从而在两个文档之间创建动态链接。 完成后,您在 Dewesoft 文件中所做的任何更改都可以通过单击按钮自动应用于链接的 Word 文档。

多个数据文件可以链接到同一个 Word 文档,允许您创建多运行报告。 如果在提交报告时需要进一步说明,可以通过选择相关小部件并按 Word 中的打开按钮将正确的文件自动加载到 Dewesoft。

优化的测量屏幕通道选择器

通道选择器已经过修改,可以更轻松地找到和显示所需的通道。 首先,您可以选择查看所有可用频道、仅可分配给所选小部件的通道,还是仅查看已存储的通道。 当从一个小部件移动到另一个小部件时,通道组现在保持相同的状态,展开或折叠,并且在显示所有可用通道时保留通道列表中滑块的位置。

新频道选择器操作

现在可以使用新的组操作,例如展开或折叠所有通道组,以及从窗口小部件、窗口小部件组或整个显示中清除通道,从而可以更轻松地快速更新您的窗口小部件。 通过使用“添加到下一个插槽”操作,还可以更快地将通道添加到新小部件,如上例所示。

通道限制优化

如果通道读数达到不希望的值,通道限制提供了一种快速简便的监控方法。 现有功能已得到改进,以加快配置时间并使检测不需要的行为变得更加容易。

每当为通道分配新的警告/暴击限制时,有关超出限制的通知将无限期保留,或直到您重置通道的状态。 或者,可以定义保持时间,之后通知将自动清除。 为了更好的可追溯性,可以将警报信息写入警报日志通道。

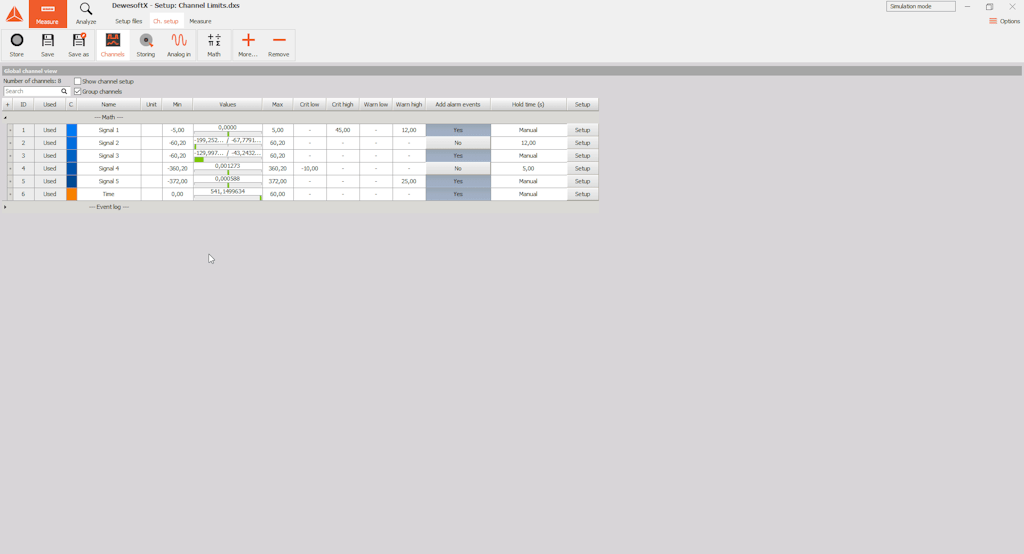

与通道限制的交互

为了加速显示构建,DewesoftX 现在可以自动为数字表上的读数着色或在记录仪上绘制限制线,如上例所示。

FFT分析更新

FFT 分析模块 更新具有彻底的 UI 更新,以用户友好的方式结合所有最近推出的新功能,使得最广泛使用的 DewesoftX 工具之一保持在最佳状态。

2021.4 中的 FFT 分析现在支持可搜索的交叉频谱参考域,从而更容易为高通道数系统进行配置。 此外,计算功能得到扩展,支持提取非整数谐波和标准 SI 输出单位之间的直接选择。

J1939多帧支持

电动汽车市场的新发展正在为汽车和充电器之间的通信建立标准。 其中之一是GB/T 27930,这是一项关于电动汽车非车载导电充电器与电池管理系统之间通信协议的中国标准。

该标准使用带有 J1939 多帧消息的 CAN 总线。 为了支持这一点,DewesoftX的CAN模块 已经升级和扩展。 到目前为止,仅支持高达 64 位的单个消息。 扩展后,此功能作为标准提供,任何具有多帧消息的 J1939 DBC 文件都将被自动识别,其信息可以被正确导入和解码。这也使得 NMEA2000信息的解码成为可能。

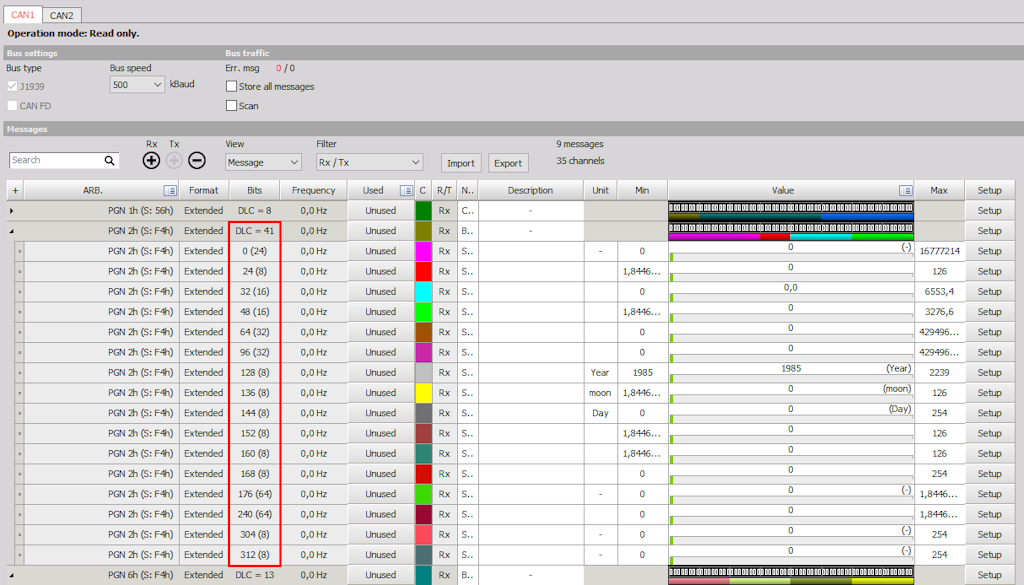

自动导入来自 DBC 文件的多帧消息

其他更新

  • C++插件向导 已通过导出插件进行了扩展,并附有如何开发自定义导出的专业培训演示

  • DSRemoteConnect库 已通过 C++ 示例进行了扩展

  • CFC滤波器,近年来越来越多地应用于汽车领域,特别是碰撞和冲击测试,是Dewesoft滤波器库中的一个新模块。

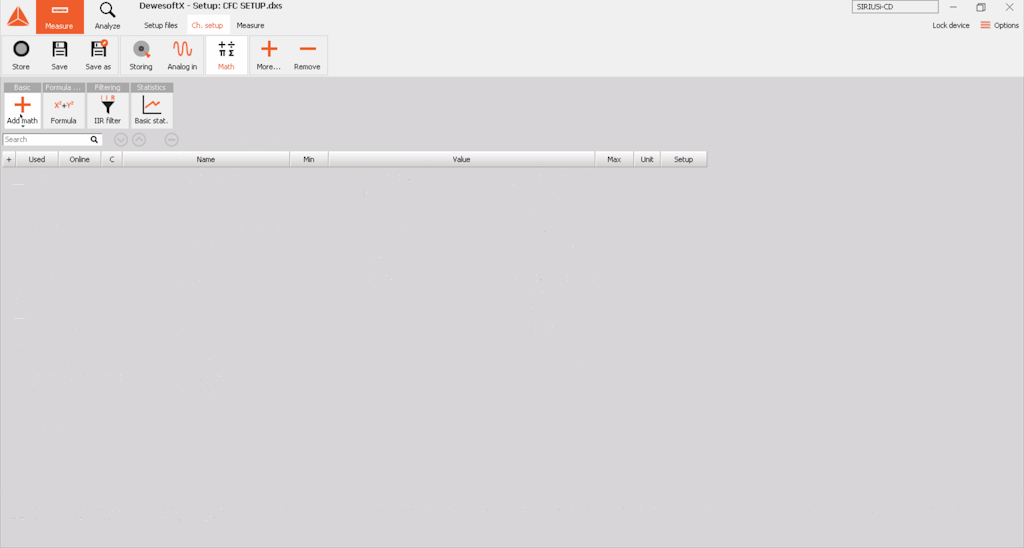

CFC滤波器设置

DewesoftX 2021.4 是面向所有 Dewesoft 客户的免费升级版,兼容所有 Dewesoft 数据采集系统。您可以从我们的下载中心下载它,还可以在其中找到包含所有优化和错误修复的更新日志。
