FFT SPECTRUM ANALYZER
VIBRATION OCH FREKVENSANALYS

Dewesoft FFT-spektrumanalysator har allt: topprestanda, FFT-analys i realtid, avancerade markör- och markörfunktioner, hög fritt valbar linjeupplösning, flexibel medelvärde och avancerade funktioner för djupgående frekvensanalys.

Och, förutom bra prestanda, innehåller Dewesoft FFT-analysatorn livstids gratis programuppgraderingar och branschens bästa 7-åriga garanti.

IEPE
IEPE
Charge
Charge
Spänning
Spänning
Ljud
Ljud
Ljudtryck
Ljudtryck
Tryck
Tryck
Räknare/Encoder
Räknare/Encoder
Moment
Moment
RPM
RPM
Acceleration
Acceleration
Töjning
Töjning
Video
Video
Höghastighetsvideo
Höghastighetsvideo
Värmekamera
Värmekamera
IP67
IP67
Shock rating 100g
Shock rating 100g
USB 2.0
USB 2.0
USB 3.0
USB 3.0
EtherCAT
EtherCAT
Ethernet
Ethernet
Wi-Fi
Wi-Fi

Egenskaper

  • REALTIME FFT SPECTRUM ANALYS: Dewesoft spektrumanalysatorer erbjuder FFT-analys i realtid på obegränsade ingångskanaler. Flexibla instrument från 1 - 1000 -tal kanaler är tillgängliga.
  • OBEGRÄNSADE INGÅNGSKANALER: Våra DAQ -system erbjuder praktiskt taget obegränsade ingångskanalkonfigurationer, och vår DAQ -programvara kan utföra FFT -analys på alla eller alla samtidigt.
  • STOR FREKVENSOMRÅDE och FREKVENSANSVAR: DualCoreADC®-tekniken ökar dubbla 24-bitars delta-sigma ADC: er med ett antialiaseringsfilter på varje analog kanal, och uppnår ett häpnadsväckande 160 dB dynamiskt område i tids- och frekvensdomänerna, med 200 kHz samplingsfrekvens per kanal.
  • GENNEMSNITT: Övergripande (i genomsnitt) FFT med linjär, topp och exponentiell medelvärde eller blockbaserad beräkning är tillgänglig. Allt är aktiverat med det enkla pek-och-klicka-användargränssnittet.
  • ALLA LINJOPPLÖSNINGAR: Valbar FFT -linjeupplösning upp till 64k rader. Detta gör att du kan hantera även de mest krävande uppgifterna.
  • CURSORS AND MARKERS: FFT visual control kan visa värden för den för närvarande valda punkten med markörerna. Tillgängliga markörer: maximalt, gratis, zoom, sidband, harmoniskt, RMS, delta och mer. Alla markörer skapar nya kanaler som kan lagras och användas för ytterligare analys
  • CURSOR VALUE ESTIMATE: Innovativ fönsterinterpoleringsteknik möjliggör exakt amplitud- och frekvensuppskattning. Finns i realtid såväl som vid efterbehandling och datagranskning.
  • KINEMATISKA MÄRKARE: Avancerad kuvertdetektering används för att identifiera lagerfrekvenser och lagerfel, kinematiska markörer förenklar feldetektering under mätning. Skapa dina egna lageruppsättningar i databasen.
  • AVANCERAD MAT: Autospektrum, tvärspektrum, komplext spektrum, vattenfallsspektrum, cepstrum (för lagerfel, talbehandling), dubbelsidig hel FFT (för rotorvirvelanalys), STFT (för icke-stationära signaler), kuvertdetektering ( för lagerfelanalys).
  • RIKA VISUALISERINGAR: Vår programvara erbjuder visualiseringswidgetar i realtid, till exempel 2D- och 3D-grafer med fullständiga anpassningsalternativ.
  • DEWESOFT KVALITET: Njut av Dewesofts branschledande 7-åriga garanti och kvalitetssäkring i världsklass. Din investering i Dewesofts modala test- och analyslösning är skyddad.
  • DEWESOFT FLEXIBILITET: Anslut ytterligare sensorer (töjningsmätare, kraft, temperatur, CAN -buss, GPS och otaliga andra datakällor) och mät ytterligare parametrar samtidigt, med alla data perfekt synkroniserade.
  • LIVSTIDFRITT PROGRAMVARA UPPGRADERINGAR OCH SUPPORT: Framtidssäker applikation och investering. Vår prisbelönta DewesoftX-programvara​​​​​​​ erbjuder livstids gratis programuppgraderingar och support. Vår FFT -spektrumanalyslösning förbättras ständigt.

FFT Spectrum Analyzer Översikt
Prestanda och flexibilitet

Dewesoft FFT-spektrumanalysator tillhandahåller alla huvudfunktioner för spektralanalys med avancerad medelvärdesbildning, valbar upplösning (64.000 rader och mer) eller direkt specifikation av bandbredden (t.ex. 0,01 Hz). Multipla kanaler kan visas och analyseras i ett FFT-analysinstrument för enkel jämförelse.

Dewesoft erbjuder antingen direkt-onlinefrekvensspektrumanalys i realtid under mätningen eller offline-frekvensanalys på lagrad data.

Kolla in videon till vänster för att få en kort överblick och se varför vår spektrumanalysator är världens bäst presterande och mest flexibla spektrumanalysator.


FFT Spectrum Analyzer ÖversiktPrestanda och flexibilitet

FFT -analys
Programöversikt

FFT -analys är en av de mest använda teknikerna när signalanalys utförs över en eller flera applikationsdomäner. FFT omvandlar signaler från tidsdomänen till frekvensdomänen. FFT är förkortningen för Fast Fourier Transform.

Med hjälp av FFT -analys kan många signalkarakteristika undersökas i mycket större utsträckning än vid inspektion av tidsdomändata. I frekvensdomänen beskrivs signalkarakteristiken av oberoende frekvenskomponenter, där tidsdomänen beskrivs med en vågform, som innehåller summan av alla egenskaper.

Du kan lära dig mer om FFT -analys i vår kompletta guide till FFT -analys.

FFT -analysProgramöversikt

FFT -analysapplikationer
Praktiska användningsområden för FFT -analys

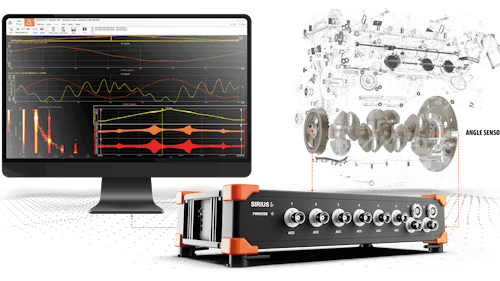

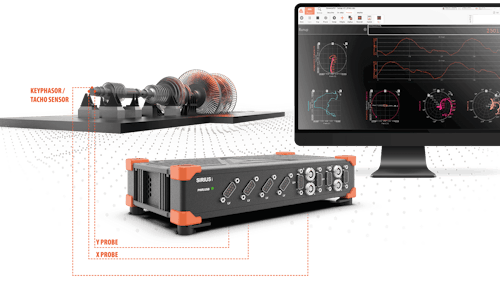

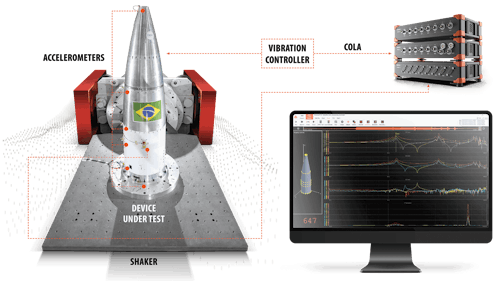

Inspektion av uppmätt data i frekvensområdet är ofta den främsta delen av analys och övervakning av signaler. Data från en mängd olika sensorer används i praktiskt taget alla branscher för att lösa problem, optimera konstruktioner, testa prototyper, övervaka maskiner och många andra jobb som de som listas nedan:

FFT -analysapplikationerPraktiska användningsområden för FFT -analys

FFT Spectrum Analyzer Hardware
Vibrationsmätare och sensorer

Dewesoft erbjuder flexibla datainsamlingssystem med signalbehandlare för anslutning av alla typer av sensorer som kan registrera data och utföra FFT-analys i realtid. Förstärkare för anslutning av IEPE/ICP®, MEMS, laddaccelerometrar, töjningsmätare, mikrofoner, tachosensorer, kodare och andra sensorer finns tillgängliga.

Dewesoft FFT -analysatorer finns i många konfigurationer:

  • Bärbar, allt-i-ett-vibrationsanalysutrustning: FFT-analysatorer med inbyggd display, tangentbord, bearbetningsdator, SSD-datalogger och batteriström.
  • En- eller flerkanaliga FFT-analysatorer: konfigurera valfritt antal ingångskanaler och utför FFT-analys i realtid.
  • Rackaktiverade FFT-system: för stora kanalsystem och strukturella dynamiska applikationer erbjuder vi 19 ”rackmonterbara DAQ-system.
  • Bänkskiva FFT -system anslutna till PC: våra bänkskiva FFT -analysatorer erbjuder en enkel anslutning till din PC -dator via USB- eller Ethernet -anslutning. Från den minsta SIRIUS mini till sammankopplingsbara moduler med åtta kanaler vardera och mer.
FFT Spectrum Analyzer HardwareVibrationsmätare och sensorer

Typiska konfigurationer
Av Dewesoft FFT -analysatorer

Grundläggande 4 -kanalig vibrations -FFT -analysator:

  • SIRIUS Mini 3xACC, 1xACC+ datainsamlingssystem
  • Upp till fyra enkelaxlade eller en triaxial IEPE/ICP®-accelerometer
  • Mikrofon (1x-4x)
  • 1x Tacho

Standard FFT -analysator med 8 kanaler:

  • SIRIUS DualCoreADC 6xACC, 2xACC+ DAQ -system
  • Upp till 8 enkelaxlade eller två triaxiella IEPE/ICP®-accelerometrar
  • Mikrofoner (1-8)
  • Tachosensorer (1-2)

Bärbar FFT-analysator med 8-16 kanaler:

  • SIRIUS R1DB eller R2DB DAQ -system med SIRIUS DualCoreADC 6xACC, 2xACC+ signalkonditioneringsskiva
  • Upp till 16 enkelaxlade eller 5 triaxiella IEPE/ICP®-accelerometrar
  • Mikrofon (1-16)
  • Tacho (1-4)
  • Inbyggd dator och SSD-datalogger
  • Inbyggd display och tangentbord
  • Li-ion batteridriven

Avancerad vibrations -FFT -analysator:

Typiska konfigurationerAv Dewesoft FFT -analysatorer

FFT -analysprogram
Konfiguration och installation

DewesoftX FFT -analysatormodulen gör att flera parametrar kan ställas in före beräkningen:

  • Utmatningskanaler - komplex, amplitud, total RMS och total RMS för användardefinierade frekvensområden
  • Beräkningstyp - gratis, blockhistorik eller totalt
  • Fönster - Rektangulär, Hanning, Hamming, Flattop, Triangel, Blackman, Exponent down, Transient, Blackman -Harris
  • Upplösning - upp till 64k rader
  • Amplitudtyp - topp, topp -topp, RMS, PSD, effekt, ESD, ASD
  • DC cutoff - borttagning av DC eller lågfrekventa komponenter
  • Överlappning - definiera procentandelen tidssignal som redan har beräknats och använd den igen för beräkning
  • Viktning - Omvandling av utmatningsmängd från t.ex. acceleration till förskjutning och beräkna ljudviktningen i frekvensområdet (A, B, C, D)
  • Medeltyp - linjär, exponentiell, topphållning
FFT -analysprogramKonfiguration och installation

Markörer och markörer
Multifunktionsfrekvensmarkörfunktioner

Dewesoft FFT -analysatorn möjliggör inställning av flera bearbetningsmarkörer för automatisk detektering av olika parametrar. Vår frekvensanalysator erbjuder följande markörer:

  • Fri markör: Gratis markörer kan läggas till fritt. Markören visar oss axelpositionen och amplituden för den valda grafplatsen.
  • Maximal markör: Maxmarkören hittar den högsta amplituden i spektrumet.
  • RMS -markör: RMS -markörer summerar alla FFT -linjer i det valda bandet och beräknar RMS -värdet.
  • Sidbandsmarkör: Sidbandsmarkören övervakar de modulerade frekvenserna till vänster och höger från den valda mittlinjen.
  • Harmonisk markör: Visar övertoner för grundfrekvensen och kan användas för att undersöka signalförvrängning och icke-lineariteter.
  • Dämpningsmarkör: Dämpningsmarkörer är bäst att använda i modaltestning när vi vill ta reda på hur vår överföringskurva dämpas. Vi väljer det när vi är intresserade av kvalitetsfaktorn, dämpningsförhållandet eller dämpningsgraden för en vald topp.
  • Delta -markör: visar skillnaden i kanalvärden mellan markörens två positioner.
  • Kinematisk markör: Avancerad kuvertdetektering används för att identifiera lagerfrekvenser och lagerfel. Kinematiska markörer förenklar feldetektering under mätning. Skapa dina egna lageruppsättningar i databasen.
  • Zoommarkör: Zooma enkelt in det valda området för kanalerna.
  • Vektorsnittmarkör: Matar ut en användardefinierad region i ett spektrum som en ny kanal.
  • Triggermarkör: Matar ut 0 eller 1 beroende på om den användardefinierade triggernivån överskrids av den relaterade signalen.

Alla bearbetningsmarkörer fungerar som härledda matematikkanaler och skapar nya kanaler som kan lagras och användas för ytterligare analys.


Markörer och markörerMultifunktionsfrekvensmarkörfunktioner

Fönsterfunktioner
Spektral läckreducering

Fönsterfunktioner reducerar "spektralläckage", vilket orsakas av frekvenskomponenter som faller utanför eller mellan spektrallinjer. DewesoftX FFT analysprogramvara erbjuder flera populära och kraftfulla funktioner i fönstertyp:

  • Hanning
  • Hamming
  • Svart man
  • Exponent ned
  • Platt ovansida
  • Rektangulär
  • Blackman-Harris
  • Triangel
  • Övergående
FönsterfunktionerSpektral läckreducering

Lagerfelavkänning
Med Envelope Detection

Envelope detection är ett standardförfarande för tidig upptäckt av fel på kullager.

När ett kullager misslyckas kommer det att producera ringning med en frekvens som motsvarar dess naturliga frekvens. Denna ringning upprepas varje gång när en skadad del av bollen träffar ringen eller vice versa. Dessutom har den inre ringen, den yttre ringen, buren och kulorna olika typiska repeterande frekvenser beroende på lagrets geometri och rotationsfrekvensen.

Med DewesoftX hanteras data för lagerkomponenter automatiskt av en lagerdatabas. Genom att använda kuvertdetektering och lagerdatabasen förenklas stiftpekande kritiska frekvenskomponenter relaterade till specifika lagerkomponenter och gör det möjligt att använda kinematiska markörer.

Ladda ner broschyren Bearing Envelope Analysis.


LagerfelavkänningMed Envelope Detection

STFT
Short-Time Fourier Transform


Shortier Fourier-transform​​​​​​​ eller kortare STFT är en välkänd teknik vid signalbehandling för analys av icke-stationära signaler. STFT segmenterar signalen i smala tidsintervall och tar Fouriers transformering av varje segment.

När signalen ändras snabbt finns det bara en kort tid att beräkna frekvensspektrumet. Men du behöver fortfarande bra frekvensupplösning, och STFT är lösningen. Genom att använda STFT kan bättre frekvensupplösning uppnås under samma tidsram jämfört med FFT.



STFTShort-Time Fourier Transform

Full Spectrum Math
Dubbelsidig Fourier Transform

Full spektrumtransform​​​​​​​ (aka "dubbelsidig Fourier") ändrar komplexa insignaler från tidsdomänen till den komplexa frekvensdomänen. Ingångssignalen ska vara i form av komplexa synkrona data (verklig och imaginär). Verkliga och imaginära delar samlas vanligtvis från två närhetssonder installerade längs X- och Y -axlarna. Traditionella spektrumberäkningar ger ingen information om rörelseriktningen för enskilda frekvenskomponenter på roterande axlar, men fullt spektrum fyller det gapet.

Fullspektrum används för signalmodulering, signaldemodulering och rotorvirvelanalys.

Hela spektrumtransformationen kan utföras på:

  • det enskilda värdet eller block historiken

  • windowing

  • overlap och DC-cutoff

Full Spectrum MathDubbelsidig Fourier Transform

Cepstrum Analys
Bestäm vibrationssignaturer

Cepstrum-analysberäkningen​​​​​​​ (används också för att bestämma egenskaper i talanalys) hjälper till att identifiera vibrationssignaturer, såsom frekvenser i växellådan och lageranalys. Dewesoft tillhandahåller spegelspektrum, låg- och högfrekvensutgång.

  • valbar blockstorlek
  • window
  • lifting
  • overlap och medelvärde


Video på höger sida visar Cepstrum-matematik som används på en mikrofonsingång för att bestämma högtalarens namn.

Cepstrum AnalysBestäm vibrationssignaturer

Cross-spectrum och Auto-spektrum

De typiskt använda resultaten från FFT -analys är effektspektra (Autospectra) bestämda från enskilda individuella ingångskanaler. Om egenskaper över flera kanaler krävs för analys av korrelation och fasrelationer, används korseffektspektra.

Med korsspektra väljs en referenskanal och korsspektra beräknas för alla kanaler i förhållande till den referenskanalen.

Cross-spectrum och Auto-spektrum

PSD
Power Spectral Density

Power spectral density (PSD) är måttet på signalens effektinnehåll kontra frekvens.

En PSD används vanligtvis för att karakterisera slumpmässiga bredbandssignaler. Amplituden för PSD normaliseras av frekvensupplösningen.

PSDPower Spectral Density

Vibrationsövervakning
Och övervakning av maskintillstånd

Dewesoft erbjuder också bra verktyg för långsiktig vibration och övervakning av maskintillstånd. Vilka fel kan vi upptäcka?

  • Lagerfel
  • Överhettning
  • Skaft obalans
  • Fristående montering
  • Kugghjulstopp
  • Ladda fel inställning
  • Stator excentricitet
  • Andra katastrofala maskinfel

Historian-mjukvarupaketet tillhandahåller en tidsseriedatabas för långsiktig datalagring. Databasen kan antingen lokaliseras lokalt, på fjärrservern eller i molnet. Lösningen är baserad på InfluxDB-tidsseriedatabasen. Historian tillhandahåller flera funktioner för dina historiska data:

  • Rå och reducerad data: medan rådata alltid lagras på mätenheten för en fördjupad analys, tar en historiker rollen som långsiktig minskad datalagring i molndatabasen.
  • Datasäkerhet och vidarebefordran: om anslutningen mellan mäthårdvaran och databasen förloras, lagras data säkert lokalt på mätenheten och sänds sedan om till databasen när anslutningen är tillgänglig.
  • Trender och analys: Historisk data kan alltid återkallas och laddas ner från Historians databas och användas för trendanalys samt för djupgående analyser och identifiering av grundorsaker.
VibrationsövervakningOch övervakning av maskintillstånd

Ljudspektrumanalysator
Ytterligare alternativ för akustisk analys

Dewesoft FFT -analysator kan också användas med ljud- och brusapplikationer för ljudspektrumanalys. Stöd för IEPE -mikrofoner gör ljudmätning till en vind.

Du kan också fritt blanda FFT -analysfunktioner med andra akustikmoduler såsom:

LjudspektrumanalysatorYtterligare alternativ för akustisk analys

Stor investering
Framtidssäker applikation

Dewesoft FFT -analysatorer är en stor investering för framtiden. Våra lösningar förbättras ständigt och nya funktioner läggs till hela tiden. Alla uppdateringar av vår FFT -analysprogramvara är kostnadsfria. Vi erbjuder gratis livstidsuppdateringar och teknisk mjukvarustöd.

Vår branschledande 7-års garanti på Dewesoft datainsamlingssystem innebär bekymmersfria mätningar för dig. Vi är fast beslutna att se till att din investering i vår mätutrustning var bra - även när det oväntade inträffar.

Tillsammans med datainsamlingsteknik i världsklass tillhandahåller Dewesoft den bästa FFT-analyslösningen dina pengar kan köpa.

Stor investeringFramtidssäker applikation

FFT -analysresurser
Utbildning, manualer och broschyrer

Kontrollera följande länkar för ytterligare resurser och material angående vår FFT -spektrumanalyslösning:

Broschyrer:

Handböcker:

Träningskurser:

FFT -analysresurserUtbildning, manualer och broschyrer

FAQ

Vad är frekvensanalys?

Frekvensanalys är bara ett annat sätt att se på samma data. I stället för att observera data i tidsdomänen sönderdelar frekvensanalys tidsdata i serien av sinusvågor. Fast Fourier -transform är en matematisk metod för att omvandla en tidsfunktion till en frekvensfunktion.

Vad är FFT (Fast Fourier Transform)?

Fast Fourier -transform är en matematisk metod för att omvandla en tidsfunktion till en frekvensfunktion. Det beskrivs som omvandling från tidsdomänen till frekvensdomänen.

Varför används fönsterfunktioner?

Fönsterfunktioner används för att minska effekterna av spektralläckage. Fönster används för att tilldela en viktningskoefficient till var och en av ingångsproven, vilket minskar de prover som orsakar spektralläckage. I själva verket reduceras sampel i början och i slutet av samplingsperioden till noll så att diskontinuiteterna i den periodiserade samplade signalen tas bort.

Varför ska vi använda en bärmarkör?

Lagermarkörer används för att identifiera bärfrekvenser och lagerfel.

Vilken typ av garanti innehåller Dewesoft FFT -analysatorer?

Alla Dewesoft FFT-analysatorer har en branschledande 7 års garanti. Vi bygger vår utrustning för att hålla. Vi garanterar dig att din maskinvara är fri från defekter och fungerar. Vår garanti täcker att instrumenten fungerar som utlovat under en period av 7 år från leveransdagen.



Inkluderar programvara för signalinspelning och FFT -analys?

Ja! Alla Dewesoft FFT -analysatorer inkluderar DewesoftX Professional -programvara med FFT -analysfunktioner gratis utan extra kostnad.
DewesoftX Professional innehåller avancerade funktioner för datalagring, visualisering, export och innehåller också ett omfattande mattebibliotek för signalbehandling.



Innehåller verkligen Dewesoft DAQ -system livstids gratis programuppdateringar?

Ja. Alla uppdateringar av vår programvara är gratis för alltid. Vi släpper en ny större version varannan månad. Alla prestandauppdateringar, nya funktioner och buggfixar är gratis tillgängliga för alla befintliga Dewesoft -användare genom att helt enkelt ladda ner vårt installationsprogram från webbplatsen.
