O novo siriusi-xhs-pwr-1000a-uni com acessórios

Introdução

Temos o orgulho de anunciar oficialmente o lançamento da família de produtos SIRIUSi-XHS-PWR, a solução da Dewesoft para medição segura de alta potência em veículos de mobilidade elétrica.

A tecnologia Hybrid ADC permite que ele seja usado em aplicações de desenvolvimento inicial, incluindo análise transitória e harmônica, eficiência de força e muito mais. Também pode ser usado na fase de validação, realizando ciclos de condução padronizados como WLTP para determinar a autonomia e análise de potência total.

A medição de corrente é realizada por um transdutor de fluxo zero DC-CT patenteado, baseado em um Sensor de Fluxo Platiše (PFS). Esta tecnologia garante medições de alta precisão de correntes AC e DC (<0,1%) com uma alta largura de banda (> 500 kHz). O transdutor de corrente DC-CT também fornece uma temperatura extremamente baixa, excelente linearidade e capacidade de sobrecarga. As medições das correntes CC da bateria e CA do motor, incluindo todos os sinais de alta frequência, podem ser realizadas facilmente.

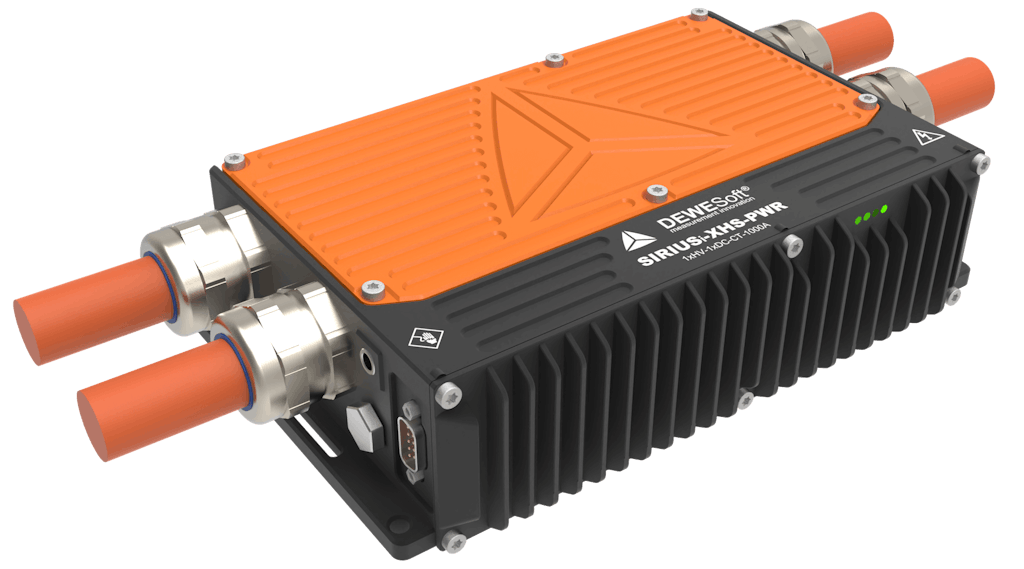

O primeiro produto lançado é o SIRIUSi-XHS-PWR-1xHV-1xDC-CT-1000A-UNI. Este dispositivo DAQ foi projetado para medir tensões de até ± 2.000 V (precisão de 0,03%) e correntes de até ± 2.000 A com uma taxa de amostragem máxima de 15 MS/s. A unidade é universal em termos de conexão de chicote de alta tensão, permitindo o uso de diferentes tipos de cabos e conectores.

A tecnologia Hybrid ADC permite alta largura de banda e altas medições dinâmicas em um único dispositivo. No modo de largura de banda alta, tanto a corrente quanto a tensão são amostradas em taxas de até 15 MS/s com largura de banda de até 5 MHz. O modo altamente dinâmico com amostragem de até 2 MS/s oferece faixa dinâmica de até 140 dB.

O sistema é testado de acordo com o padrão de segurança EN 61010-1, fornecendo isolamento canal-a-canal e canal-a-terra para CATII 1000 V. O chassi com classificação IP65, com as linhas de energia passando, opera entre -20°C e 70°C, e resiste a choques e vibrações elevados. O monitoramento da temperatura interna também é fornecido.

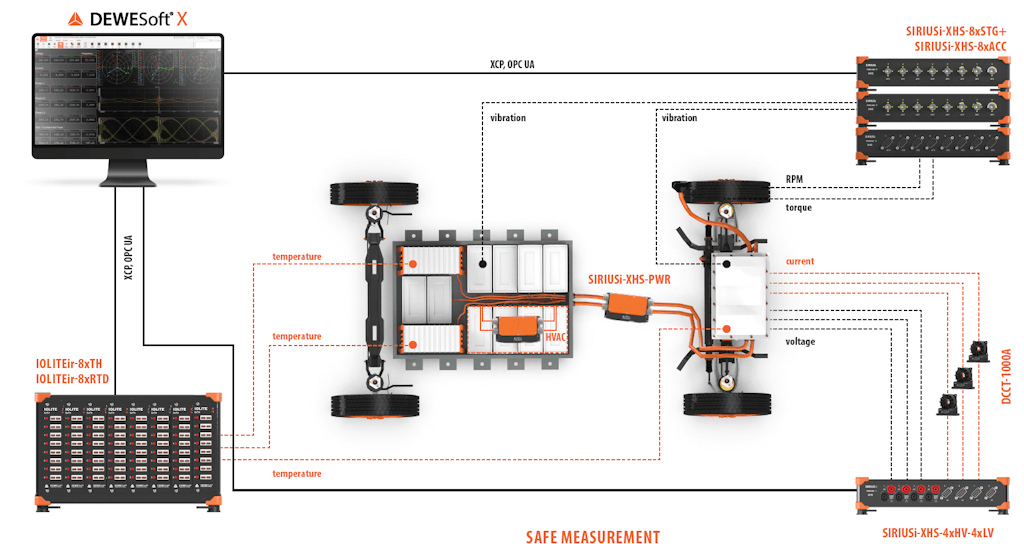

Os valores medidos podem ser transferidos via Ethernet, XCP, OPC UA e CAN. Os dados são sincronizados com outros dados de CAN BUS, dados de GPS e IMU, vídeo e muito mais. A sincronização é obtida usando o protocolo de temporização IEEE 1588v2 PTP.

O escopo de fornecimento inclui um dispositivo SIRIUSi-XHS-PWR-1xHV-1xDC-CT-1000A-UNI, um cabo de conexão e um conjunto de vários acessórios de montagem para chicotes de alta tensão, todos embalados em uma caixa de plástico.

Além do dispositivo SIRIUSi-XHS-PWR DAQ, oferecemos acessórios que fornecem uma solução de conectividade simples.

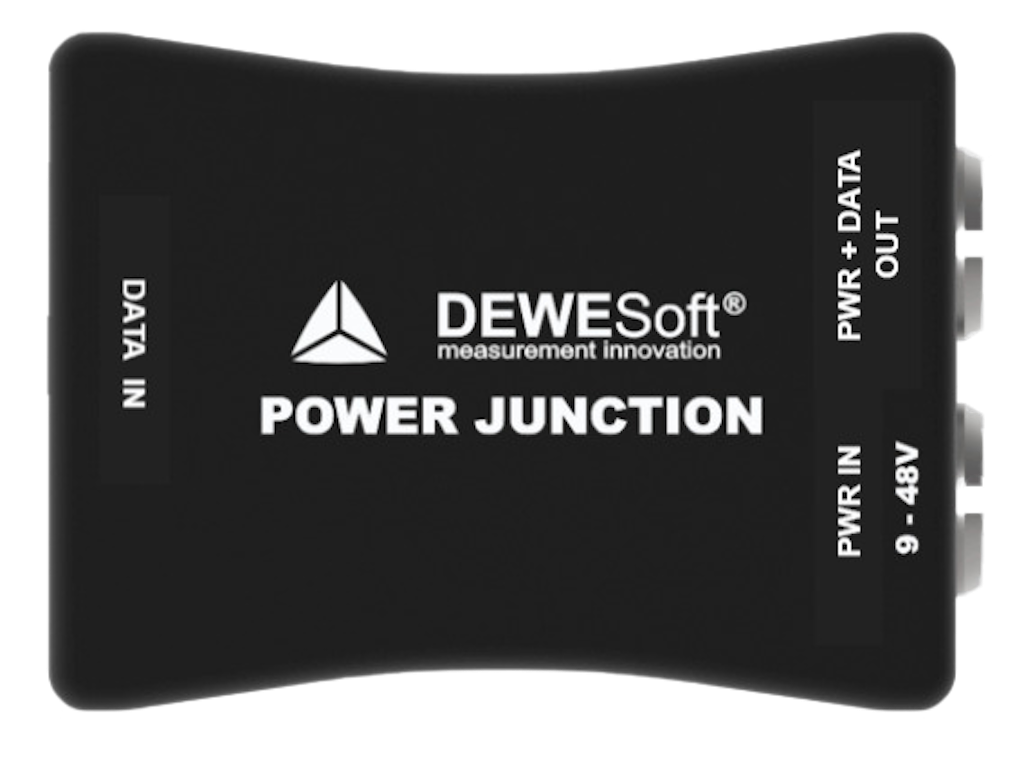

ETH-POWER-JUNCTION combina dados e linhas de energia para a conexão de cabo único ao dispositivo SIRIUSi-XHS-PWR. Destina-se a ser usado com uma única unidade SIRIUSi-XHS-PWR.

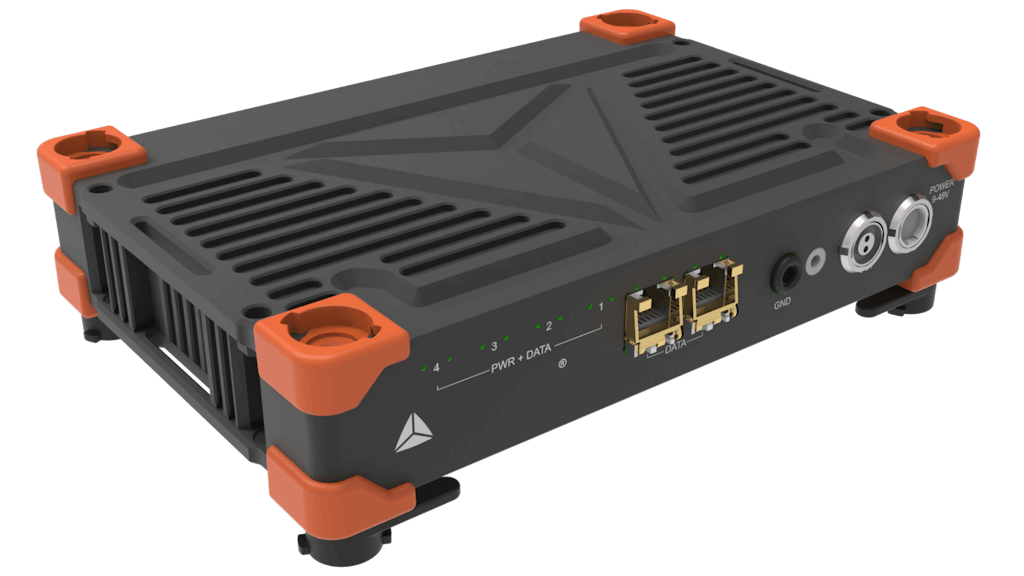

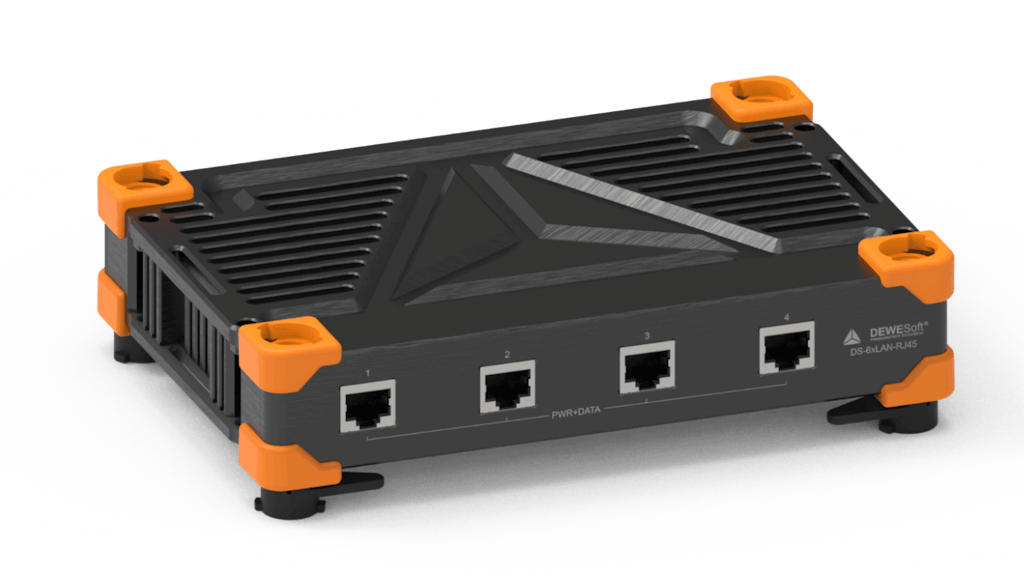

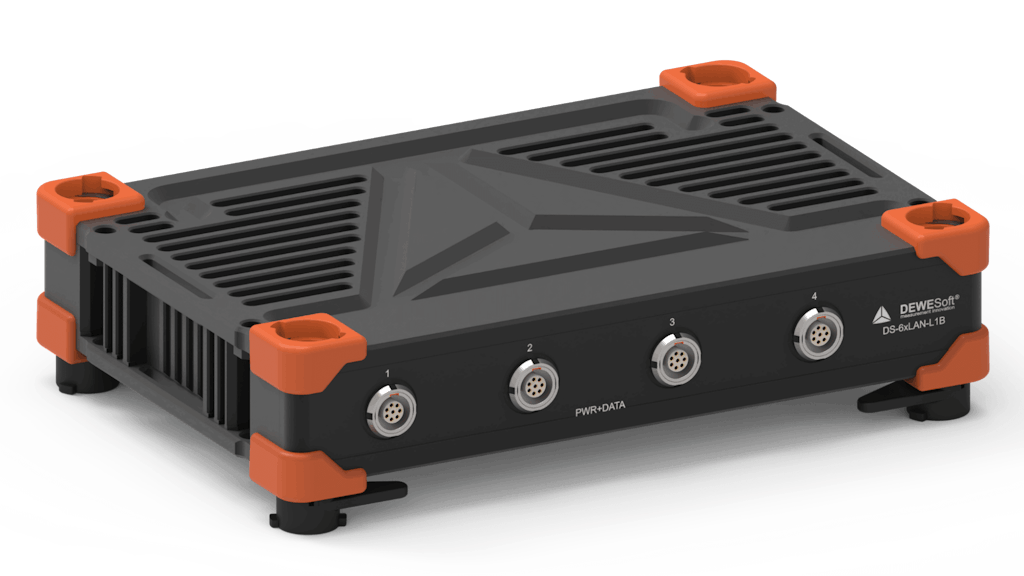

Ao usar vários dispositivos SIRIUSi-XHS-PWR, um switch GbE de 6 portas com sincronização PTP é sua melhor escolha. O DS-6xLAN-L1B oferece 4 portas downlink no painel frontal e 2 portas uplink (conectores RJ45) no painel traseiro. Cada uma das portas pode lidar com tráfego de até 1 Gbps. As portas de downlink usam conectores da série LEMO 1B e incluem a opção PoE passiva, fornecendo a fonte de alimentação para as unidades SIRIUSi-XHS-PWR. Também apresentamos o switch de rede DS-6xLAN-RJ45, uma variação que usa conectores RJ45 nas 4 portas frontais, tornando-o adequado para dispositivos SIRIUS-XHS padrão.

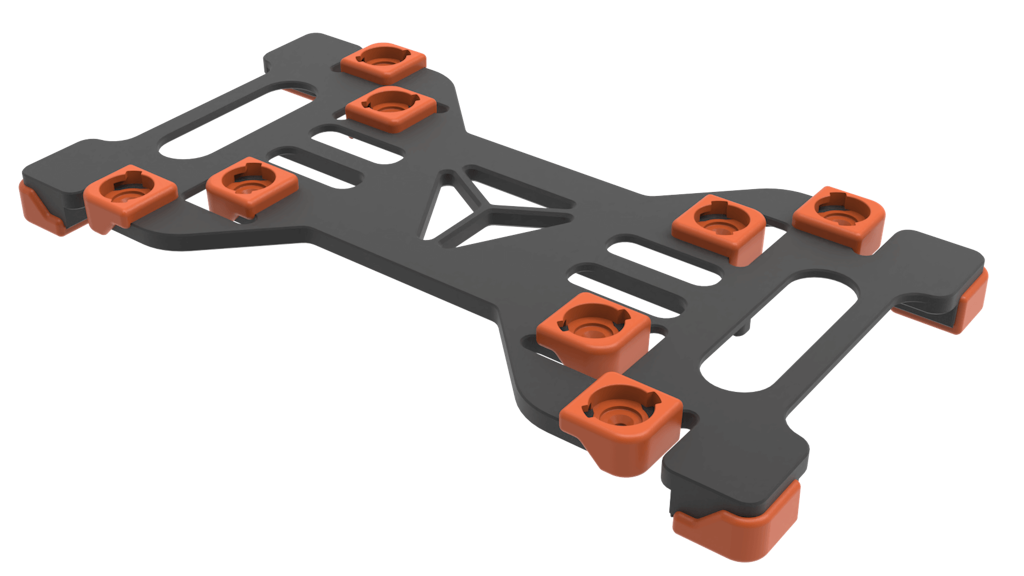

Para ambos os switches DS-6xLAN, desenvolvemos um DS-MOUNT6, fornecendo assim uma solução totalmente empilhável.

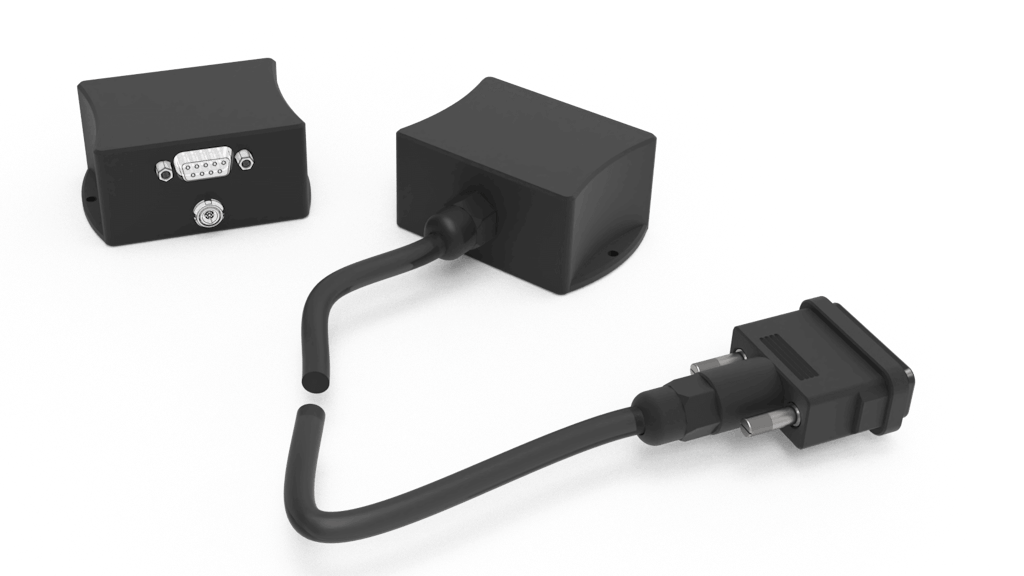

A comunicação CAN também é suportada pelo SIRIUSi-XHS-PWR. Há um conector D-SUB9 à prova d'água na lateral. O uso de um cabo adaptador especial CAN-SYNC (D9fw-D9m-L00B4f-Xm-CAN-SYNC) permite a conexão CAN, bem como a sincronização com os dispositivos ligados usando um código de tempo padrão IRIG-B-DC.

Os veículos elétricos são a principal tendência para impulsionar a inovação no setor automotivo. Isso requer a implementação de gerenciamento inteligente e distribuição inteligente de energia elétrica no veículo. A tecnologia de medição SIRIUSi-XHS-PWR permite que os engenheiros de carros elétricos realizem análises de fluxo de energia com mais facilidade e precisão e, portanto, otimizem melhor seus projetos. O objetivo permanece inalterado: veículos elétricos melhores e mais eficientes.

Especificações técnicas do SIRIUSi XHS-PWR

Por favor abra para especificações completas.
