Jaka Ogorevc

sexta-feira, 12 de janeiro de 2024 · 0 min read

IOLITE 8xSTGS: o novo modo ponte de 4 fios com monitoramento de carga

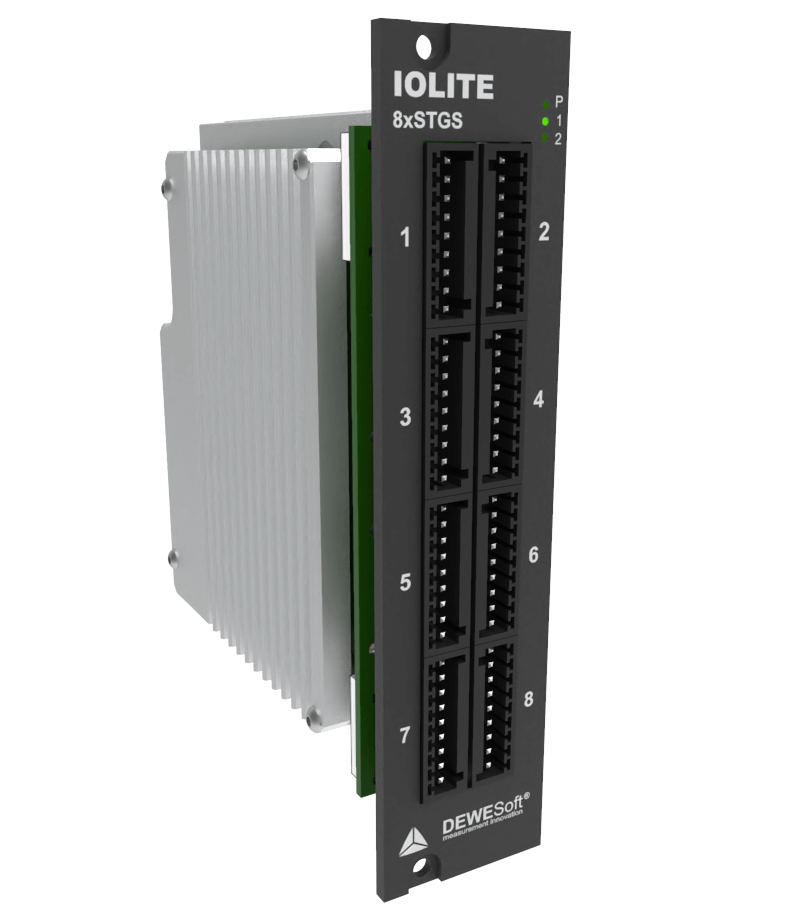

IOLITE 8xSTGS v2 é a versão atualizada do módulo IOLITE® 8xSTGS existente. Agora está equipado com novos recursos interessantes:

  • Modo quarto de ponte de 4 fios

  • Detecção de quebra de sensor e monitoramento de carga.

O quarto de ponte de 4 fios inclui compensação automática do fio condutor, simplificando a configuração para aplicações com um grande número de canais, como testes estruturais estáticos em um avião. Ele pode lidar com resistência de fio de maneira confiável em comprimentos de cabo de até 100 metros.

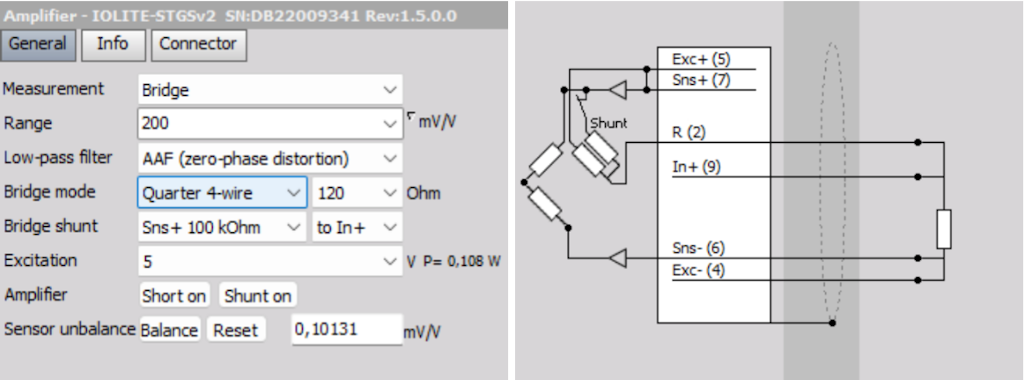

Configuração de canal e diagrama de fiação do modo de 4 fios

O monitoramento de carga oferece visibilidade da tensão de excitação, resistência da carga, fluxo de corrente através da carga e potência total. Essas leituras podem ser facilmente visualizadas na configuração de canal ou durante a medição usando os canais do monitor do Sistema.

Canais de status de excitação no monitor do Sistema: Configuração de canal (esquerda), modo Medir (direita)

O canal de status de potência de excitação será definido como “Aberto” para correntes abaixo de 1 mA, “Sobrecarga” para valores acima de 50 mA e “OK” para todas as correntes intermediárias.

O recurso de monitoramento de carga está disponível gratuitamente em todos os módulos STGSv2, enquanto o quarto de ponte de 4 fios é uma atualização de software opcional. O IOLITE 8xSTGS v2 está disponível para ambos sistemas de rack IOLITE e OBSIDIAN, bem como para a versão IOLITE modular. Ele vem com bloco terminal ou conectores de entrada D-SUB37.

Ele vem com dois conectores front-ends:

  • Bloco terminal

  • D-SUB37
