DewesoftX 2023.5 lançado – plug-in Navion aprimorado

Temos o prazer de anunciar o lançamento do DewesoftX 2023.5. A nova versão introduz um plugin Navion aprimorado que fornece visualização abrangente da montagem e um sistema de coordenadas adicional baseado no padrão ISO 8855. Agora você pode manipular facilmente o tamanho da área mostrada no domínio do tempo diretamente do widget de visão geral na parte superior da tela do DewesoftX. Além disso, está disponível um novo widget gráfico SRS, adaptado para diversas aplicações NVH. Agora você também pode definir curvas de referência vetorial dentro de bandas de frequência personalizadas.

Não se esqueça de verificar a seção Novidades para todas as outras atualizações e recursos interessantes que adicionamos. Temos certeza de que você achará o DewesoftX 2023.5 ainda mais poderoso e versátil.

  • Visualização de montagem do Navion i2 e sistema de coordenadas ISO 8855

  • Seletor de região com zoom ajustável no widget de visão geral

  • Opção de banda de frequência para curva de referência vetorial

  • Widget de espectro de resposta ao choque

  • O que mais é novo?

Visualização de montagem Navion e sistema de coordenadas ISO 8855

Nossa visualização 3D recém-integrada e fácil de usar dentro do plugin Navion minimiza erros de uso, mostrando intuitivamente todos os pontos de montagem e medição de uma maneira altamente intuitiva. A visualização inclui as posições de ambas as antenas, da unidade Navion i2 e de todos os pontos de medição. Este recurso aprimorado permite navegar e inspecionar a posição e orientação de um objeto.

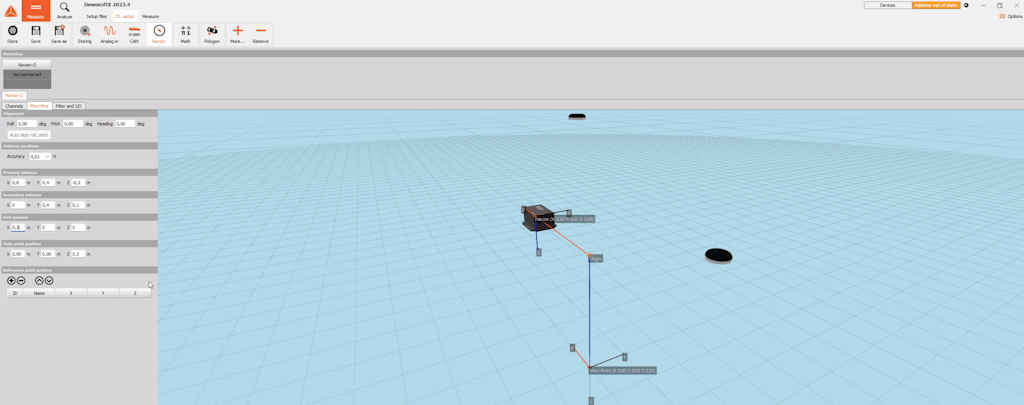

Prévia da nova visualização 3D, integrada ao plugin Navion

Além disso, nosso plugin agora suporta o sistema de coordenadas ISO 8855, um padrão amplamente aceito para representar posições e orientações espaciais no espaço 3D. Este aprimoramento melhora a compatibilidade com vários formatos de dados de navegação. Você também pode personalizar suas unidades preferidas de aceleração e velocidade para maior comodidade.

Uma tela de medição padrão exibe com destaque as saídas essenciais do canal, simplificando a configuração e o uso do dispositivo. Esses recursos melhoram significativamente a usabilidade geral, tornando-o o melhor sistema de navegação integrado projetado para minimizar possíveis erros de uso.

Tela de medição padrão do Navion i2

Seletor de região com zoom ajustável no widget de visão geral

No modo Analisar, na parte superior da tela do DewesoftX, há um widget de visão geral que mostra todo o intervalo de tempo do arquivo de dados gravado, mesmo quando você se concentra em uma parte específica dos dados.

Zoom ajustável na janela Visão Geral do Sinal

Ao ampliar os dados de tempo, um seletor de região ampliado mostrando a área ampliada aparece no widget de visão geral. Agora você pode ajustar o tamanho do seletor diretamente no widget de visão geral usando as alças da caixa esquerda e direita ou rolando a roda do mouse. Em outras palavras, esse novo recurso permite ampliar os dados mesmo se você não tiver um widget de dados de tempo dedicado em sua tela.

Opção de banda de frequência para curva de referência vetorial

Agora enriquecemos a matemática da curva de referência vetorial com a opção de definir uma curva de referência construída com múltiplas bandas de frequência personalizadas.

A curva de referência vetorial na configuração matemática com a definição do modo de banda de frequência habilitada.

Quando você define uma curva de referência por bandas de frequência, o widget gráfico 2D apenas a exibe dentro das faixas de frequência definidas por você. Você verá o espaço entre duas bandas de referência como uma lacuna no eixo de frequência. Você também pode aplicar bandas de frequência sobrepostas.

Apresentação da curva de referência vetorial definida como bandas de frequência

Combinada com a opção Signal Bound Check, esta funcionalidade é uma valiosa ferramenta de monitoramento de sinal, particularmente benéfica em aplicações que exigem definições de tolerância mais detalhadas, como para testes de motores de turbinas a jato.

Widget de espectro de resposta ao choque

Um gráfico tripartido do espectro de resposta ao choque (SRS) é uma representação gráfica usada em engenharia e análise estrutural para caracterizar a resposta de uma estrutura a uma entrada de choque ou vibração.

Ao analisar o gráfico SRS, você pode identificar frequências críticas nas quais a estrutura pode ressoar ou experimentar altos níveis de resposta. Esse recurso é essencial ao projetar estruturas ou componentes para suportar tais cargas dinâmicas. A resposta ao choque mostra o deslocamento relativo, a velocidade e a aceleração, tudo em um gráfico.

O widget gráfico SRS

O que mais é novo?

Você encontrará detalhes adicionais sobre todos os recursos listados abaixo no Portal de Suporte ao Cliente da Dewesoft:

  • funcionalidade de filtragem de canais se estende aos módulos matemáticos e ao seletor de canais no modo Medir.

  • Canais de mensagens CAN, variáveis ​​globais e cabeçalho de dados podem ser mostrados em exportações não suportadas

  • Os pedidos de exportação para variáveis ​​globais e canais de cabeçalho de dados podem ser definidos em suas configurações.

  • A funcionalidade de colar no DS-Grid foi otimizada, resultando em uma atualização mais rápida da grade.

  • O recálculo do canal não é mais necessário quando o nome de qualquer módulo Math é alterado.

  • As exportações Famos e Matlab oferecem novas funcionalidades.

  • As medições de compensação de desvio em velocidades variáveis, por exemplo, durante a desaceleração, agora são suportadas no Orbit Analysis.

  • Latch Value Math agora oferece suporte a canais de array como entrada e também oferece um conjunto padrão de condições de disparo.

  • O fluxo de trabalho de medições de potência sonora para máquinas de movimentação de terras agora é suportado de acordo com a ISO 6395.

  • O modo de desativação do amplificador é um modo seguro no qual você pode escolher se todas as funções do amplificador (excitação, varredura TEDS, etc.) estão operacionais ou não. O recurso está atualmente disponível para amplificadores SIRIUS STG e HS-LV.

  • O widget Geometria Modal foi aprimorado e agora também suporta rotações angulares definidas intrínsecas e extrínsecas

DewesoftX 2023.5 é uma atualização gratuita para todos os clientes Dewesoft e é compatível com todos os sistemas de aquisição de dados Dewesoft. Você pode baixá-lo em nosso centro de download, onde também encontrará um changelog listando todas as pequenas melhorias e correções de bugs.
