Lançamento do DewesoftX 2023.2 - Novo módulo Virtual Polygon e outras atualizações legais

Um novo polígono com geometria de veículo aprimorada

We're excited to announce that Dewesoft 2023.2 includes a significant update to our Polygon module. Polygon is a powerful tool for measuring relative distances between objects, which is essential for various testing procedures such as ADAS testing, Vehicle Dynamics, Pass-By noise, Brake tests, and customized test procedures. This latest update is specifically designed to enhance modern ADAS validation testing. You'll appreciate the improved flexibility in object geometries and calculations with a completely new visualization powered by the Dewesoft Map widget.

A geometria do objeto agora pode ser definida com vários primitivos geométricos: pontos, polilinhas, polígonos e arcos. Cálculos de distância agora são suportados para qualquer combinação de geometrias de objetos. Também adicionamos uma opção para calcular se as geometrias se sobrepõem e o cálculo do tempo de colisão de acordo com o EuroNCAP.

A visualização de objetos Polygon agora está em um nível completamente novo com o suporte do  widget Dewesoft Map. Agora, os objetos Polygon podem ser visualizados em uma camada de mapa realista, o que reduz a chance de erros de configuração. Os objetos podem ser visualizados com qualquer modelo 3D compatível com o widget Mapa.

O recém-reescrito módulo Polygon vem com uma variedade de recursos adicionais que agora estão documentados em um manual atualizado. Devido à reescrita completa, a compatibilidade com versões anteriores não pôde ser mantida, o que significa que os arquivos de dados e configurações criados com o antigo módulo Polygon não podem ser abertos com o novo. Para tornar a transição do antigo para o novo Polygon o mais perfeita possível, ambas as versões podem ser executadas em paralelo. Os usuários existentes podem atualizar para a nova versão do Polygon gratuitamente, e a mesma licença pode ser usada para versões antigas e mais recentes.

Módulo de correção de microfone

O novo módulo gratuito de correção de microfone foi projetado para corrigir os níveis de pressão sonora e dados espectrais para a resposta do microfone, resposta de frequência do sistema, ângulo de incidência do som, absorção de ar e muito mais. Essas correções garantem que suas medições de ruído sejam precisas e atendam aos padrões da indústria.

O módulo de correção de microfone foi projetado para ajudá-lo a configurar um grupo de microfones, onde cada um será corrigido para suas respostas, distâncias e ângulos individuais. Por exemplo, espectros SPL, oitava e FFT podem ser comparados com e sem correções aplicadas. O  fluxo de trabalho típico  para essas medições de ruído DUT (Device Under Test) é totalmente descrito no manual on-line.

Uma aplicação em que essas correções devem ser aplicadas a todos os microfones pode ser a execução de testes de solo com ruído de motor de aeronave estático.

Melhorias nos marcadores de processamento

Os Marcadores de Processamento foram aprimorados com um conjunto de novas funcionalidades, tornando-os uma ferramenta ainda mais poderosa para análise de dados em profundidade.

Agora você pode adicionar um marcador no widget com um único clique: basta selecionar o marcador desejado no menu de ícones de marcadores e clicar no widget. Ao adicionar um marcador a uma área ampliada do gráfico 2D, o valor do marcador agora é calculado automaticamente nessa área específica, tornando o processo mais rápido e eficiente. Os valores do marcador exibidos agora levam em consideração a escala selecionada no widget. O valor no rótulo do marcador e dentro da tabela do marcador é atualizado automaticamente quando você altera a escala do widget.

Além disso, introduzimos novas configurações avançadas para o marcador máximo em gráficos 3D. Essas configurações permitem que você defina o número de picos ou máximos que deseja determinar e permitem especificar sua colocação em relação a outros picos. Isso fornece maior controle sobre a visualização dos dados analisados.

Uma nova coluna opcional está agora disponível na tabela de marcadores. Esta coluna pode exibir valores adicionais, como a ordem relacionada ou informações de frequência e rpm de velocidade para canais de cascata de rastreamento de ordem . Quando você passa o cursor sobre o gráfico 3D, esses mesmos parâmetros adicionais agora são mostrados na parte superior do gráfico, fornecendo informações ainda mais rápidas sobre os dados:

Agora você pode cancelar facilmente a atribuição de marcadores de widgets, dando a você controle total sobre como você escolhe exibi-los. Agora você pode exibir livremente diferentes parâmetros de marcador em cada widget, tornando seus relatórios mais claros e personalizáveis.

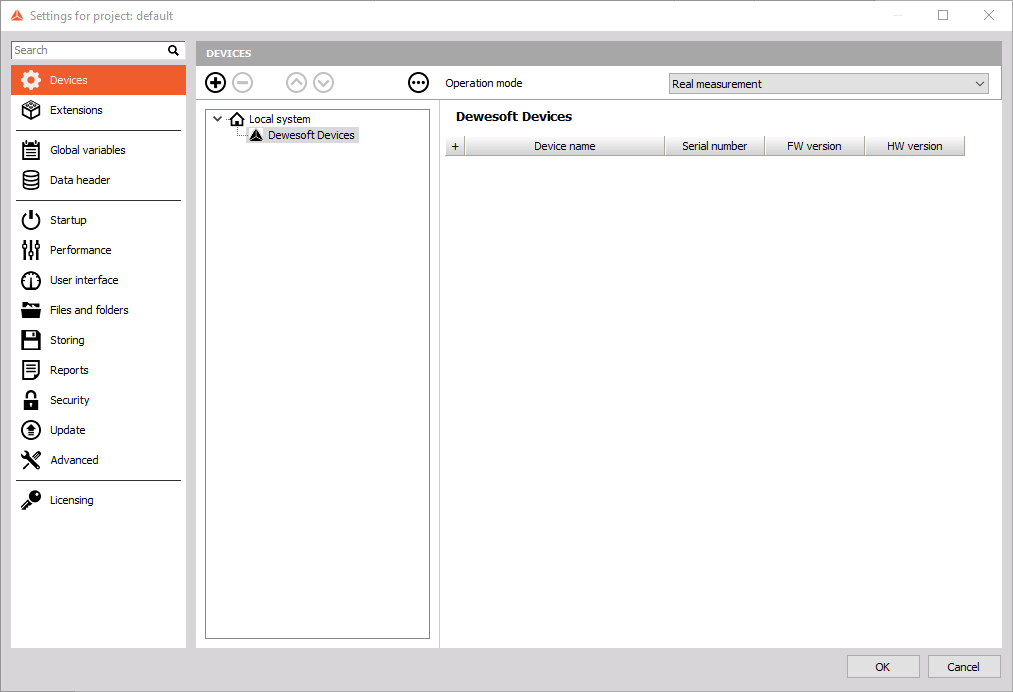

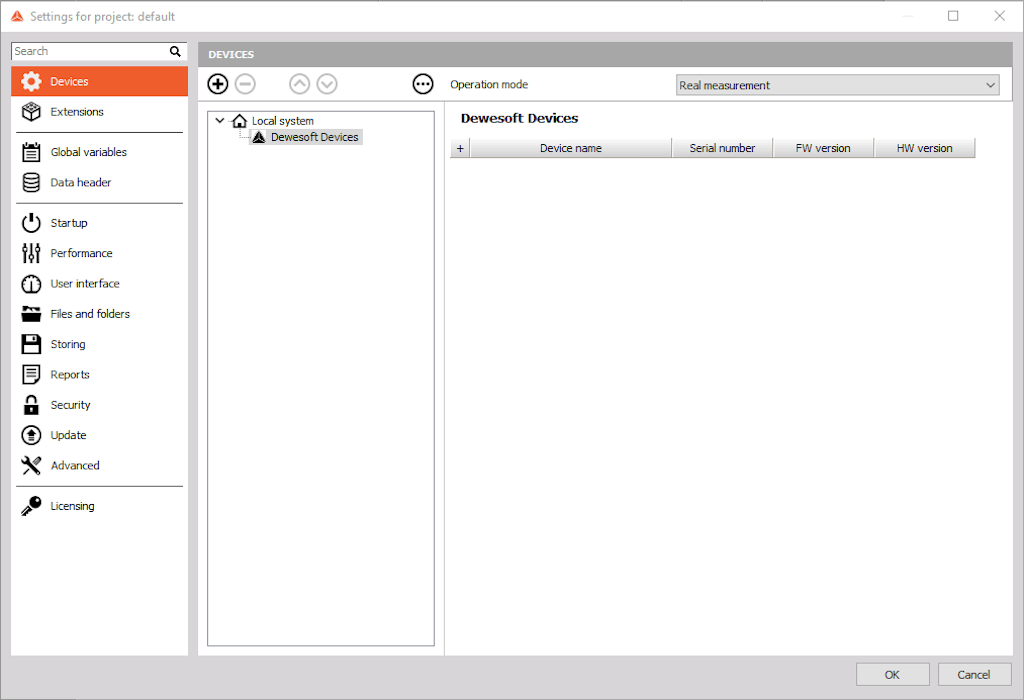

UI simplificada para adicionar dispositivos de rede, MUs e módulos de dispositivos no Dewesoft NET

Nossa nova interface de usuário simplificada para adicionar MUs (Measurement Units) de dispositivos de rede e módulos de dispositivos agora é consistente com todos os outros menus Adicionar, tornando esse processo mais intuitivo. Informações de rede adicionais para MUs e dispositivos de rede, como nome do dispositivo, endereço IP e localização do dispositivo, podem ser encontradas na parte inferior do menu. Basta passar o cursor sobre o item de interesse para vê-los.

Além disso, agora você pode adicionar vários itens à configuração do sistema ao mesmo tempo, tornando o procedimento mais rápido e fácil do que nunca.

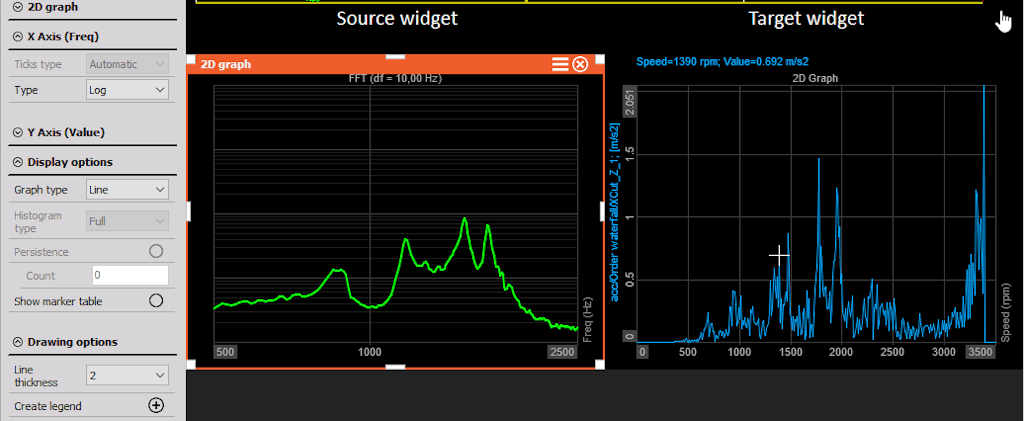

Nova funcionalidade de propriedades do widget de cópia

A nova versão 2023.2 do DewesoftX apresenta um novo recurso Colar especial que permite copiar e colar rapidamente as propriedades do widget e os valores do eixo entre os widgets. Esta solução amigável simplifica seu fluxo de trabalho, economizando seu tempo e tornando mais fácil do que nunca criar exibições personalizadas.

Para usar essa funcionalidade, basta alternar para o modo Design, clicar com o botão direito do mouse no widget de origem e selecionar Copiar grupo Widget para a área de transferência ou simplesmente usar o atalho de teclado “Ctrl + C”. Em seguida, vá para o widget de destino e clique com o botão direito novamente. Aqui você simplesmente seleciona a opção Propriedades do grupo de widgets no menu Colar especial. Isso colará as propriedades copiadas e os valores do eixo no widget de destino. É tão fácil!

O que mais é novo?

Você encontrará detalhes adicionais sobre todos os recursos listados abaixo no Portal de Suporte ao Cliente da Dewesoft

• A caixa de diálogo de cores padrão agora foi atualizada e oferece uma interface mais amigável e intuitiva

• Foi adicionado suporte para o tipo de mensagem NMEA 2000 Fast Packet

• Suporte para Velodyne Lidar Ultra Puck de 32 linhas e HDL-32E no plug-in Velodyne

• XCP/CCP em Dewesoft de 64 bits pode desbloquear ECU com uma biblioteca SeedKey.dll de desbloqueio de 32 bits

• O modo RT de bloqueio da interface do usuário CAN foi aprimorado com apenas algumas funcionalidades desativadas em vez de todo o formulário

• O desempenho do aplicativo Dewesoft NET é otimizado ao definir 1 Hz como a taxa padrão para canais vetoriais/matrizes de valor único

• Modelos de exibição para teste modal e análise modal foram atualizados

• O módulo Modal Test agora irá avisá-lo quando o número de funções de saída afetar criticamente o desempenho do software

• O tempo absoluto agora é suportado nos widgets de plotagem de órbita e polar

• Uma opção para duplicar a exibição selecionada agora está disponível no modo Medição

• Informações adicionais exibidas no gráfico 3D, quando um canal de OT é atribuído

• A funcionalidade Use for Measure no modo Analyze agora abre automaticamente uma configuração recém-criada a partir do arquivo de dados

• Marcadores vetoriais no domínio do tempo agora são exibidos como pontos no gráfico 3D

• O cliente Master agora também pode habilitar ou desabilitar o modo RT para todas as MUs (unidades de medida)

• As propriedades do canal de dispositivos na unidade de medição que estão no modo RT agora estão bloqueadas no cliente mestre

• O importador de dados RT agora oferece a opção de importar os dados diretamente do PC, o que significa que a conexão do dispositivo não é mais necessária.

DewesoftX 2023.2 é uma atualização gratuita para todos os usuários Dewesoft e é compatível com todos os sistemas de aquisição de dados Dewesoft. Você pode baixar a versão mais recente em nosso centro de download.
