Lançamento do DewesoftX 2023.1 - Análise de potência de aeronave, marcadores de processamento e atualizações de análise de órbita

Solução de análise de potência de aeronaves

A análise de potência da aeronave vem em dois módulos e inclui uma longa lista de  resultados de saída calculados projetados de acordo com os padrões de potência da aeronave. Com esses módulos, você pode calcular as saídas de potência da aeronave  sem envolver todos os módulos de potência, permitindo uma configuração mais orientada  às suas necessidades.

O módulo matemático Aircraft power DC  calcula as características de tensão e corrente  para sistemas de alimentação DC, enquanto o  módulo Aircraft AC calcula as  características de tensão, corrente e energia de sistemas monofásicos e trifásicos de 400  Hz.

Antes de ser conectado à rede elétrica e barramento da aeronave e ser aprovado para  aeronavegabilidade, componentes elétricos e fontes de energia, como geradores de  energia CA e CC na aeronave e baterias, devem ser validados.

O processo de validação necessário para os componentes da rede elétrica da aeronave  inclui a verificação de várias características dos sistemas de energia, como amplitude de  modulação CA harmônica, energia desbalanceada em estrela trifásica e amplitude de  ondulação de tensão, para citar alguns.

Os módulos de potência da aeronave estão disponíveis gratuitamente para todos os  usuários do DewesoftX, dando a você acesso a uma ferramenta valiosa para análise e  validação da potência da aeronave.

Melhorias nos marcadores de processamento

Os marcadores de processamento  são uma ferramenta poderosa para análise  aprofundada de medições ativas e dados já adquiridos. DewesoftX 2023.1 oferece novos  aprimoramentos tornando seu trabalho com marcadores ainda mais eficiente, simples e  transparente.

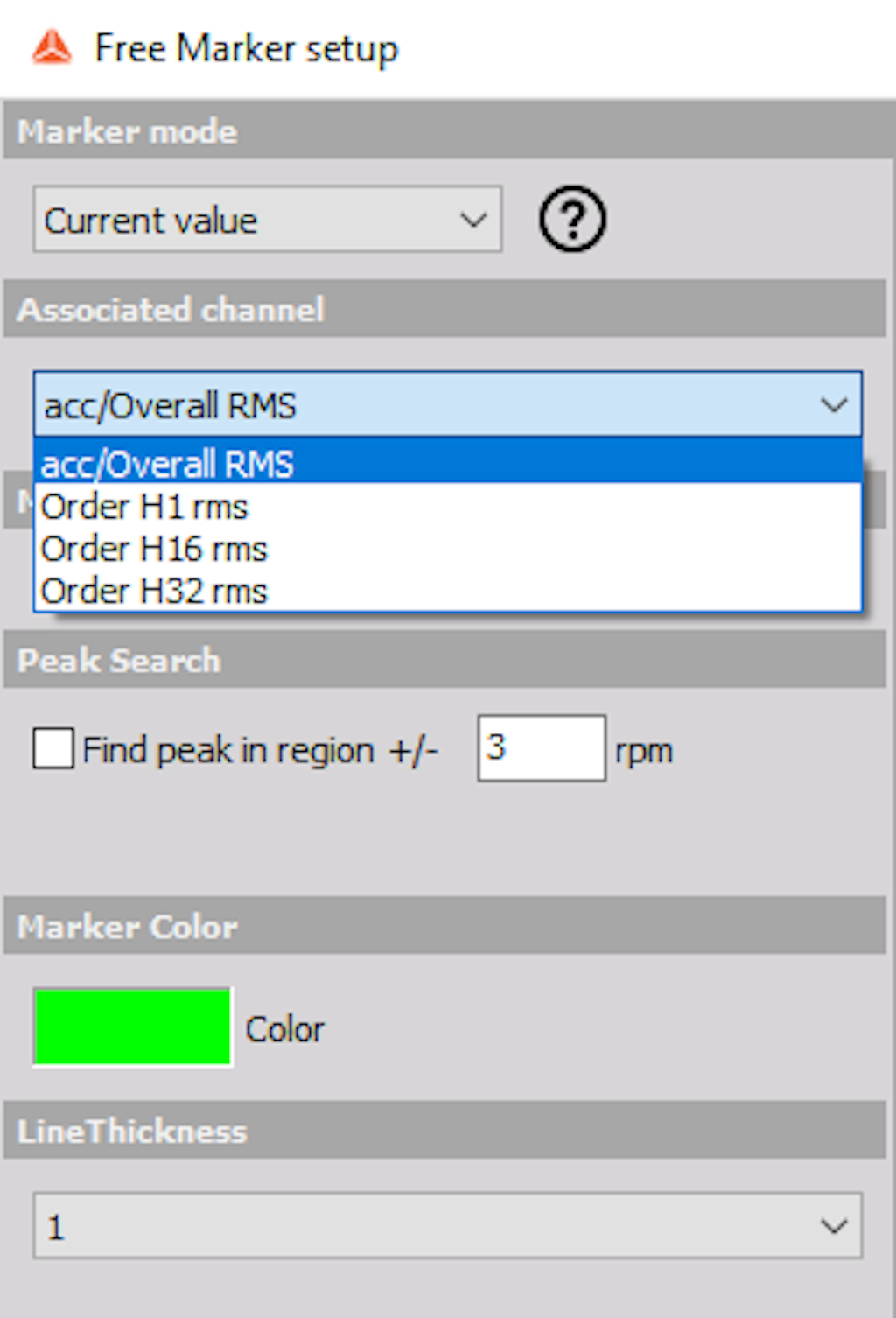

Na janela de configurações do marcador, agora você pode selecionar facilmente qual  canal do widget atribuído o marcador selecionado usará como entrada quando já tiver sido adicionado. A  espessura da linha  dos marcadores de widget 2D também pode ser  aumentada diretamente na mesma janela.

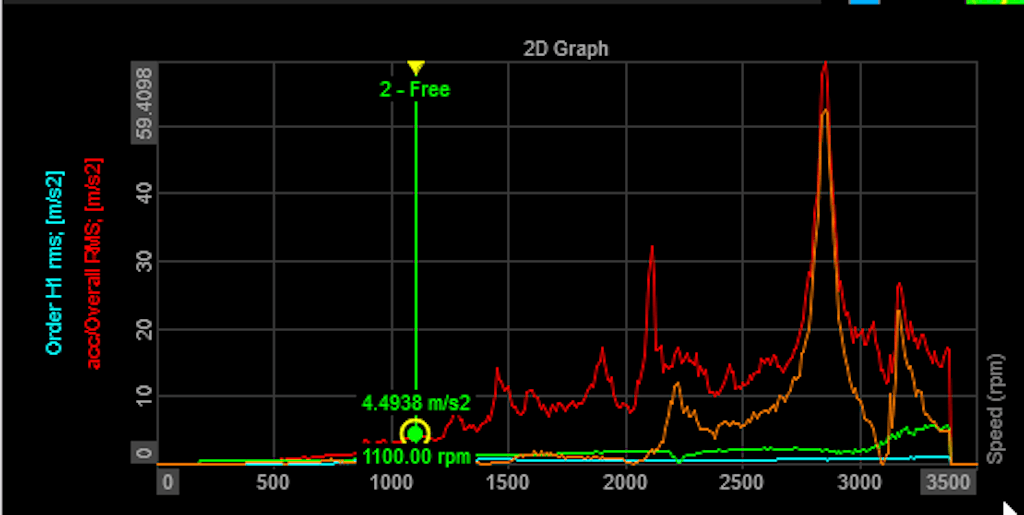

Para agilizar sua análise e interação, reduzimos ao extremo o número de cliques  necessários para mover os fabricantes pelos dados: basta um único clique no marcador  de qualquer lugar para que ele se mova. Além disso, tornando-o ainda mais intuitivo, ao  passar o mouse sobre um marcador, a forma do cursor mudará, indicando em quais  direções você pode mover o marcador.

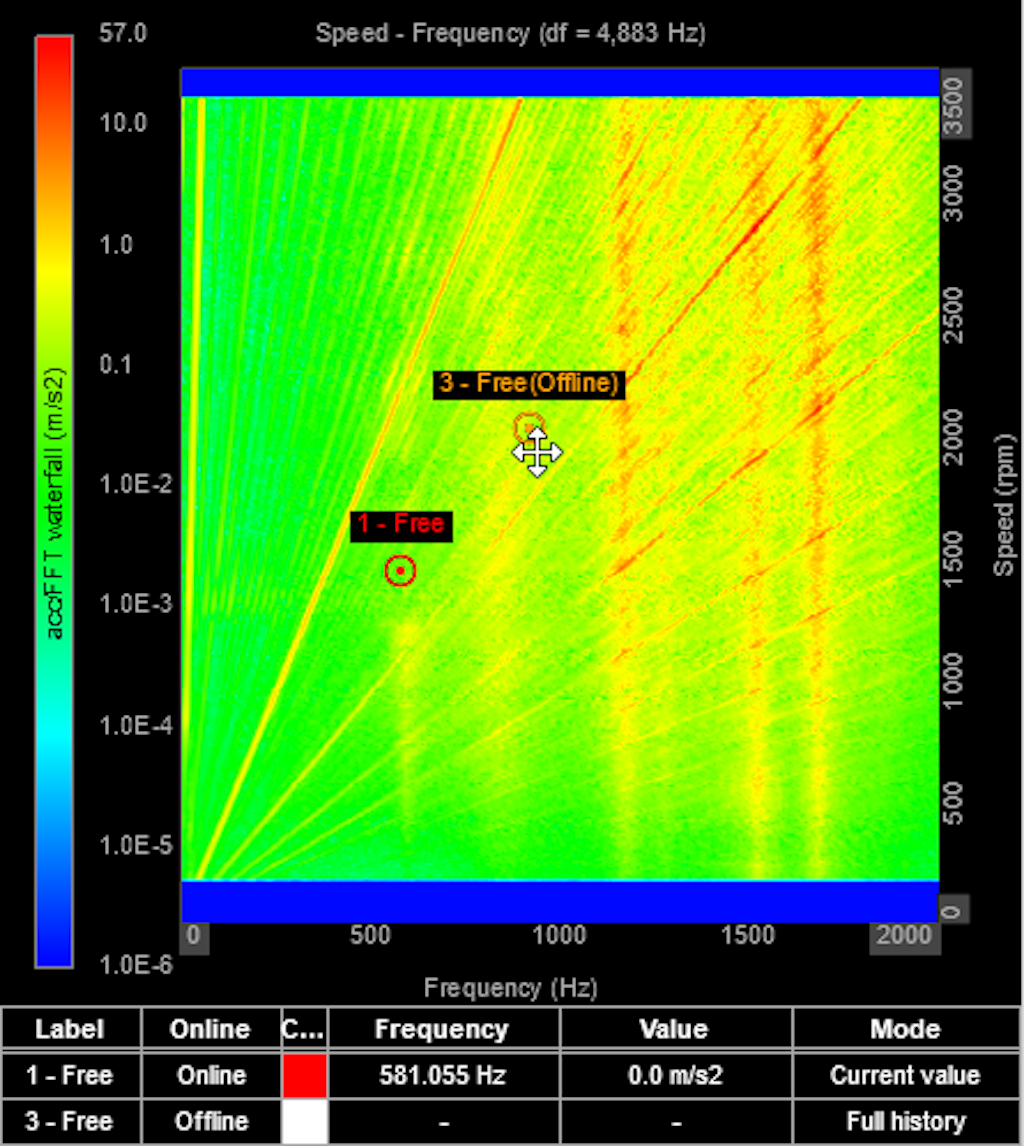

Se o marcador exigir um recálculo completo do arquivo de dados, o aviso próximo a ele o  lembrará disso. A tabela de marcadores também é completada com colunas que  apresentam o status online/offline e o modo de histórico atual ou completo dos  marcadores atribuídos, tornando o comportamento do marcador muito mais evidente do  que antes.

Melhorias na análise de órbita

Adicionamos um lote substancial de melhorias e recursos de análise de órbita  para  fornecer novas funcionalidades interessantes. Eles são definidos com base no feedback  direto do usuário recebido do mercado. Agora, o módulo OA aumentou os recursos para  lidar até mesmo com os casos de uso mais avançados, ainda de maneira fácil de usar.

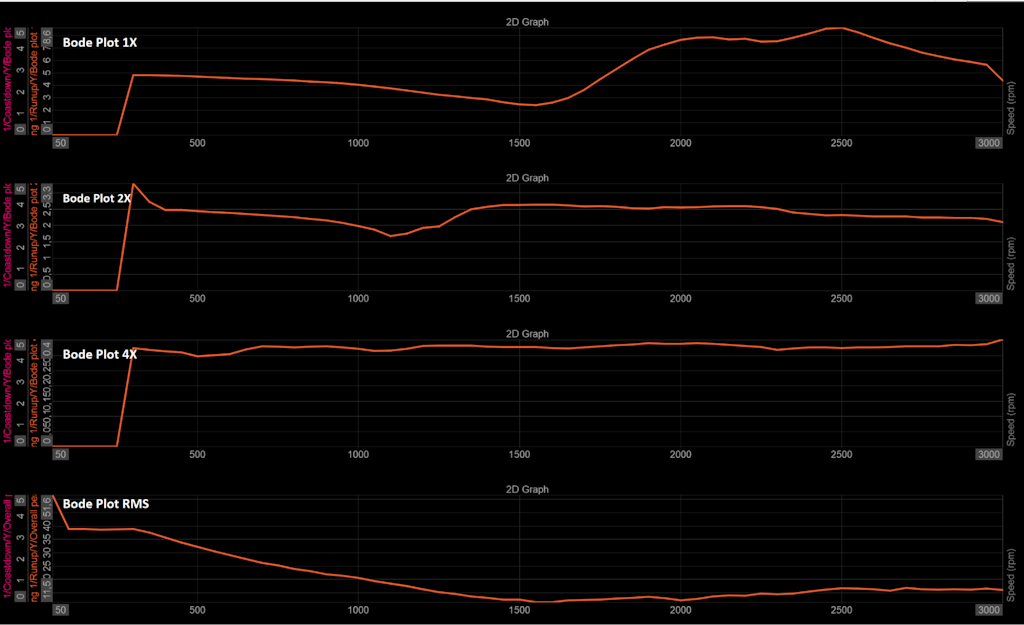

A versão de lançamento 2023.1 inclui uma expansão considerável do cálculo do canal  Bode Plot - agora você pode calcular e exibir os gráficos Bode para cada ordem  especificada na Lista Harmônica. Além disso, seu Bode Plot divide automaticamente entre  aceleração e desaceleração para que você possa comparar facilmente as condições  operacionais da máquina entre os dois estados de execução para toda a faixa de  velocidade do teste realizado. Além das ordens extraídas, o Bode Plot agora calcula e  exibe o conteúdo completo do sinal com diferentes opções de escala (RMS, pico e pico pico).

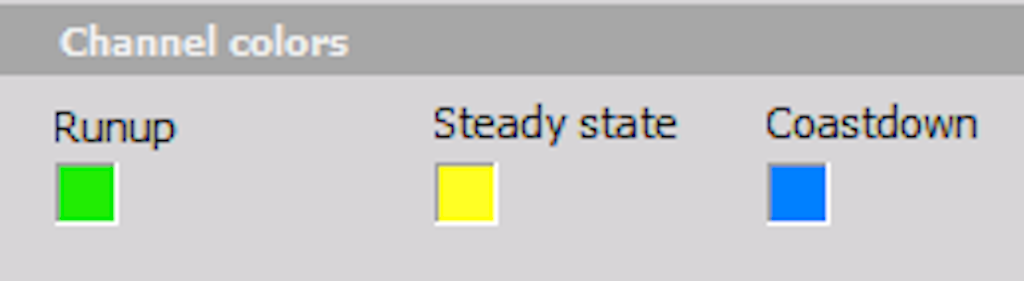

Agora você pode definir saídas dependentes de direção para ter cores de canal distintas,  facilitando a visão geral de quais dados estão relacionados à aceleração, estado  estacionário ou desaceleração:

Atualizamos os recursos de correção/compensação de desvio para aumentar a  usabilidade. Você pode exportar facilmente as correções medidas para fora da Dewesoft  em um formato .txt padrão. A própria correção agora é aplicada aos sinais brutos, o que  significa que todos os cálculos de OA a seguir levam em consideração a correção.

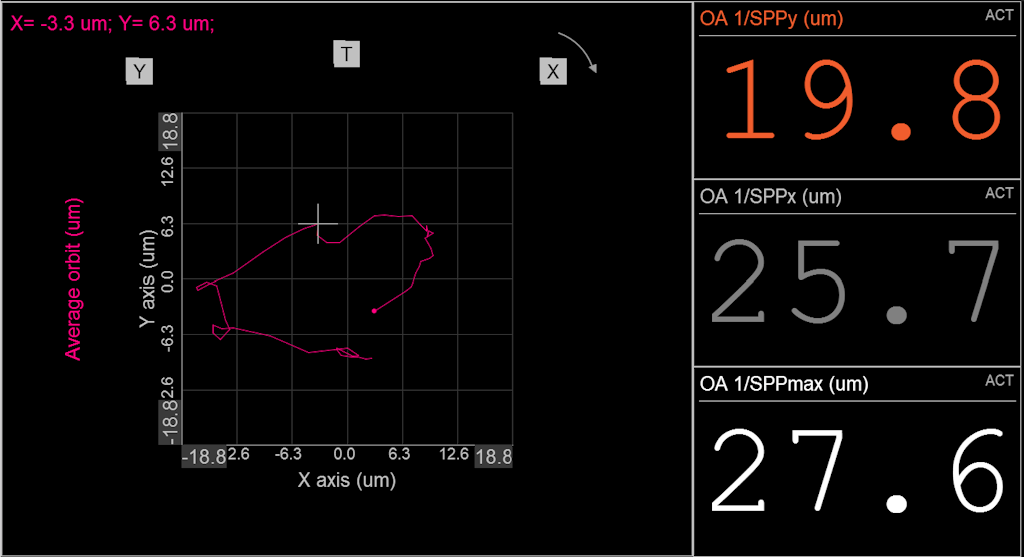

Para uma verificação rápida da condição da máquina, adicionamos cálculos para Sppx,  Sppy e Sppmax à  lista de resultados de saída  - descrevendo a dimensão máxima da  órbita atualmente medida em cada eixo e o valor máximo geral da dita órbita.

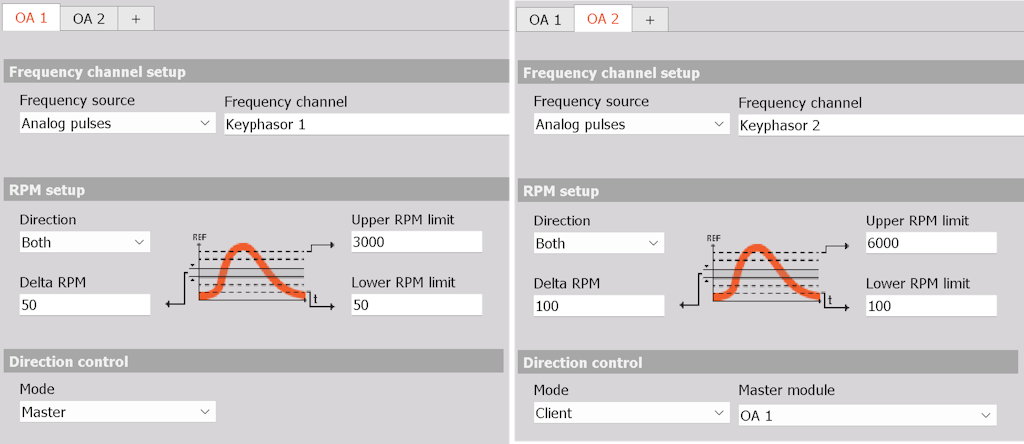

Para enfatizar a facilidade de uso, implementamos uma manipulação rápida da seleção  do estado da máquina ao medir com várias instâncias de análise de órbita - por exemplo,  ao medir na mesma máquina em diferentes estágios. Dessa forma, você pode definir uma  instância Master OA, e seu canal de controle para alternar entre os estados de  inicialização, estado estável e desaceleração da máquina envia as informações para  todas as outras instâncias. Você só precisa alterná-lo uma vez através da instância  Master, então os estados entre as instâncias são perfeitamente sincronizados.

Atualização do cliente Modbus TCP/IP

O protocolo Modbus TCP/IP é uma ferramenta crucial para a comunicação industrial. Ele  permite a comunicação perfeita entre vários dispositivos eletrônicos, particularmente  Controladores Lógicos Programáveis (PLCs) na mesma rede.

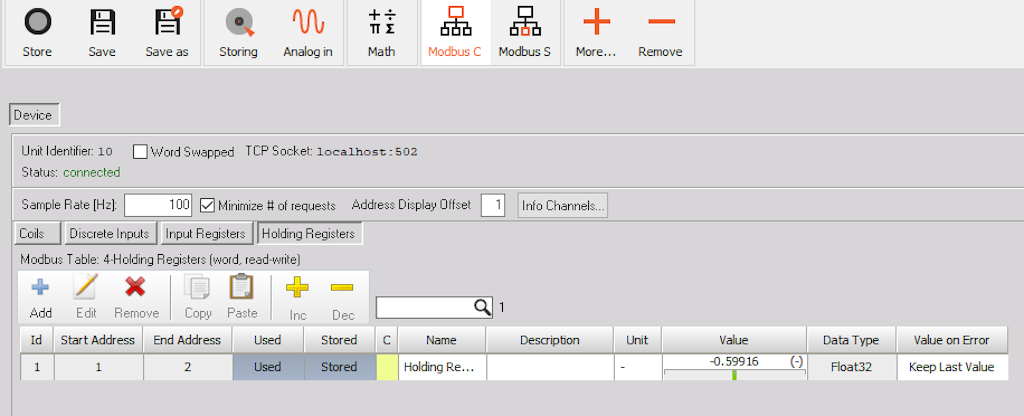

A atualização mais recente para o  cliente Modbus  leva essa funcionalidade para o  próximo nível, permitindo conexões com vários servidores Modbus com o mesmo  endereço IP, mas com diferentes números de identificação. Além disso, expandimos as  possibilidades do cliente Modbus ao permitir que você grave dados nos tipos de objeto  "Holding register" e "Coil" dos canais DewesoftX, desbloqueando todos os recursos  teóricos do protocolo Modbus.

A funcionalidade expandida aumenta consideravelmente as aplicações potenciais do plug in do cliente Modbus em uma ampla gama de aplicações industriais.

Atualização do cliente OPC-UA

OPC-UA (OPC Unified Architecture) é um protocolo de comunicação padronizado que  permite o acesso a várias máquinas, dispositivos e outros sistemas em ambientes  industriais. Você pode trocar dados entre dispositivos de diferentes fabricantes, tornando os cada vez mais relevantes para uso na nova indústria 4.0.

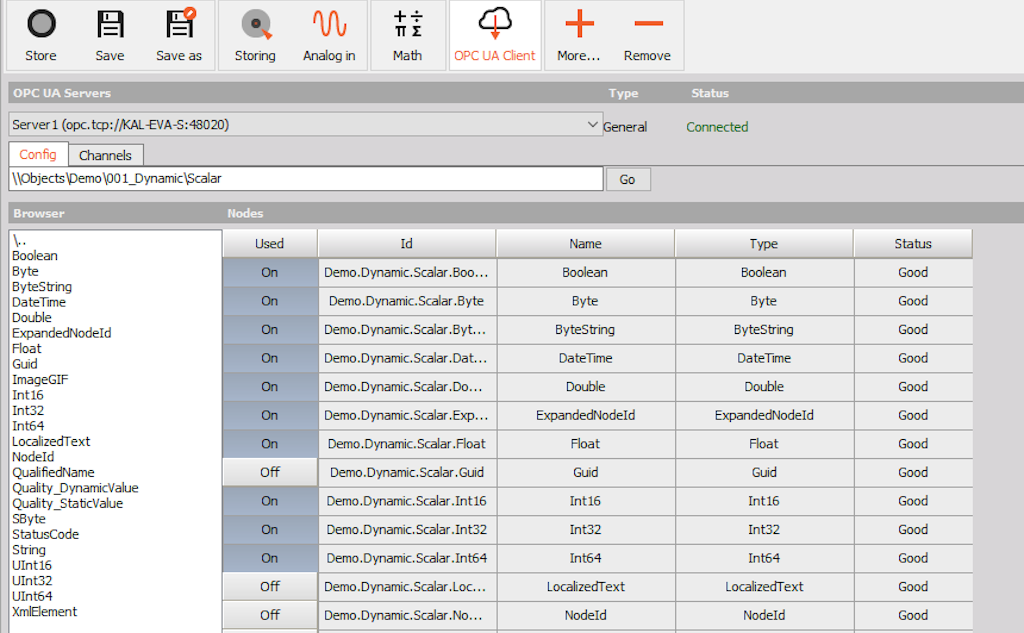

A atualização do cliente OPC-UA inclui muitas melhorias de back-end que refletem  principalmente na compatibilidade total com o servidor OPC-UA v3.X da DewesoftX e  funcionalidade mais estável em combinação com servidores de terceiros. Agora você  pode usar os módulos OPC-UA Client e Server da DewesoftX no mesmo aplicativo sem  hesitação.

A nova versão também apresenta um algoritmo de sincronização aprimorado, tornando os  dados muito mais precisos. Para uma melhor experiência, adicionamos uma janela de  pesquisa para facilitar o gerenciamento de grandes listas de canais e um botão de  reconfiguração para atualizar as propriedades do canal de um servidor online.

Modo de segurança para dispositivos IOLITE

Um dos recursos mais benéficos de um sistema front-end de controle em tempo real é  que ele continua fornecendo dados em tempo real ao controlador sem interrupções  durante a operação do controlador.

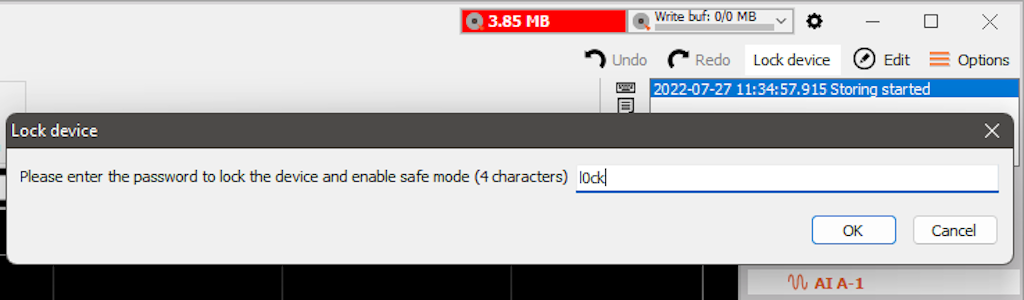

O modo de segurança permite que você bloqueie um  dispositivo IOLITE do DewesoftX  usando uma senha quando a aquisição estiver em execução. Esse recurso evita  alterações não autorizadas no estado do sistema ou nas configurações do  amplificador. Ele garante que os dados em tempo real sejam fornecidos ao controlador até  que seja desbloqueado por uma pessoa autorizada. Mesmo nesses casos, quando o  DewesoftX for fechado à força ou o PC travar, o dispositivo IOLITE continuará fornecendo  dados ao controlador.

O que mais é novo?

Você encontrará detalhes adicionais sobre todos os recursos listados abaixo no  Portal de  Suporte ao Cliente da Dewesoft

• O módulo do analisador FFT  é otimizado para suportar várias instâncias de  análise executadas com taxas de amostragem XHS.

• O módulo Rotor Balancer  oferece suporte ao balanceamento adicionando e  removendo peso.

• Dados de texto  com uma taxa de amostragem inferior a 10 Hz agora podem ser  importados para o DewesoftX

• O módulo Receptor Ethernet  suporta o formato de hora INEA.

• Você pode configurar o módulo FlexRay e  os dispositivos KiRoad  no modo offline  através de portas virtuais sem uma licença adicional.

• O módulo XCP/CCP  agora permite a opção de sincronização PTP para todos os  dispositivos com uma única caixa de seleção.

• O  gráfico 3D  suporta até escala logarítmica para os eixos X e Y. • Você pode habilitar ou desabilitar  a varredura TEDS por canal  dentro do DSGrid  no módulo Analog In.

• O  gráfico 3D  bloqueia os valores de escala e eixo de frequência ao alternar entre  os canais.

• A exportação do Diadem   oferece uma opção adicional para mostrar ou ocultar o  nome do módulo do canal.

DewesoftX 2023.1 é uma atualização gratuita para todos os clientes Dewesoft e é  compatível com todos os  sistemas de aquisição de dados Dewesoft . Você pode baixá-lo  em nosso  centro de download , onde também encontrará um changelog listando todas as  pequenas melhorias e correções de bugs.
