Lançamento do DewesoftX 2022.2 - Gráficos DirectX, cálculos acelerados por GPU, novos Widgets

Temos o prazer de anunciar o lançamento do DewesoftX 2022.2. Este novo pacote de software traz otimização gráfica significativa devido ao novo mecanismo gráfico DirectX. Além disso, atualizamos o módulo Power, tornando-o mais eficiente no processamento de dados em alta velocidade.

A versão do software também está repleta de diversos auxiliares de interface do usuário, desde widgets Text-box e Legend, uma barra de ferramentas de status ajustável com vários novos status até as melhorias aguardadas na configuração de configuração offline. A arquitetura de comunicação AUTOSAR arxml 4.3 é suportada em barramentos CAN e FlexRay, mantendo nossos produtos automotivos atualizados com as mais recentes tecnologias.

Como sempre, o DewesoftX 2022.2 é uma atualização GRATUITA para todos os usuários da Dewesoft. Você pode baixar a versão mais recente em nosso Centro de Download.

Motor gráfico DirectX

O software DewesoftX 2022.2 introduz uma nova estrutura para todos os elementos gráficos que agora são suportados com o mecanismo DirectX. O novo mecanismo gráfico traz gráficos com suavização de serrilhado mais suaves, desempenho otimizado e muitos outros recursos fortes.

Melhorias gráficas em widgets

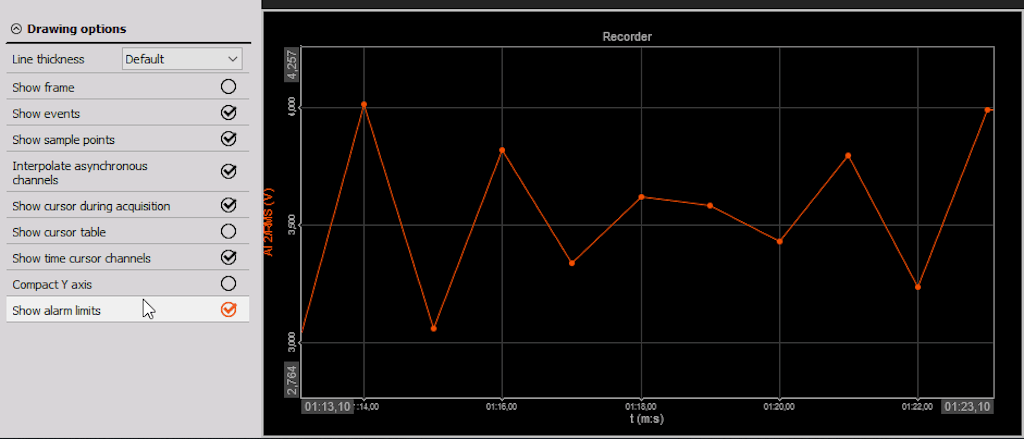

Um desses recursos é, sem dúvida, a capacidade de alterar a espessura das linhas de dados em dados em widgets de gráfico, o que melhora notavelmente sua visão geral dos dados de medição.

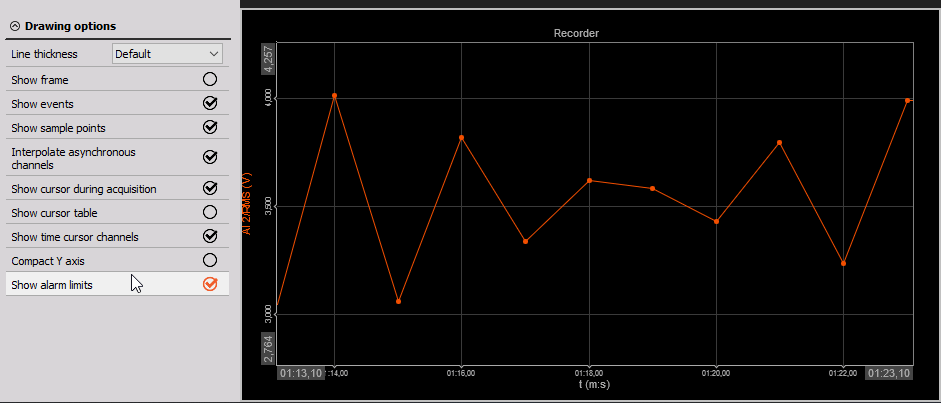

Espessura de linha no widget Recorder

Com o novo motor gráfico, você também ganha a opção de habilitar a transparência do gravador XY e em todos os controles acelerados 3D (Mapa,  gráfico 3DModelo 3DGeometria modal,...).

Esse mecanismo gráfico aumenta o desempenho de todos os widgets acelerados em 3D e também servirá como backend para futuras melhorias de desempenho.

Módulo de energia acelerado por GPU

módulo Power passou por uma grande atualização, melhorando o consumo de memória dos cálculos de GPU em altas taxas de amostragem e a implementação de valores de período e frequência de período para o cálculo de GPU. O cálculo acelerado por GPU desbloqueia o verdadeiro potencial do Power Module, permitindo que ele funcione com uma taxa de amostragem de 15 Ms/s - em perfeita harmonia com o dispositivo SIRIUS-XHS.

A nova visão geral do módulo de análise de energia

O algoritmo Flicker foi reformulado, resultando em velocidades de cálculo mais rápidas, especialmente para emissões de flicker, e canais de depuração adicionais foram adicionados. Isso foi feito em conjunto com um dos maiores órgãos de certificação de turbinas eólicas do mundo. O algoritmo foi validado através de uma série de testes round-robin e passou com louvor - cumprindo completamente com os padrões internacionais.

Configuração de Flicker no módulo de potência

Os valores de período com duração e sobreposição configuráveis ​​também foram movidos para o cálculo da GPU, aumentando ainda mais a velocidade e a precisão. Agora, um valor é calculado a cada milissegundo para a frequência base de 1 kHz. Esta versão também apresenta o canal de frequência de período, tornando a detecção de frequência mais precisae e rápida. A precisão dos valores do período é especialmente importante para a frequência fundamental de carregamento rápido.

Módulo de potência

Criação automática de canais de configuração offline

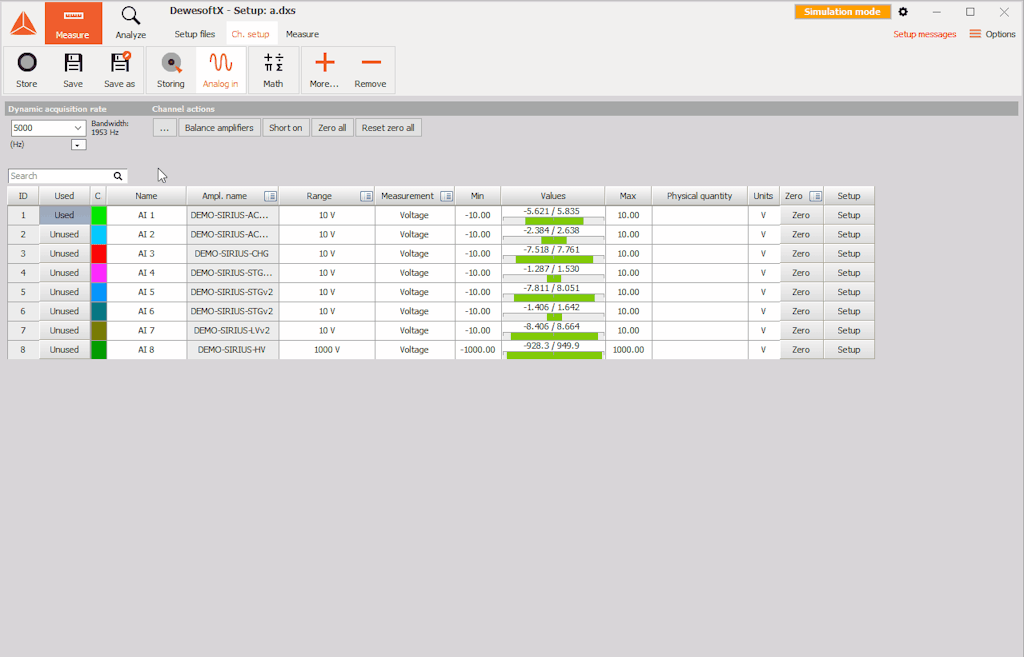

Nas versões anteriores do software DewesoftX, todos os canais usados ​​no modo offline tinham que ser definidos por você na configuração do projeto (configurações de simulação ). Com a nova melhoria de configuração offline, isso não é mais necessário! Ao carregar a configuração no modo de simulação, o DewesoftX agora cria automaticamente os canais AI, AO, DI, DO, CNT, CAN e GPS com base no arquivo de configuração. A preparação da configuração offline agora é mais fácil e rápida do que nunca.

Criação automática de canais de configuração offline

Novos widgets de caixa de texto e legenda

A atualização 2022.2 apresenta dois widgets muito benéficos que trazem uma gama muito maior de opções para personalizar completamente sua tela.

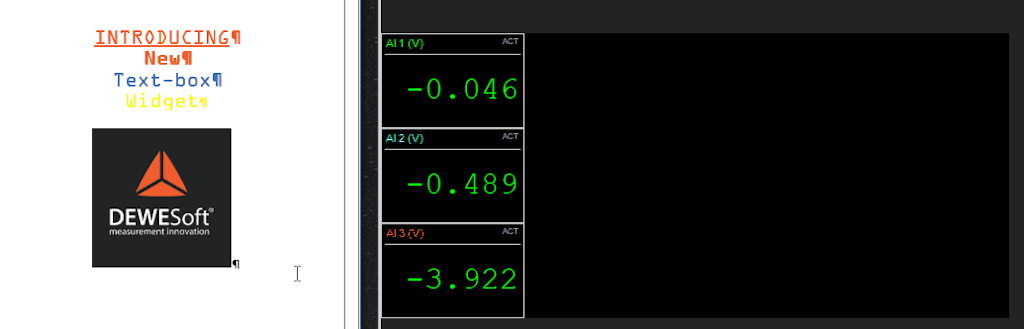

O widget Text-box substituirá o antigo widget Note, mantendo todas as funcionalidades existentes e trazendo diversas melhorias. Agora você pode copiar facilmente o estilo da fonte, a cor e a posição do texto ou das imagens e colá-los diretamente no widget do Microsoft Word, mantendo todas as propriedades..

Fácil copiar/colar texto e imagens do Word para o widget Text-box

Qualquer um dos nossos widgets de gráficos existentes agora pode ser complementado com o widget Legend, oferecendo uma visão geral melhor dos dados apresentados nos gráficos. Ele vem como um widget autônomo, tornando-o livre para se mover pela tela.

Legend widget on 2D graph

Importação ARXML em CAN e FlexRay

Na indústria automotiva, as coisas estão mudando rapidamente. Os cérebros dos veículos, as ECUs, precisam transferir maiores quantidades de dados, o que exige a otimização do fluxo de dados nos ônibus automotivos. Nossos valiosos clientes estão aceitando amplamente a plataforma AUTOSAR padronizada com a qual estamos acompanhando as novas tecnologias. Como resultado, nossa importação ARXML passou por uma grande reformulação, pois agora suporta a versão ARXML 4.3.x, tornando-a mais bem preparada para futuras atualizações.

Nosso módulo CAN foi estendido com as novas funcionalidades que o AUTOSAR versão 4.3.x tem a oferecer. No novo pacote de software DewesoftX, agora você pode decodificar mensagens CAN contendo PDUs de contêiner dinâmico.

Importação recentemente suportada da versão ARXML 4.3.x dentro do módulo CAN e FlexRay

Um pouco mais de trabalho foi feito no módulo FlexRay. Anteriormente, ele suportava apenas a importação de arquivos Fibex, mas agora você pode importar arquivos de banco de dados ARXML e decodificar mensagens contendo PDUs de contêiner dinâmico.

Barra de ferramentas de status personalizável

O DewesoftX agora oferece uma barra de ferramentas de status personalizável na parte superior da tela do software. Isso fornece informações adicionais sobre a configuração do arquivo de instalação e o desempenho do sistema. Vários novos status benéficos são adicionados ao lote já existente.

Barra de ferramentas de status personalizável

Um deles é o Status de configuração ao vivo, que fornece uma visão imediata da configuração do arquivo de configuração e, por isso, simplifica bastante o processo de preparação da configuração. Todos os avisos de configuração são reunidos em um só lugar, facilitando a detecção de quaisquer parâmetros configurados incorretamente. Os avisos de alerta estão relacionados à definição incorreta da fórmula, desconexão do sensor, widget sem canal atribuído e muito mais.

Status de configuração ao vivo

Mais importante ainda, o suporte da estrutura de status permite extensões adicionais de novos status de diversos módulos de software.

Análise de dados durante a aquisição

No mundo da medição, muitas vezes você encontra medições de longo prazo, especialmente em aplicações de monitoramento. É muito inconveniente iniciar a análise após o término da aquisição do data logger, pois você deseja obter todos os dados o mais rápido possível. Com o pacote 2022.2, o DewesoftX apresenta exatamente isso, permitindo que você abra os arquivos de dados durante a aquisição em uma instância diferente ou com outro cliente/escravo na configuração NET. O arquivo de dados conterá dados até o momento da abertura, permitindo que você inicie a análise imediatamente.

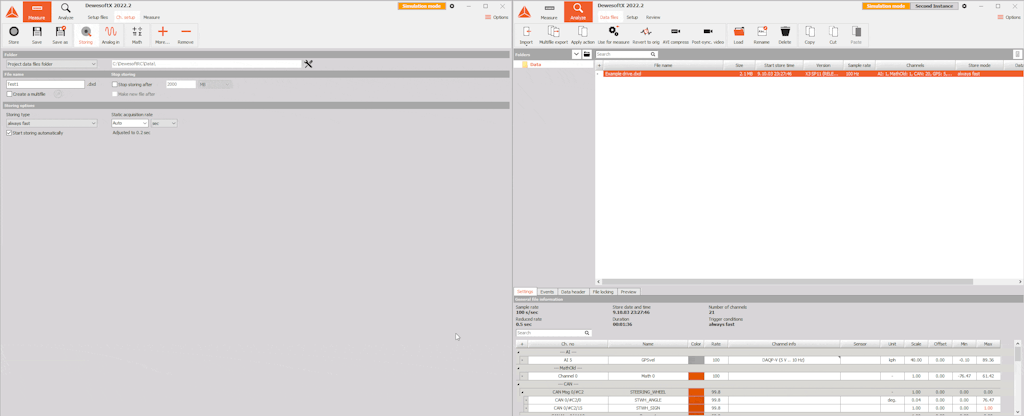

Abrindo arquivos de dados, enquanto armazena

Outro

  • Quando um objeto matemático é removido de um arquivo de dados, o tamanho do arquivo permanece o mesmo, apesar da quantidade menor de dados. O novo recurso de redução de arquivo cria um arquivo menor, sem a necessidade de exportar para o formato *.dxd.

  • Uma janela de caixa de pesquisa agora também pode ser encontrada no módulo Dewesoft NET, o que facilita muito o gerenciamento de um grande número de canais.

  • módulo Dewesoft NET ganhou uma opção avançada adicional, mantendo a conexão NET desabilitada quando você está no modo de análise.

  • gerador de funções foi adicionalmente suportado em Krypton-1xAO (firmware 1.12 ou mais recente necessário) e no SIRIUSe quando usado em modo duplo

  • Nova matemática de síntese de oitava foi adicionada, permitindo que você obtenha facilmente espectros de oitava em resolução selecionável de 1/1 a 1/24 de oitava de qualquer espectro de banda estreita, como FFT ou Transfer Function, atribuído como uma entrada.

  • TAGs de canais definidos pelo usuário agora podem ser exportados para um arquivo XML, permitindo que outros usuários usem sua seleção. Uma pesquisa por canal TAG nos módulos de Fórmula Matemática também é suportada.

  • Novas melhorias tornam mais fácil, seguro e transparente o uso de várias instâncias DewesoftX. Além disso, pastas de sistema separadas não são mais necessárias.

  • Ao atualizar o Dewesoft X, clicar em "Sim"; na janela "Novos plug-ins disponíveis"; deve selecioná-los automaticamente para instalação

  • A correção de fase de passagem dupla adequada foi adicionada para filtros IIR e CFCno modo de análise.

O DewesoftX 2022.2 é uma atualização gratuita para todos os clientes Dewesoft e é compatível com todos os sistemas de aquisição de dados Dewesoft. Você pode baixá- lo em nosso centro de download, onde você também encontrará um registro de alterações listando todas as pequenas melhorias e correções de bugs. Informações adicionais sobre recursos específicos nesta versão também estão disponíveis no portal de suporte ao cliente da Dewesoft.
