DewesoftX 2021.5 Released - Grandes atualizações para Análise de Ordem, Teste Modal de varredura senoidal, marcadores de processamento e exportação para Excel

Melhorias na análise Ordem

O  módulo de Análise de Ordem recebeu uma grande atualização com foco principal na otimização de desempenho. Agora, ele permite que a Dewesoft cubra as aplicações de máquinas rotativas mais avançadas com ainda menos limitações do que antes.

A atualização apresenta um conjunto de novos recursos poderosos, como a capacidade de realizar a extração das ordens em comparação com qualquer grandeza de referência além da velocidade. Também permite definir taxas de velocidade diretamente no software. Isso o torna perfeito para uso em caixas de engrenagens ou em qualquer local em sua máquina que gire na proporção da fonte de frequência medida.

Para fazer com que a extração da ordem seja executada da maneira mais suave possível, adicionamos as opções de mediana e média ao Angle Sensor Math subjacente e implementamos a histerese para a determinação da frequência. O novo módulo Order Tracking Analysis também oferece suporte à extração de fase de inter-harmônicos, além da amplitude, e o recurso de referência de fonte de frequência ajustável permite a extração da fase do harmônico em relação à posição de pulso zero ou de primeira ordem.

E para expandir o poder de análise do novo OT ainda mais enquanto o aproximamos do usuário, adicionamos o suporte para ponderações de frequência padrão (A, B, C, D, Z) e integração / derivação direta das grandezas de entrada.

Saiba mais:

Análise de ordem

Teste modal - Teste de varredura senoidal MIMO

Nesta atualização de teste modal, a varredura senoidal se junta aos métodos aleatórios contínuos e de burst previamente disponíveis para estruturas com vários Shakers por meio das saídas analógicas da Dewesoft. Este modo permite que você excite a estrutura ao longo da faixa completa de frequências em uma banda especificada de uma forma mais sistemática do que com métodos aleatórios.

Estruturas excitadas com Shakers podem ser perigosas e podem representar um risco de danificar a estrutura, especialmente se o ganho de excitação for muito alto. Para evitar danos acidentais às estruturas no início da medição, implementamos um novo botão “Iniciar saída analógica” que permite iniciar manualmente a excitação quando estiver pronto.

Para oferecer a você uma experiência melhor, também redesenhamos completamente as outras telas de teste modais geradas automaticamente. Cada aplicativo tem seu próprio display com uma sensação consistente entre eles: Pré-teste, Martelo de impacto, Shaker, ODS e Análise de dados medidos. Com apenas um clique, as exibições predefinidas permitem que você veja todos os resultados e controles mais comuns para uma aplicação específica.

Saiba mais:

Teste modal e análise modal

Melhorias nos marcadores de processamento

Os marcadores de processamento Dewesoft receberam inúmeras melhorias de usabilidade e qualidade de vida. Para maior clareza, as saídas do marcador no seletor de canal foram reorganizadas em pastas e agora apresentam um indicador “selecionado” próximo aos canais de saída do marcador selecionado.

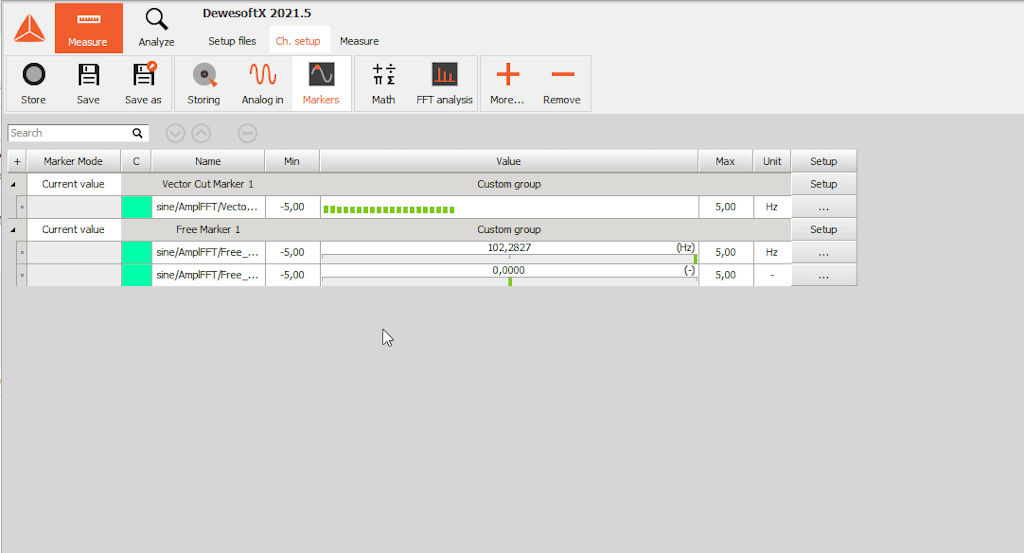

Um novo módulo de marcadores fornece uma visão geral de todos os marcadores adicionados, dá acesso à sua configuração e permite alternar rapidamente entre os modos de marcador usando a funcionalidade DSGrid.

Finalmente, o recurso de fonte de entrada de canal, que até agora estava disponível apenas para alguns marcadores de gráfico 2D, pode ser usado com todos os marcadores de corte de matriz no gráfico 3D.

Melhorias na exportação de dados

Um dos formatos de exportação mais usados, o Microsoft Excel (.xlsx), recebeu uma melhoria significativa. Ter o Excel instalado no mesmo PC que o DewesoftX não é mais necessário para exportar .dxd para .xsls. Além disso, o processo de exportação agora é aproximadamente duas vezes mais rápido. Observe que isso só é válido para o tipo de exportação de arquivo e não para a exportação de modelo do Excel.

Além disso, otimizações significativas foram feitas na exportação HDF5, que agora é aproximadamente 10 vezes mais rápida ao exportar dados reduzidos e 1,5 vezes mais rápida ao exportar dados em velocidade total.

Outras atualizações

• Agora você pode iniciar ou parar o gerador de função usando um canal de controle.

• Você pode configurar a cor para baixo individualmente no modo de botão up-down do widget de exibição de controle de entrada.

• O texto do Aviso de evento agora é exibido diretamente no widget do gravador.

• Pacotes de script C ++ agora podem ser bloqueados para números de série de dispositivos e adequadamente atualizados sem perder referências no arquivo de configuração.

• O compartilhamento da área de trabalho do Windows substituiu o VNC como o protocolo padrão para acessar a configuração de instalação de computadores remotos em um sistema distribuído Dewesoft NET.

• A barra de status oferece uma indicação mais clara do modo de medição e pode ser usada para iniciar ou parar dispositivos RT.

DewesoftX 2021.5 é uma atualização gratuita para todos os clientes Dewesoft e é compatível com todos os sistemas de aquisição de dados Dewesoft. Você pode baixá-lo de nosso centro de download, onde também encontrará um changelog listando todas as pequenas melhorias e correções de bugs. Informações adicionais sobre recursos específicos neste lançamento também estão disponíveis no portal de suporte ao cliente da Dewesoft .
