Apresentando o Transdutor de Corrente DC-CT-1000I-S22DA: Um avanço na Medição de Corrente

Os novos transdutores de corrente DC-CT® oferecem todos os benefícios de um transdutor de corrente de fluxo zero com menor consumo de energia e em um formato menor. DC-CT-1000I-S22DA é o primeiro produto da família de produtos DC-CT®.

Transdutor de corrente de fluxo zero DC-CT-1000I

O transdutor de corrente DC-CT-1000I foi projetado para aplicações precisas de medição de corrente. A tecnologia DC-CT® representa um Sensor de Fluxo Platiše (PFS) que é usado em uma configuração de circuito fechado para oferecer todos os benefícios de um transdutor de corrente de fluxo zero, mas com menor consumo de energia e em um formato menor.

A tecnologia de detecção de corrente DC-CT® é adequada para medições precisas de corrente no sentido mais amplo da palavra. O dispositivo oferece uma ampla faixa de medição, alta largura de banda, excelente linearidade, precisão muito alta, desvio de temperatura muito baixo e menor consumo de energia em comparação com outros transdutores de corrente do tipo fluxo zero.

DC-CT® Current Sensing Technology ExplainedSee how the new DC-CT® current sensing technology works and how it is compared to other current sensing technologies.

O primeiro produto da família DC-CT é o DC-CT-1000I-S22DA. Este modelo de transdutor pode medir corrente DC de até 1000 A e corrente AC de até 707 Arms. A alta largura de banda (-3 dB @ 500 kHz) permite medições precisas nas aplicações mais exigentes, como testes de motores elétricos e inversores.

O sensor oferece alta linearidade (<100 ppm), estabilidade de temperatura (3 ppm/K) e baixo ruído (4 ppm RMS @ 100 kHz), resultando em um alto nível de precisão de 0,02%.

O transdutor de corrente DC-CT-1000I-S22DA oferece até 1000 amperes de faixa de medição contínua em um dos menores formatos do mercado. O diâmetro interno é de 22 mm. O formato compacto é possibilitado pelo menor consumo de energia.

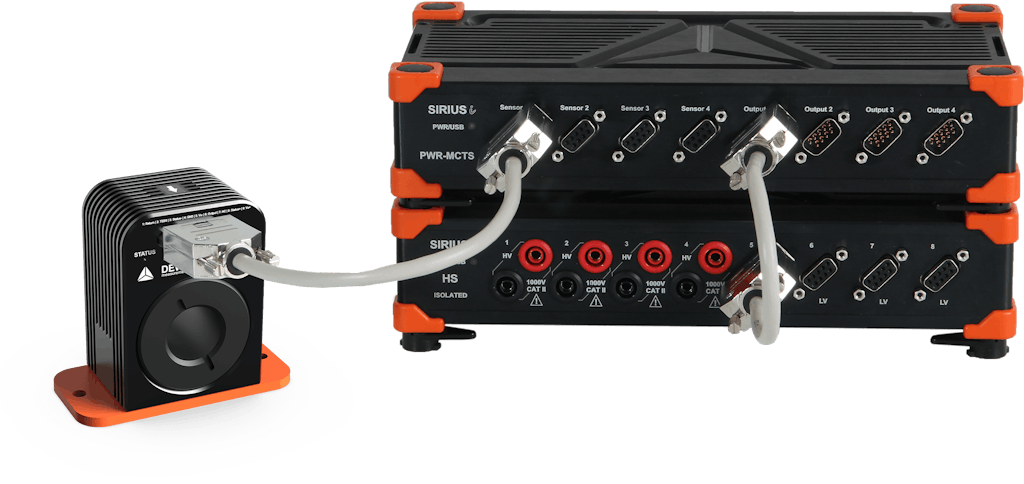

Uma única fonte de alimentação SIRIUSi-PWR-MCTS2 alimentará facilmente quatro sensores DC-CT sem quaisquer limitações. Os sinais dos sensores são então levados para qualquer entrada de baixa tensão, por exemplo SIRIUS LV ou STG.

O DC-CT-1000I-S22DA combina perfeitamente com nossos analisadores de potência e sistema de aquisição de dados com entradas de alta tensão:

• Analisadores de potência SIRIUS XHS

• Analisador de potência SIRIUS XHS-PWR

• Analisadores de potência SIRIUS HS

Combinados, isso cria um sistema de aquisição excelente e preciso para as mais complexas aplicações de Análise de Potência e Análise de Motores Elétricos.

Características principais

• Alta precisão: Alta precisão de 0,02% das medições de corrente em toda a faixa de medição até 1000 A.

• Excelente imunidade: Um único núcleo sem intervalos permite imunidade a campos magnéticos externos com a mais alta sensibilidade possível.

• Suporte TEDS: Tanto o próprio sensor quanto o resistor de carga possuem compatibilidade TEDS integrada, o que o torna plug-and-play. Conectar o transdutor de corrente ao dispositivo DAQ iniciará o reconhecimento automático do sensor e as configurações serão definidas automaticamente.

• Isolamento: Isolamento galvânico entre primário e secundário conforme IEC 61010-1 CAT II 1000 V.

• Baixo offset: Um design de núcleo compacto e sem intervalos permite uma remanência magnética muito baixa e, portanto, um offset de corrente geral muito baixo.

Configurações típicas

Para mobilidade elétrica trifásica típica, análise de rede elétrica e qualidade de energia, recomendamos as seguintes configurações:

• Hardware

  • SIRIUSi-XHS-4xHV-4xLV: Analisador de potência quadrifásico de alta velocidade, alta dinâmica e alta largura de banda.

  • Fonte de alimentação SIRIUSi-PWR-MCTS2 para até quatro transdutores de corrente DC-CT-1000I-S22DA.

  • 3x DC-CT-1000I-S22DA: Transdutor de corrente DC-CT de alta precisão.

• Software

  • DewesoftX Professional: O software base está incluso GRATUITAMENTE em todos os hardwares Dewesoft.

  • DEWESOFT-OPT-POWER: Opção do DewesoftX para análise de energia elétrica e qualidade de energia. O módulo calcula mais de 100 parâmetros baseados em tensão e corrente como P, VA, VAR, cos phi, Harmônicos, frequência, etc. Saiba mais.

  • DEWESOFT-OPT-MOTOR-ANALYSIS: Opção do DewesoftX para cálculo da eficiência do motor. Calcula a transformação Clark-Park a partir de ângulos elétricos e mecânicos e parâmetros de potência mecânica, como perdas, eficiência e mapeamento de eficiência. Saiba mais.

Para saber mais, visite a página de produto dos transdutores de corrente DC-CT®:

Transdutores de Corrente DC-CT®O melhor sensor de corrente AC⚡DC disponível hoje!
