DewesoftX 2023.4 – jetzt mit bedingungsbasierten Kanalgrenzen

Bedingungsbasierte Kanalgrenzen

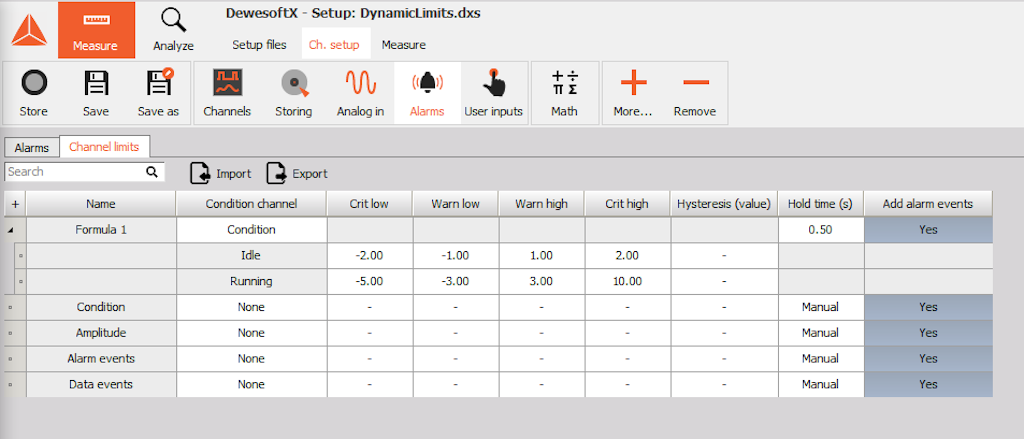

Um Kanalwerte in Ihren Messungen zu überwachen, können Sie ja bereits unterschiedliche Warn- und kritische Schwellwerte festlegen, die eine visuelle Warnbenachrichtigung auslösen, wenn sie überschritten werden. In komplexeren Anwendungen kann es zudem notwendig sein, verschiedene Kanalwerte zu überwachen, abhängig vom Zustand des Prüflings. Innerhalb des Alarmmoduls können Sie nun ganz einfach verschiedene Kanalgrenzen für unterschiedliche Betriebszustände (z.B. Maschinenzustände) festlegen.

Für die Definition der verschiedenen Betriebszustände benötigt man einen Bedingungs-Kanal. Die diskreten Werte des Kanals zeigen verschiedene Betriebszustände an, wie zum Beispiel Leerlauf oder Maximallast des Motors. Darüber hinaus können Sie die Konfiguration der Kanalgrenzen exportieren und mit externen Tools wie Microsoft Excel anpassen. Sie können Ihre angepasste Konfiguration später auch wieder ins System zurück importieren.

Bei Verwendung dynamischer Kanalgrenzen zeigt der Rekorder zusätzlich eine Beschriftung an, die über den aktuellen Messzustand informiert. Die Software zeigt die Zustandsbeschriftung auch auf digitalen Messgeräten und Überlastanzeigefeldern an. Die Visualisierung passt sich dynamisch an den aktuellen Zustand an, wenn sich die Bedingungen ändern.

Achsenwerte in mehreren Widgets gleichzeitig ändern

Bei den meisten Messungen werden die Messdaten in mehreren Widgets angezeigt, um einen klaren Überblick zu bieten. Daher ist es wichtig, eine schnelle und einfache Methode zur Skalierungsanpassung der Widget-Achsen zu haben. Nun können Sie den Wert der Achse gleich in einem einzigen Schritt anpassen, nicht nur für Kanäle, die einem einzelnen Widget zugewiesen sind, sondern für alle Kanäle, die der gesamten Widget-Gruppe zugewiesen sind.

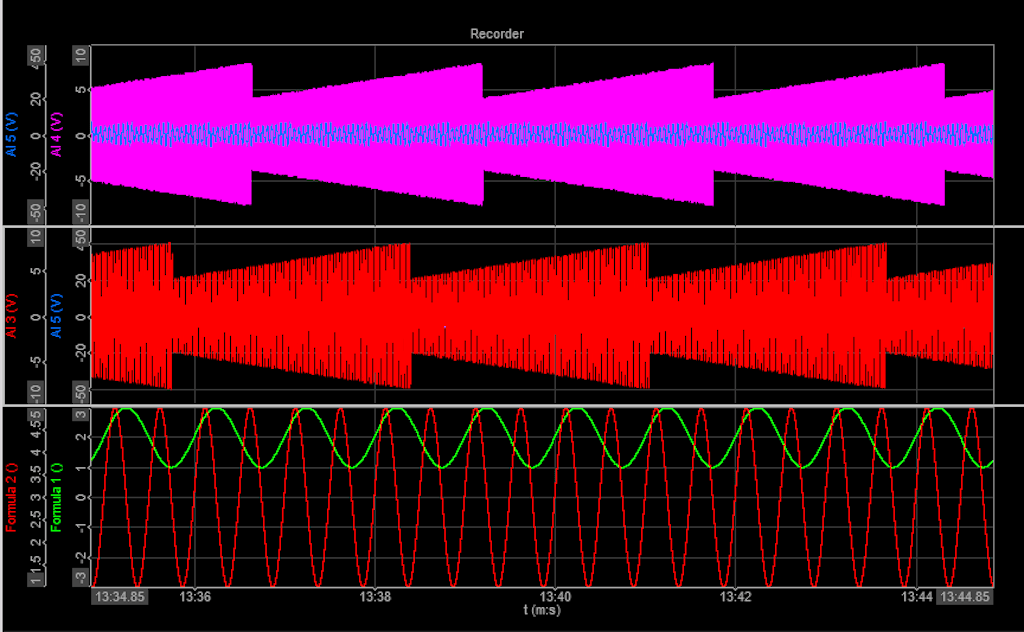

Um die Y-Achse an die höchsten und niedrigsten aktuellen Werte der zugewiesenen Kanäle anzupassen, halten Sie einfach die STRG- und ALT-Taste gedrückt und klicken Sie auf die Y-Achse. Alternativ können Sie mit derselben Tastenkombination und einem Rechtsklick die Achsenwerte auf die standardmäßigen Mindest- und Höchstwerte einstellen, die für jeden zugewiesenen Kanal definiert sind.

Weiters können Sie ab jetzt einen benutzerdefinierten Mindest- oder Höchstwert für alle Y-Achsen in der gesamten Widget-Gruppe festlegen. Drücken Sie einfach die STRG- und ALT-Tasten, während Sie das entsprechende Dropdown-Menü öffnen.

PCAP (Packet Capture) Export

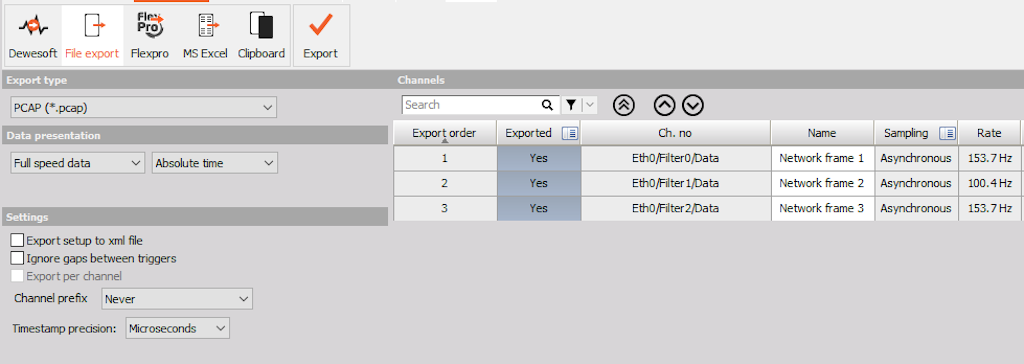

Wir haben unserem bereits breiten Spektrum an Exporttypen einen neuen PCAP (Packet Capture) Export hinzugefügt. Und wie immer ist die neue Exportoption für alle DewesoftX-Benutzer kostenlos. Mit dem PCAP-Export können Sie erfasste Netzwerkpaketdaten bequem exportieren, was eine ausgezeichnete Ergänzung zu unserem Ethernet-Receiver-Modul darstellt.

Beim Exportieren von Daten im PCAP-Format müssen Sie in den DewesoftX-Einstellungen die Telemetrie-UTC-Absolute Zeit verwenden, um die Genauigkeit der Zeitstempel der Daten sicherzustellen.

LIN Master Transmit

Bisher wurde das LIN-Modul ausschließlich für die Datenerfassung von LIN-Netzwerken entwickelt. Aufgrund der wachsenden Nachfrage nach Tests von Automobilkomponenten haben wir jedoch erkannt, dass eine Master Funktionalität unumgänglich ist. Dadurch kann DewesoftX die LIN-Komponenten unter Test steuern, ohne dass ein zusätzlicher externer LIN-Master erforderlich ist.

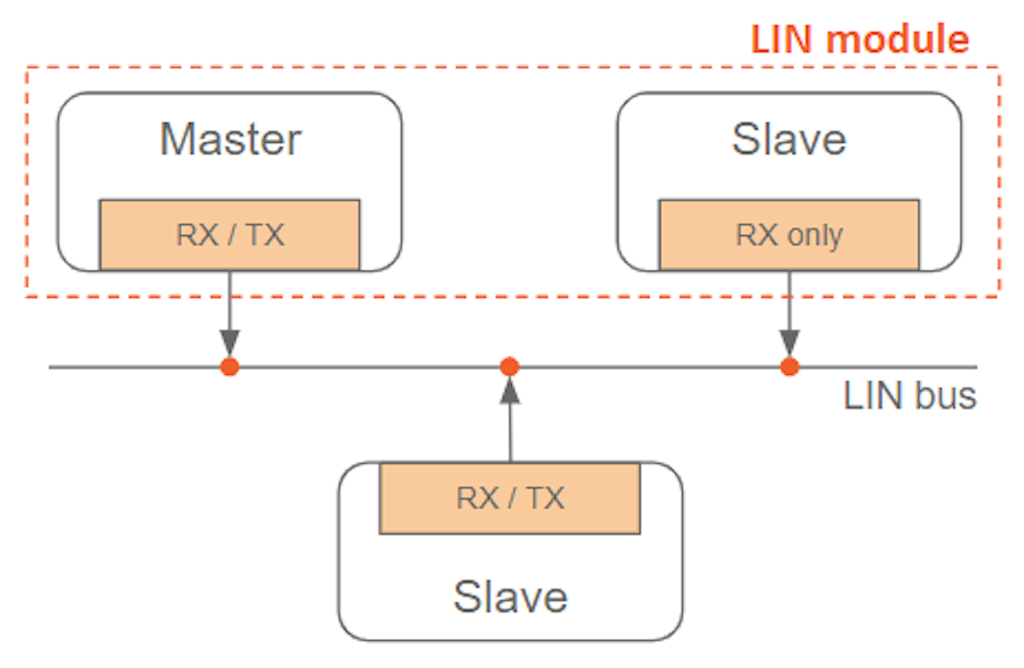

Mit dem neuen Modul kann DewesoftX die Rolle eines LIN-Masters übernehmen. Es fordert periodisch definierte LIN-Frames von anderen verbundenen Slave-Knoten an. Außerdem kann es Daten von jedem DewesoftX-Kanal ins Netzwerk verpacken und übertragen. Bitte werfen Sie einen Blick in unser LIN-Bus-Handbuch für detaillierte Anleitungen und weitere Informationen.

Was gibt es noch Neues?

Weitere Details zu allen unten angeführten Funktionen finden Sie im Dewesoft-Kunden-Support-Portal:

• Änderung der Messparameter an EtherCAT-Geräten mit mehreren Kanälen ist nun, dank der Unterstützung von Multi-Thread-Befehlen, wesentlich schneller.

• FFT-Peak-Hold (Maximum Spitzenwert über gesamte Messdauer) ist jetzt einfach als Zusatzkanal per Checkbox anwählbar.

• Der Frequenzbereich kann jetzt im FFT- und OT-Modul zusätzlich limitiert werden.

• Die neueste Version des Rotorauswuchtungs-Widgets beinhaltet anpassbare Korrekturmassen, Umschaltung zwischen verschiedenen Masseneinheiten, Drehung im Uhrzeigersinn (CW) und gegen den Uhrzeigersinn (CCW) sowie die Berechnung der Referenzposition aus dem Probegewicht oder der Keyphasor-Position.

• Zeichnen von Pfeilen zur Richtungsangabe der aktuellen gemessenen DOF-Gruppen in der Modalgeometrie.

• Hinzufügen mehrerer oberer oder unterer Grenzwerte in der Vektor-Referenzkurven-Mathematik.

• Verwendung von Einzelwertkanälen (z.B. Steuerkanäle) als dynamische Grenzwerte in der Array-Statistik-Mathematik.

• ASAM ODS-Export wurde um das NVH-Anwendungsmodul auf Basis des ASAM-Standards erweitert.

• Das Chapter-10-Modul kann nun direkt nicht-decodierte, rohe CAN-Nachrichten in den CH10-Datenstrom umwandeln.

• Wenn das DS Battery Pack angeschlossen ist, werden der Verbindungsstatus und die FW-Version jetzt in DewesoftX angezeigt.

• Kanäle können jetzt direkt im Kanal-Setup auf Typ „diskret“ eingestellt, und deren Zustandswerte definiert werden.

• Die Anzeigebildschirme von DewesoftX können jetzt ganz einfach in Report-Bildschirme und umgekehrt übertragen werden.

•  Historian Importer ist jetzt für die Verwendung mit MQTT-basierten Historian-Server-Bereitstellungen verfügbar (der Historian Importer verwendet selbst das HTTPS-Protokoll für die Kommunikation mit der Datenbank).

DewesoftX 2023.4 ist ein kostenloses Upgrade für alle Dewesoft-Kunden und ist mit allen Dewesoft-Datenerfassungssystemen kompatibel. Sie können es von unserem Download-Center herunterladen, wo Sie auch ein Changelog mit allen Verbesserungen und Fehlerkorrekturen finden.
