Analyseur de puissanceMesure et analyse de haute précision de la puissance électrique [AC⚡DC]

L'analyseur de puissance Dewesoft n'est pas seulement le plus petit analyseur de puissance au monde, mais c'est aussi le plus puissant. La plate-forme matérielle flexible associée à de puissantes fonctionnalités logicielles offre des possibilités de test uniques pour tout type de mesure électrique.

Les analyseurs de puissance Dewesoft peuvent mesurer avec précision les signaux directs de haute tension et de courant, mais ne s'arrêtent pas là. Ils peuvent également mesurer les vibrations, la température, le GPS/GNSS, le bus CAN, la vidéo et de nombreuses autres données entièrement synchronisées.

15 MS/s/ch

15 MS/s/ch

Largeur de bande de 5 MHz

Largeur de bande de 5 MHz

Haute tension

Haute tension

Tension

Tension

Isolation CAT II 1000 V

Isolation CAT II 1000 V

Isolation CAT III 600 V

Isolation CAT III 600 V

Courant

Courant

Courant alternatif

Courant alternatif

Courant continu

Courant continu

Résistance

Résistance

Vibrations

Vibrations

IEPE

IEPE

Température

Température

Thermocouple

Thermocouple

RTD

RTD

RPM

RPM

Torque

Torque

Contrainte et Déformation

Contrainte et Déformation

Force

Force

Angle

Angle

Compteur et Encodeur

Compteur et Encodeur

Fréquence

Fréquence

Analyseur FFT

Analyseur FFT

Analyse dynamique du signal

Analyse dynamique du signal

CAN bus

CAN bus

J1939

J1939

CAN FD

CAN FD

OBDII

OBDII

XCP/CCP

XCP/CCP

FlexRay

FlexRay

GPS et GLONASS

GPS et GLONASS

E/S numérique

E/S numérique

Orientation

Orientation

Vidéo

Vidéo

Vidéo ultra-rapide

Vidéo ultra-rapide

Vidéo thermique

Vidéo thermique

SSD

SSD

Batterie

Batterie

Compatible TEDS

Compatible TEDS

Compatible DSI

Compatible DSI

Full HD

Full HD

EtherCAT

EtherCAT

Ethernet

Ethernet

Synchronisation PTP

Synchronisation PTP

DVI

DVI

Carte SD

Carte SD

compatible avec openDAQ

compatible avec openDAQ

Analyseur de puissance Points forts

Facile à utiliser

Les analyseurs de puissance Dewesoft offrent des capacités plug-and-play avec le logiciel primé DewesoftX. Le matériel et les capteurs sont automatiquement détectés. Il suffit de sélectionner les canaux d'entrée et les paramètres de puissance que vous souhaitez calculer, et le module d'analyse de puissance s'occupe du reste.

Calculs de puissance

Le système calcule plus de 100 paramètres de puissance, notamment P, Q, S, PF et cos phi. Il offre également des capacités complètes d'enregistrement de données brutes, ainsi que des fonctions telles que l'oscilloscope, la FFT et l'analyse des harmoniques. Ces calculs peuvent être effectués en ligne et en post-traitement.

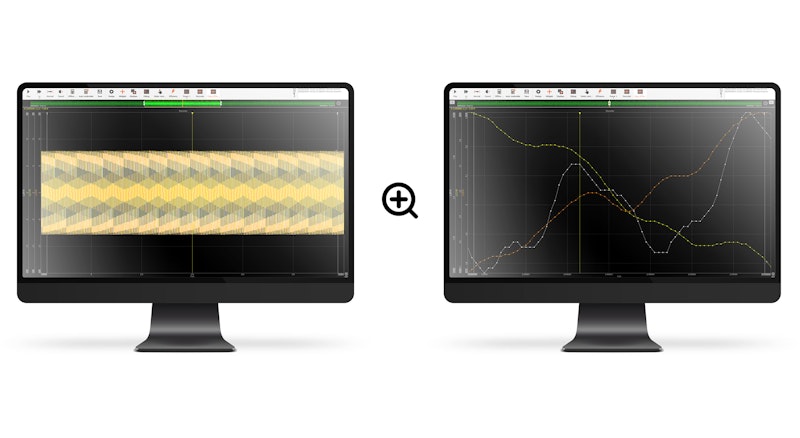

Stockage de données brutes

Nos analyseurs de puissance stockent toujours les données brutes, ce qui vous permet de recalculer tous les paramètres lors de la phase de post-traitement.

Taux d'échantillonnage de 15 MS/s

Le matériel d'analyse de puissance Dewesoft comprend des amplificateurs à haute vitesse qui offrent des taux d'échantillonnage allant jusqu'à 15 MS/s par canal. Ces amplificateurs utilisent des convertisseurs analogique-numérique SAR avec des capacités de filtrage matériel intégrées.

Largeur de bande de 5 MHz

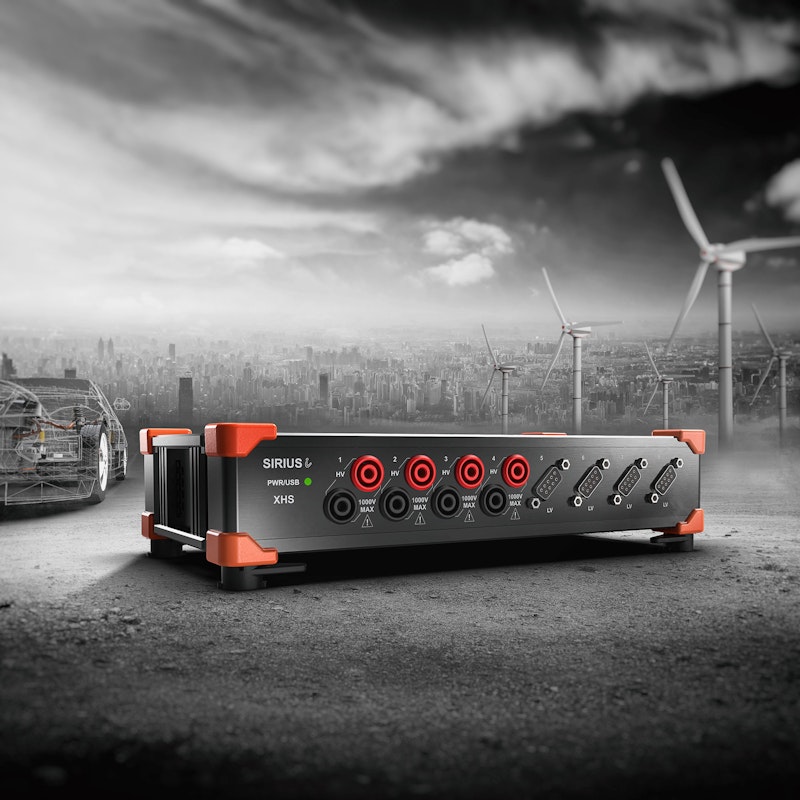

Les analyseurs de puissance SIRUS® XHS offrent une bande passante de 5 MHz pour l'acquisition et l'analyse avec un taux d'échantillonnage allant jusqu'à 15 MS/s par canal.

Traitement GPU

Même à des taux d'échantillonnage aussi élevés que 15 MS/s, le logiciel Power Analyzer fournit des calculs en temps réel en tirant parti du traitement de la carte graphique multicœur GPU.

Jusqu'à 64 canaux

Notre analyseur de puissance peut être configuré avec jusqu'à 64 canaux dans une solution à châssis unique. Pour les applications nécessitant un plus grand nombre de canaux, plusieurs instruments de mesure peuvent être synchronisés.

Entièrement isolée

Cette solution "sans souci" offre une isolation du côté du capteur (canal à la terre), canal à canal, et même une excitation isolée du capteur. Elle permet également de réduire le bruit, d'éviter les boucles de masse et d'obtenir la meilleure qualité de signal.

Précision de 0,03 %.

Our measurement signal amplifiers offer high accuracy for voltage and current measurement, with a basic power accuracy down to 0.03%.

Sécurité

Nos amplificateurs haute tension offrent une entrée directe de ±2000 V, 1600 V, CAT II 1000 V et CAT III 600 V avec une isolation galvanique élevée d'une voie à l'autre.

Capteurs actuels

Nous proposons et assurons le support de tous les types de capteurs de courant, tels que les transducteurs de courant à flux nul, les pinces de courant AC/DC, les bobines de Rogowsky et les shunts. Ces capteurs sont de véritables capteurs RMS disponibles dans une variété de modèles et sont alimentés directement par nos analyseurs de puissance.

Entrées supplémentaires

Notre analyseur de puissance peut également mesurer différents signaux tels que IEPE, thermocouples, compteurs numériques, vitesse, angle, GPS, CAN, XCP, FlexRay, vidéo, etc. tous entièrement synchronisés.

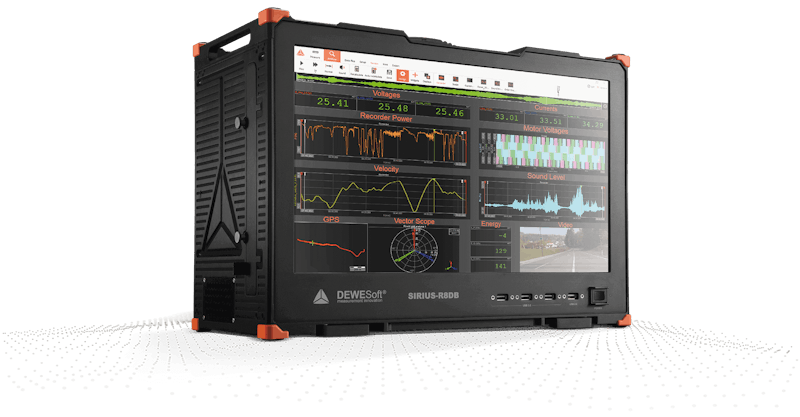

Analyseurs de puissance portables

Nous proposons également des analyseurs de puissance portables dotés d'un écran, d'une unité centrale et de batteries intégrés pour un fonctionnement autonome. Ces solutions tout-en-un sont parfaites pour les mesures d'analyse de puissance sur le terrain.

Logiciel inclus

Tous les systèmes de collecte de données Dewesoft comprennent le logiciel de collecte de données primé DewesoftX. Le logiciel est facile à utiliser mais très complet et riche en fonctionnalités. Toutes les mises à jour du logiciel sont gratuites pour toujours, sans licences cachées ni frais de maintenance annuels.

Qualité Dewesoft et garantie de 7 ans

Profitez de notre Garantie de 7 ans. Nos systèmes de collecte de données sont fabriqués en Europe selon les normes de qualité les plus élevées. Nous offrons une assistance technique gratuite et orientée vers le client. Votre investissement dans les solutions Dewesoft est protégé pendant des années.

Solution complète d'analyse de la puissance

L'instrumentation de Dewesoft est conçue pour fournir une analyse précise et complète de la puissance électrique. Que vous travailliez sur la production, la distribution ou la consommation d'énergie, nos outils fournissent les informations nécessaires à l'optimisation des systèmes électriques et à l'amélioration de l'efficacité énergétique.

Caractéristiques principales :

  • Mesures de haute précision: Nos appareils offrent une acquisition de données à haute résolution avec une précision exceptionnelle, garantissant une mesure fiable de la puissance dans une large gamme d'applications.

  • Traitement des données en temps réel: Faites l'expérience de l'analyse en temps réel grâce à notre puissant logiciel, capable de traiter instantanément de grands volumes de données pour obtenir des informations immédiates.

  • Soutien multicanal: Les analyseurs de puissance Dewesoft prennent en charge plusieurs canaux, ce qui permet de mesurer simultanément divers paramètres électriques, notamment la tension, le courant, la puissance, la fréquence et les harmoniques.

  • Support multi-signaux : Les analyseurs de puissance Dewesoft prennent en charge non seulement les entrées directes de haute tension et de courant, mais peuvent également acquérir d'autres signaux analogiques tels que les vibrations (IEPE, MEMS, charge), la température (thermocouples et RTD), la déformation et la contrainte, la pression et le LVDT, ainsi que des signaux numériques tels que CAN, XCP, CCP, Flexray, GNSS et vidéo.

  • Analyse harmonique avancée: Identifier et analyser les distorsions harmoniques à l'aide de nos outils avancés, afin d'améliorer la qualité de l'énergie et de réduire les pertes du système.

  • Flexible et évolutif: Nos systèmes modulaires peuvent être personnalisés et adaptés pour répondre aux besoins spécifiques de n'importe quel projet, qu'il s'agisse d'installations à petite échelle ou d'installations complexes de grande envergure.

Qu'est-ce que l'analyse de la puissance électrique ?

L'analyse de la puissance électrique est le processus d'examen et d'interprétation des paramètres électriques au sein des réseaux électriques afin de garantir leur efficacité, leur fiabilité et leur sécurité. Il s'agit de mesurer diverses grandeurs électriques telles que la tension, le courant, la puissance, la fréquence et les angles de phase, et d'analyser ces données pour comprendre le comportement et les performances des réseaux électriques. En utilisant l'instrumentation et le logiciel Dewesoft, les ingénieurs peuvent identifier des modèles, détecter des anomalies et diagnostiquer des problèmes susceptibles d'affecter le fonctionnement des réseaux électriques. Cette analyse est cruciale pour optimiser la production, la transmission, la distribution et la consommation d'énergie, permettant ainsi une meilleure prise de décision et une meilleure gestion du système.

Le champ d'application de l'analyse de la puissance électrique s'étend à diverses applications, notamment le développement des énergies renouvelables, le développement de l'e-mobilité, l'évaluation de la qualité de l'énergie, l'analyse harmonique, le profilage de la charge, la détection des défauts et l'analyse des systèmes d'alimentation électrique. Dans l'ensemble, l'analyse de la puissance électrique est un outil essentiel pour maintenir la santé et l'efficacité de tous les appareils et infrastructures électriques, contribuant ainsi à la durabilité et à la fiabilité des systèmes électriques.

L'analyseur de puissance Dewesoft : plus qu'un simple analyseur de puissance

Les wattmètres Dewesoft offrent de nombreux avantages par rapport aux analyseurs de puissance conventionnels. Ils constituent une solution très flexible pour les mesures de puissance électrique et mécanique, combinée à des capacités d'analyse de la qualité de l'énergie, ce qui en fait le choix idéal pour une analyse complète de la puissance.

Principaux avantages :

  • Dispositif multifonctionnel: Les analyseurs de puissance Dewesodt combinent les fonctionnalités d'un analyseur de puissance, d'un analyseur de combustion, d'un oscilloscope, d'un enregistreur de données brutes, d'un analyseur de spectre et d'un enregistreur CAN en un seul appareil.

  • Acquisition de données synchrones: Capture simultanément les données électriques, mécaniques, le bus du véhicule, les données de positionnement et la vidéo.

  • Stockage unifié des données: Stocke toutes les données dans un seul système et un seul format de fichier.

  • Analyse de puissance intégrée et stockage de données: Permet de combiner l'analyse de la puissance et le stockage des données brutes.

  • Calcul en temps réel: Effectue des calculs de puissance en ligne et en direct avec une résolution de 1 ms.

  • Analyse améliorée de la qualité de l'énergie: Des outils avancés pour des évaluations approfondies de la qualité de l'énergie sont fournis.

  • Canaux d'entrée polyvalents: Prend en charge un nombre et un type quelconque de canaux d'entrée, y compris la tension, le courant, l'IEPE/ICP, la déformation, le thermocouple, le RTD et le CAN.

  • Système portable et modulaire: Nos analyseurs de puissance portables sont alimentés par batterie et disposent d'un écran LED intégré, d'une unité centrale rapide et d'un stockage SSD, ce qui les rend entièrement portables et autonomes. Les systèmes modulaires peuvent être facilement distribués et offrent une configuration pratique pour les bancs d'essai et l'utilisation en laboratoire. Tous les analyseurs de puissance sont extensibles à des centaines de canaux d'E/S.

  • Étalonnage du logiciel du capteur: Comprend un logiciel d'étalonnage supplémentaire pour les capteurs.

  • Alimentation intégrée du capteur: Nous alimentons les capteurs tels que les transducteurs de courant directement à partir de nos analyseurs de puissance, ce qui élimine le besoin d'une source d'excitation externe pour le capteur.

Ces caractéristiques font de l'analyseur de puissance Dewesoft une solution complète et efficace d'analyse de puissance, éliminant les problèmes de synchronisation, de visualisation, de stockage et de comparaison des données.

Configurations matérielles typiques

  • Tests de moteurs et d'onduleurs: Puissance AC triphasée (fréquence variable) et puissance mécanique (avec entrées CNT)

  • E-Mobilité: Alimentation AC triphasée (fréquence variable), alimentation DC

  • Aéronefs: Alimentation CA triphasée (400 Hz), alimentation CA monophasée (50 Hz), alimentation CC

  • Marine: Alimentation CA triphasée (50 Hz), alimentation CA monophasée (50 Hz), alimentation CC

  • Chemins de fer: Alimentation CA triphasée (50 Hz), alimentation CA monophasée (16,7 Hz), alimentation CC

Parcourez tous les analyseurs de puissance Dewesoft et trouvez celui qui convient le mieux à votre application.

Mesures de haute précision

Pour une analyse précise de la puissance, des amplificateurs de tension et de courant très précis sont essentiels. Les amplificateurs SIRIUS, avec leurs taux d'échantillonnage élevés et leur intégration dans les entrées haute et basse tension, établissent de nouvelles normes en matière de précision de mesure. Ces amplificateurs se targuent d'une précision de base de 0,03% de la lecture de DC à 1 kHz. Ce niveau de précision est unique sur le marché des analyseurs de puissance, et particulièrement crucial pour les entraînements à fréquence variable, où il est nécessaire d'obtenir la plus grande précision possible pour toutes les mesures.

Contrairement à d'autres fabricants, qui se concentrent souvent uniquement sur la précision des fréquences de ligne (50/60 Hz), Dewesoft garantit des performances supérieures sur une gamme de fréquences plus large. Pour une représentation visuelle, se référer à la ligne grise dans le tableau ci-joint.

Caractéristiques principales des amplificateurs de haute précision:

- Large bande: Jusqu'à 5 MHz

- Taux d'échantillonnage élevé: 15 MS/s

- Précision de la base: 0.03%

- Options de filtrage flexibles: Comprend un filtre passe-bas (LPF) de 1 MHz et des filtres IIR numériques programmables.

Ces caractéristiques rendent les amplificateurs de tension et de courant Dewesoft exceptionnellement précis et polyvalents, garantissant des performances optimales dans diverses applications d'analyse de puissance.

Sélection de la source de fréquence

L'analyseur de puissance Dewesoft permet aux utilisateurs de choisir la source de fréquence pour leurs mesures. Les options disponibles sont les suivantes :

  • Tension

  • Actuel

  • Source de fréquence externe

Cette fonction est particulièrement utile pour mesurer les onduleurs. Les mesures de variateurs peuvent être délicates en raison du signal de tension modulé par PWM, qui rend difficile la détermination de la période de temps correcte. En revanche, le signal de courant est généralement moins déformé en raison de l'inductance élevée de la bobine du moteur.

Par conséquent, l'utilisation du signal de courant comme source de fréquence est souvent un meilleur choix pour les mesures de convertisseurs. Cette approche garantit une détermination précise de la fréquence pour chaque application.

Diverses configurations de câblage avec une configuration simple et intuitive

Le logiciel d'acquisition de données DewesoftX offre une sélection visuelle de différents schémas de câblage et fournit des calculs de puissance pour toutes les connexions possibles.

Schémas de puissance prédéfinis :

  • Courant continu

  • Monophasé

  • Deux phases

  • Connexion des étoiles

  • Delta Connection

  • V Raccordement

  • Connexion Aron

  • Connexion combinée étoile/delta

Ces connexions peuvent être mesurées avec ou sans courant. Grâce à la construction modulaire de nos appareils de mesure et aux multiples modules de puissance synchronisée de notre logiciel, Dewesoft peut également analyser des moteurs à 6, 7, 9 ou 12 phases.

Pour en savoir plus sur chaque connexion, veuillez consulter les pages suivantes Dewesoft Power Analysis formation en ligne gratuite ou le Manuel Dewesoft Power.

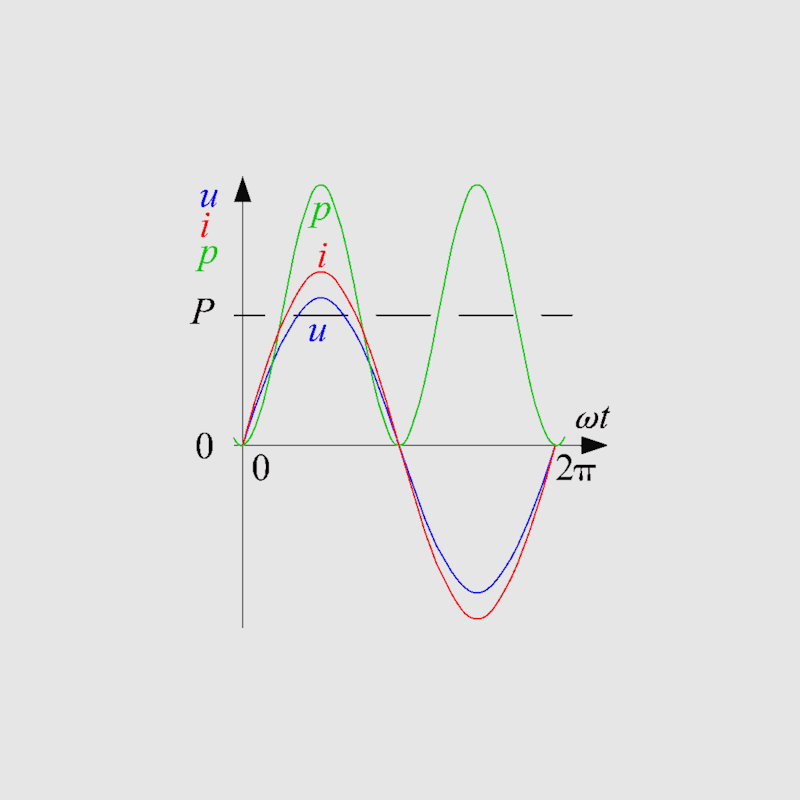

Calculs de la puissance électrique

Le logiciel d'acquisition de données DewesoftX calcule et enregistre automatiquement les données brutes des canaux de tension et de courant, ainsi que toutes les valeurs de puissance telles que

  • Puissance active (P), puissance réactive (Q), puissance apparente (S), puissance de distorsion (D)

  • Cos φ, Facteur de puissance

  • P, Q, Cos φ pour chaque harmonique

Calculs de systèmes d'alimentation multiples

Les analyseurs de puissance Dewesoft vous permettent de mesurer simultanément plusieurs systèmes d'alimentation. Par exemple, le système DAQ Dewesoft R8D peut mesurer de manière synchronisée jusqu'à huit systèmes triphasés. En outre, il prend en charge l'analyse à différentes fréquences (CC, 50 Hz, fréquence variable) et configurations de câblage (monophasé, triphasé). Il peut également mesurer des valeurs mécaniques telles que le couple, la vitesse, le bruit, la température et les vibrations en parfaite synchronisation.

Calcul précis de la fréquence

Un seul analyseur de puissance Dewesoft et un système d'acquisition de données peuvent mesurer simultanément plusieurs modules de puissance, chacun avec une fréquence indépendante. Les fréquences de ligne prises en charge sont les suivantes :

  • 16,7 Hz: Secteur ferroviaire

  • 25 Hz: Réseau public

  • 50 Hz: Réseau public

  • 60 Hz: Réseau public

  • 400 et 800 Hz: Aérospatiale

  • Fréquence variable: Par exemple, les onduleurs de puissance

Calcul des valeurs périodiques

Nos analyseurs de puissance calculent également les valeurs de période de la tension et du courant, les composantes de puissance, le facteur de puissance et les composantes symétriques. Les utilisateurs peuvent définir les calculs de cycles et le pourcentage de chevauchement.

Calcul de la connexion étoile-triangle

Le système peut calculer toutes les valeurs et formes d'onde pour les connexions en étoile à partir d'une connexion en triangle et vice versa, en affichant les formes d'onde pour U1, U2, U3 ↔ U12, U23, U31.

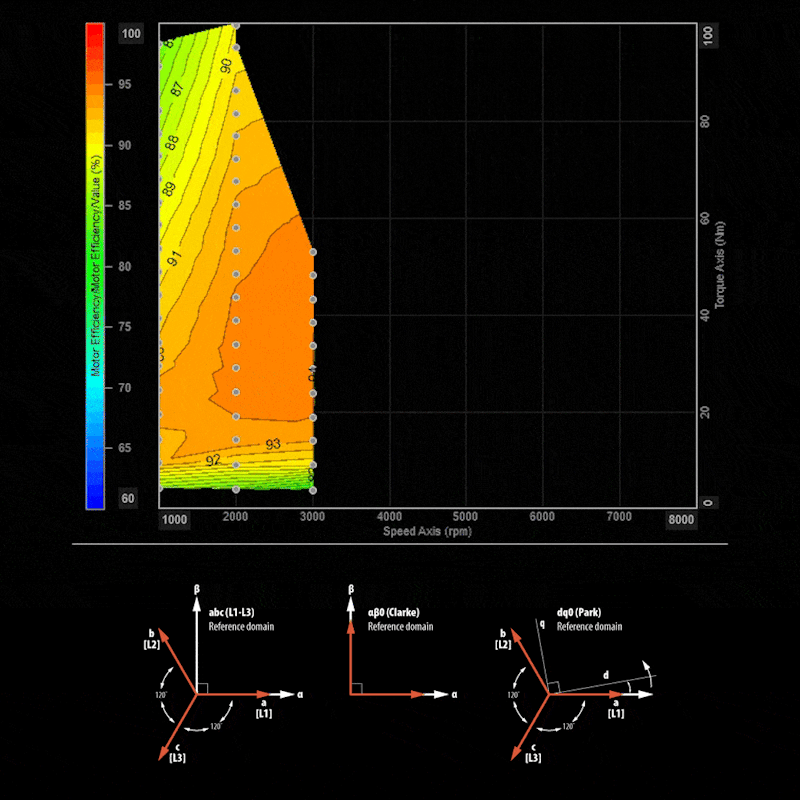

Cartographie de l'efficacité et des pertes des moteurs et onduleurs à courant alternatif

L'analyse du rendement des moteurs électriques et des onduleurs vise à améliorer les performances des moteurs en optimisant le rendement de la puissance électrique d'entrée par rapport à la puissance mécanique de sortie. Ce processus peut impliquer l'utilisation des transformations de Clarke et de Park, qui permettent de mieux comprendre la relation entre la phase de la ligne d'entrée, le champ magnétique induit et l'angle de rotation mécanique.

Tous les paramètres pertinents pour ce type d'analyse sont désormais regroupés dans le nouvel onglet Motor Analysis du module Power. Cet onglet comprend

  • Options de configuration de l'analyse du moteur

  • Transformations et calculs d'efficacité

  • Intégration de plusieurs nouveaux modules mathématiques autonomes

Le module d'analyse du moteur utilise divers modules et widgets mathématiques, tels que

  • Capteur de résolution

  • Cartographie 2D/3D

  • Widget de tracé de contour

Pour des informations plus détaillées, consultez les ressources suivantes :

Analyse facile de la qualité de l'énergie

Le logiciel DewesoftX Harmonic FFT permet la visualisation des harmoniques dans les.. :

  • tension,

  • actuel,

  • la puissance active et réactive,

  • tension de ligne,

tous entièrement synchronisés avec la fréquence fondamentale.

Normes de qualité de l'électricité

Notre analyseur de puissance prend en charge une large gamme de normes de qualité de l'énergie, notamment :

  • Scintillement de la tension et du courant

  • THD, THC, TDD, TDC, TDR

  • Interharmoniques, bandes complètes et demi-bandes latérales

  • Variations rapides de tension (RVC)

Ces mesures et analyses garantissent la conformité avec de nombreuses normes industrielles, ce qui facilite le maintien d'une qualité d'énergie optimale.

Calcul de l'énergie

Le module Dewesoft Power calcule également automatiquement l'énergie du système mesuré. Cette fonction permet de calculer l'énergie positive et l'énergie négative, ce qui permet de mieux comprendre les performances du système.

En outre, le module mathématique permet aux utilisateurs de calculer l'efficacité, ce qui est essentiel pour évaluer et optimiser les opérations du système. Cette capacité est particulièrement utile dans diverses applications, telles que :

  • Systèmes de freinage à récupération: Analyser l'énergie récupérée lors du freinage pour améliorer l'efficacité et la performance du système.

  • Test de la batterie: Mesurer l'entrée et la sortie d'énergie pour évaluer l'efficacité, la capacité et l'état général de la batterie.

Ces caractéristiques font de Dewesoft Power Analyzers un outil polyvalent et puissant pour le calcul de l'énergie et l'analyse de l'efficacité dans différentes applications.

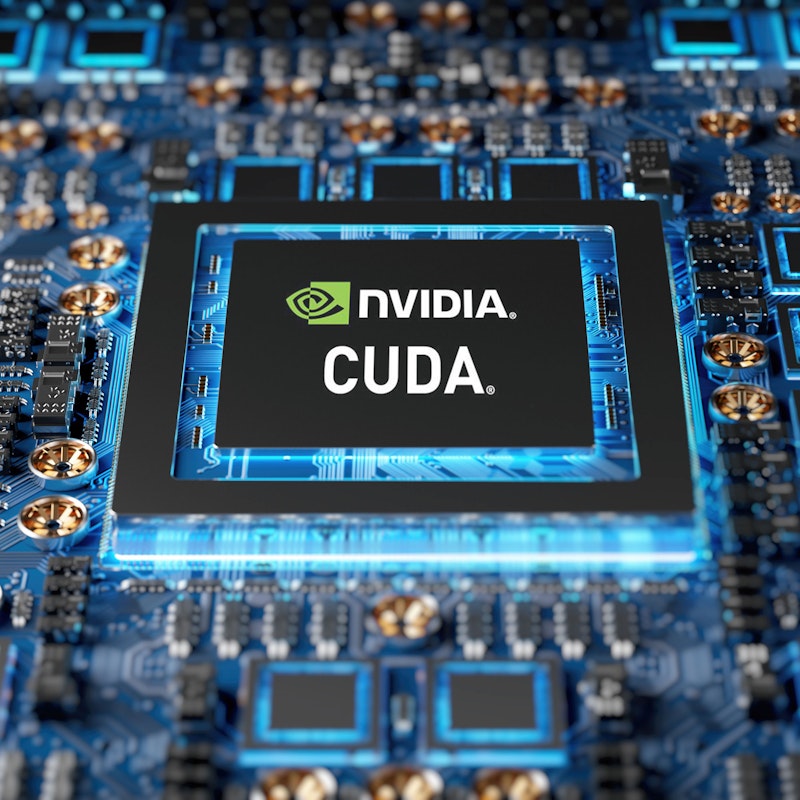

Calculs accélérés par le GPU avec NVIDIA CUDA

Dewesoft utilise les cartes graphiques NVIDIA et les cœurs NVIDIA CUDA pour traiter les calculs de puissance à des taux d'échantillonnage élevés. En exploitant la puissance de calcul du GPU, les calculs d'analyse de puissance sont effectués beaucoup plus rapidement qu'avec le CPU seul. Cela permet d'atteindre des taux d'échantillonnage allant jusqu'à 15 MS/s, tous les calculs étant traités en temps quasi réel, ce qui évite la surcharge de l'ordinateur.

Cette puissance de traitement vous permet également d'effectuer simultanément des calculs de puissance dans plusieurs configurations et de comparer les résultats.

Une visualisation riche

Après avoir configuré le module de puissance, vous pouvez configurer et personnaliser l'écran de mesure. Les widgets d'affichage les plus pertinents pour l'analyse de la puissance électrique et la qualité de l'énergie comprennent les widgets d'affichage suivants :

  • Compteurs numériques: Affichage de diverses valeurs instantanées calculées par le module de puissance avec support d'unité. En savoir plus.

  • Enregistreur et enregistreur X/Y: L'analyseur de puissance Dewesoft fournit des affichages d'enregistreur visuel pour les données du domaine temporel, montrant tous les paramètres dans des intervalles individuels. L'enregistreur X/Y peut générer des tracés orbitaux en ligne. En savoir plus sur Enregistreur et Enregistreur X/Y.

  • Champ d'application: Affiche les formes d'onde des tensions et des courants, y compris les tensions ligne à ligne (U12, U23, U31) et ligne à la terre (U1, U2, U3). En savoir plus.

  • Vectoriel-Scope: Visualise les relations entre les tensions et les courants pour les systèmes triphasés. Plusieurs vecteurs et harmoniques individuels peuvent être affichés simultanément. La fonction "transparent" permet de comparer directement les phasers. En savoir plus.

  • FFT harmonique: Offre une analyse simple et complète des harmoniques de tension, de courant, de puissance et de puissance réactive, le tout synchronisé avec la fréquence fondamentale du signal. En savoir plus.

  • Tracé de contour: Une représentation graphique en 2D qui utilise des contours ou des régions codées en couleur pour afficher des données en 3D. Cette technique de visualisation permet de révéler des modèles et des relations dans des ensembles de données complexes, tels que les cartes d'efficacité des moteurs, facilitant ainsi la compréhension et l'analyse des informations. En savoir plus.

Enregistreur de défauts et de transitoires

L'analyseur de puissance Dewesoft peut également servir d'enregistreur de défauts et de transitoires. La mesure des transitoires les plus courts est facile grâce aux taux d'échantillonnage élevés fournis. Nos analyseurs de puissance SIRIUS® XHS excellent dans ce domaine, en particulier avec leurs amplificateurs à vitesse d'échantillonnage de 15 MS/s.

Il possède des capacités de déclenchement avancées et peut se déclencher sur tous les canaux, y compris les canaux analogiques, numériques, d'alimentation et mathématiques. Vous pouvez déclencher divers paramètres tels que

  • Paramètres multiples du module d'alimentation

  • U, I, P, Q, S, D, cos φ, facteur de puissance, etc.

  • Composantes harmoniques spécifiques

  • Systèmes à séquence positive, négative et zéro

  • Détection très rapide des défauts (jusqu'à 15 MS/s)

  • Canaux mathématiques comme le régime, le couple, l'efficacité, etc.

  • Chaînes diffusées à partir d'appareils tiers

Des formules mathématiques permettent de créer des conditions de déclenchement combinées pour n'importe quel paramètre de mesure. Lorsqu'un événement déclencheur se produit, les données sont stockées à un taux d'échantillonnage rapide avec un temps pré- et post-événement. Seuls les ensembles de données réduits (min, max, moyenne, RMS) sont stockés pour le reste de la mesure, ce qui réduit la taille des fichiers pour les mesures à long terme.

Applications:

  • Test de la batterie (décharge)

  • Test des onduleurs (fréquences de commutation élevées)

  • Essai du moteur

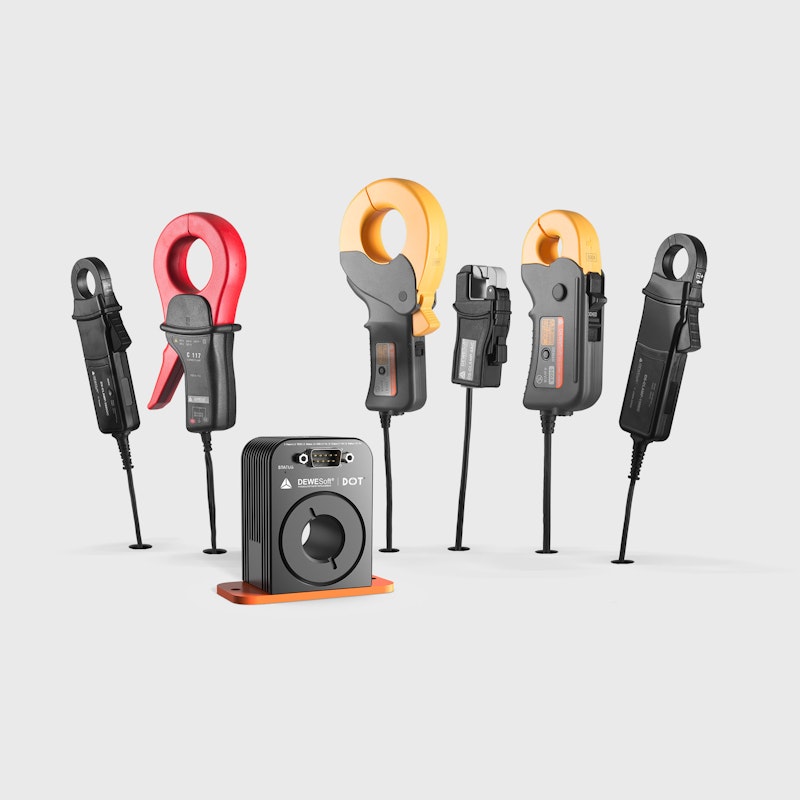

Compatible avec divers capteurs de courant

Des capteurs de courant corrects sont essentiels pour les mesures électriques. Nos analyseurs de puissance sont compatibles avec une large gamme de capteurs de courant. Nous proposons différents types de capteurs de courant qui s'adaptent parfaitement à nos analyseurs de puissance :

  • Capteurs de courant DC-CT

  • Transducteurs à flux nul

  • Transformateurs de courant à noyau de fer

  • Pinces ampèremétriques à compensation Hall

  • Pinces ampèremétriques Fluxgate

  • Sondes de courant à bobine Rogowsky

  • Shunts

Tous nos capteurs actuels sont équipés de TEDS et peuvent être alimentés directement par nos analyseurs de puissance. Pour plus d'informations, voir :

  • Page produit du capteur de courant DC-CT

  • Page produit des capteurs actuels

Alimentation intégrée du capteur

Les capteurs de courant peuvent être alimentés directement par l'amplificateur de signaux. Cependant, nos capteurs de plus grande précision sont plus performants lorsqu'ils sont alimentés par notre bloc d'alimentation intégré SIRIUS® MCTS. La tranche d'alimentation MCTS peut être intégrée de deux manières :

Cette flexibilité permet aux analyseurs de puissance Dewesoft de répondre à une large gamme de mesures avec précision et fiabilité.

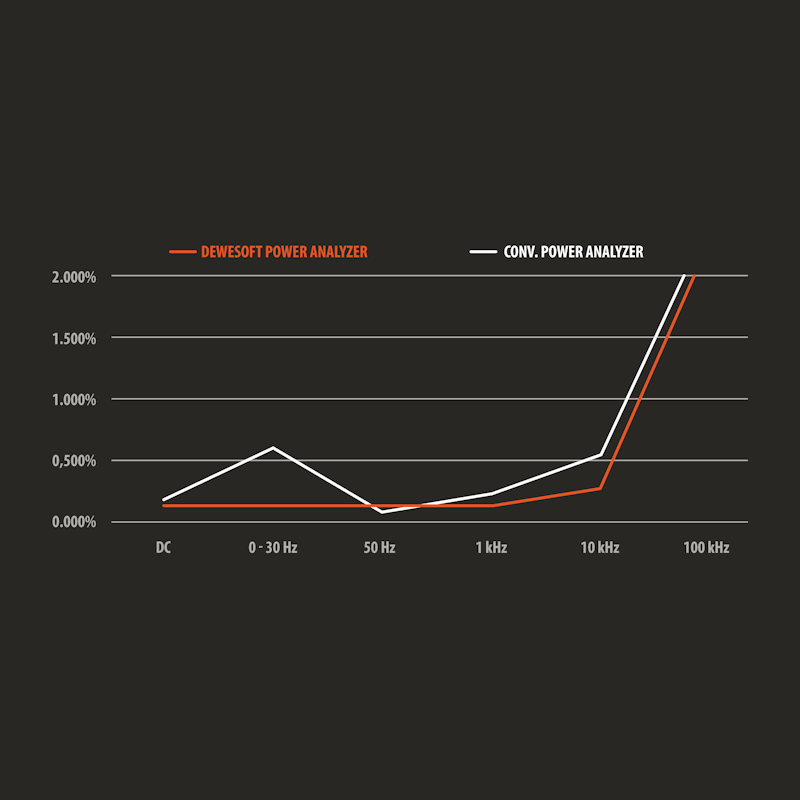

Étalonnage et précision des capteurs

Les transducteurs de tension et de courant présentent toujours une erreur d'amplitude et un déphasage dépendant de la fréquence. Avec la technologie d'étalonnage logicielle unique X de Dewesoft, l'amplitude et la phase peuvent être corrigées pour l'ensemble de la gamme de fréquences allant du courant continu à 1 MHz.

Toutes les courbes internes, telles que la réponse du filtre, sont corrigées dans le logiciel. La base de données de capteurs Dewesoft comprend des courbes de correction pour une variété de transducteurs, y compris les pinces à noyau de fer, les pinces AC/DC, les bobines de Rogowski et les transducteurs de courant et de tension de réseau.

Stockage des données brutes

Les analyseurs de puissance Dewesoft sont conçus pour stocker des données brutes, capturant chaque détail de vos mesures. Cette capacité permet de recalculer les données après traitement et de les analyser hors ligne, ce qui offre la possibilité de revoir et de réanalyser les données selon les besoins.

Le stockage des données brutes permet d'appliquer différents calculs ou corrections sans avoir à répéter le processus de mesure, ce qui est essentiel pour les analyses complexes et les projets à long terme.

Pour gérer les demandes de stockage, les analyseurs de puissance Dewesoft sont dotés d'une fonction de compression des fichiers de données. Cette technologie permet de réduire considérablement la taille des fichiers, ce qui facilite le stockage de grandes quantités de données sans compromettre la qualité.

En résumé, les analyseurs de puissance Dewesoft offrent des solutions complètes de capture de données brutes et de stockage avancé, garantissant une gestion efficace des données et des capacités de post-traitement polyvalentes pour une analyse approfondie et précise de la puissance.

Applications d'analyse de puissance

Avec la demande croissante d'efficacité énergétique, de plus en plus d'équipements électriques doivent être testés.

Dewesoft propose une solution d'analyseur de puissance très flexible qui peut être utilisée pour presque toutes les applications d'analyse de puissance. En voici quelques-uns sous le champ d'application:

  • Test moteur et onduleur

  • Test de transformateur de puissance

  • Test d'alimentation en veille

  • Essais électriques et d'éclairage

Vous pouvez également lire la note d'application de test de LED pour plus de détails sur la façon dont l'analyseur de puissance Dewesoft est utilisé pour tester la puissance et l'efficacité de la lumière LED.

Ressources complémentaires

Des informations et des ressources supplémentaires sur la manière de mesurer la tension et le courant et d'effectuer une analyse de la puissance électrique sont disponibles dans les liens suivants :

FAQQuestions fréquemment posées

Produits complémentaires

Consultez et parcourez les produits d'acquisition de données complémentaires et compatibles.

Capteurs de courant DC-CT

Capteurs de courant DC-CT - Le meilleur capteur de courant AC⚡DC disponible aujourd'hui !

Le meilleur capteur de courant AC⚡DC disponible aujourd'hui !

SIRIUS® XHS-PWR

SIRIUS® XHS-PWR - Analyseur de puissance monophasé avec capteur de courant DC-CT® intégré

Analyseur de puissance monophasé avec capteur de courant DC-CT® intégré

SIRIUS® R8

SIRIUS® R8 - Système d'acquisition de données (DAQ) à grand nombre de canaux

Système d'acquisition de données (DAQ) à grand nombre de canaux

DewesoftX

DewesoftX - Logiciel d'acquisition de données et de traitement des signaux numériques primé

Logiciel d'acquisition de données et de traitement des signaux numériques primé

OBSIDIAN®

OBSIDIAN® - Enregistreur de données et système d'acquisition de données embarqué

Enregistreur de données et système d'acquisition de données embarqué
