SIRIUS® ModularModular système d’acquisition de donnéES (DAQ)

SIRIUS® modular est le système d'acquisition de données le plus polyvalent et le plus puissant au monde. SIRIUS® propose des amplificateurs de conditionnement de signaux de haut niveau pour presque tous les signaux et capteurs. Les systèmes d'acquisition de données SIRIUS sont à la pointe de la technologie DAQ et offrent une gamme dynamique élevée (160 dB), une isolation galvanique, etc. Ils sont disponibles en configuration USB ou EtherCAT®.

Toutes les unités SIRIUS® sont équipées du logiciel de collecte de données primé et bénéficient d'une garantie de 7 ans, la meilleure du secteur.

IEPE

IEPE

Charge

Charge

Tension

Tension

Haute tension

Haute tension

Courant

Courant

Contrainte et Déformation

Contrainte et Déformation

Pont Complet

Pont Complet

Demi-pont

Demi-pont

Quart de pont

Quart de pont

LVDT

LVDT

Thermocouple

Thermocouple

RTD

RTD

Résistance

Résistance

Compteur et Encodeur

Compteur et Encodeur

Numérique

Numérique

CAN bus

CAN bus

OBDII

OBDII

J1939

J1939

Compatible DSI

Compatible DSI

Compatible TEDS

Compatible TEDS

Sortie Analogique

Sortie Analogique

Isolation galvanique ±1000 V

Isolation galvanique ±1000 V

USB 2.0

USB 2.0

EtherCAT

EtherCAT

IP50

IP50

-10°C á +50°C

-10°C á +50°C

Indice de choc 50g

Indice de choc 50g

SIRIUS® Modular Points forts

Interface USB/EtherCAT

Le système SIRIUS peut être connecté via USB ou EtherCAT à n'importe quel PC compatible Windows ou à l'un de nos enregistreurs de données SBOX hautes performances.

Tout type de capteur

Un panel de différents amplificateurs est disponible pour acquérir des données à partir de pratiquement n'importe quel capteur sur le marché. Les entrées IEPE, tension, haute tension, charge, quart/demi pont, pont complet, LVDT, RTD, thermocouples, courant, résistance, compteur, encodeur et numérique sont disponibles.

EntréES analogiques universelles

Les amplificateurs analogiques universels acceptent les signaux de tension et de demi-pont/quart de pont, pont complet nativement, ainsi que les signaux IEPE, charge, thermocouple, RTD, courant, résistance et LVDT à l'aide d'adaptateurs DSI .

Gamme dynamique de 160 dB

Notre technologie DualCoreADC® avec le double convertisseur 24 bits delta-sigma, un filtre anti-aliasing sur chaque voie analogique, offre une gamme dynamique étonnante de 160 dB dans le domaine temporel et fréquentiel avec un taux d'échantillonnage de 200 kHz par voie.

Taux d'échantillonnage élevé

Les amplificateurs de signaux SIRIUS offrent des vitesses d'acquisition élevées allant jusqu'à 1 MS/s par voie. La fréquence d'échantillonnage est sélectionnable par logiciel pour chaque voie d'entrée.

Isolation galvanique

Une isolation galvanique élevée entre les voies et entre les voies et la masse évite des dommages excessifs et les boucles de masse.

Flexible et évolutif

Le système SIRIUS peut évoluer avec vos besoins. Vous pouvez commencer avec une seule voie et adapter le système à des milliers de voies à tout moment avec le même logiciel.

Entièrement synchronisé

Tous les canaux d'entrée - analogiques, numériques et CAN - sont entièrement synchronisés les uns avec les autres avec une précision de l'ordre de la microseconde. Plusieurs appareils peuvent être reliés en guirlande et synchronisés avec la même précision de synchronisation.

Alimentation capteur

Les amplificateurs fournissent une alimentation programmable indépendante par voie pour l'excitation de vos capteurs.

Entrées numériques/compteur/encodeur

Chaque voie est capable de recevoir 3 entrées numériques, 1 compteur d'événements, un encodeur, une période, une largeur d'impulsion et un rapport cyclique. La mesure précise de la fréquence et de l'angle utilise la technologie brevetée Supercounter®.

Isolato CAN o CAN FD-ingång

Interface CAN FD et CAN 2.0b haut débit avec un débit de données de 1 Mbit/s avec prise en charge supplémentaire des sorties CCP, OBDII, J1939 et CAN.

Sortie analogique

Le SIRIUS, configuré avec 8 sorties analogiques, fonctionne comme un générateur de fonctions multivoies, dispositif de relecture des voies ou de contrôle avec un signal de sortie de ± 10V, avec option logiciel.

Logiciel inclus

Tous les systèmes de collecte de données Dewesoft comprennent le logiciel de collecte de données primé DewesoftX. Le logiciel est facile à utiliser mais très complet et riche en fonctionnalités. Toutes les mises à jour du logiciel sont gratuites pour toujours, sans licences cachées ni frais de maintenance annuels.

Qualité Dewesoft et garantie de 7 ans

Profitez de notre Garantie de 7 ans. Nos systèmes de collecte de données sont fabriqués en Europe selon les normes de qualité les plus élevées. Nous offrons une assistance technique gratuite et orientée vers le client. Votre investissement dans les solutions Dewesoft est protégé pendant des années.

Nouvelle génération

Le système d'acquisition de données SIRIUS est conçu pour être précis, flexible, modulaire, extensible et sûr. Le principal objectif de développement des DAQ SIRIUS était de créer un dispositif d'acquisition de données simple à utiliser qui évite les erreurs fréquentes pendant le processus de mesure.

SIRIUS offre des possibilités de configuration pratiquement illimitées. Les tranches SIRIUS sont disponibles dans 1 ou 16 configurations de canal d'entrée analogique. Les tranches peuvent être connectées en guirlande pour augmenter le nombre de canaux. Une gamme d'amplificateurs analogiques différents est disponible pour le conditionnement du signal afin de vous donner la possibilité de connecter pratiquement n'importe quel type de capteur.

Les technologies DualCoreADC®, SUPERCOUNTERS®, l'isolation galvanique et les innovations du logiciel DewesoftX font du SIRIUS une solution d'acquisition de données unique sur le marché.

Intuitif et rapide à mettre en oeuvre

L'utilisation des systèmes d'acquisition de données Dewesoft ne nécessite aucune configuration de configuration complexe ni aucune connaissance en programmation.

Grâce à la fonctionnalité Plug and Measure, aux capteurs intelligents TEDS, il est rapide d'effectuer des mesures avec un Dewesoft DAQ. Vos réglages seront justes et vous serez prêt pour mesurer en un rien de temps.

Obtenir des résultats précis et riches en graphisme, n'a jamais été aussi simple. Glissez simplement l'un des nombreux afficheurs visuels et connectez-les à vos voies. Voilà ! Cela fonctionne comme par magie.

Technologie DualCoreADC

La technologie DualCoreADC® résout les problèmes de dynamique du signal - saturation, bruit et artefacts dans le signal provoqué par le recouvrement. Le signal d'entrée peut être plus élevé que prévu (en dehors de la gamme) et donc écrêté par le convertisseur. Cela entraînera une mesure incorrecte et vous devrez répéter le test à nouveau.

Le DualCoreADC® évite ces problèmes. Chaque amplificateur possède deux convertisseurs mesurant en permanence le gain haut et bas du signal d'entrée. Cela permet d'obtenir la plage de mesure complète du capteur et d'éviter que le signal ne soit écrêté.

Avec le DualCoreADC® le SIRIUS atteint un rapport signal sur bruit de plus de 130 dB et une dynamique supérieure à 160 dB. C'est 20 fois mieux que les systèmes 24 bits avec 20 fois moins de bruit.

Isolation galvanique de canal à canal

Le système SIRIUS possède une isolation galvanique voie entre voies et de voies à masse (±1000 V) ainsi qu'une excitation isolée pour vos capteurs.

Avec une telle isolation, nous n'avons aucun problème pour mesurer des hautes tensions sans erreurs de différences de potentiels élevés ou de tension de mode commun. Nous sommes également en sécurité pour les mesures de vibrations, de températures ou n'importe quel capteur non isolé placé à côté d'un potentiel élevé par rapport à la masse du système. Dans de tels cas, un système non isolé brûlerait ou donnerait au mieux des résultats erronés. Avec le SIRIUS, ces questions ne se posent plus.

L'isolation numérique présente un autre avantage important: préserver la gamme de fréquence des amplificateurs. Le SIRIUS fournit des mesures "sans souci", moins de bruit, pas de boucles de masse et la meilleure qualité de signal possible.

Pour les applications moins exigeantes et à moindre coût, le SIRIUS est également disponible avec une isolation de l'alimentation/voie uniquement, sans isolation entre voies.

SuperCounters® : mesure précise de la vitesse et de l'angle avec des capteurs et des contre-codeurs

Les systèmes de collecte de données de Dewesoft utilisent une technologie brevetée et propriétaire appelée SuperCounter®.

Les compteurs d'entrée peuvent mesurer la vitesse et l'angle de rotation des machines. Par rapport aux compteurs standard qui ne délivrent que des valeurs entières après un échantillon (par exemple 1, 1, 2, 2, 3, 4), les entrées du SuperCounter de Dewesoft peuvent déterminer des valeurs exactes telles que 1,37, 1,87, 2,37, etc. Synchronisation complète du temps et de l'amplitude.

Pour ce faire, le moment exact du front montant du signal est mesuré à l'aide d'un compteur supplémentaire. Nos entrées SuperCounter fonctionnent avec une base de temps de 102,4 MHz, indépendamment du taux d'échantillonnage analogique actuel.

Les entrées du compteur sont entièrement synchronisées avec des sources de données analogiques, bus CAN et autres pour permettre des applications simples telles que l'équilibrage, le suivi des travaux et les vibrations de torsion.

Panneau personnalisé

Les modules SIRIUS sont disponibles en configuration 8 voies ou 16 voies avec deux options :

  • Entièrement isolées avec une isolation galvanique de 1000V voie à voie et voie à la terre) ou

  • Version différentielle (uniquement alimentation isolée).

Des configurations frontales standard sont disponibles ou vous pouvez personnaliser librement le frontal avec un amplificateur et un type de connecteur de votre choix. Vous pouvez personnaliser chacun des huit emplacements de voie disponibles à partir des types d'amplificateurs suivants:

La tranche supérieure de l'image montre un exemple de tranche frontale personnalisée.

Certains amplificateurs sont disponibles avec plusieurs types de connecteurs. À votre demande, nous pouvons développer un type de connecteur personnalisé.. Veuillez nous consulter pour discuter de cette option.

Amplificateurs de signal disponibles

Les systèmes d'acquisition de données SIRIUS® proposent plusieurs amplificateurs de conditionnement de signaux, répartis en trois grandes familles d'amplificateurs.

DualCoreADC® Amplificateur

Entrées à gamme dynamique élevée (160 dB)

Ces amplificateurs possèdent deux CAN delta-sigma de 24 bits. Chaque amplificateur de canal possède deux convertisseurs A/N qui mesurent en parallèle le gain haut et bas du signal d'entrée. Cela permet de disposer de toute la plage de mesure possible du capteur et d'éviter toute surcharge du signal.

Avec la technologie DualCoreADC, les systèmes d'acquisition de données SIRIUS font plus que cela. Rapport signal/bruit de 130 dB et plus de Gamme dynamique de 160 dB. Cela représente une amélioration de 20 fois par rapport aux systèmes de mesure 24 bits et une réduction de 20 fois du bruit.

Chaque canal est capable d'acquérir le signal d'entrée à un taux d'échantillonnage de 200 kS/s.

Amplificateur haute densité (HD)

Même vitesse. Autres canaux. Prix optimisé.

Les amplificateurs haute densité (HD) sont équipés du même CAN delta-sigma double 24 bits avec filtre anti-repliement et taux d'échantillonnage de 200 kS/s par canal. La principale différence avec les amplificateurs DualCoreADC® est que les amplificateurs HD utilisent chacun des deux ADC delta-sigma comme une entrée indépendante, doublant ainsi le nombre de canaux d'entrée et maintenant un excellent rapport signal/bruit et une spécification de gamme dynamique.

Les cartes de conditionnement de signaux haute densité SIRIUS offrent donc deux fois plus de canaux d'entrée (16 canaux analogiques) dans le même boîtier. Ces modules offrent le meilleur rapport prix/performance par canal.

Amplificateur à grande vitesse (HS)

CAN SAR 16 bits avec échantillonnage à haute vitesse

Les amplificateurs haute vitesse (HS) SIRIUS® sont équipés d'un CAN SAR de 16 bits. Ils offrent des largeurs de bande élevées et des taux d'acquisition allant jusqu'à 1 MS/s d'échantillonnage par canal. Ces amplificateurs sont adaptés à l'enregistrement de transitoires rapides et aux applications nécessitant un taux d'échantillonnage élevé (par exemple, l'analyse de puissance).

Les modules SIRIUS® avec amplificateurs de conditionnement de signaux à haute vitesse (HS) sont disponibles dans des configurations d'entrée analogique à 8 canaux.

AmplifierVoltageCurrentResistanceStrainIEPEChargePTxThermocouplePotentiometerLVDTTEDSExcitation
DualCoreADC® amplifiers (8 analog channels per slice, Dual 24-bit Sigma-Delta ADC, 200 kS/s/channel)
ACC✓Ext. shunt✗✗✓✗✗✗✗✗✓✓
CHG✓Ext. shunt✗✗✓✓✗✗✗✗✓✓
UNI✓DSI✓✓✓DSI✓DSI✓DSI✓✓
STG✓DSI✓✓DSIDSI✓DSI✓DSI✓✓
STGM✓DSI✗✓DSIDSIDSIDSI✓DSI✓✓
HV✓✗✗✗✗✗✗✗✗✗✗✗
LV✓DSI✗✓DSIDSIDSIDSI✗DSI✓✓
MULTI✓DSI✗✓DSIDSIDSIDSI✓DSI✓✓
MIC200✓Ext. shunt✗✗✗✗✗✗✗✗✓✓
High-density (HD) amplifiers (16 analog channels per slice, 24-bit Sigma-Delta ADC, 200 kS/s/channel)
ACC✓Ext. shunt✗✗✓✗✗✗✗✗✓✓
STGS✓DSI✗✓DSIDSIDSIDSI✗DSI✓✓
LV✓DSI✗✓DSIDSIDSIDSI✗DSI✓✓
High-speed (HS) amplifiers (8 analog channels per slice, 16-bit SAR ADC, 1 MS/s/channel)
ACC✓Ext. shunt✗✗✓✗✗✗✗✗✓✓
CHG✓Ext. shunt✗✗✓✓✗✗✗✗✓✓
STG✓DSI✓✓DSIDSI✓DSI✓DSI✓✓
HV✓✗✗✗✗✗✗✗✗✗✗✗
LV✓DSI✗✓DSIDSIDSIDSI✗DSI✓✓

*DSI = Dewesoft Sensor Interface. En savoir plus sur les adaptateurs DSI.

Consultez les spécifications techniques complètes de SIRIUS pour connaître les caractéristiques détaillées des systèmes DAQ SIRIUS et de ses amplificateurs.

Détection de capteur IEPE

L’entrée SIRIUS ACC pour les capteurs IEPE est dotée d’un anneau de LED autour du connecteur. Lorsqu'un capteur est connecté, le SIRIUS vérifie en permanence le flux de courant vers le capteur et allume la LED, vert vif ou rouge vif, en fonction de l'impédance sur la ligne.

Avec cet indicateur LED, vous avez un retour visuel immédiat si tous vos capteurs IEPE ou le câblage des capteurs sont corrects. Ce n'est qu'un autre petit détail très utile qui vous facilite un peu la vie d'ingénieur de test.

Interface CAN et CAN FD

Les processeurs SIRIUS® sont équipés d'un connecteur CAN/CAN FD pour l'analyse des données du bus CAN. De plus, nous proposons un module CAN-SIRIUS® pur qui supporte 9 connexions CAN sur un module SIRIUS®.

L'interface CAN prend en charge la transmission et la réception de données CAN 2.0b à une vitesse maximale de 1 Mbit/s. L'interface CAN FD prend en charge les interfaces CAN à haut débit avec des taux de transmission de données allant jusqu'à 8 Mbit/s. Les données J1939, J1587 et OBD II peuvent également être prises en charge et décodées sur CAN.

Tous les canaux CAN sont isolés pour garantir une acquisition CAN sans problème dans les environnements bruyants et une qualité de signal maximale.

L'interface CAN SIRIUS® offre cette possibilité :

  • Acquisition et synchronisation des données du bus CAN avec les entrées analogiques.

  • Enregistrement, archivage et analyse avancés du CAN.

  • Surveillance et décodage en ligne des messages CAN.

  • Décodage hors ligne des messages CAN.

  • Affichage visuel pour montrer les données CAN.

  • Analyse mathématique en ligne et hors ligne des canaux CAN.

  • Importation et exportation de fichiers CAN-DBC.

  • Support OBDII à CAN, J1939 et XCP/CCP.

  • CAN transmis.

Sortie analogique

Les systèmes d'acquisition de données SIRIUS peuvent être configurés avec 8 canaux de sortie analogiques. Les connecteurs de sortie analogique sont installés sur le panneau arrière de l'appareil avec 8 connecteurs BNC.

Les sorties analogiques peuvent avoir différentes Modes de fonctionnement. Par exemple, vous pouvez faire fonctionner des secoueurs externes avec un générateur multifonctionnel intégré ou simplement l'utiliser comme lecteur de fichiers. Faites défiler vers le bas pour voir tous les modes de fonctionnement possibles.

Sur-échantillonnage de sortie

Semblable à la ADC Delta Sigma sur l'entrée SIRIUS, la sortie analogique utilise une technologie spéciale de suréchantillonnage qui permet de restituer correctement les fréquences supérieures. Bien que la fréquence d'échantillonnage maximale de SIRIUS soit de 200 kHz, la sortie semble être échantillonnée à 1 MHz.

Mode de sortie analogique

Les sorties analogiques de SIRIUS peuvent être configurées et utilisées dans l'un des modes de fonctionnement suivants.

Générateur de fonctions

Le logiciel DewesoftX offre un générateur de fonctions multicanaux. Avec les options matérielles de sortie analogique de SIRIUS, il peut générer et sortir des signaux tels que sinus, triangle, carré, scie ou même toute table. Le signal généré peut être émis en continu ou en mode balayage, balayage par étapes, rafale et autres. Le générateur de fonctions permet d'effectuer de nombreux réglages de précision en temps réel pendant la mesure.

Le générateur de fonctions SIRIUS est idéal pour piloter des oscillateurs vibrants ou d'autres dispositifs nécessitant des signaux d'entrée analogiques simples.

Conditionnement indépendant du signal

Dans ce mode, les systèmes d'acquisition de données SIRIUS peuvent être utilisés comme un pur conditionneur de signal autonome. Le logiciel DewesoftX et une connexion USB à un PC ne sont pas nécessaires. Chaque signal d'entrée physique est directement converti en un signal de tension de sortie analogique de ±10 V maximum.

Caractéristiques :

  • Toute entrée analogique peut être utilisée

  • Conditionnement du signal : mise à l'échelle, décalage, amplification

  • Système DAQ redondant : fonctions mathématiques simples

  • Possibilité de fonctionnement autonome

Canaux de contrôle

Le logiciel DewesoftX dispose de canaux de contrôle qui permettent à tout dispositif d'acquisition de données SIRIUS doté d'une sortie analogique d'accéder directement à ses sorties analogiques et d'attribuer manuellement une valeur en temps réel pendant la mesure.

Le mode canal de contrôle peut être utilisé pour contrôler des périphériques avec des actions telles que le démarrage, l'arrêt, la pause, le gel, la sauvegarde, le déclenchement, l'événement d'écran, le clavier et plus encore. Choisissez parmi de nombreux outils différents, tels que des curseurs verticaux et horizontaux, des boutons, des boîtes d'édition, etc.

Lecture de fichiers après l'analogique

Une fois que les données de mesure ont été enregistrées, le fichier de données peut être lu et les canaux conditionnés peuvent être sortis sur les canaux de sortie analogiques de SIRIUS. Cette fonction est utile pour le post-traitement et l'analyse ou pour alimenter les données dans un banc d'essai tiers et simuler les vibrations pendant un essai routier, par exemple. Notez qu'il ne s'agit pas d'une sortie à latence zéro.

Pour l'alimentation en temps réel de données vers une commande maître EtherCAT tierce, les systèmes DAQ SIRIUS offrent également Capacité bi-mode. Le mode double offre la possibilité de transmettre des données en temps réel à une unité de contrôle tierce avec Très faible latence. Ceci est possible avec tous les appareils SIRIUS dotés d'un port EtherCAT.

Synchronisation des données

Le matériel SIRIUS est capable de lire différents signaux : tension, jauge, LVDT, accéléromètre, microphone, charge, CAN, compteur, encodeur et signaux numériques. De plus, avec le logiciel DewesoftX inclus, vous pouvez facilement acquérir et combiner des données de d’autres interfaces telles que GPS, Flexray, Ethernet, Série, la télémétrie PCM, etc.

Même si chaque source de données peut avoir une fréquence d'échantillonnage différente, toutes vos données seront parfaitement synchronisées avec une précision de l'ordre de la microseconde. Tout cela grâce à notre technologie de datation et de synchronisation GPS.

La vidéo synchronisée peut également être ajoutée. Dewesoft comprend un moteur vidéo puissant prenant en charge de simples caméras WebCam via DirectX, des caméras thermiques tierces et des caméras ultra-rapides entièrement synchronisées avec les données analogiques.

Déporter et distribuer

Les tranches USB modulaires SIRIUS peuvent être utilisées comme unité DAQ autonome ou empilées et connectées en guirlande dans un système de nombre de voies plus important avec un simple mécanisme de clic.

Un concentrateur USB robuste (DS-HUB7) est disponible pour connecter jusqu'à 7 tranches SIRIUS. 1 câble USB est alors nécessaire pour la connexion du hub USB à l'ordinateur PC ou SBOX​​​​​​​.

Les appareils EtherCAT SIRIUS (SIRIUSe) sont conçus pour être facilement distribués. Un seul câble est requis pour les données, l'alimentation et la synchronisation entre chaque appareil SIRIUS. La longueur du câble peut s'étendre jusqu'à 100 mètres entre les nœuds de mesure. Ainsi, les appareils DAQ peuvent être placés à proximité des capteurs. Cela améliore la qualité du signal, réduit le bruit du signal et réduit le coût du câblage du capteur.

La configuration pour travailler avec plusieurs instruments est aussi simple que de travailler avec une seule unité.

Protection sans ventilateur, anti-poussière et étanche IP67

Les systèmes DAQ modulaires SIRIUS sont également disponibles dans un boîtier de châssis sans ventilateur plus robuste. Les unités SIRIUS sans ventilateur sont conçues sans aucun ventilateur de refroidissement et sont bien plus adaptées aux mesures dans les environnements industriels lourds et poussiéreux.

Toutes les SIRIUS Fanless, sans ventilateur, sont conformes à la norme IP50 et à la poussière.

Pour encore plus robustesse, il existe la version étanche IP67, jetez un coup d'œil au SIRIUS waterproof.

Disponible dans de nombreux boîtiers de châssis

Outre les appareils modulaires SIRIUS, la technologie d'acquisition de données SIRIUS est également disponible dans différents boîtiers de châssis. Ceux-ci transforment SIRIUS en un système d'acquisition de données montable en rack avec un grand nombre de canaux, en un système d'acquisition de données portable avec un écran, un clavier et des batteries intégrés, ou en un système d'acquisition de données avec un grand nombre de canaux.

Configurations des châssis SIRIUS® :

  • SIRIUS® R1DB/R2DB: Il peut contenir jusqu'à deux tranches SIRIUS DAQ pour former un système d'acquisition de données tout-en-un mobile parfait avec un ordinateur SBOX intégré, un écran et des batteries.

  • SIRIUS® R3: Jusqu'à trois tranches SIRIUS DAQ dans un châssis PC 19'' compatible rack avec des composants informatiques interchangeables standard.

  • SIRIUS® R2/R4: Jusqu'à quatre tranches SIRIUS DAQ dans un petit châssis avec un ordinateur SBOX ou un hub USB intégré.

  • SIRIUS® R8: Boîtier pour le plus grand nombre de canaux dans une boîte - jusqu'à 128 canaux. Le châssis R8 peut contenir jusqu'à huit tranches SIRIUS DAQ, équipées d'un puissant ordinateur SBOX et d'un enregistreur de données SSD.

  • SIRIUS® R8DB: Similaire au boîtier R8, le châssis R8DB peut également accueillir jusqu'à 128 chaînes SIRIUS, avec en plus un écran intégré et des batteries pour une autonomie et une portabilité totales.

  • SIRIUS® RT: Les systèmes SIRIUS RT (R2rt, R4rt, R8rt) déploient un bus de données secondaire. Cela permet aux systèmes de communiquer avec des contrôleurs tiers en utilisant un bus EtherCAT secondaire à faible latence.

  • SIRIUS® MINI: Petits systèmes d'acquisition de données IEPE à 4 canaux, alimentés par USB, parfaits pour des mesures et des analyses sonores et vibratoires rapides et de petite taille.

SOFTWARE

Logiciel d'acquisition de données primé inclus gratuitement

Les systèmes d'acquisition de données Dewesoft comprennent Le logiciel de collecte de données primé DewesoftX. Il s'agit du logiciel le plus avancé et le plus facile à utiliser au monde pour l'enregistrement des données et le traitement des signaux. Le logiciel et le matériel fonctionnent ensemble comme par magie. Il offre la simplicité et une fonctionnalité complète pour effectuer toute tâche de test et de mesure.

Et la meilleure partie ? Vous obtenez Assistance technique et mises à jour logicielles gratuites à vie. Le logiciel est en constante évolution. De nouvelles versions majeures sont publiées tous les 3 mois, ajoutant constamment de nouvelles fonctionnalités, des optimisations et d'autres améliorations. Il n'y a pas de coûts cachés et il restera gratuit pour toujours.

Plug and Play

La connexion du système DAQ et des capteurs ne pouvait pas être plus rapide ou plus facile. Le logiciel DewesoftX est Reconnaître automatiquement Les systèmes de mesure connectés et les capteurs équipés de TEDS configurent automatiquement les paramètres des canaux. Des fonctions telles que :

  • Détection automatique du matériel.

  • Capteurs intelligents.

  • Base de données des capteurs.

  • Support avancé pour les capteurs TEDS.

  • Conversion intégrée des unités.

  • Aperçu du signal en temps réel.

  • Schémas électriques.

vous serez prêt à mesurer en quelques secondes. Passez moins de temps à configurer le matériel DAQ et travaillez de manière plus productive. Le temps, c'est de l'argent.

Mesure et sauvegarde

Options de stockage haute performance avec plus de Vitesse soutenue de 500 Mo/s Cela signifie que vous pouvez toujours archiver vos données à la vitesse maximale et que vous ne devez plus craindre que la perte de données ne compromette vos tests. Les fonctions d'archivage de DewesoftX permettent :

  • Acquisition de données en temps réel.

  • Acquisition synchronisée de données analogiques provenant de compteurs, de vidéos, de GPS, de bus CAN et de nombreuses autres sources.

  • Activation et alarmes avancées.

  • Mémoire d'un ou plusieurs fichiers.

  • Le stockage dans les réseaux distants et distribués.

  • Procédures de test automatisées.

Même si des gigaoctets de données sont stockés, notre format d'archivage innovant garantit que les données peuvent être rechargées et analysées en un clin d'œil.

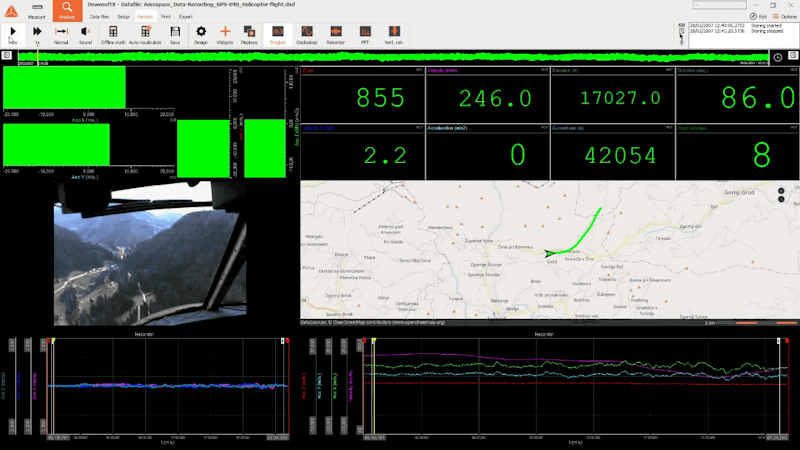

Analyser et publier

NVH, essais structurels, analyse des performances, etc.. Oubliez l'utilisation de solutions informatiques multiples et complexes pour enregistrer et analyser vos données. DewesoftX offre un guichet unique pour toutes les tâches de test et de mesure. Notre logiciel offre :

  • Les mathématiques en ligne et hors ligne.

  • Visualisations flexibles en temps réel.

  • Prise en charge des vidéos synchronisées.

  • Outils de rapport en PDF et Word.

  • Exportation des données dans de nombreux formats de fichiers standard.

  • Licences gratuites illimitées pour la visualisation et l'analyse des données stockées.

Conçu pour les ingénieurs d'essai, DewesoftX offre une solution d'essai complète dans un seul logiciel facile à utiliser et agréable.

Mises à jour gratuites à vie

Nous proposons un modèle de licence bluffant, sans frais cachés, pour notre logiciel de collecte de données. Une nouvelle version majeure est publiée tous les trois mois, avec de nouvelles fonctionnalités, des améliorations des performances et des corrections de bogues sans frais supplémentaires. Toutes les mises à jour pour nos utilisateurs actuels sont gratuites pour toujours.

Espace illimité pour les licences

Notre modèle de licence offre un nombre illimité d'endroits pour analyser les données enregistrées. Le fichier des données enregistrées constitue la base de la licence. Il suffit de partager le fichier avec des collègues, qui pourront télécharger gratuitement le programme et analyser les données dans leur intégralité. Aucune licence supplémentaire n'est requise.

Assistance technique gratuite

Pour nous, le client passe avant tout. Assistance technique gratuite dans le monde entier est disponible pour nos logiciels et matériels DAQ. Notre équipe d'assistance technique est réactive et répondra à toute demande d'assistance pour la résoudre le plus rapidement possible. Une assistance technique sur site est également disponible auprès de nos bureaux locaux, sans frais supplémentaires.

Lovedby Many Engineers

Nous recommandons SIRIUS comme une excellente unité à quiconque demande comment nous l'aimons.

Nous aimons absolument utiliser l'équipement d'acquisition de données Dewesoft et son logiciel. Je la vois comme la Porsche 911 d'acquisition de données (ma voiture de rêve / notre équipement de test de rêve).

Je voulais vous écrire personnellement et vous dire à quel point je suis impressionné par les produits Dewesoft. Toute l'équipe Dewesoft m'a impressionné comme étant extrêmement heureuse, intelligente et dévouée.

Encore une fois, merci pour toutes les nouvelles fonctionnalités qui sont incluses dans Dewesoft X. C'est déjà un produit fantastique et mérite de devenir le "Microsoft Word" du logiciel d'acquisition de données.

FAQQuestions fréquemment posées

Produits complémentaires

Consultez et parcourez les produits d'acquisition de données complémentaires et compatibles.

SBOX

SBOX - Puissant ordinateur de traitement de données

Puissant ordinateur de traitement de données

SIRIUS® R2/R4

SIRIUS® R2/R4 - Systèmes d'acquisition de données (DAQ) compacts à nombre de canaux moyen ou élevé

Systèmes d'acquisition de données (DAQ) compacts à nombre de canaux moyen ou élevé

SIRIUS® R8

SIRIUS® R8 - Système d'acquisition de données (DAQ) à grand nombre de canaux

Système d'acquisition de données (DAQ) à grand nombre de canaux

SIRIUS® RT

SIRIUS® RT - Système d'acquisition de données avec bus EtherCAT en temps réel

Système d'acquisition de données avec bus EtherCAT en temps réel
