Identification de la phaseUn voltmètre vectoriel pour les réseaux électriques et les électriciens

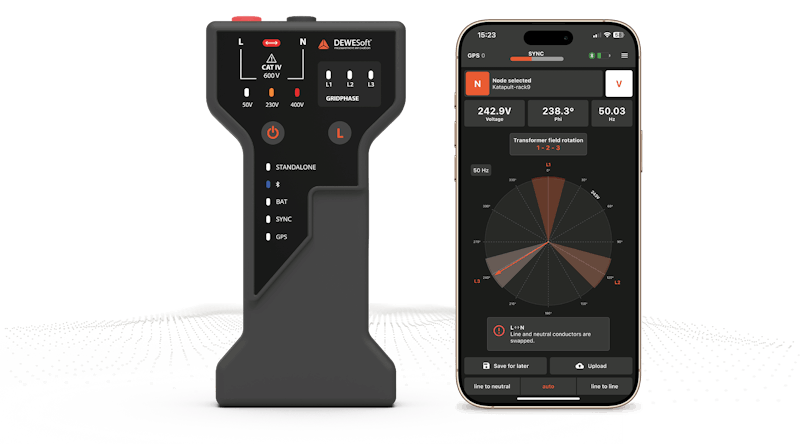

Voltmètre vectoriel Dewesoft Gridphase est un dispositif permettant une identification des phases n'importe où dans le réseau électrique, soit derrière le compteur, soit devant le compteur. Nous utilisons technologie des synchrophases et rendre l'identification des phases aussi simple que la mesure de la tension à l'aide d'un multimètre. Dewesoft s'impose comme la solution leader et la plus abordable pour l'identification des phases sur le marché, aidant les techniciens et les ingénieurs dans divers scénarios opérationnels.

Identification de la phase Points forts

Détection galvanique et sans contact

Avec Gridphase, vous pouvez mesurer directement jusqu'à 500 V. Dans les situations où cela n'est pas possible, Gridphase dispose d'un capteur capacitif intégré qui permet une détection sans contact de la phase sur les lignes à basse/moyenne et haute tension.

Synchronisation rapide

Notre voltmètre vectoriel utilise un récepteur GNSS avancé, ce qui signifie que la synchronisation de l'appareil prend rarement plus de 15 secondes.

Compensation simplifiée du déphasage

Nous utilisons une solution brevetée qui élimine la nécessité d'une compensation manuelle du déphasage des groupes de transformateurs. Il suffit de sélectionner le transformateur auquel vous êtes connecté, en fonction de son emplacement, et de toujours référencer les mesures par rapport à une phase électrique bien définie sur le réseau de transmission.

Solution à dispositif unique

Les méthodes traditionnelles de synchronisation nécessitent l'installation de deux dispositifs pour la comparaison et l'identification des phases. Nous simplifions ce processus en éliminant la nécessité d'installer un dispositif de référence dédié pour chaque mesure en utilisant des références présentes en permanence, le concept de références virtuelles et le modèle de réseau.

Point de référence cohérent

L'identification des phases se fait toujours par rapport à un point de référence. Dewesoft garantit que l'identification peut toujours être référencée par rapport à un point de référence connu et cohérent, généralement sur un réseau à haute tension. Cela garantit un cadre de référence unifié sur l'ensemble du réseau, depuis les barres haute tension jusqu'aux dernières charges du côté basse tension.

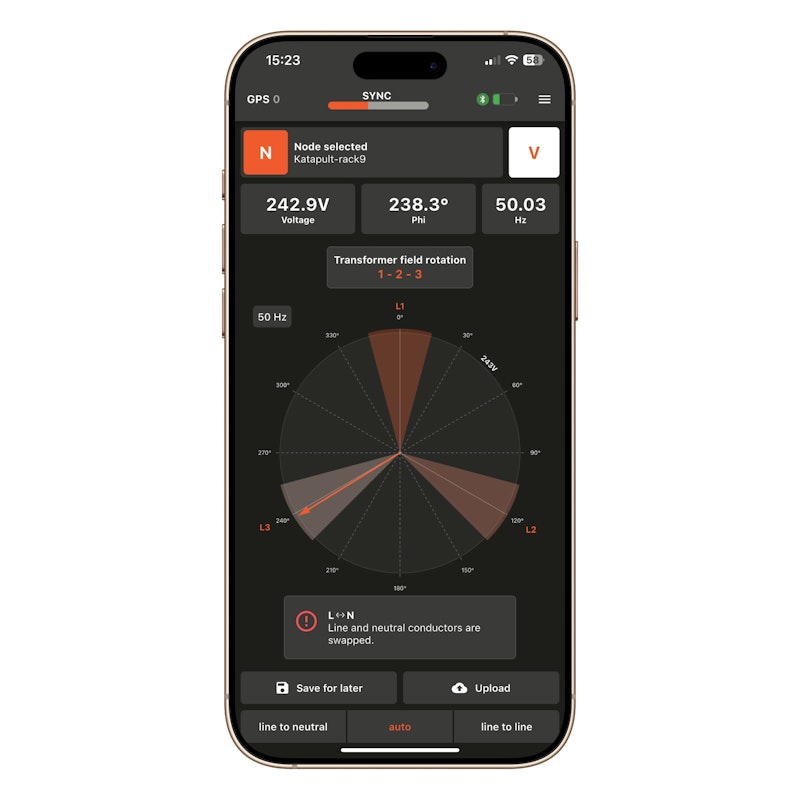

Concept de zones angulaires

Votre réseau électrique est divisé en zones d'angle, où la déviation de l'angle de phase de la tension par rapport au point de référence ne dépasse pas ±20°. Avec une séparation de phase de 120°, cette marge garantit une identification précise de la phase.

Synchronisation GPS sans signal GNSS actif

Aucune réception GNSS active n'est requise. Après la synchronisation initiale, le tampon de synchronisation interne maintient la synchronisation jusqu'à deux heures sans signal GNSS actif.

Aucune connexion active de données n'est requise

Grâce à la fonctionnalité "enregistrer et jumeler plus tard", vous pouvez identifier les phases même si vous ne disposez pas d'une connexion de données active.

Petite taille

Notre voltmètre vectoriel est extrêmement petit, ses dimensions ne dépassant pas 180 x 85 x 35 mm (7,09 x 3,35 x 1,38 pouces). L'appareil est suffisamment compact pour se loger facilement dans votre trousse à outils.

Coût-efficacité

La conception innovante du système permet à notre voltmètre vectoriel d'être disponible à un prix imbattable, offrant une grande valeur sans aucun compromis.

Longue durée de vie de la batterie

Profitez d'une durée de mesure allant jusqu'à 50 heures avec une seule charge de batterie. Une fois la batterie vide, il suffit de recharger l'appareil avec n'importe quel chargeur USB-C (inclus).

Fabriqué en Europe

Tous nos instruments sont conçus et fabriqués dans les installations ultramodernes de notre siège social, au cœur de l'Europe.

Dewesoft Gridphase : Identification simple et précise des phases électriques

Dewesoft Gridphase révolutionne l'identification des phases en garantissant des mesures précises partout dans le réseau électrique. Contrairement aux méthodes traditionnelles qui nécessitent plusieurs appareils, Gridphase fonctionne avec un seul appareil, ce qui élimine le besoin d'installations de référence dédiées.

Caractéristiques principales :

  • Détection galvanique et sans contact - Avec Gridphase, vous pouvez mesurer directement jusqu'à 500 V. Dans les situations où cela n'est pas possible, Gridphase dispose d'un capteur capacitif intégré qui permet une détection sans contact de la phase sur les lignes à basse/moyenne et haute tension.

  • Compensation automatique du déphasage - Aucun réglage manuel des groupes de vecteurs n'est nécessaire ; il suffit de sélectionner le transformateur et Gridphase s'occupe du reste.

  • Synchronisation rapide - Un récepteur GNSS avancé assure la synchronisation en moins de 20 secondes.

  • Compact et portable - Mesurer juste 7.09 x 3.35 x 1.38 poucesGridphase s'intègre facilement dans n'importe quelle boîte à outils.

  • Coût-efficacité - La conception avancée offre des performances élevées à un prix imbattable.

  • Longue durée de vie de la batterie - Jusqu'à 50 heures de fonctionnement avec une seule charge.

Gridphase rationalise l'identification des phases, en la rendant plus rapide, plus sûr et plus rentable que les méthodes traditionnelles.

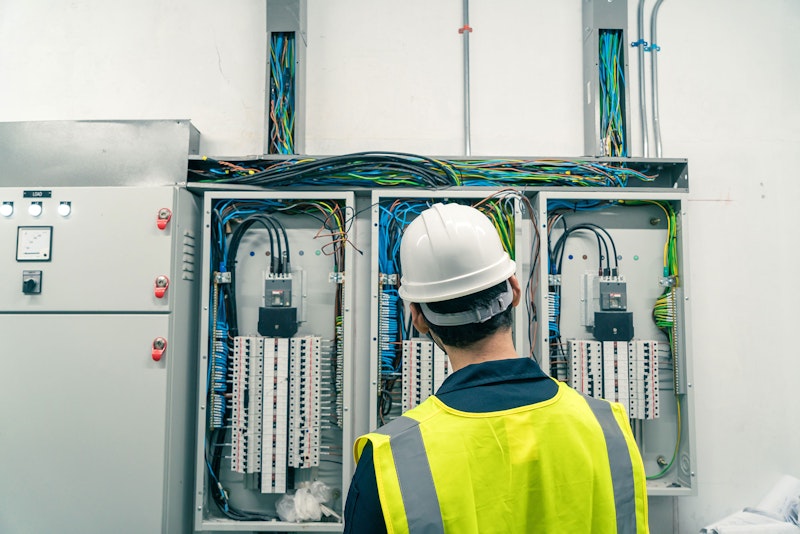

Identification des phases dans les réseaux de distribution d'électricité

Identification des phases dans les réseaux de distribution d'électricité se réfère au processus de détermination de la phase électrique d'un point spécifique du réseau électrique par rapport à une référence connue. Cela est essentiel pour maintenir l'efficacité des opérations sur le terrain ainsi que la précision des analyses, de la planification et des simulations.

Pourquoi l'identification des phases est-elle importante ?

  1. Équilibrage de la charge - Permet de répartir uniformément les charges électriques entre les différentes phases, évitant ainsi les surcharges et améliorant l'efficacité.

  2. Service de restauration et d'entretien - Identifie les désalignements de phase ou les connexions incorrectes qui pourraient conduire à des déséquilibres de charge de phase.

  3. Intégration de l'énergie distribuée - Indispensable pour connecter les sources d'énergie renouvelables telles que le solaire résidentiel, en veillant à ce qu'elles alimentent la bonne phase.

Les défis de l'identification des phases

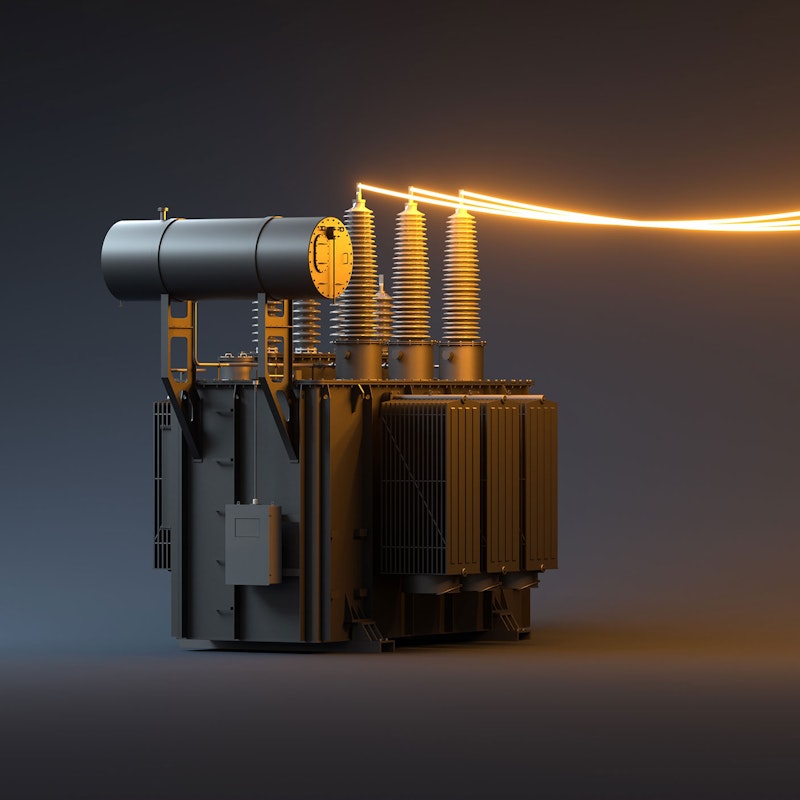

  • Déphasage de la tension en raison des groupes de vecteurs des transformateurs.

  • Absence de point de référence universel dans des grilles complexes.

  • Préoccupations en matière de sécurité lors de travaux sur des lignes à haute tension.

Dewesoft Gridphase résout ces problèmes en utilisant un seul appareil portable qui.. :

  • Fournit un point de référence cohérent à travers le réseau.

  • Utilise la détection sans contact pour des mesures sûres sur les lignes à moyenne et haute tension.

  • Compensation automatique des déphasages des groupes de vecteurs de transformation.

En automatisant et en simplifiant l'identification des phases, Dewesoft Gridphase vous aide à améliorer la qualité de l'énergie, à réduire les erreurs et à renforcer la fiabilité des réseaux électriques.

Pour en savoir plus, consultez notre article détaillé : Identification des phases dans les réseaux de distribution d'électricité à l'aide de synchrophases.

Comment cela fonctionne-t-il ?

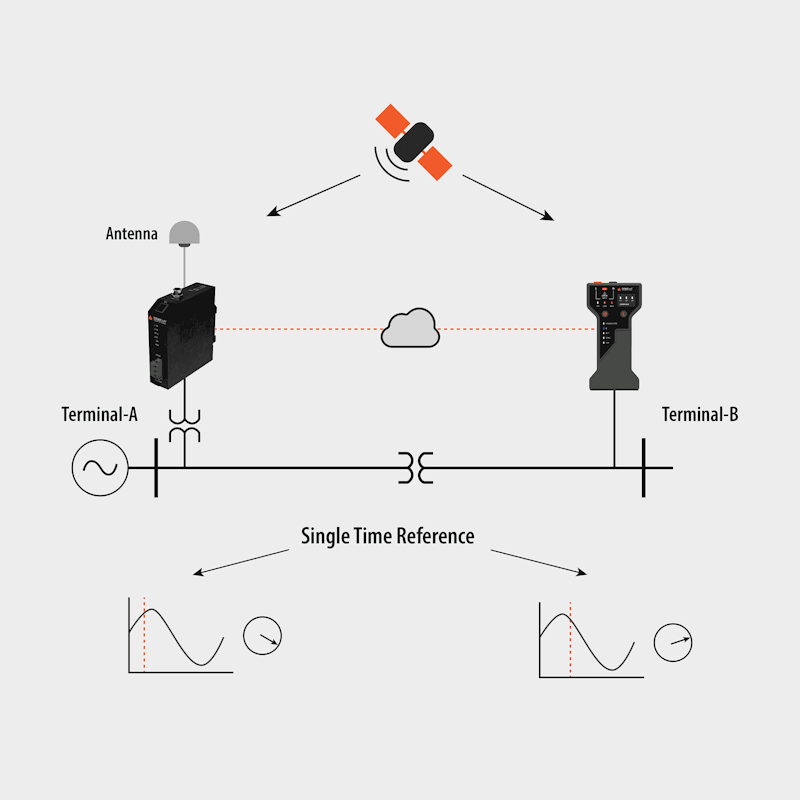

Gridphase s'appuie sur technologie des synchrophases pour mesurer et comparer les angles de phase de la tension en différents points du réseau électrique.

La principale différence réside dans le fait que, contrairement aux approches conventionnelles qui nécessitent deux appareils pour identifier la phase et l'installation d'un appareil de référence - ce qui peut être encombrant et prendre du temps -, Gridphase ne nécessite pas l'installation directe d'un appareil de référence. Elle s'appuie au contraire sur une multitude de dispositifs de référence déployés sur le réseau électrique. Une méthode brevetée permet de compenser les déphasages dus aux groupes vectoriels de transformateurs dans le réseau.

Ce processus est facilité par un système dorsal qui conserve les mesures de référence et garantit une identification précise des phases. L'appareil se connecte à un smartphone, qui fournit les données nécessaires au système dorsal pour l'identification de la phase en temps réel.

Caractéristiques principales

Tampon de synchronisation

Après la synchronisation initiale, le tampon de synchronisation interne maintient la synchronisation jusqu'à deux heures sans signal GNSS actif.

Intégration des résultats des mesures

Chaque mesure peut être associée à un numéro de série de compteur intelligent (si elle est effectuée sur le site d'un client) ou à un code ou un nom différent, ainsi qu'à des données de géolocalisation, et sauvegardée dans le système dorsal. Ces informations peuvent être transférées vers n'importe quel système informatique, manuellement ou automatiquement.

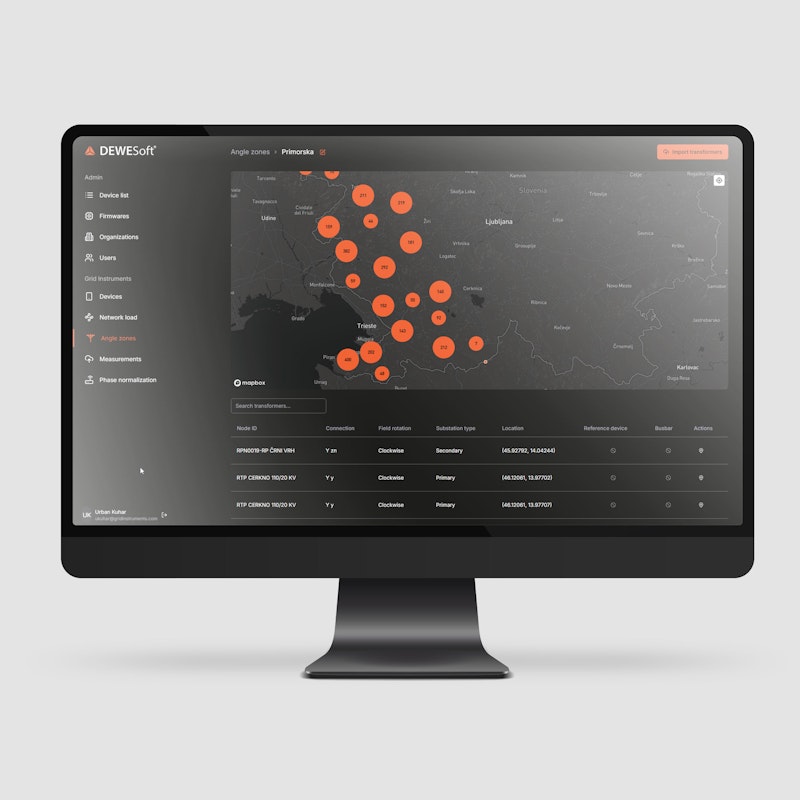

Modèle de réseau

Le modèle de réseau permet aux utilisateurs de Gridphase d'effectuer l'identification de phase en trois étapes simples : mise sous tension, synchronisation et mesure. Il n'est pas nécessaire de se préoccuper d'un dispositif de référence ou de déphasages dus à des groupes de vecteurs de transformateurs.

Référence virtuelle

Définissez une référence en tout point arbitraire du réseau par une mesure et comparez les mesures suivantes à cette référence, comme si vous aviez installé un dispositif physique à cet endroit.

Enregistrer et jumeler plus tard

Grâce à la fonctionnalité d'enregistrement et d'appariement ultérieur, vous pouvez identifier les phases même si vous ne disposez pas d'une connexion de données active.

Détection des fils sous tension

Un circuit spécial permet une détection robuste du fil sous tension. Vous pouvez ainsi être sûr que vous n'avez pas interverti les conducteurs sous tension et neutres au moment de la mesure.

Applications Gridphase

Dewesoft Gridphase vise deux cas d'application :

Gestionnaires de réseaux de distribution d'électricité (GRD)

  • Réseaux basse tension - Surcharges de phase et déclenchements de fusibles : Une répartition asymétrique de la charge peut provoquer des déclenchements de fusibles sur la phase la plus chargée. Gridphase permet d'identifier la phase des charges sans avoir à déconnecter l'alimentation.

  • Réseaux à basse tension - Installations et remplacements de compteurs d'énergie : Assure une plus grande symétrie de la charge dans les réseaux triphasés.

  • Réseaux basse et moyenne tension - Connexion correcte des phases lors de l'installation et de la maintenance des éléments de puissance : Facilite les connexions de phase correctes pour les transformateurs de distribution, les transformateurs de potentiel, l'appareillage de commutation, les câbles, les lignes et autres connexions.

  • Réseaux basse et moyenne tension - Dépannage des systèmes secondaires : Aide à l'identification des problèmes dans les circuits de protection et de mesure.

Installations électriques

  • Derrière le compteur - Connexion ou reconnexion des charges : Assurer l'équilibre des phases de charge en connectant ou reconnectant correctement les charges.

  • Derrière le compteur - Connexion de l'équipement de mesure : Fournit des informations unifiées sur les phases dans l'ensemble de l'installation pour des dispositifs tels que les protections de charge pour les chargeurs de VE et les installations de maisons intelligentes.

Référencement de points virtuels

POUR LES INSTALLATEURS

Certaines applications ne nécessitent qu'une comparaison rapide entre deux points du réseau ou de l'installation d'un bâtiment. Avec Gridphase, vous pouvez définir une "référence virtuelle" à n'importe quel endroit, puis comparer toutes les mesures ultérieures à cette référence - aucun matériel permanent n'est nécessaire. Regardez la vidéo ci-contre pour une brève démonstration.

Principaux avantages

  • Pas d'installation de référence dédiée : Définissez votre référence une fois, puis mesurez à partir de n'importe quel autre endroit du réseau sans équipement supplémentaire.

  • Précision instantanée : Identifiez les phases correctes sur les fusibles, les barres omnibus, les câbles ou les charges en quelques secondes, sans configuration fastidieuse.

Assurer un alignement de phase cohérent pour les mesures multipoints

Avec l'accélération de l'électrification, les évaluations de la qualité de l'énergie nécessitent souvent des mesures en plusieurs points d'une même installation. Dans les grands systèmes, le simple fait de tracer un seul conducteur sous tension peut s'avérer peu pratique. Gridphase élimine cette incertitude en identifiant de manière fiable chaque phase sous tension et en garantissant que vos compteurs ou analyseurs de puissance sont connectés aux phases correctes à chaque point de mesure.

Principaux avantages

  • Confiance dans la précision des mesures - Garantir que les analyseurs de puissance ou les compteurs se réfèrent aux mêmes phases, ce qui permet des comparaisons de données valables.

  • Installation et mise en place plus rapides - Alignez rapidement votre équipement de mesure - plus de tâtonnements ni de traçage manuel des phases.

  • Analyse cohérente de la qualité de l'énergie - Garantissez des résultats uniformes et de haute fidélité sur l'ensemble de votre installation, même dans des environnements complexes et très sollicités.

Référence de phase globale sur l'ensemble du réseau

Pour que votre réseau de distribution soit vraiment en ordre, vous avez besoin de phases électriques cohérentes depuis la connexion de transmission - où elles sont clairement définies - jusqu'au dernier client. Les groupes vectoriels de transformateurs peuvent introduire des déphasages délicats qui dépassent de nombreuses équipes sur le terrain. Avec Gridphase, ces décalages sont automatiquement compensés.

Regardez la vidéo ci-contre pour découvrir comment nous mesurons avec précision les phases et compensons automatiquement les transformateurs dans les réseaux basse et moyenne tension.

Principaux avantages

  • Point de référence cohérent : Maintenir une trame de phase unifiée de la sous-station jusqu'au dernier compteur.

  • Alignement des phases dans les technologies de l'information et les opérations sur le terrain : Faites correspondre en toute transparence les phases de vos systèmes IT/OT avec les conditions réelles afin d'améliorer l'efficacité sur le terrain et de réduire les erreurs.

  • Comparer : Comparer correctement les mesures entre les différents appareils de mesure de votre réseau.

Alignement des groupes de phases sur les véritables phases électriques

Dans les réseaux basse tension, l'analyse des données est généralement utilisée pour regrouper les clients en fonction de la connectivité apparente des phases (L1, L2, L3). Pourtant, ces "groupes" étiquetés ne correspondent souvent pas aux phases électriques réelles. Avec Gridphase, vous pouvez rapidement unifier ces groupes en fonction de leurs phases réelles, ce qui garantit la cohérence des données sur l'ensemble du réseau.

Regardez la vidéo ci-contre pour voir comment Gridphase identifie et stocke la phase d'un client triphasé unique, en garantissant un alignement correct de tous les groupes de phases.

Principaux avantages

  • Améliorer la précision du flux d'énergie L'alignement correct des phases permet de réaliser des études précises sur le flux de charge triphasé et des estimations de la capacité d'hébergement en alignant les groupes de phases étiquetés sur leurs angles électriques réels.

  • Éliminer les confusions et les reprises Utilisez une référence de phase unique pour l'ensemble de votre réseau afin que les techniciens sur le terrain et les ingénieurs chargés de l'exploitation et du développement du réseau parlent le même "langage de phase".

Affichage de la charge pour les installations triphasées

Le déséquilibre phase-charge coûte aux services publics une part importante de leur budget annuel de renforcement. Étant donné qu'un grand nombre de nouvelles charges - chargeurs de véhicules électriques, systèmes CVC et pompes à chaleur - sont connectées derrière le compteur, les services publics n'ont souvent qu'un contrôle direct minimal. En partageant les données de charge moyenne et de pointe avec les installateurs privés, vous leur permettez d'optimiser les placements sur les phases les moins chargées.

Principaux avantages

  • Réduction des interruptions de courant Évitez les déclenchements intempestifs de fusibles et les sous-tensions en traitant les phases les plus chargées avant qu'elles ne dépassent les limites de sécurité.

  • Amélioration de l'utilisation du réseau Retarder les mises à niveau coûteuses des transformateurs en équilibrant les charges de manière proactive. Voir notre étude de cas "Extending Grid Capacity : Comment l'équilibrage des phases retarde les mises à niveau coûteuses des transformateurs" pour des économies concrètes.

  • Un meilleur service à la clientèle Permettre aux installateurs d'optimiser les connexions dès le départ, afin de minimiser les perturbations pour les utilisateurs finaux et d'améliorer la fiabilité à long terme.

Note d'application

Extension de la capacité du réseau : Comment l'équilibrage des phases retarde les mises à niveau coûteuses des transformateurs

Alors que l'électrification continue de stimuler la demande d'énergie, les réseaux de distribution à basse tension sont de plus en plus sollicités. Cela entraîne des déséquilibres de tension et des contraintes de capacité. Les solutions traditionnelles, telles que la modernisation des transformateurs et des câbles, sont coûteuses et prennent du temps, car elles nécessitent souvent des autorisations et des travaux de construction importants.

Au lieu de recourir immédiatement à ces mises à niveau coûteuses, les gestionnaires de réseaux de distribution (GRD) peuvent mettre en œuvre un équilibrage des charges par phase afin de redistribuer les charges entre les phases et d'alléger ainsi la charge des transformateurs et des lignes d'alimentation surchargés. En optimisant l'infrastructure existante, les GRD peuvent prolonger la durée de vie des actifs critiques, retarder les investissements à grande échelle et maintenir la stabilité du réseau sans dépenses d'investissement immédiates.

Une étude portant sur 1 564 transformateurs de distribution a révélé que 415 d'entre eux présentaient une charge de phase élevée, ce qui en faisait des candidats à l'équilibrage de la charge. Dans de nombreux cas, l'équilibrage des charges entre les phases a permis de prolonger de plus de deux ans l'horizon de mise à niveau des transformateurs, ce qui a permis d'économiser environ 750 000 euros en coûts évités. En utilisant des outils de mesure avancés tels que Gridphase, les opérateurs peuvent identifier et corriger efficacement les déséquilibres de phase, améliorant ainsi l'efficacité du réseau pour un coût minimal. Bien que les reconnexions statiques ne soient pas une solution permanente, elles constituent une méthode pratique et évolutive pour gérer la hausse de la demande, ce qui permet une planification plus stratégique à long terme tout en maintenant une qualité d'énergie fiable.

Lire la note d'application complète ici.
