Vibrateurs électrodynamiquesExcitateurs à usage général, modaux et inertiels

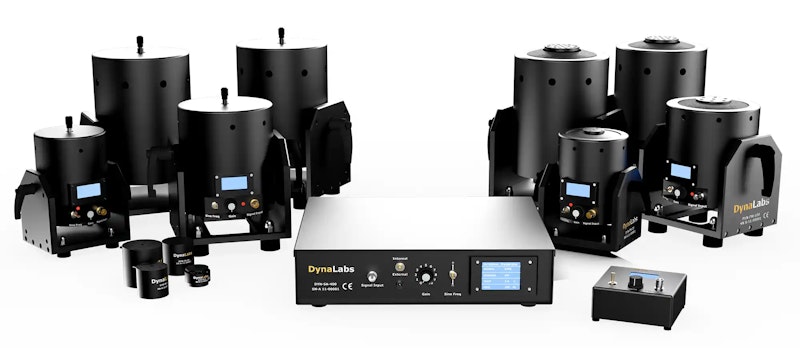

Agitateurs modaux

Les essais modaux peuvent être réalisés à l'aide de marteaux modaux ou de secoueurs. Pour une excitation à haute fréquence reproductible ou des essais contrôlés par signal, les secoueurs modaux constituent le meilleur choix. Ces appareils légers mais puissants fonctionnent à des fréquences allant jusqu'à 12 000 Hz, fournissent des niveaux de force allant jusqu'à 440 N et ont une course maximale de 25 mm (p-p).

Faits marquants :

• Agitateurs légers et performants conçus pour les essais modaux avec excitation à haute fréquence et contrôle du signal.

• Plage de force de 20 N à 440 N et fréquence jusqu'à 12 000 Hz, avec une course de 25 mm (p-p).

Avantages :

• Armature à trous traversants facilement ajustable pour une configuration modale des dards.

• Conception portable et conviviale.

• Base flexible à tourillon pour un positionnement précis.

Applications :

• Essais modaux et dynamique structurelle dans des secteurs tels que l'aérospatiale et l'automobile.

• Caractérisation dynamique des composants, des machines, des véhicules et des grandes constructions.

Intégration de l'amplificateur

Les petits vibrateurs sont équipés d'amplificateurs intégrés, ce qui leur confère une grande facilité d'utilisation, une conception compacte et une excellente mobilité.

La gamme Inertial Shaker comprend des amplificateurs externes petits mais puissants, offrant les mêmes fonctionnalités que les amplificateurs intégrés tout en restant portables.

Pour les secoueurs 250N et 440N, qui nécessitent des amplificateurs externes, nous proposons deux options :

• Amplificateur léger et compact : Idéal pour les applications mobiles.

• Amplificateur plus grand et plus performant : Il fournit plus de puissance et des performances supérieures, adaptées aux tâches exigeantes.

Essais modaux et analyse modale

Dans les applications réelles, les pièces de machines et les systèmes mécaniques sont rarement soumis à des charges statiques. Le plus souvent, ils sont excités par des charges dynamiques. La structure réagit à ces charges dynamiques en fonction de ses paramètres dynamiques, tels que les fréquences naturelles et les modes naturels. L'ingénieur doit donc avoir une bonne connaissance du comportement dynamique de la structure conçue. Le processus de détermination du comportement dynamique d'une structure est défini comme suit identification du système structurel.

L'identification des systèmes structurels consiste à déterminer la fonction de transfert du système, qui est obtenue en déterminant les paramètres modaux de la structure, tels que les fréquences naturelles, l'amortissement, les vecteurs modaux et les résidus.

Les fonctions de transfert d'une structure peuvent être déterminées à l'aide de modèles mathématiques ou de méthodes expérimentales. La méthode expérimentale pour déterminer la fonction de transfert d'une structure consiste à mesurer la réponse de la structure à une entrée mesurée. Les réponses sont généralement des accélérations et les entrées ou excitations sont généralement des impulsions ou des signaux aléatoires/sinusoïdaux.

Le signal d'impulsion peut facilement être comparé à un Martillo modal avec un capteur de force connecté à son extrémité. L'excitation à l'aide d'un signal aléatoire ou sinusoïdal nécessite Agitateur modal. En outre, si des contenus d'excitation à haute fréquence ou des essais commandés par signal sont nécessaires, les transducteurs modaux sont la seule solution d'excitation. Les transducteurs modaux Dewesoft sont des transducteurs modaux légers et puissants qui peuvent atteindre 15 000 Hz et générer des forces allant jusqu'à 440 N avec une course maximale de 25 mm.

L'agitateur modal est fixé à la structure et le signal d'excitation souhaité est appliqué à la structure par un générateur de signaux. Pendant ce temps, les réponses de la structure sont
et les fonctions de réponse en fréquence utilisées dans les calculs d'analyse modale sont calculées.

Pour plus d'informations, voir Solution Dewesoft pour l'analyse et les essais modaux.
