Équilibrage des rotorsÉquilibrage statique et dynamique des machines tournantes

Les rotors équilibrés sont essentiels au bon fonctionnement des machines tournantes. Le déséquilibre provoque de fortes vibrations qui réduisent la durée de vie de la machine et provoquent des défauts matériels. Le Dewesoft Equilibre sur un et deux plans est un excellent outil pour éliminer les déséquilibres sur site et éviter les longues périodes d'immobilisation.

La solution d'équilibrage offre d'excellentes performances. Il comprend également Mises à jour gratuites des logiciels et assistance technique à vie et est accompagné d'un Garantie de 7 ans à la pointe de l'industrie.

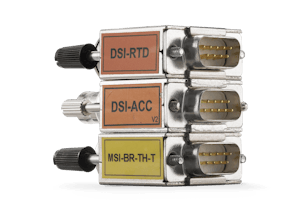

IEPE

Charge

Tension

Compteur et Encodeur

RPM

Accélération

Équilibrage des rotors Points forts

Équilibrage sur simple ou double plan

Effectuez un équilibrage sur un seul plan (disque étroit) ou sur deux plans (arbre long).

Une procédure simple, étape par étape

Les utilisateurs sont guidés tout au long des étapes de l'équilibrage pour un fonctionnement sans faille, y compris la configuration facile du capteur d'angle avec prévisualisation en direct. Plusieurs modules peuvent être combinés pour un équilibrage multi-axes, ce qui permet de gagner du temps et d'améliorer considérablement la qualité de l'équilibrage.

Visualisation riche

Les résultats de toutes les exécutions sont affichés pour une décision plus facile pour les prochaines étapes. La visualisation en direct du vecteur de balourd est disponible pour juger de la stabilité de la mesure. L'affichage RPM a un indicateur de couleur pour déterminer facilement la plage d'entrée et de sortie.

Séparation du poids

Ajoute la possibilité de fractionner le poids d'équilibrage nécessaire en points équidistants.

Stockage du vecteur d’influence

Pour les essais répétitifs sur la même machine, stockez les vecteurs d'influence.

Logiciel inclus

Tous les systèmes de collecte de données Dewesoft comprennent le logiciel de collecte de données primé DewesoftX. Le logiciel est facile à utiliser mais très complet et riche en fonctionnalités. Toutes les mises à jour du logiciel sont gratuites pour toujours, sans licences cachées ni frais de maintenance annuels.

Qualité Dewesoft et garantie de 7 ans

Profitez de notre Garantie de 7 ans. Nos systèmes de collecte de données sont fabriqués en Europe selon les normes de qualité les plus élevées. Nous offrons une assistance technique gratuite et orientée vers le client. Votre investissement dans les solutions Dewesoft est protégé pendant des années.

Présentation de l'équilibrage

Les rotors équilibrés sont essentiels pour la plupart des types de machines tournantes. Un déséquilibre créera de fortes vibrations provoquant des défauts matériels et réduisant la durée de vie d'un matériau. Le déséquilibre du rotor est le problème majeur des vibrations et il est lié au premier ordre (fréquence de rotation).

Le but de l'équilibrage est de minimiser les vibrations liées au premier ordre. En gros, ça marche comme ça : On mesure l'état initial, puis on ajoute un poids d'essai de la masse connue, on calcule la position et la masse d'un contrepoids, on enlève le poids d'essai, et on met le poids calculé du côté opposé, pour annuler le déséquilibre.

Lorsqu'un déséquilibre existe, le premier ordre (fréquence de rotation) est clairement visible. Comme le montre l'exemple ci-dessous, sur le rotor existe une répartition inégale de la masse. Un poids de correction est ajouté (ou de la matière est retirée) sur le côté opposé, ce qui annule la majeure partie. Cette procédure peut ensuite être répétée jusqu'à satisfaction.

Selon les machines, un équilibrage à un ou deux plans est utilisé. Le choix de l'équilibrage à un plan ou à deux plans dépend généralement de deux facteurs. L'un des facteurs est le rapport de la longueur du rotor (L) au diamètre du rotor (D).

Procédure guidée pas à pas

L'équilibrage dynamique fonctionne comme une séquence:

Mesurez d'abord l'état initial de votre machine.
Ajoutez ensuite la masse d'essai de poids et angle connus.
Le module d'équilibrage calculera alors la masse corrective appropriée et l'angle sous lequel elle doit être installée.

Enfin, une dernière mesure vous permettra de constater les améliorations générées.

Equilibrage 1 plan ou 2 plans

Selon les machines, un équilibrage sur un ou deux plans est nécessaire. Le choix dépend généralement de plusieurs facteurs, dont principalement:

le rapport entre la longueur du rotor et le diamètre du rotor.
la vitesse de fonctionnement du rotor.

Ecran de mesure automatique

Lorsque vous avez configuré le module d'équilibrage dans le setup des voies, un affichage généré automatiquement, appelé «Balancing», apparaît en mode Mesure. Il s'agit du contrôle visuel du rotor à équilibrer, avec affectation automatique des voies et calculs mathématiques.

Poids fractionné

Lorsque vous avez un rotor / plan avec un certain nombre de fentes / pales / trous, où les poids peuvent être montés, il serait beaucoup plus facile de connaître le numéro de position et de diviser les poids au lieu de l'angle absolu. Cela peut être fait en sélectionnant «Diviser le plan xx en xx» dans les propriétés.

Instances simultanées

Lorsque l'amplitude et la phase du signal ne sont pas stables, vous devez trouver un emplacement différent pour le montage du capteur afin d'obtenir un meilleur signal. Pour gagner du temps, vous pouvez monter plusieurs capteurs et les mesurer en même temps, puis décider du signal à prendre. La procédure est la même, mais vous n’avez besoin que d’un seul VC (contrôle visuel). Tous les autres instruments suivront, avec bien sûr des résultats différents.

Réutilisez les caractéristiques de votre système

Si l'équilibrage a déjà été effectué sur un arbre particulier et que les caractéristiques du système sont connues, la mesure avec une masse d'essai n'est plus nécessaire. A la place, vous pouvez entrer manuellement les paramètres de caractéristiques du système pour obtenir la masse de correction calculée immédiatement. Les caractéristiques du système décrivent la relation entre masse et vibration.
