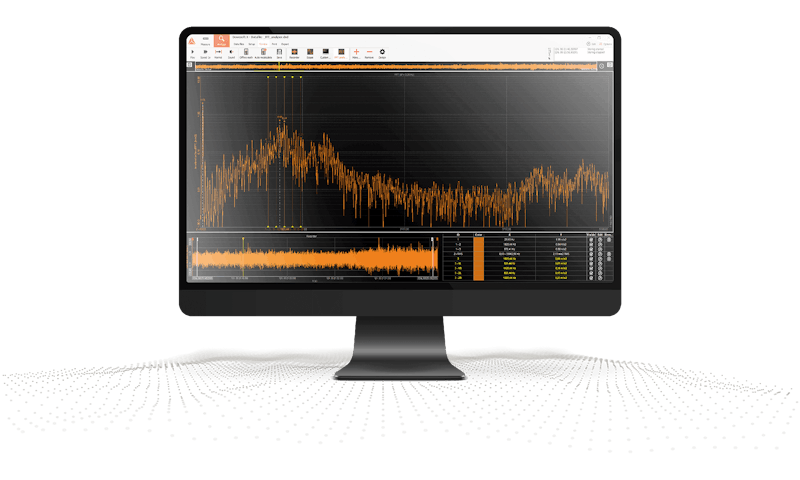

Analyseur de spectre FFTAnalyse des vibrations et des fréquences avec une transformée de Fourier rapide

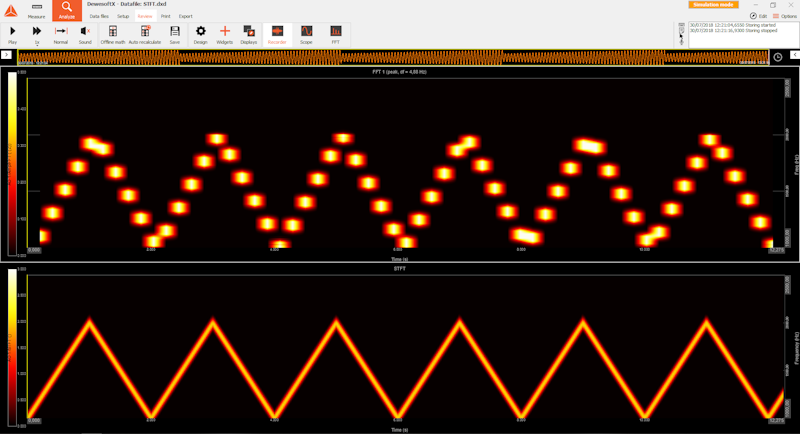

Présentation de l'analyseur de spectre FFT performance et flexibilité

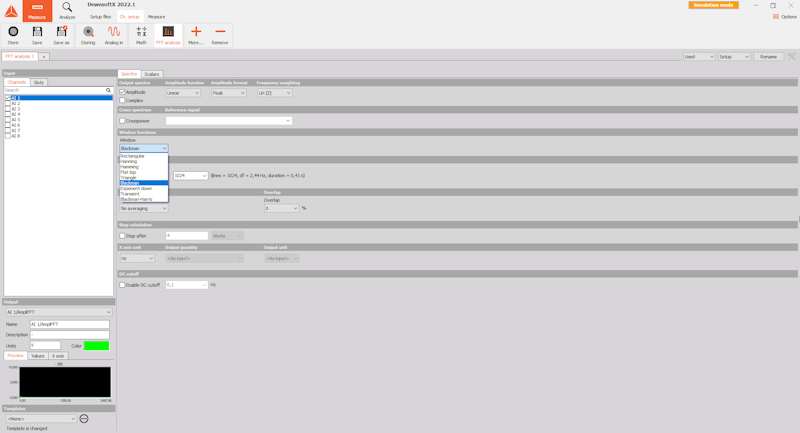

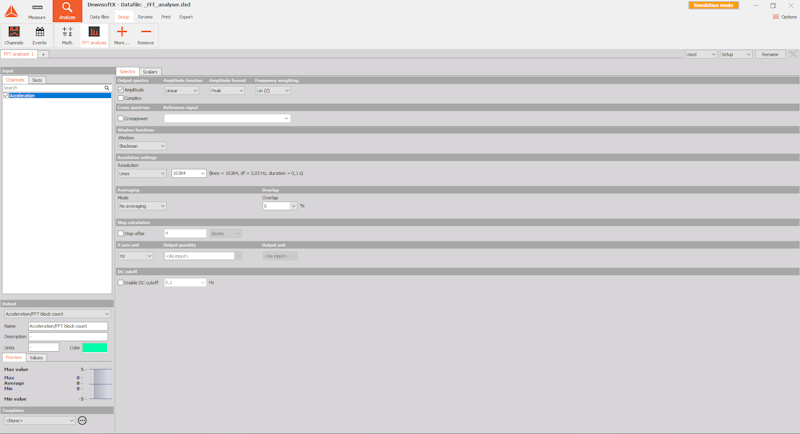

L'analyseur de spectre Dewesoft FFT fournit toutes les fonctions principales pour l'analyse spectrale avec une moyenne avancée, une résolution sélectionnable (64000 lignes et plus) ou une spécification directe de la bande passante (par exemple 0,01 Hz). Plusieurs canaux peuvent être affichés et analysés dans un seul instrument d'analyse FFT pour une comparaison facile.

Il offre soit une analyse directe du spectre de fréquences en ligne en temps réel pendant la mesure, soit une analyse de fréquence hors ligne sur les données stockées.

Regardez la vidéo à gauche pour avoir un bref aperçu et voyez pourquoi notre analyseur de spectre est l'analyseur de spectre le plus performant et le plus flexible au monde.

Applications de l'analyseur FFT utilisations pratiques de l'analyse FFT

L'inspection des données mesurées dans le domaine fréquentiel est souvent la partie principale de l'analyse et de la surveillance des signaux. Les données d'une variété de capteurs sont utilisées dans pratiquement toutes les industries afin de résoudre des problèmes, d'optimiser des conceptions, de tester des prototypes, de surveiller des machines et de nombreux autres travaux comme ceux répertoriés ci-dessous :

• Surveillance prédictive de l'état de la machine

• Analyse de dynamique structurelle

• Test de durabilité

• Analyse de fatigue

• Analyse des machines tournantes et des équipements tournants

• Détection de défaut de roulement

• Analyse du suivi des commandes

• Analyse des vibrations de torsion et de rotation

• Analyse de combustion

• Tests de vibrations du corps humain

• Acoustique de la pièce, conception de haut-parleurs, analyse du bruit environnemental

• Test de bruit de frein

• Essais de réponse aux chocs mécaniques, essais de chute, essais d'impact

Configurations typiques des analyseurs FFT Dewesoft

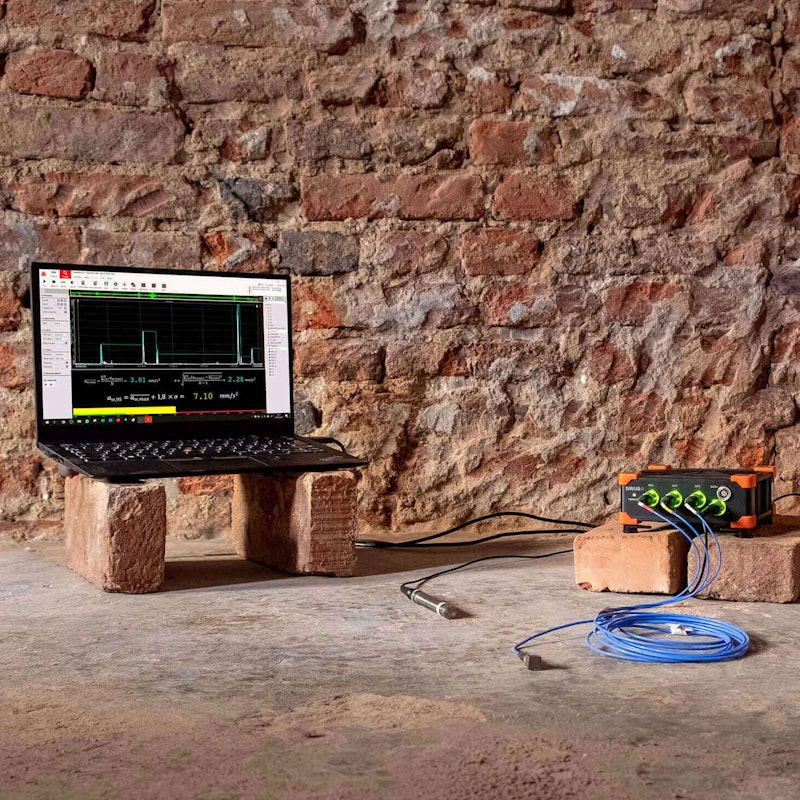

Analyseur FFT de vibration de base à 4 canaux :

• Système d'acquisition de données SIRIUS Mini 3xACC, 1xACC+

• Jusqu'à quatre accéléromètres IEPE/ICP® à un axe ou un triaxial

• Micro (1x-4x)

• 1x tachymètre

Analyseur FFT de vibration standard à 8 canaux :

• Système DAQ SIRIUS DualCoreADC 6xACC, 2xACC+

• Jusqu'à 8 accéléromètres IEPE/ICP® à un axe ou deux triaxiaux

• Micros (1-8)

• Capteurs tachymétriques (1-2)

Analyseur FFT de vibration portable 8-16 canaux :

• Systèmes DAQ SIRIUS R1DB ou R2DB avec tranche de conditionnement de signal SIRIUS DualCoreADC 6xACC, 2xACC+

• Jusqu'à 16 accéléromètres monoaxes ou 5 triaxiaux IEPE/ICP®

• Micro (1-16)

• Tachy (1-4)

• Ordinateur intégré et enregistreur de données SSD

• Écran et clavier intégrés

• Alimenté par batterie Li-ion

Analyseur avancé de vibration FFT :

• Plus de 100 canaux IEPE ou de charge dans la configuration de tranches modulaires SIRIUS en guirlande ou de solutions de rack SIRIUS à canaux élevés.

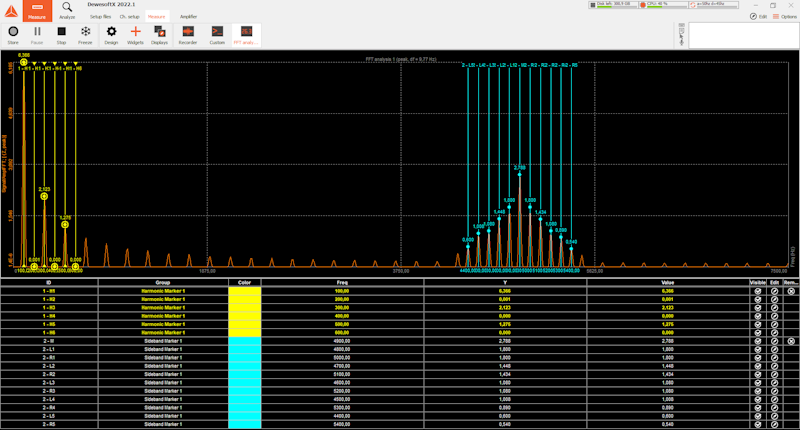

Curseurs et marqueurs fonctions de curseur de fréquence polyvalentes

L'analyseur Dewesoft FFT permet de définir plusieurs marqueurs de traitement pour la détection automatique de différents paramètres. Notre analyseur de fréquence propose les marqueurs suivants :

• Marqueur gratuit: des marqueurs gratuits peuvent être ajoutés librement. Le marqueur nous montre la position de l'axe et l'amplitude de l'emplacement du graphique sélectionné.

• Marqueur maximum: Le marqueur maximum trouve l'amplitude la plus élevée dans le spectre.

• Marqueur RMS: les marqueurs RMS additionneront toutes les lignes FFT dans la bande sélectionnée et calculeront la valeur RMS.

• Marqueur de bande latérale: Le marqueur de bande latérale surveille les fréquences modulées à gauche et à droite de la ligne centrale sélectionnée.

• Marqueur d'harmoniques: affiche les harmoniques de la fréquence fondamentale et peut être utilisé pour étudier la distorsion et les non-linéarités du signal.

• Marqueur d'amortissement: il est préférable d'utiliser les marqueurs d'amortissement dans les tests modaux lorsque nous voulons savoir comment notre courbe de transfert est amortie. Nous le sélectionnons lorsque nous sommes intéressés par le facteur de qualité, le taux d'amortissement ou le taux d'atténuation d'un pic sélectionné.

• Marqueur delta: affiche la différence de valeurs de canal entre deux positions du marqueur.

• Marqueur cinématique: la détection d'enveloppe avancée est utilisée pour identifier les fréquences de relèvement et les défauts de relèvement. Les marqueurs cinématiques simplifient la détection des défauts pendant la mesure. Créez vos propres jeux de roulements dans la base de données.

• Marqueur de zoom: zoomez facilement dans la région sélectionnée du ou des canaux.

• Marqueur de coupe vectorielle: produit une région définie par l'utilisateur d'un spectre en tant que nouveau canal.

• Marqueur de déclenchement: sortie 0 ou 1 selon que le niveau de déclenchement défini par l'utilisateur est dépassé par le signal associé.

Tous les marqueurs de traitement fonctionnent comme des canaux mathématiques dérivés et créeront de nouveaux canaux pouvant être stockés et utilisés pour une analyse supplémentaire.

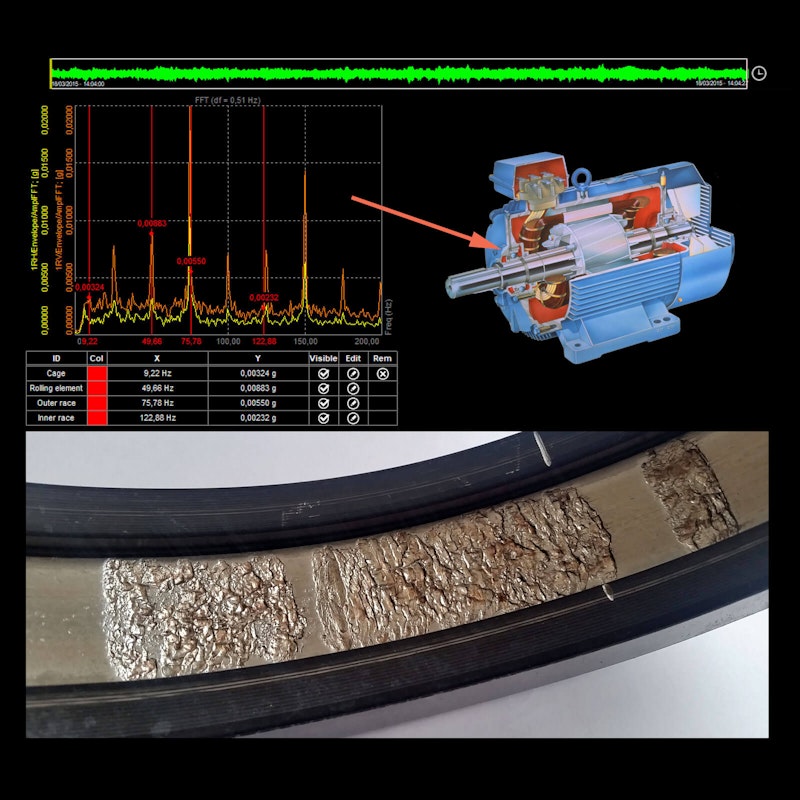

Détection de défaut de roulement avec détection d'enveloppe

La détection d'enveloppe est une procédure standard pour la détection précoce des défauts sur les roulements à billes.

Lorsqu'une défaillance du roulement à billes se produit, il produira une sonnerie avec une fréquence qui correspond à sa fréquence naturelle. Cette sonnerie se répétera à chaque fois qu'une partie endommagée de la balle heurte l'anneau ou vice versa. De plus, la bague intérieure, la bague extérieure, la cage et les billes ont des fréquences de répétition typiques différentes en fonction de la géométrie du roulement et de la fréquence de rotation.

Avec DewesoftX, les données des composants de roulements sont automatiquement gérées par une base de données de roulements. L'utilisation de la détection d'enveloppe et de la base de données de roulements simplifie l'identification des composants de fréquence critiques liés à des composants de roulement spécifiques et permet l'utilisation de curseurs cinématiques.

Téléchargez la brochure sur l'analyse de l'enveloppe des roulements.

Mathématiques à spectre complet transformée de Fourier bilatérale

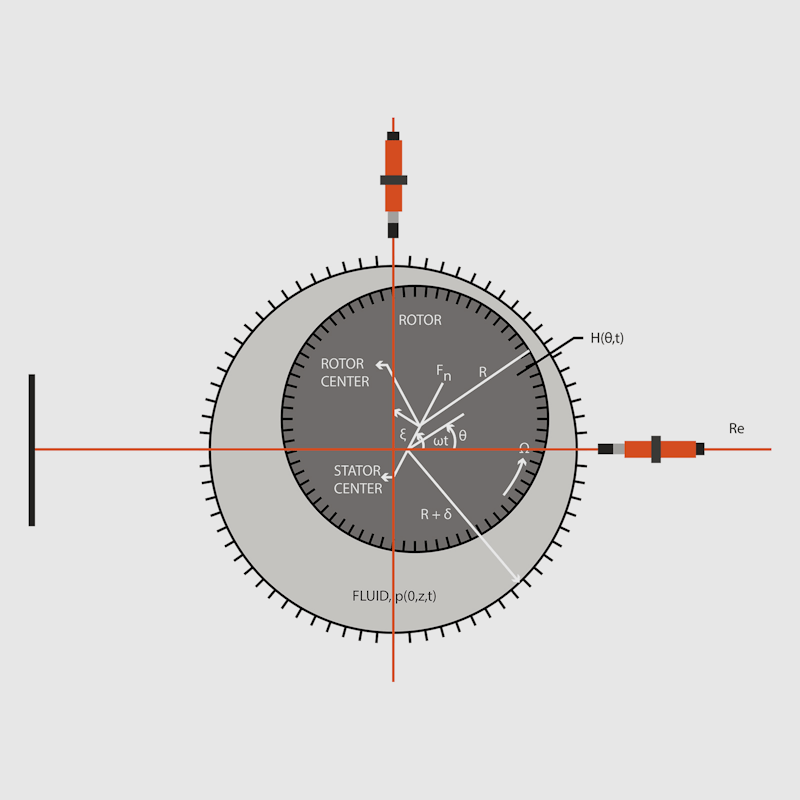

La transformation à spectre complet​​​​​​​ (alias « Fourier bilatéral ») modifie les signaux d'entrée complexes du domaine temporel au domaine fréquentiel complexe. Le signal d'entrée doit être sous la forme de données synchrones complexes (réelles et imaginaires). Les parties réelles et imaginaires sont généralement rassemblées à partir de deux sondes de proximité installées le long des axes X et Y. Les calculs de spectre traditionnels ne fournissent aucune information concernant la direction du mouvement des composants de fréquence individuels sur les arbres rotatifs, mais le spectre complet comble cette lacune.

Le spectre complet est utilisé pour la modulation du signal, la démodulation du signal et l'analyse du tourbillon du rotor.

La transformation de spectre complet peut être effectuée sur:

• Une valeur unique ou un historique de bloc

• Fenêtrage

• Chevauchement et coupure DC

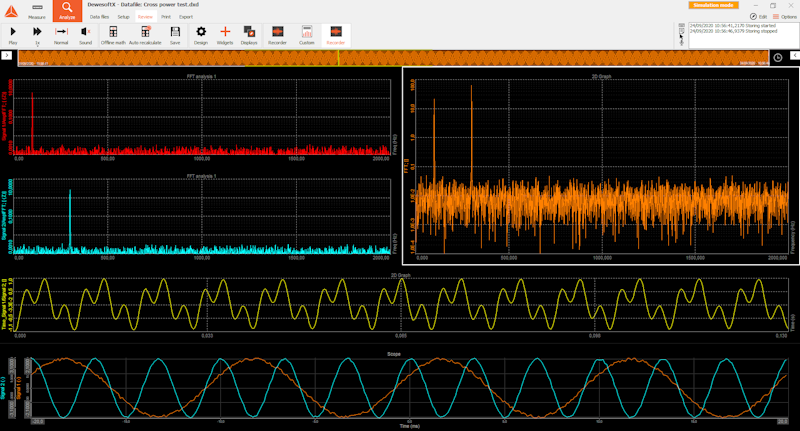

Spectre croisé et spectre automatique

Les résultats généralement utilisés de l'analyse FFT sont les spectres de puissance (spectres automatiques) déterminés à partir de canaux d'entrée individuels. Si des caractéristiques sur plusieurs canaux sont requises pour l'analyse des relations de corrélation et de phase, des spectres de puissance croisée sont utilisés.

Avec les spectres croisés, un canal de référence est sélectionné et les spectres croisés sont calculés pour tous les canaux relatifs à ce canal de référence.

Surveillance des vibrations et la surveillance de l'état de la machine

Dewesoft fournit également d'excellents outils pour la surveillance à long terme des vibrations et de l'état des machines. Quels défauts pouvons-nous détecter ?

• Défauts de roulement

• Surchauffe

• Déséquilibre de l'arbre

• Montage détaché

• Défaillance de la denture

• Désalignement de la charge

• Excentricité du stator

• Autres pannes catastrophiques de la machine

Le progiciel Historian fournit une base de données de séries chronologiques pour le stockage de données à long terme. La base de données peut être localisée localement, sur le serveur distant ou dans le cloud. La solution est basée sur la base de données de séries chronologiques InfluxDB. Historian propose plusieurs fonctionnalités pour vos données historiques :

• Données brutes et réduites: alors que les données brutes sont toujours stockées sur l'unité de mesure pour une analyse approfondie, un historien joue le rôle de stockage de données réduites à long terme dans la base de données cloud.

• Sécurité et retransmission des données: si la connexion entre le matériel de mesure et la base de données est perdue, les données sont stockées en toute sécurité localement sur l'unité de mesure puis retransmises à la base de données lorsque la connexion est disponible.

• Tendances et analyse: les données historiques peuvent toujours être rappelées et téléchargées à partir de la base de données Historian et utilisées pour l'analyse des tendances ainsi que pour une analyse approfondie et l'identification des causes profondes.

Excellent investissement application à l'épreuve du temps

Les analyseurs Dewesoft FFT sont un excellent investissement pour l'avenir. Nos solutions sont constamment améliorées et de nouvelles fonctionnalités sont ajoutées en permanence. Toutes les mises à jour de notre suite logicielle d'analyse FFT sont gratuites. Nous offrons des mises à jour logicielles gratuites à vie et un support technique logiciel gratuit.

Notre garantie de 7 ans à la pointe de l'industrie sur les systèmes d'acquisition de données Dewesoft signifie des mesures sans souci pour vous. Nous nous engageons à faire en sorte que votre investissement dans notre équipement de mesure soit bon, même en cas d'imprévu.

Avec une technologie d'acquisition de données de classe mondiale, Dewesoft fournit la meilleure solution d'analyse FFT que votre argent puisse acheter.
