IOLITE® 3xMEMSAccéléromètres et inclinomètres MEMS triaxiaux à faible bruit

Dispositifs d'acquisition de données sur mesure pour les applications de surveillance de l'état des structures. Solution idéale en termes de prix et de performances pour la surveillance permanente de l'état des structures telles que les ponts, les bâtiments, les antennes et les stades.

Vibrations

Vibrations

Accélération

Accélération

Angle

Angle

Température

Température

EtherCAT

EtherCAT

IP67

IP67

Indice de choc 50g

Indice de choc 50g

-20°C á +60°C

-20°C á +60°C

IOLITE® 3xMEMS Points forts

Tout en un

IOLITEi 3xMEMS-ACC est une famille de dispositifs d'acquisition de données avec accéléromètre MEMS triaxial intégré, conversion analogique-numérique et interface EtherCAT, basée sur la plateforme modulaire de dispositifs DAQ de IOLITE.

Faible densité de bruit

Les dispositifs IOLITEi 3xMEMS-ACC ont une performance de bruit très faible. IOLITEi 3xMEMS-ACC a une densité de bruit spectral de 25 µg/√Hz, tandis que IOLITEi 3xMEMS-ACC-S a une densité de bruit spectral très faible de 0,7 µg/√Hz. Il est comparable aux meilleurs accéléromètres à compensation de force de sa catégorie.

Vitesse et déplacement

Les IOLITEi 3xMEMS-ACC sont des accéléromètres DC capables de mesurer des accélérations statiques à partir de 0 Hz. Les calculs du logiciel DewesoftX permettent de calculer la vitesse et les déplacements ainsi que les angles statiques de tangage et de roulis à partir des valeurs d'accélération DC.

Une synchronisation parfaite

Les IOLITE 3xMEMS sont des dispositifs basés sur EtherCAT et sont synchronisés avec une précision de 1μs d'une unité à l'autre. Ceci est très important lorsqu'on effectue une analyse modale opérationnelle pour comprendre la dynamique des structures (fréquences naturelles, formes modales et coefficients d'amortissement).

Distribuable

Plusieurs unités peuvent être facilement distribuées et synchronisées dans de grandes structures avec un câble CAT6 peu coûteux pouvant atteindre 50 m de nœud à nœud. L'utilisation de convertisseurs optiques permet également de ponter des distances de plus de 20 km entre les appareils, tout en maintenant une synchronisation de 1us.

Excellent rapport qualité-prix

Le faible prix de l'appareil, la gratuité du logiciel, la facilité d'installation sur site et le meilleur choix en matière de surveillance dynamique de l'accélération, de la vitesse, du déplacement et de l'inclinaison statique font du IOLITE 3xMEMS l'un des appareils offrant le meilleur rapport qualité-prix du marché.

Une taille polyvalente

L'unité est capable de mesurer l'accélération dans les axes X, Y et Z. Les calculs du logiciel DewesoftX permettent de calculer la vitesse et les déplacements ainsi que les angles statiques de tangage et de roulis à partir des valeurs d'accélération DC.

Boîtier étanche

Pour toutes les unités IOLITE 3xMEMS, nous proposons un boîtier entièrement étanche avec une protection environnementale IP67.

Logiciel inclus

Tous les systèmes de collecte de données Dewesoft comprennent le logiciel de collecte de données primé DewesoftX. Le logiciel est facile à utiliser mais très complet et riche en fonctionnalités. Toutes les mises à jour du logiciel sont gratuites pour toujours, sans licences cachées ni frais de maintenance annuels.

Qualité Dewesoft et garantie de 7 ans

Profitez de notre Garantie de 7 ans. Nos systèmes de collecte de données sont fabriqués en Europe selon les normes de qualité les plus élevées. Nous offrons une assistance technique gratuite et orientée vers le client. Votre investissement dans les solutions Dewesoft est protégé pendant des années.

Vue d'ensemble de IOLITE 3xMEMS-ACC

Les IOLITE 3xMEMS-ACC sont des capteurs intégrés permettant de mesurer les vibrations, le tangage, la vitesse, le déplacement, le tangage et le roulis. L'accélération est mesurée par un accéléromètre MEMS triaxial intégré dans l'appareil. L'accéléromètre est connecté en permanence au châssis mécanique.

La conversion analogique-numérique (ADC) a également lieu dans l'unité. Cela permet d'éliminer le bruit provenant du câblage analogique.

Un microprocesseur situé dans l'appareil transmet les valeurs d'accélération au logiciel DewesoftX, qui fonctionne sur un PC Windows. Les unités peuvent également être connectées à tout contrôleur doté d'un maître EtherCAT. La mise à l'échelle des capteurs se fait automatiquement, les Les données en g ou m/s2 sont facilement disponibles. pour l'utilisateur.

A Sonde de température interne monté sur l'unité mesure la température de l'accéléromètre MEMS. Ces relevés sont également affichés dans le logiciel d'acquisition de données DewesoftX en tant que canal de surveillance du système. Les valeurs sont mises à jour une fois par seconde.

Les unités IOLITE 3xMEMS ACC sont conçues pour une solution personnalisée de surveillance de l'état des structures. Ils sont idéaux pour la surveillance permanente de l'état des grandes structures telles que les ponts, les bâtiments, les antennes, les stades, les grandes machines, etc.

Configurations d'appareils disponibles

Les appareils IOLITE 3xMEMS sont disponibles dans plusieurs configurations :

  • IOLITEi-3xMEMS-ACC-8g : Plage de mesure de ±2g à ±8g, largeur de bande de 0 à 1000 Hz, taux d'échantillonnage de 4 kS/s, plage dynamique de 96 dB et densité spectrale de bruit de 25 µg/√Hz.

  • IOLITEi-3xMEMS-ACC-40g : Plage de mesure de ±10g à ±40g, largeur de bande de 0 à 1000 Hz, taux d'échantillonnage de 4 kS/s, plage dynamique de 96 dB et densité spectrale de bruit de 25 µg/√Hz.

  • IOLITEi-3xMEMS-ACC-8g-INC : Les mêmes spécifications que l'IOLITEi-3xMEMS-ACC-8g avec un inclinomètre intégré.

  • IOLITEi-3xMEMS-ACC-T : Mêmes spécifications que le IOLITEi-3xMEMS-ACC-8g avec un connecteur supplémentaire à l'avant auquel un capteur de température peut être connecté.

  • IOLITEi-3xMEMS-ACC-S : Plage de mesure de ±15g, largeur de bande de 0 à 460 Hz, taux d'échantillonnage de 1 kS/s, plage dynamique de 137 dB et densité spectrale de bruit de 0,7 µg/√Hz.

  • IOLITE-2xMEMS-INC : Appareil de mesure statique à inclinomètre bi-axial. Plage de mesure : +-15 degrés, résolution : 0,001 deg, précision relative : 0,01 deg.

  • IOLITEi-1xMEMS-ACC-Z : Accéléromètre à axe unique avec plages de ±2g, ±4g et ±8g. Protection de l'environnement IP20.

  • IOLITEi-1xMEMS-ACC-Z-T : Les mêmes spécifications que le IOLITEi-1xMEMS-ACC-Z avec un connecteur supplémentaire à l'avant pour la connexion d'un capteur de température.

Le châssis étanche IP67 est disponible pour toutes les configurations.

Architecture EtherCAT® distribuée

Avec le protocole EtherCAT®, les unités IOLITE peuvent être simplement répartis dans de grandes structures. Les dispositifs peuvent comprendre 50 m de jonction à jonction avec un seul câble entre eux pour le signal, l'alimentation et la synchronisation.

Grâce à l'utilisation de convertisseurs optiques, même des distances supérieures à 20 km entre les unités avec une synchronisation entre unités de 1us.

Inclinomètre statique pour mesurer les angles de tangage et de roulis

Nous proposons deux versions d'appareils IOLITE 3xMEMS qui peuvent être utilisés en tant qu'unité de production. inclinomètre statique à deux axes. Des appareils peuvent être utilisés pour mesurer les angles de tangage et de roulis (autour des axes X et Y, l'axe Z étant positionné verticalement).

  • IOLITEi-3xMEMS-ACC-8g-INC : Les mêmes spécifications que IOLITE-3xMEMS-ACC-8g avec un inclinomètre intégré.

  • IOLITE-2xMEMS-INC : Appareil de mesure statique à inclinomètre bi-axial. Plage de mesure : +-15 degrés, résolution : 0,001 deg, précision relative : 0,01 deg.

Ils peuvent être utilisés pour la surveillance statique de l'inclinaison des structures, par exemple des ponts, des viaducs, des immeubles de grande hauteur, des éoliennes, etc. Il mesure les angles de roulis et de tangage (autour des axes X et Y), l'axe Z étant positionné verticalement.

Un inclinomètre statique à deux axes présente les caractéristiques suivantes :

  • Plage de mesure : +-15 degrés

  • Résolution : 0,001 deg

  • Précision relative : 0,01 deg

IOLITEi-3xMEMS-ACC-T pour mesurer l'accélération et la température sur les structures

La version IOLITEi-3xMEMS-ACC-T dispose d'un connecteur M8 supplémentaire à l'avant, auquel un capteur de température peut être connecté. Cela permet d'ajouter de manière simple et peu coûteuse un point de mesure de la température dans les applications de surveillance des ponts, des éoliennes et d'autres structures. Les variantes IOLITEi (IP20) et IOLITEiw (IP67) sont disponibles avec cette option.

Seule une sonde de température spécifique est compatible et doit être commandée séparément. Il s'agit d'un capteur de température numérisé dont les caractéristiques sont les suivantes :

  • Précision de la mesure : +-0.5 °C

  • Plage de mesure : -55 à 125 °C

  • Protection de l'environnement : IP66.

Le protocole à 1 fil est utilisé pour la communication entre le capteur et le dispositif 3xMEMS-ACC. La longueur maximale du câble est de 10 m.

Performance en matière de bruit sismique

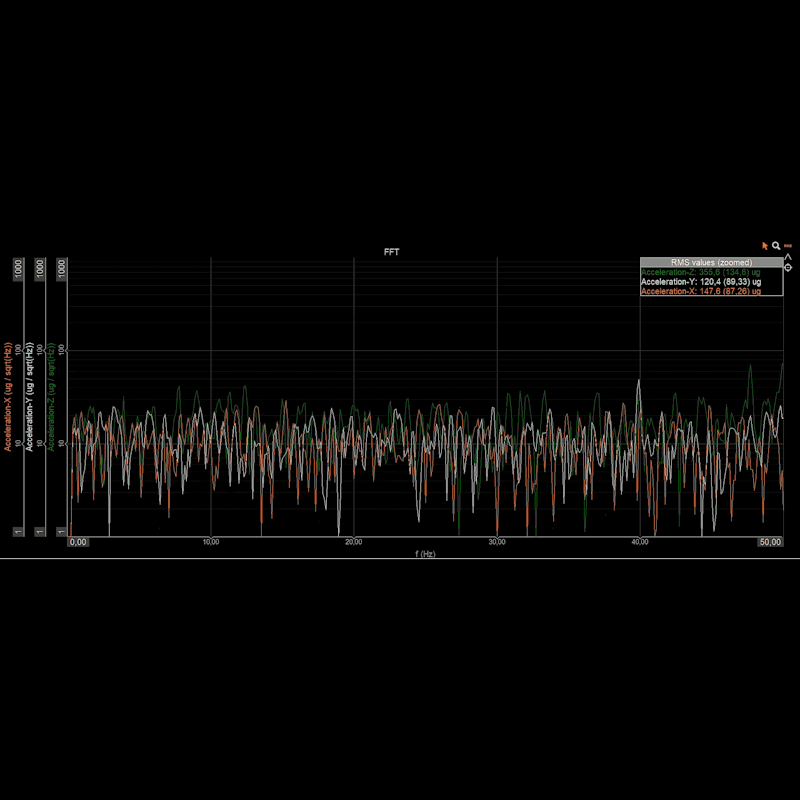

Les unités IOLITEi 3xMEMS ont une densité de bruit spectral très faible. Le IOLITEi 3xMEMS-ACC-S est équipé d'une 0.7 µg/√Hz Densité spectrale de bruit et bruit résiduel de 2µg (RMS) avec une bande passante de 100 Hz. Ses performances peuvent facilement être comparées aux meilleurs accéléromètres Force Balance de leur catégorie.

L'IOLITEi 3xMEMS-ACC dispose de 25 µg/√Hz Densité de bruit spectral y 100 µg de bruit résiduel avec une bande passante de 50 Hz. L'enregistreur FFT de droite montre le bruit résiduel du IOLITEi 3xMEMS-ACC sur trois axes à un taux d'échantillonnage de 100 S/s, avec une gamme dynamique de 96 dB.

Déplacement prêt à mesurer

Bien que les dispositifs IOLITEi 3xMEMS ACC mesurent l'accélération, ils peuvent également être utilisés pour mesurer avec précision Mesure du déplacement en intégrant deux fois l'accélération et en appliquant le filtrage approprié. Grâce au logiciel de collecte de données DewesoftX, cette tâche est très simple.

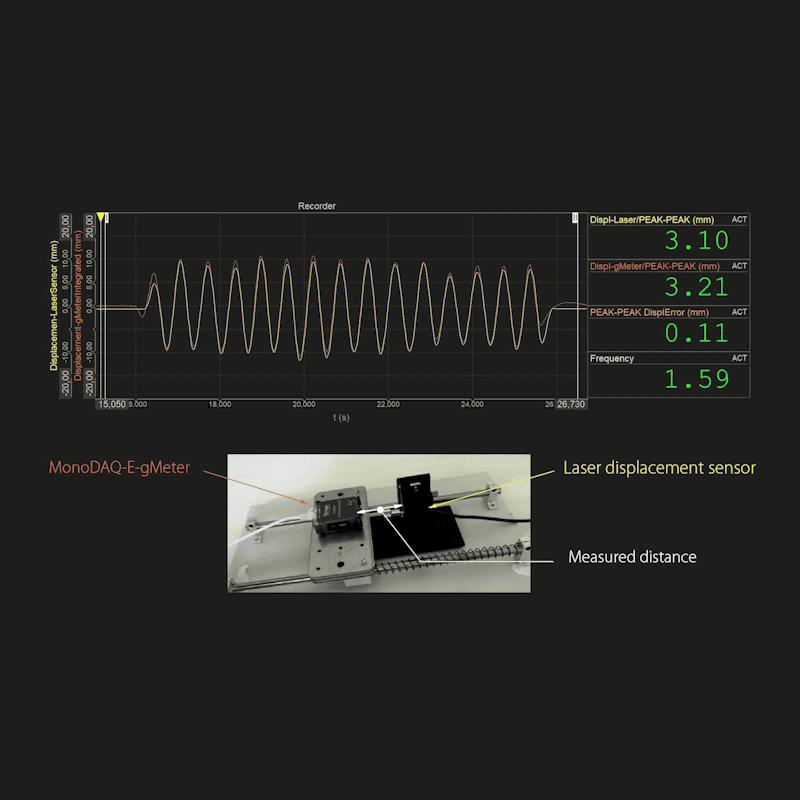

Dans l'expérience présentée ci-dessous, le déplacement linéaire du IOLITEi 3xMEMS-ACC est mesuré directement avec un capteur de distance laser et calculé à partir de l'accélération mesurée. Les résultats montrent une grande précision, même à une faible fréquence de 1,5 Hz.

Essais et validation des produits

Les réparations ou les remplacements de matériel sont coûteux pour des structures telles que les ponts. Par conséquent, IOLITE 3xMEMS-ACC a subi de nombreux tests de validation du produit afin de garantir un fonctionnement fiable et conforme aux spécifications.

Les procédures de test standard comprennent des essais de vibration et des cycles de température pour vérifier la durabilité et indiquer les déviations dans l'accélération mesurée.

Installation extérieure permanente avec un boîtier étanche IP67

Les unités IOLITE 3xMEMS-ACC sont disponibles dans un boîtier étanche en aluminium avec des presse-étoupes. Le boîtier est conçu pour être monté à l'extérieur et est entièrement résistant aux intempéries. Il est conforme à Degré de protection IP67. Les unités peuvent fonctionner dans une large gamme de température allant de -20°C et 65°C.

Les câbles sont acheminés par des presse-étoupes sur le site d'installation et sertis avec des connecteurs RJ45. Les prises RJ45 du IOLITE 3xMEMS-ACC sont situées à l'intérieur du boîtier étanche. Le couvercle peut être fixé au boîtier à l'aide d'un joint torique et de quatre vis après l'installation des connecteurs.

L'enveloppe extérieure expulse automatiquement de l'air pour égaliser la pression à l'intérieur de l'enveloppe avec la pression de l'air extérieur, sans permettre à l'eau de pénétrer dans l'enveloppe. Cela prolonge la durée de vie du joint et augmente la résistance de l'enceinte.

Stockage dans la base de données Historian

Le dispositif d'acquisition de données IOLITE peut être utilisé pour une surveillance à long terme ou continue. Ce type de mesure nécessite un stockage efficace des données. À cette fin, nous proposons Dewesoft Historian Service. Historian est un service de base de données de séries chronologiques basé sur le protocole de messagerie MQTT pour l'Internet des objets (IoT).

Historian est basé sur la base de données open source InfluxDB et constitue une solution parfaite pour la surveillance à long terme. Les données de l'Historian sont accessibles de deux manières :

  1. Les clients du Web : Tout navigateur web moderne peut être utilisé comme client web pour accéder aux données en temps réel stockées dans Historian. La solution est basée sur un autre projet open source, Grafana. Il permet de configurer des vues entièrement personnalisables et constitue une solution parfaite pour les tableaux de bord en temps réel.

  2. Client desktop: le client de bureau est une instance de notre logiciel primé DewesoftX. Il permet d'importer des données historiques à partir de la base de données Historian et de les analyser en profondeur.

Historian peut être installé sur son propre serveur ou en tant que service en nuage entièrement géré.

Visitez le site Site web de Dewesoft Historian pour plus d'informations.

Accessoires d'installation

Les unités sont connectées en série avec un câble réseau Ethernet standard. Il est recommandé que le câble soit blindé (SFTP, CAT5e) et ait une épaisseur minimale de 24 AWG. Le câble doit être composé de 4 paires de fils. La distance maximale entre les nœuds est de 50 mètres.

Un injecteur d'alimentation PoE (Power-over-Ethernet) passif est nécessaire pour combiner le signal EtherCAT et l'alimentation électrique dans un seul câble. L'injecteur de puissance IOLITE® est un injecteur de puissance industriel avec une électronique intégrée de protection contre les surtensions et les éclatements.

Applications industrielles et intégration de systèmes

Des systèmes basés sur le matériel d'acquisition de données IOLITE® et le logiciel DewesoftX sont installés dans le monde entier pour assurer des fonctions de surveillance critiques. L'un de nos plus grands intégrateurs de systèmes, ESSEBI, intègre des accéléromètres MEMS triaxiaux dans des systèmes de surveillance structurelle permanente.

Nous sommes très satisfaits de la performance acoustique de l'appareil. Il nous permet d'effectuer une analyse des modes. La convivialité de la solution globale et du logiciel, qui est entièrement plug-and-play, est très importante pour nous.

Giorgio Sforza, ESSEBI Srl

Plus d'informations

Si vous souhaitez devenir un intégrateur de systèmes, veuillez contacter Nous contacter.
