Rilascio della nuova versione del software DewesoftX 2021.3 - Aggiornamento della geometria modale, analizzatore di spettro FFT, miglioramenti Dewesoft NET e molto altro ancora

Geometria Modale

L'ultimo aggiornamento apporta importanti sviluppi al modal testing Dewesoft in termini di definizione della geometria, supportando ora la creazione di oggetti tridimensionali e forme più complesse. Abbiamo rivoluzionato la parte dell'animazione, implementando l'interpolazione avanzata di punti non misurati insieme all'animazione a colori per una visione più efficacie delle dinamiche della struttura misurata o valutata.

La geometria modale ora consente la rappresentazione dei modi di vibrare della struttura sovrapposti al modello non deformato. Inoltre, un'interfaccia utente rielaborata si concentra sul fornire un'esperienza intuitiva supportando la generazione automatica di visualizzazioni per i casi d'uso più comuni: proiezioni ortogonali, modalità XYZ (vista geometrica in ciascun asse insieme a vista 3D) e la modalità personalizzata (che può essere completamente adattata alle tue preferenze).

Analisi FFT

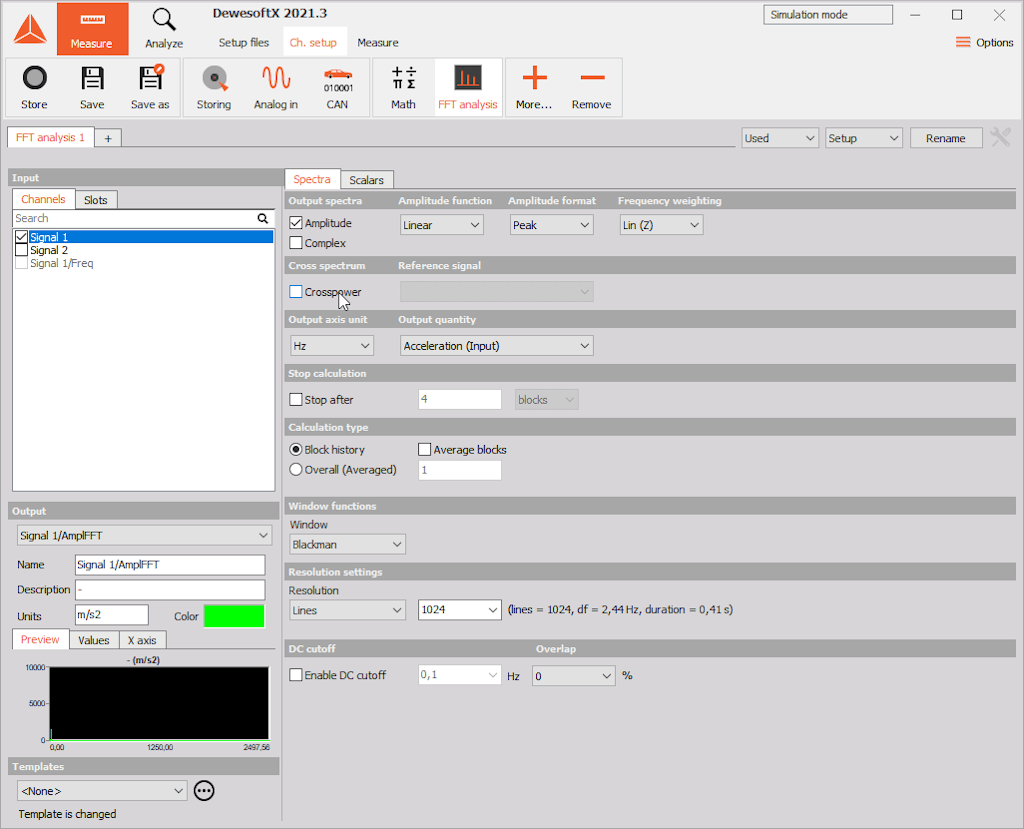

Il modulo di analisi FFT, uno dei principali strumenti di analisi dinamica di Dewesoft, è stato notevolmente migliorato. Tra i punti salienti delle nuove funzionalità, troverai i calcoli dell'auto-spettro e del cross-spettro con funzioni di ampiezza standardizzate: Lineare, Potenza, PSD, ESD e ASD. Inoltre, il modulo FFT supporta l'integrazione e la derivazione diretta dei segnali di ingresso, insieme alla conversione automatizzata nelle unità di misura più comuni.

Gli scalari di uscita ora includono il calcolo THD e l'estrazione delle armoniche in base ad un canale di velocità. Tutte le funzionalità sono racchiuse in un'interfaccia utente rielaborata che consente di completare la configurazione dell'analisi con pochi click.

Gestione Setup Canali

Il modulo dei canali fornisce una panoramica di tutti i canali all'interno di un file di configurazione Dewesoft. Fino ad oggi, potevi modificare solo i parametri di base di ciascun canale, ma con la funzionalità di configurazione agganciata, Dewesoft ti consente di accedere alla configurazione di qualsiasi canale già utilizzato e ti dà la possibilità di modificarlo sulla stessa finestra di interfaccia.

Inoltre, sono stati introdotti i tag dei canali, si tratta di una nuovo modo per raggruppare i canali provenienti da qualsiasi modulo all'interno di Dewesoft, rendendoli più facili da trovare e organizzare. I tag sono definiti come parole chiave colorate e possono essere organizzati gerarchicamente. Possono essere assegnati direttamente tramite DSGrid e supportano più azioni, ordinamento e ricerca.

Dewesoft NET

Dewesoft NET è un ottimo strumento per gestire applicazioni con un numero elevato di canali. Negli ultimi mesi è stato ampliato con diverse funzioni chiave che consentono di realizzare sistemi di rete ancora più articolati e sicuri.

Abbiamo integrato la gestione utenti Windows in Dewesoft, consentendo l'autenticazione dell'utente durante la connessione alle unità di misura, garantendo i diritti di visualizzazione o controllo a utenti o gruppi specifici. Per assicurarci che lo scambio di informazioni sia sicuro sulla rete, abbiamo aggiunto la protezione opzionale tramite crittografia, che permette di crittografare tutti i comandi.

Per semplificare la configurazione, abbiamo rielaborato la gestione delle unità di misura, permettendoti di trovarle più facilmente, spostarle su e giù e persino modificarne le proprietà dopo che sono già state aggiunte. Infine, è anche possibile configurare una cartella condivisa in rete per consentire una più facile condivisione dei file.

Libreria API DSRemoteConnect

L'utilizzo della libreria DSRemoteConnect è il modo più semplice per integrare Dewesoft con le tue applicazioni personalizzate che richiedono solo funzionalità di base. Fornisce funzioni che i programmatori possono utilizzare per interagire con Dewesoft ed eseguire azioni come il caricamento dei file di configurazione, l'avvio della misura, la trasmissione dei dati e la scrittura sui canali di controllo.

Il grande vantaggio della libreria è che le funzioni esposte sono indipendenti dall'interfaccia di comunicazione (DCOM, TCP/IP), consentendo ai programmatori di passare da una all'altra senza soluzione di continuità in base alle proprie esigenze. Per avviare lo sviluppo, è disponibile un esempio Python nella sezione download per sviluppatori del sito Web di Dewesoft, mentre un esempio LabView sarà disponibile a breve.

Altri Aggiornamenti

• Aggiunte nuove palettes di colori personalizzate e unificate in diversi widget di visualizzazione (grafico 3D, mappa, grafico Campbel)

• Nuovo stato canali per i dispositivi Ethercat devices (dimensione buffer, connesso/disconnesso, NTP)

• TEDS e CAN ricevono il supporto aggiunto per il sistema di acquisizione dati SIRIUS XHS

• Possibilità di scegliere tra filtri anti-alias e ring-free sugli amplificatori IOLITE LV e STG

• Supporto di un nuovo sensore GNSS/INS (LORD 3DMGQ7)

• Esportazione dati più rapida per i canali asincroni, ottimizzazione dell'esportazione HDF5

• Migliorata la gestione dell'ora legale quando su tutti i widget e le esportazioni viene utilizzata l'ora locale

• È possibile aggiungere più moduli matematica contemporaneamente facendo clic con il pulsante destro del mouse sul modulo desiderato

• Le formule ora possono essere modificate direttamente nella griglia sia nel modulo matematico che in quello dei canali

DewesoftX 2021.3 è un aggiornamento gratuito per tutti i clienti Dewesoft, compatibile con tutti i sistemi di acquisizione dati Dewesoft. Puoi scaricarlo dal nostro centro download, dove troverai anche un registro delle modifiche che elenca tutti i nuovi aggiornamenti e le correzioni di bug.
