SIRIUS

Le système d'acquisition de données USB et EtherCAT le plus polyvalent au monde. N'importe quel signal, n'importe quel capteur et doté d'une technologie de pointe.

IEPE
IEPE
Charge
Charge
Tension
Tension
Haute tension
Haute tension
Courant
Courant
Contrainte / Déformation
Contrainte / Déformation
Pont Complet
Pont Complet
Demi-pont
Demi-pont
Quart de pont
Quart de pont
LVDT
LVDT
Thermocouple
Thermocouple
RTD
RTD
Résistance
Résistance
Compteur/Encodeur
Compteur/Encodeur
Numérique
Numérique
CAN bus
CAN bus
OBDII
OBDII
J1939
J1939
Compatible DSI
Compatible DSI
Compatible TEDS
Compatible TEDS
Sortie Analogique
Sortie Analogique
USB 2.0
USB 2.0
EtherCAT
EtherCAT
PI65
PI65
-10°C to +50°C
-10°C to +50°C
Chocs > 50g
Chocs > 50g

Caractéristiques principales

  • INTERFACE USB / ETHERCAT : Le système SIRIUS peut être connecté via USB ou EtherCAT à n'importe quel PC compatible Windows ou à l'un de nos enregistreurs de données SBOX hautes performances.
  • TOUT TYPE DE CAPTEUR : Un panel de différents amplificateurs est disponible pour acquérir des données à partir de pratiquement n'importe quel capteur sur le marché. Les entrées IEPE, tension, haute tension, charge, quart/demi pont, pont complet, LVDT, RTD, thermocouples, courant, résistance, compteur, encodeur et numérique sont disponibles.
  • ENTRÉES ANALOGIQUES UNIVERSELLES : Les amplificateurs analogiques universels peuvent accepter les signaux de tension et de demi-pont/quart de pont, pont complet nativement ainsi que les signaux IEPE, charge, thermocouples, RTD, courant, résistance et LVDT à l'aide d'adaptateurs DSI.
  • GAMME DYNAMIQUE de 160 dB : Notre technologie DualCoreADC® avec le double convertisseur 24 bits delta-sigma, un filtre anti-aliasing sur chaque voie analogique, offre une gamme dynamique étonnante de 160 dB dans le domaine temporel et fréquentiel avec un taux d'échantillonnage de 200 kHz par voie.
  • ÉCHANTILLONNAGE jusqu'à 1 MHz : La combinaison du logiciel et du matériel permet des vitesses d'acquisition allant jusqu'à 1 MHz par voie sur les module SIRIUS HS avec traitement des données en temps réel et écriture sur disque.
  • ISOLATION GALVANIQUE : Une isolation galvanique élevée entre les voies et entre les voies et la masse évite des dommages excessifs et les boucles de masse.
  • FLEXIBLE ET ÉVOLUTIF : Le système SIRIUS peut évoluer avec vos besoins. Vous pouvez commencer avec une seule voie et adapter le système à des milliers de voies à tout moment avec le même logiciel.
  • ALIMENTATION CAPTEUR : Les amplificateurs fournissent une alimentation programmable indépendante par voie pour l'excitation de vos capteurs.
  • ENTRÉES NUMÉRIQUES / COMPTEUR / ENCODEUR : Chaque voie est capable de recevoir 3 entrées numériques, 1 compteur d'événements, un encodeur, une période, une largeur d'impulsion et un rapport cyclique. La mesure précise de la fréquence et de l'angle utilise la technologie brevetée SUPERCOUNTER®.
  • ENTRÉE CAN ISOLÉE : Voie CAN 2.0b haute vitesse avec débit de données de 1 Mbit/sec avec prise en charge CCP, OBDII, J1939 et sortie CAN.
  • SORTIE ANALOGIQUE : Le SIRIUS, configuré avec 8 sorties analogiques, fonctionne comme un générateur de fonctions multivoies, dispositif de relecture des voies ou de contrôle avec un signal de sortie de ± 10V, avec option logiciel.
  • TOTALEMENT SYNCHRONISÉ : Chaque voie, qu'elle soit analogique, numérique ou CAN, est synchronisée avec une précision de l'ordre de la microseconde.
  • LOGICIEL INCLUS + MISES À JOUR GRATUITES : intuitif, mais riche en fonctionnalités, le logiciel DEWESoft X3 est inclus. Toutes les mises à niveau du logiciel sont gratuites pour à vie, sans frais cachés.

Toutes les caractéristiques techniques | En savoir plus sur le logiciel DEWESoft X3

Nouvelle génération

Le système d'acquisition de données SIRIUS est conçu pour être flexible, modulaire, extensible et sécurisé. L'objectif principal du développement des SIRIUS était de créer un module facile à utiliser afin d'éviter toute erreur pendant le processus de mesure.

Le SIRIUS offre des possibilités de configuration pratiquement illimitées. Les étages sont disponibles de 4 à 16 entrées analogiques et peuvent être connectés en série pour étendre le nombre de voies. Un panel de différents amplificateurs analogiques est disponible pour vous permettre de connecter pratiquement n'importe quel capteur.

Les technologies DualCoreADC®, SUPERCOUNTERS®, l'isolation galvanique et les innovations du logiciel DewesoftX3 font du SIRIUS une solution d'acquisition de données unique sur le marché.

Intuitif et rapide à mettre en oeuvre

L'utilisation de SIRIUS ne nécessite aucune configuration ni programmation complexe.

Grâce à la fonctionnalité Plug and Measure, aux capteurs intelligents TEDS, il est rapide d'effectuer des mesures avec un SIRIUS. Vos réglages seront justes et vous serez prêt pour mesurer en un rien de temps.

Obtenir des résultats précis et riches en graphisme, n'a jamais été aussi simple. Glissez simplement l'un des nombreux afficheurs visuels et connectez-les à vos voies. Voilà ! Cela fonctionne comme par magie.

Haute Dynamique

La technologie DualCoreADC® résout les problèmes de dynamique du signal - saturation, bruit et artefacts dans le signal provoqué par le recouvrement. Le signal d'entrée peut être plus élevé que prévu (en dehors de la gamme) et donc écrêté par le convertisseur. Cela entraînera une mesure incorrecte et vous devrez répéter le test à nouveau.

Le DualCoreADC® évite ces problèmes. Chaque amplificateur possède deux convertisseurs mesurant en permanence le gain haut et bas du signal d'entrée. Cela permet d'obtenir la plage de mesure complète du capteur et d'éviter que le signal ne soit écrêté.

Avec le DualCoreADC® le SIRIUS atteint un rapport signal sur bruit de plus de 130 dB et une dynamique supérieure à 160 dB. C'est 20 fois mieux que les systèmes 24 bits avec 20 fois moins de bruit.

Isolation Galvanique

Le système SIRIUS possède une isolation galvanique voie entre voies et de voies à masse (±1000 V) ainsi qu'une excitation isolée pour vos capteurs.

Avec une telle isolation, nous n'avons aucun problème pour mesurer des hautes tensions sans erreurs de différences de potentiels élevés ou de tension de mode commun. Nous sommes également en sécurité pour les mesures de vibrations, de températures ou n'importe quel capteur non isolé placé à côté d'un potentiel élevé par rapport à la masse du système. Dans de tels cas, un système non isolé brûlerait ou donnerait au mieux des résultats erronés. Avec le SIRIUS, ces questions ne se posent plus.

L'isolation numérique présente un autre avantage important: préserver la gamme de fréquence des amplificateurs. Le SIRIUS fournit des mesures "sans souci", moins de bruit, pas de boucles de masse et la meilleure qualité de signal possible.

Pour les applications moins exigeantes et à moindre coût, le SIRIUS est également disponible avec une isolation de l'alimentation/voie uniquement, sans isolation entre voies.

Compteurs et encodeurs ultra précis

SIRIUS utilise une technologie brevetée appelée ​​​​​​​SUPERCOUNTER® dans chacune de ses entrées compteurs / encodeurs.

Les entrées de compteur peuvent mesurer le nombre de tours / minute et l'angle des machines en rotation. Comparativement aux compteurs standards, qui ne sortent que des nombres entiers un échantillon plus tard (par exemple 1, 1, 2, 2, 3, 4), les SUPERCOUNTERs®sont capables d’extraire des valeurs précises telles que 1,37, 1,87, 2,37, etc. totalement synchronisées en temps et amplitude. Cela se fait en mesurant l'heure exacte du front montant du signal avec un compteur supplémentaire. Nos SUPERCOUNTERs® fonctionnent sur une base de temps de 102,4 MHz, indépendamment de la vitesse d'acquisition des autres voies.

Les entrées des compteurs sont entièrement synchronisées avec les voies analogiques, CAN bus et autres données, ce qui facilite les applications telles que l'équilibrage, le suivi d'ordres et analyses de torsions / vibrations .

Pour plus d'informations sur nos entrées SUPERCOUNTER®, faites un tour sur le cours en ligne Digital Counter PRO.

Sortie analogique

Cette option offre à votre SIRIUS 8 sorties analogiques en face arrière. Les sorties analogiques peuvent avoir quatre fonctions :

  • Générateur de fonctions multi-voies (option logiciel)
  • Conditionnement de signaux
  • Voies de contrôle
  • Relecture de voies

Glissez vers la droite pour trouver plus d'informations sur chaque cas d'utilisation.

Suréchantillonnage en sortie

Semblable au convertisseur Sigma-Delta en entrée, la sortie analogique utilise une technologie spéciale de suréchantillonnage permettant d’extraire correctement les hautes fréquences. Bien que le taux d'échantillonnage SIRIUS maximum soit de 200 kHz, la sortie équivaut à un échantillonnage à 1 MHz.

Générateur de fonction

Avec l'option AO, un matériel avec sortie analogique est nécessaire. Le logiciel Dewesoft X3 comprend son propre générateur de fonctions multi-voies. Ainsi, vous êtes capable de générer et de transmettre des signaux tels que sinus, triangle, rectangle, dent de scie ou même un tableau arbitraire, en continu ou par balayage, par palier, et plus encore. Un réglage fin peut être effectué en temps réel pendant la mesure.

Conditionnement de signal autonome

Avec l'option AO, le SIRIUS peut être utilisé comme un pur conditionneur de signal autonome. Aucun logiciel Dewesoft ou connexion USB n'est nécessaire. Tout signal d’entrée physique est converti directement en un signal de tension de sortie analogique ± 10 V max.

  • Tout type d'entrée
  • Conditionnement du signal : mise à l'échelle, offset, gain
  • Système redondant : fonctions mathématiques
  • Opération autonome possible

Voies de contrôle

Le logiciel Dewesoft X3 comporte également des voies de contrôle qui permettent au SIRIUS d’accéder directement aux sorties analogiques et d’affecter manuellement une valeur en temps réel pendant la mesure.

Ce mode peut être utilisé pour contrôler un matériel externe. Choisissez parmi de nombreux afficheurs différents : barre de défilement verticale et horizontale, bouton rotatif, zone de texte, etc.

Rejouer des voies analogiques

Une fois la mesure terminée et enregistrée sur le disque dur, vous pouvez relire votre fichier de données et sortir les voies conditionnées sur les sorties analogiques. Ceci peut être utilisé pour une post-analyse, ou pour fournir des données à un banc d’essai et simuler par exemple les vibrations lors d'un essai routier.

Pour la transmission de données en temps réel vers un contrôleur EtherCAT maître tiers, reportez-vous à la section SIRIUS EtherCAT ou R8rt et à la fonctionnalité Dual Mode du système de commande.

Synchronisation

Le matériel SIRIUS est capable de lire différents signaux : tension, jauge, LVDT, accéléromètre, microphone, charge, CAN, compteur, encodeur et signaux numériques. De plus, avec le logiciel Dewesoft X3 inclus, vous pouvez facilement acquérir et combiner des données de d’autres interfaces telles que GPS, Flexray, Ethernet, Série, la télémétrie PCM, etc.

Même si chaque source de données peut avoir une fréquence d'échantillonnage différente, toutes vos données seront parfaitement synchronisées avec une précision de l'ordre de la microseconde. Tout cela grâce à notre technologie de datation et de synchronisation GPS.

La vidéo synchronisée peut également être ajoutée. Dewesoft comprend un moteur vidéo puissant prenant en charge de simples caméras WebCam via DirectX, des caméras thermiques tierces et des caméras ultra-rapides entièrement synchronisées avec les données analogiques.


Déporter et distribuer

Les SIRIUS peuvent être utilisés comme système seul ou empilés et chaînés en un système à plus grand nombre de voies grâce à un simple mécanisme de pieds clipsables.

Avec l'interface EtherCAT, les SIRIUSe peuvent être répartis et placés au plus proche des capteurs afin d'améliorer la qualité du signal. Un seul câble est requis pour le transfert des données, l’alimentation et la synchronisation entre chaque SIRIUSe jusqu’à 100 mètres entre les systèmes.

La configuration pour travailler avec plusieurs systèmes est aussi simple que de travailler avec une seule unité.

Sans ventilateur

Les SIRIUS sont également disponibles dans un châssis plus robuste sans ventilateur, sans aération de refroidissement, pour les environnements industriels poussiéreux.

Toutes les SIRIUS Fanless, sans ventilateur, sont conformes à la norme IP50 et à la poussière.

Pour encore plus robustesse, il existe la version étanche IP67, jetez un coup d'œil au SIRIUS waterproof.


Détection de capteur IEPE

L’entrée SIRIUS ACC pour les capteurs IEPE est dotée d’un anneau de LED autour du connecteur. Lorsqu'un capteur est connecté, le SIRIUS vérifie en permanence le flux de courant vers le capteur et allume la LED, vert vif ou rouge vif, en fonction de l'impédance sur la ligne.

De cette façon, vous obtenez un retour visuel immédiat pour vos capteurs IEPE ou leur câblage. C'est peut-être un détail, mais cela vous facilitera la vie !

Façade personnalisable

Les modules SIRIUS sont disponibles en version entièrement isolée (isolation galvanique voie/voie et voie/masse) ou différentielle. Chaque SIRIUS peut être livré selon nos modèles standards ou en personnalisé avec le libre choix de l'amplificateur, du connecteur pour chacun des huit emplacements disponibles (voir le module supérieur sur l'image de gauche).

Certains amplificateurs existent en plusieurs types de connecteurs. Pour les projets plus importants, nous pouvons développer un type de connecteur personnalisé.

Glissez le curseur vers la droite pour voir les choix d'options de façade et de connecteurs ou accédez aux spécifications techniques du SIRIUS pour obtenir les informations.


Dual Core

Double convertisseur 24 bits avec entrées 200 kéch/s et haute dynamique de 160 dB. Les SIRIUS Dual Core peuvent être équipés des amplificateurs suivants :

  • STG : amplificateur universel le plus polyvalent pour les jauges de contrainte et autres capteurs. Disponible avec connecteurs DSUB9, LEMO L1B7f, L2B7f et L2B10f. Compatible avec les adaptateurs DSI.
  • STGM : amplificateur universel pour jauges de contrainte avec un excellent rapport prix / performances. Disponible avec connecteur DSUB9. Compatible avec les adaptateurs DSI.
  • ACC : amplificateur pour capteurs IEPE très dynamique pour la connexion d'accéléromètres et de microphones, amplificateur de tension. Connecteur BNC.
  • CHG : amplificateur charge haute dynamique, IEPE et amplificateur de tension pour la connexion d'accéléromètres et de microphones. Connecteur BNC.
  • HV : amplificateur haute tension CATII, CATIII ± 1200V pour les applications de puissance électrique. Connecteurs banane.
  • LV : amplificateur de tension universel de ± 200 V pour les capteurs de courant et autres capteurs. Disponible en connecteurs DSUB9 et banane. Compatible avec les adaptateurs DSI.

Haute vitesse

Entrées haute vitesse 1 Méch/s sur 16 bits. Les SIRIUS haute vitesse peuvent être équipés des amplificateurs suivants :

  • STG : amplificateur universel pour les jauges et autres capteurs. Disponible avec connecteurs DSUB9. Compatible avec les adaptateurs DSI.
  • ACC : amplificateur pour capteurs IEPE, tension pour la connexion d'accéléromètres et de microphones. Connecteur BNC.
  • CHG : amplificateur charge, IEPE et tension pour la connexion des transducteurs de pression pour la mesure d'ondes de choc et l'analyse de la combustion. Connecteur BNC.
  • HV : amplificateur haute tension CATII, CATIII ± 1200V pour les applications électriques à grande vitesse, E-Mobility et onduleur. Connecteur banane.

  • LV : amplificateur de tension pour la connexion de divers capteurs, en particulier des transducteurs de courant haute vitesse pour l'analyse de puissance, la mobilité électrique et les applications onduleurs. Connecteurs DSUB9 et banane. Compatible avec les adaptateurs DSI.

Haute densité

Entrées 16 voies haute densité, 24 bits, 200 kéch/s. Les Sirius haute densité peuvent être livrés dans les configurations suivantes avec une fréquence unique de 200 kHz sur 24 bits pour des performances optimales en matière de taille et de prix :

  • 16xSTGS : amplificateur universel pour jauges. Disponible avec connecteur DSUB9 et LEMO L1B10f. Compatible avec les adaptateurs DSI.

  • 16xACC : amplificateur de tension pour la connexion d'accéléromètres et de microphones. Connecteur BNC.

  • 16xLV DSUB : amplificateur de tension universel. Disponible avec connecteur DSUB9. Compatible avec les adaptateurs DSI.

Logiciel d'acquisition de données

Les systèmes d’acquisition de données Dewesoft sont fournis avec le logiciel primé Dewesoft X Professional, le plus évolué et le plus convivial au monde pour l'acquisition et l'analyse des données. Avec la puissance de DEWESoft X, vous pouvez exploiter pleinement les systèmes d’acquisition de données. Il vous offre de nombreuses fonctionnalités telles que le plug-and-play, la détection automatique du matériel, la compatibilité avec des capteurs intelligents (puce TEDs). Les fonctions avancées de stockage et d'analyse des données élèveront vos tests et essais à un tout autre niveau.

Plug and Play

La connexion du système et des capteurs ne pourrait pas être plus rapide ni plus conviviale. DEWESoft X détecte automatiquement les systèmes connectés, les capteurs équipés de TEDS et régle le setup de la voie pour vous. Des caractéristiques comme :

  • compatibilité avec capteurs intelligents,
  • base de données capteurs,
  • lecture et programmation des TEDs,
  • conversion automatique des unités,
  • aperçu en temps réel,
  • enregistrement du setup dans le fichier de données.

vous prépareront pour la mesure en quelques secondes. Consacrez moins de temps à la configuration de vos systèmes et soyez plus productif.

Mesurer et Stocker

Des puissantes capacités de stockage à des débits supérieurs à 500 Mo/s,  vous permettent d'enregistrer toujours à la plus haute vitesse, ne vous souciez plus des pertes de données susceptibles de compromettre vos essais. Les fonctionnalités DEWESoft X :

  • acquisition des données en temps-réel,
  • acquisition synchronisée des données vidéo, analogiques, compteurs, GPS, CAN bus et de nombreuses autres sources,
  • alarmes et déclenchements avancés,
  • stockage simple ou multi-fichiers,
  • stockage à distance et distribué,
  • séquence d'automatisation des tests.


Même si vous stockez des gigaoctets de données, notre format de fichier innovant vous permettra de charger et d’analyser vos données très rapidement.

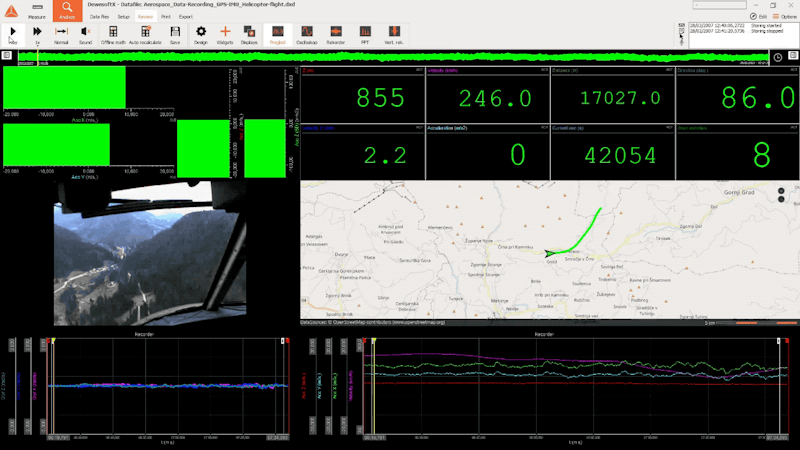

Analyser et Publier

Du comportement dynamique des véhicules à l'étude des bruits & vibrations, en passant par l'analyse de puissance électrique et plus encore. Oubliez l'utilisation de plusieurs logiciels complexes pour visualiser et analyser vos données. Dewesoft X propose des outils avancés pour vos besoins :

  • calculs mathématiques en temps réel et en post-traitement,
  • afficheurs temps réel variés et intuitifs,
  • acquisition vidéo synchronisée,
  • édition de rapport en PDF,
  • export de données multi-formats,
  • licence gratuite illimitée pour la relecture et l'analyse des fichiers de données .


DEWESoft X est conçu avec l'esprit des utilisateurs et offre une solution complète dans un logiciel unique plaisant à utiliser...
