Nouveaux adaptateurs DSI pour le thermocouple de type E et la mesure de courant
Nous vous annonçons la sortie des nouveaux adaptateurs DSI :
DSI-TH-E : Adaptateur pour thermocouple de type E pour la mesure de la température
DSI-5A : Adaptateur de mesure de courant révisé jusqu'à 5A
Les adaptateurs polyvalents DSI® de Dewesoft convertissent tous les amplificateurs d'entrée analogique des systèmes DAQ de Dewesoft avec connecteur DSUB9 en une entrée analogique universelle qui peut accepter tous les signaux de jauge de contrainte, IEPE/ICP, thermocouple, LVDT, RTD, courant et tension jusqu'à ±200V.
Les adaptateurs DSI sont automatiquement reconnus par la puce du capteur TEDS (IEEE 1451.4) et tous les paramètres sont configurés automatiquement dans le logiciel Dewesoft X DAQ.

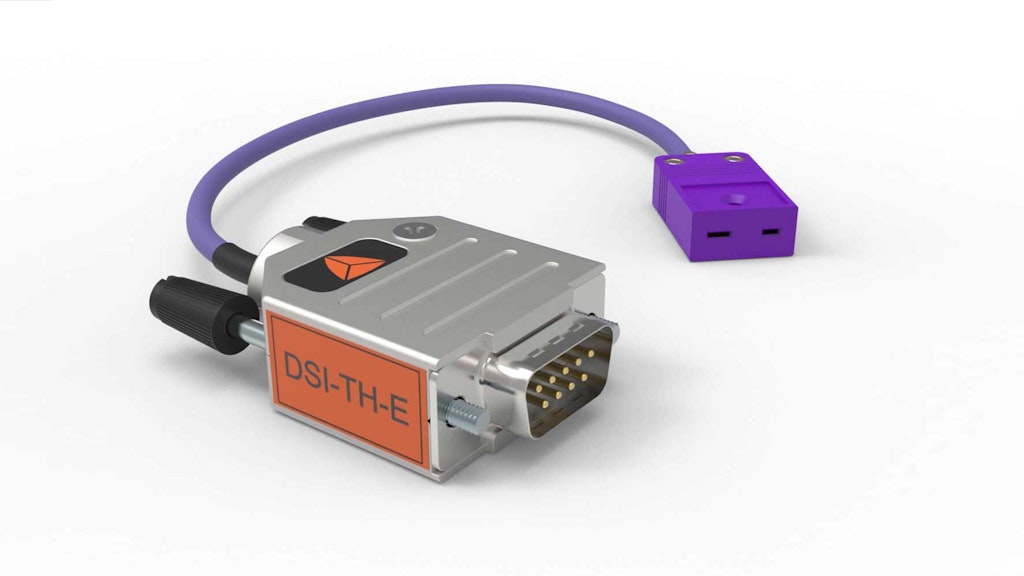

DSI-TH-E - Adaptateur de thermocouple de type E pour la mesure de la température
DSI-TH-E est la dernière édition de la gamme d'adaptateurs de thermocouples DSI®. Le DSI-TH-E est conçu pour le thermocouple de type E.
Le thermocouple de type E a la plus grande sensibilité en termes de mV/K. Il fonctionne dans une plage de température comprise entre -270 °C et 1000 °C.
La configuration de l'amplificateur hôte et les coefficients d'étalonnage peuvent être lus via TEDS.
Compatibilité et spécifications de l'amplificateur hôte
DSI-TH-E pour thermocouple type E (DIN EN 60584-1)
| DAQ hardware | SIRIUS LVSIRIUS STGSIRIUS HD-STGS | SIRIUSi XHS-LVKRYPTONi STGIOLITE STG | SIRIUS STGMMINITAURs | DEWE-43ASIRIUSi HD-LV | SIRIUSi HS-LV | SIRIUSi HS-STG | SIRIUSi MULTI | |
| Plage d'entrée | Lecture réelle | Précision typique [précision maximale] | ||||||
| -270 à 1000 °C | -250 à -200 °C | ±2.3 [±10.2] °C | ±6.5 [±11.8] °C | ±3.2 [±10.2] °C | ±5.8 [±10.2] °C | ±1.7 [±11.8] °C | ±1.7 [±5.6] °C | ±3.2 [±19.0] °C |
| -200 à -100 °C | ±1.5 [±5.0] °C | ±3.4 [±5.6] °C | ±1.9 [±5.0] °C | ±3.1 [±5.0] °C | ±1.3 [±5.6] °C | ±1.3 [±3.0] °C | ±1.9 [±8.7] °C | |
| -100 à 0 °C | ±1.3 [±3.2] °C | ±2.3 [±3.6] °C | ±1.5 [±3.2] °C | ±2.1 [±3.2] °C | ±1.1 [±3.6] °C | ±1.1 [±2.1] °C | ±1.5 [±5.4] °C | |
| 0 à 500 °C | ±1.3 [±2.4] °C | ±1.9 [±2.6] °C | ±1.4 [±2.4] °C | ±1.8 [±2.4] °C | ±1.2 [±2.6] °C | ±1.2 [±1.7] °C | ±1.4 [±3.7] °C | |
| 500 à 1000 °C | ±1.6 [±2.8] °C | ±2.1 [±2.9] °C | ±1.8 [±2.8] °C | ±2.2 [±2.8] °C | ±1.4 [±2.9] °C | ±1.4 [±2.0] °C | ±1.8 [±4.2] °C |

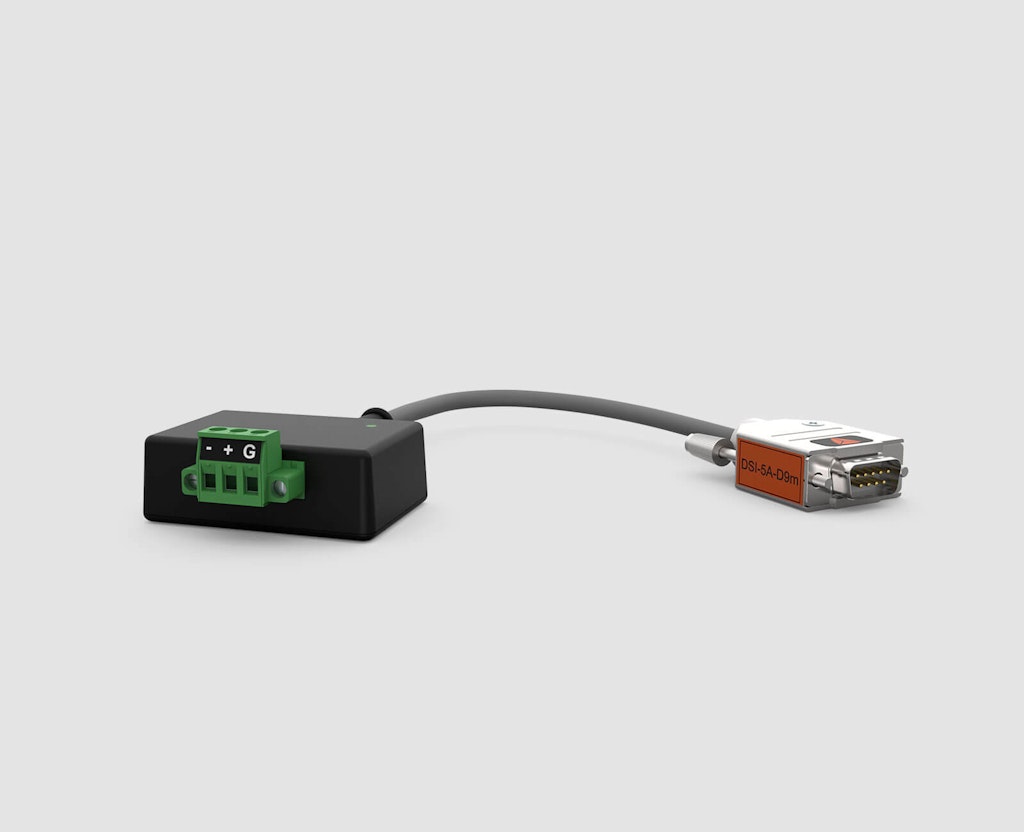

DSI-5A - Adaptateur de mesure de courant
Le même à l'extérieur, nouveau à l'intérieur. DSI-5A v2 est la nouvelle version des adaptateurs DSI® permettant des mesures de courant jusqu'à 5 A.
La motivation de la nouvelle version était l'abandon de la résistance shunt.
Le DSI-5A v2 contient toujours une résistance shunt de 10 mΩ avec une précision de 0,1 % lors de l'étalonnage. L'amélioration significative concerne la stabilité en température. La nouvelle résistance shunt a un coefficient de température meilleur (maintenant 15 ppm/K sur la plage de -55 °C à +125 °C, avant 30 ppm/K sur la plage de -20 °C à +60 °C).
Le connecteur d'entrée de l'adaptateur DSI-5A est le même bornier à vis à 3 broches où vous pouvez connecter des fils d'une section nominale allant jusqu'à 2,5 mm².
La configuration de l'amplificateur hôte et les coefficients d'étalonnage peuvent être lus via TEDS.
Brochage du connecteur DSI-5A
| Broche | Nom | Description |
|---|---|---|
| 1 | IN + | Entrée de courant - |
| 2 | IN - | Entrée de courant + |
| 3 | GND | Masse |
