Nouveaux adaptateurs DSI : shunt de courant étanche, et adaptateurs IEPE
Dewesoft présente 3 nouveaux adaptateurs DSI Adaptateurs DSI® compatible avec les systèmes d'acquisition de données Dewesoft:
DSI-TH-UNI : Adaptateur thermocouple universel
DSI-ACC-0.16Hz-20mA : Adaptateur IEPE/ICP
DSIw-20mA : Adaptateur de shunt de courant étanche IP67

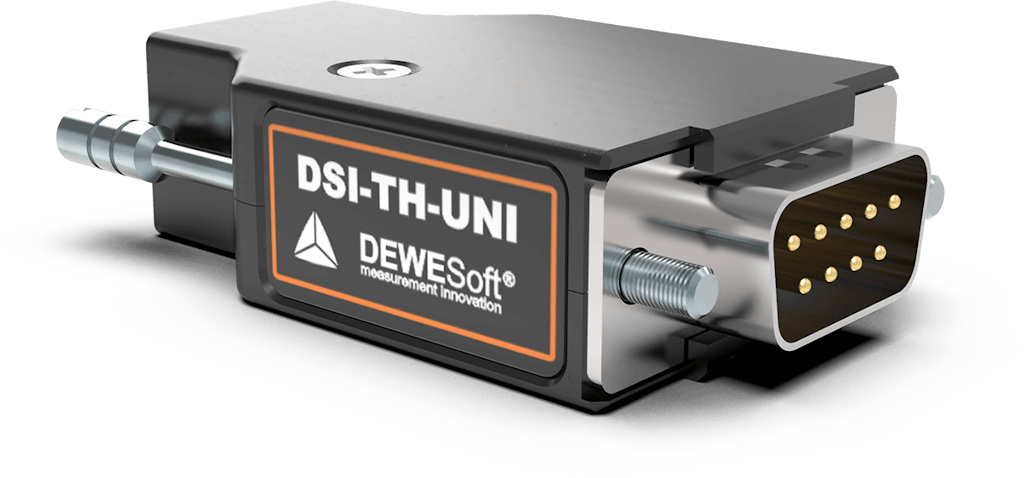

DSI-TH-UNI : adaptateur thermocouple universel
Ce nouvel adaptateur DSI pour capteurs thermocouples dispose d'une entrée thermocouple universelle. Cela lui permet de connecter pratiquement n'importe quel type de capteurs thermocouples - K, J, T, R, S, N, E, B, C.
DSI-TH-UNI intègre une compensation de soudure froide avec une précision CSF de 0,5 °C.
L'adaptateur universel de thermocouple DSI est livré dans un châssis compact attrayant monté directement sur l'amplificateur hôte sans aucun câble supplémentaire.
La configuration de l'amplificateur hôte et les coefficients d'étalonnage peuvent être lus via l'interface du capteur TEDS Qu'est-ce que la technologie de capteur TEDS IEEE 1451.4 ?
| Spécifications générales | |
|---|---|
| Connecteur du capteur | Mini thermocouple, femelle |
| Types de thermocouples | K, J, T, R, S, N, E, B, C |
| Compensation de soudure froide | Intégré |
| Précision CJC | 0.5 °C |
| Impédance d'entrée | > 10 MΩ |
| Courant de polarisation | 50 nA |
| Détection TC ouverte | OUI |
| Linéarisation | Par logiciel selon le type de capteur |
| TEDS | Pour l'identification de l'adaptateur et les données d'étalonnage |
| Dimensions | 52 x 31 x 15 mm (61 x 31 x 15 mm avec vis) |
| Poids | 40 g |

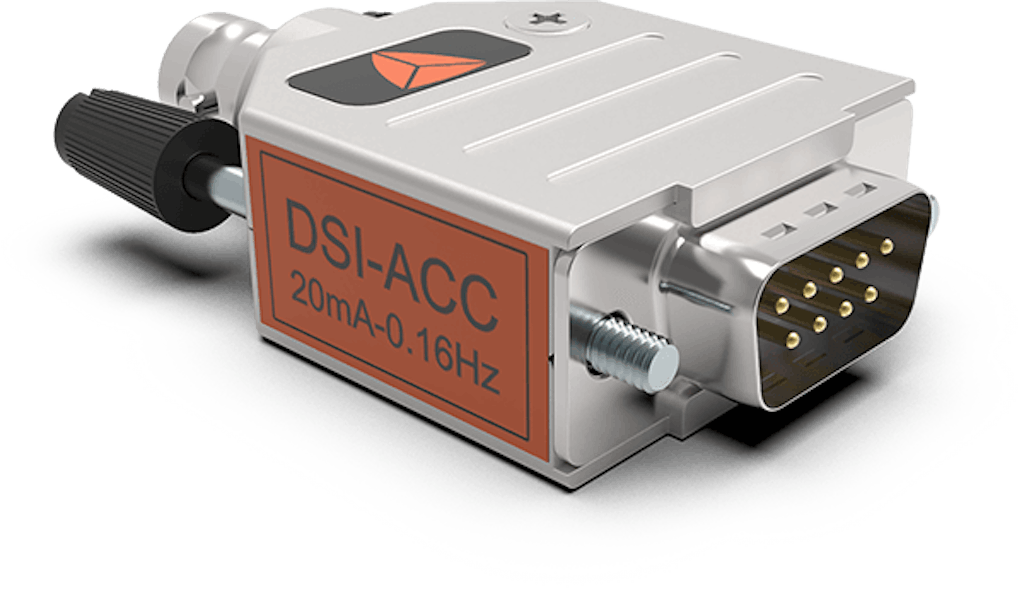

DSI-ACC-0.16Hz-20mA,: adaptateur IEPE/ICP®
DSI-ACC-0.16Hz-20mA est le nouvel adaptateur DSI pour les entrées de signaux IEPE/ICP®.
L'adaptateur combine les caractéristiques des adaptateurs DSI-ACC existants avec une constante de temps accrue (𝜏 = 1 s, filtre passe-haut 0,16 Hz) et une excitation du capteur (20 mA).
DSI-ACC-0,16Hz-20mA n'est pris en charge qu'avec les amplificateurs hôtes suivants : SIRIUS LV/LV+, STG/STG+, HS-LV/HS-LV+, HS-STG/HS-STG+.
| Caractéristiques d'entrées | |
|---|---|
| Connecteur du capteur | BNC |
| Capteurs pris en charge | IEPE / ICP |
| Paramètres de l'amplificateur | Sélectionné automatiquement par le logiciel :- Mesure : Tension- Plage : ±0.1 V à ±10 V- Excitation : 10 V |
| Caractéristiques de l'adaptateur | |
|---|---|
| Excitation du capteur | 20 mA ±15 % |
| Tension de conformité | > 20 Volt |
| Précision 30 Hz à 30 kHz | 0.07 % |
| Filtre passe-haut | 0.16 Hz |
| Consommation électrique | 800 mW |
| Amplificateurs pris en charge (exceptions) | Seulement sur: SIRIUS LV/LV+, STG/STG+, HS-LV/HS-LV+, HS-STG/HS-STG+ |
| Dérive du gain | 50 ppm/°C |
| Décalage d'entrée max. | 12 mV |
| Impédance d'entrée | 1 MΩ |
| Tension d'alimentation | ±5 V (±1 %) |
| Configuration d'entrée | Isolé (max. 350 VDC) en cas d'utilisation avec des modules SIRIUSi isolés, |
| Bande passante | jusqu'à 500 kHz (limité par la bande passante de l'amplificateur hôte) |
| Filtre passe-bas | 10 Hz à 100 kHz (dépend de l'amplificateur hôte) |
| Gammes | 100 mV, 1000 mV, 10000 mV (la série SIRIUS-HS offre plus de possibilités) |
| SNR typique @ bande passante de 30 kHz | |
|---|---|
| 10000 mV | jusqu'à 125 dB (limité par le SNR de l'amplificateur hôte) |
| 1000 mV | jusqu'à 110 dB (limité par le SNR de l'amplificateur hôte) |

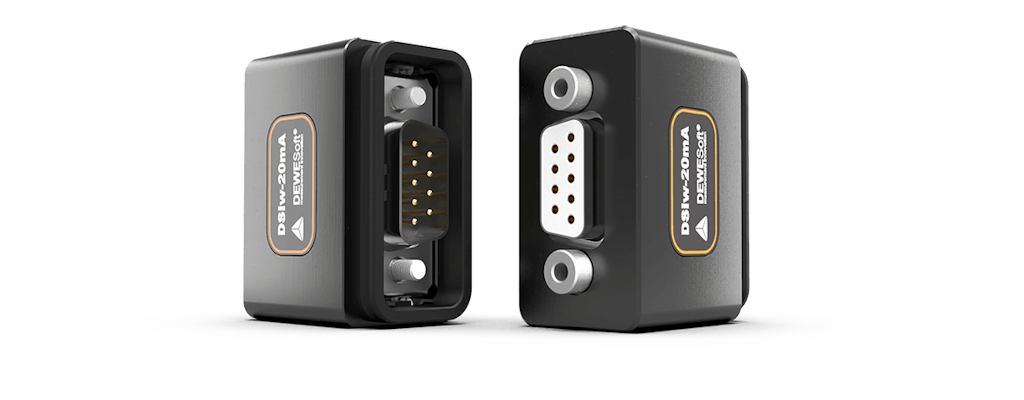

DSIw-20mA: adaptateur shunt de courant étanche IP67
DSIw-20mA est un adaptateur DSI étanche pour la mesure de courant jusqu'à 20mA.
Il utilise une résistance shunt de 50 Ω avec une précision de 0,01 % et une dérive en température de 0,2 ppm/K (0,05 ppm/K dans la plage de température de 0 °C à 60 °C).
C'est un produit fait pour détecter le courant de capteurs industriels avec sortie 4-20 mA dans des environnements difficiles. Il est conçu avec un capot adaptateur double DSUB9 (indice IP67).
Le DSIw-20mA est adapté pour être monté sur un SIRIUSwe ou un KRYPTON STG.
| Caractéristiques d'entrées | |
|---|---|
| Type de connecteur d'entrée | Connecteur femelle DSUB9 étanche |
| Plage d'entrée | 20 mA |
| Résistance shunt | 50 Ω, feuille métallique |
| Précision de l'entrée | Calibré à ±0.01 %, calibration en TEDS(non calibré ±0.05 %) |
| Coefficient de température | ±0.05 ppm/°C typique (0 °C à +60 °C)±0.2 ppm/°C typique (-55 °C à +125 °C) |
| Puissance nominale | 250 mW (ne PAS dépasser la valeur nominale maximale!) |
| TEDS | EEPROM 1024 bits, 1 fil |
| Cote environmental | IP67 |
