Nouvelle version DewesoftX 2023.3 - Analyse de l'efficacité des moteurs électriques et plus encore

Analyse du rendement des moteurs électriques

L'analyse du rendement des moteurs électriques est utilisée pour améliorer les performances des moteurs en optimisant l'efficacité de la puissance électrique d'entrée par rapport à la puissance mécanique de sortie.

Ces optimisations de performance peuvent impliquer l'utilisation des transformations de Clarke et de Park, qui permettent de mieux comprendre la relation entre la phase de la tension d'entrée, le champ magnétique induit et l'angle de rotation mécanique.

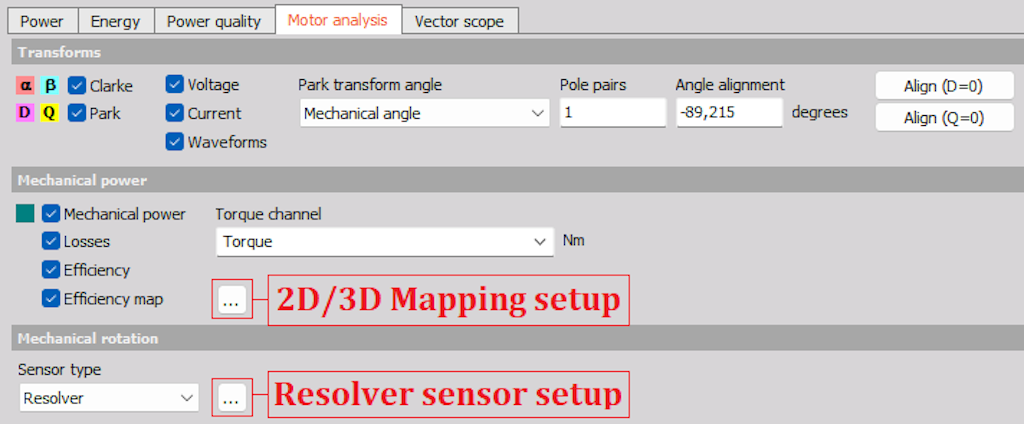

Tous ces paramètres pertinents pour ces types d'analyse sont désormais regroupés dans le nouvel onglet « Analyse de moteur » du module « Puissance électrique », comme illustré ci-dessous:

Le module d'analyse du moteur utilise plusieurs nouveaux modules mathématiques autonomes. Une description plus détaillée de ces modules mathématiques et widgets est présentée dans les liens ci-dessous :

• Capteur Resolver

• 2D/3D mapping

• Afficheur Contour plot

Toutes les informations connexes sont également incluses dans le manuel d'analyse du moteur électrique.

Nouveau module mathématique pour capteur résolveur

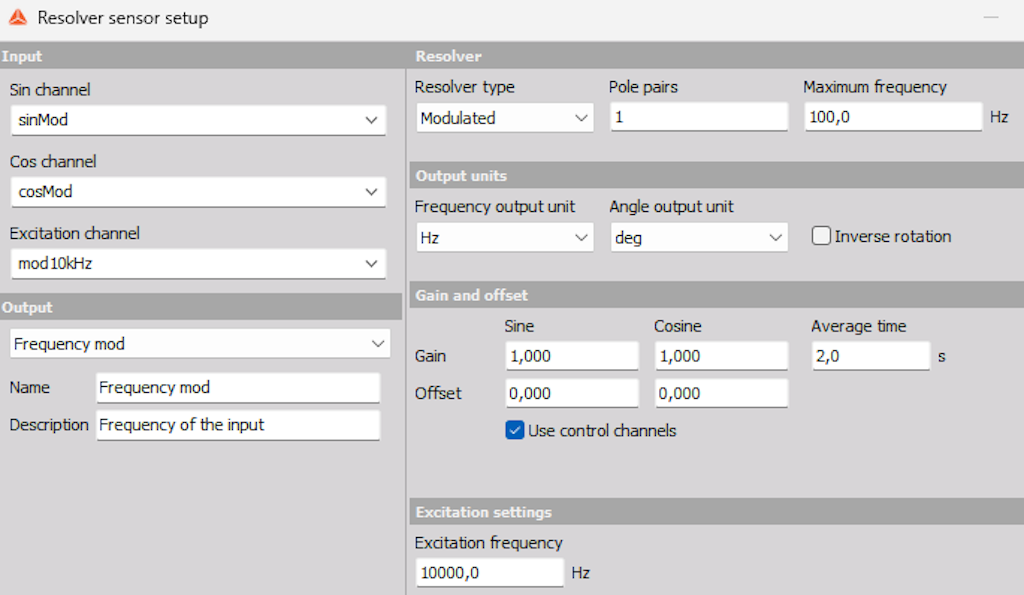

Comme l'analyse des moteurs implique souvent l'utilisation de capteurs type résolveur pour mesurer la rotation mécanique, ces types de capteurs sont désormais pris en charge dans DewesoftX grâce au nouveau module mathématique « Capteur Résolveur ».

La configuration du module mathématique Résolveur est également accessible directement sous l'onglet Analyse de moteur.

Nouveau module mathématique de cartographie 2D/3D

Une partie de l'analyse du moteur est effectuée à l'aide d'un diagramme de rendement de puissance où le rendement de puissance est cartographié en fonction de la vitesse et du couple.

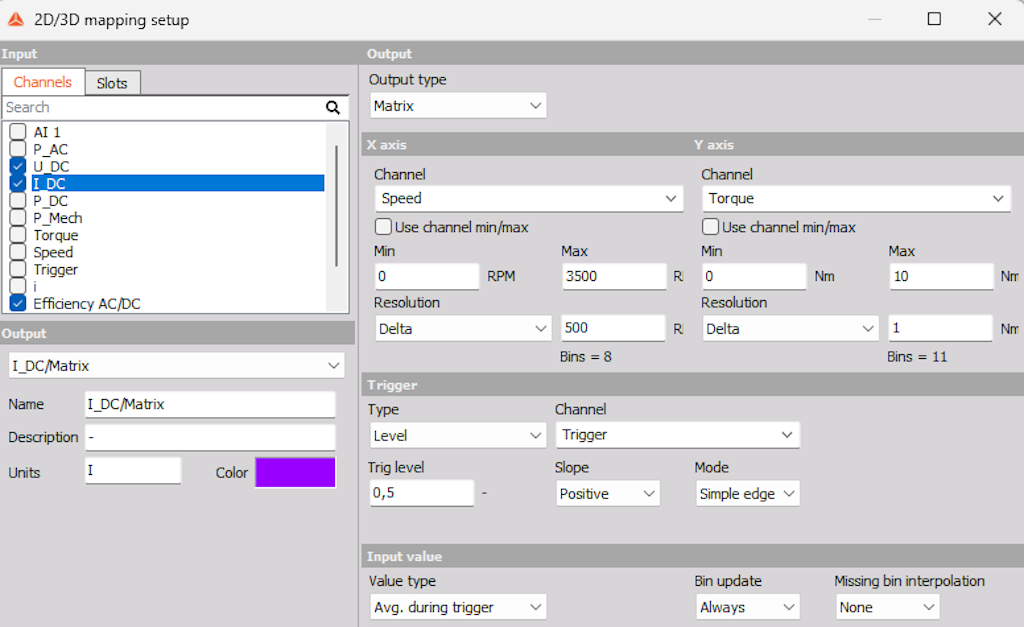

Avec le nouveau module mathématique de cartographie 2D/3D, les mesures de vitesse, de couple et d'efficacité peuvent être combinées dans une matrice ou dans un groupe de voie qui représente l'efficacité en fonction de différentes vitesses et différents couples, ce que l'on appelle une carte de rendement.

La configuration du module mathématique de cartographie 2D/3D est également accessible directement sous l'onglet Analyse de moteur.

Nouveau widget de tracé de contour

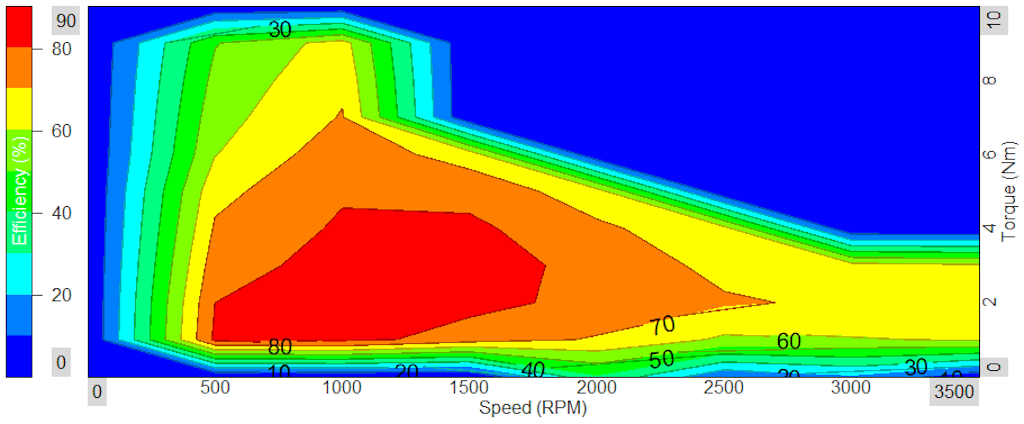

Le nouveau widget de tracé de contour est destiné à l'illustration de valeurs de données cartographiées sur deux axes dimensionnels, et il est utilisé spécifiquement dans l'analyse du rendement des moteurs électriques pour illustrer la carte de rendement. Contrairement au widget graphique 3D, les valeurs situées dans un certain intervalle appartiennent au même contour et ont la même couleur. Les limites du contour peuvent être indiquées par des isolignes. Plus les isolignes sont proches, plus les changements de valeurs sont importants dans cette zone du graphique.
The new Contour plot widget is intended for the illustration of data values mapped across two axis dimensions, and it is used specifically in electric motor efficiency analysis to illustrate the efficiency map. Different from the 3D graph widget, values within a certain interval will belong to the same contour, and having the same colour. The contour borders can be indicated with isolines. The closer the isolines are together the greater the changes in values are in that area of the plot.

Module mathématiques compteur en mode Analyse

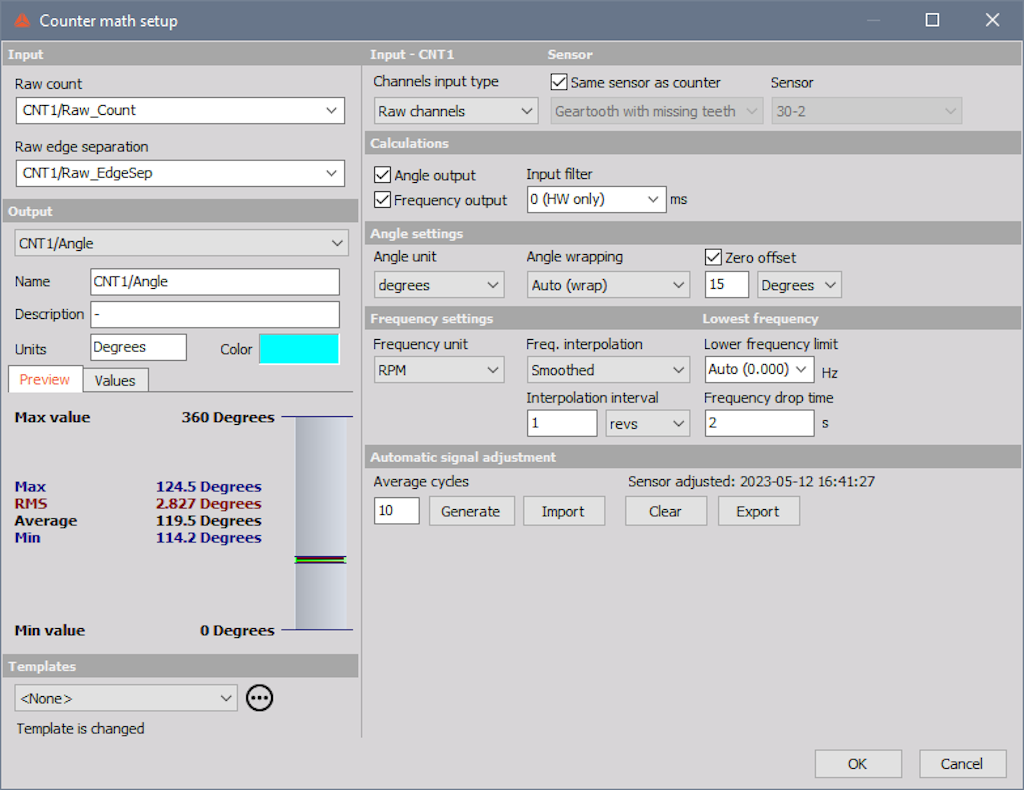

L'une des fonctions les plus souvent demandées par les utilisateurs de Dewesoft est la possibilité de recalculer l'angle et la fréquence des compteurs en mode analyse, en post traitement - soit pour corriger un réglage défectueux du compteur qui n'a pas été détecté pendant la mesure, soit pour ajuster un ou deux réglages afin de voir si cela produit des résultats plus nets. Tant que les voies "Raw edge separation" et "Raw count" sont stockées pendant un enregistrement, le nouveau module mathématique « Compteur » ajoute enfin cette fonctionnalité à DewesoftX.

La fonction math « Compteur » est également doté d'un grand nombre de fonctions supplémentaires souvent demandées : lissage de la fréquence, ajustement de la taille des dents, filtres logiciels et enveloppe d’angle indépendant, pour n'en citer que quelques-unes. Si les résultats de ce nouveau module maths s'avèrent plus intéressants, vous pouvez également utiliser ces nouveaux résultats dans d'autres modules de calculs avancés qui fonctionnent avec des compteurs, tels que le module d’analyse d’ordres, ou d’analyse des vibrations de torsion.

Filtre sur le tableau des voies analogiques

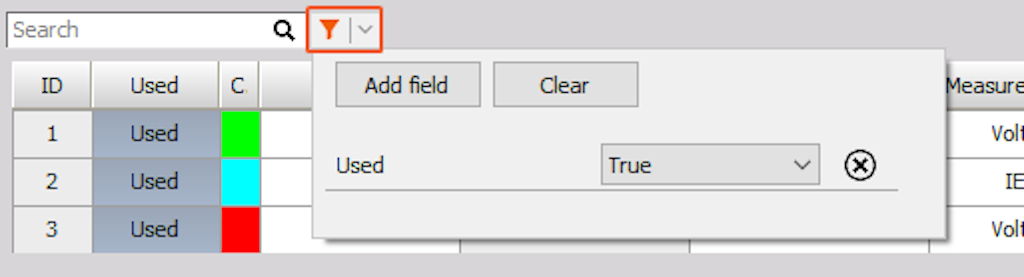

Effectuer des tris dans votre tableau des voies de mesure de DewesoftX n'a jamais été aussi facile. Il vous suffit de cliquer sur l'icône de filtre située en haut de la table pour faire apparaître une fenêtre de paramétrage. A partir de là, vous pouvez spécifier plusieurs options de filtre basées sur les colonnes disponibles dans la table des voies de mesure. Même si une colonne est cachée, nos filtres continuent de fonctionner de manière transparente.

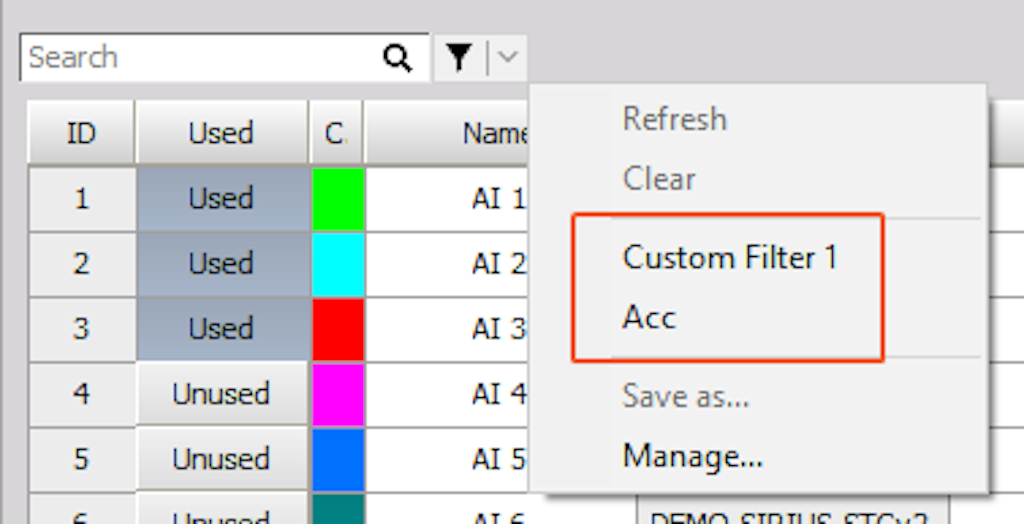

De plus, vous pouvez enregistrer vos filtres avec un nom personnalisé pour une utilisation ultérieure. La liste déroulante vous permet d'accéder facilement aux filtres enregistrés et d'appliquer rapidement vos options de filtrage préférées.

Mise à jour de la fonction « Appliquer Action »

Le mécanisme Appliquer Action est un outil polyvalent qui simplifie le processus de transfert de diverses propriétés d'un fichier de données de référence vers un ou plusieurs fichiers de données cibles. Grâce à ce mécanisme, vous pouvez rapidement appliquer les modifications souhaitées à vos fichiers de données, ce qui simplifie votre temps de traitement et de travail et améliore ainsi votre efficacité.

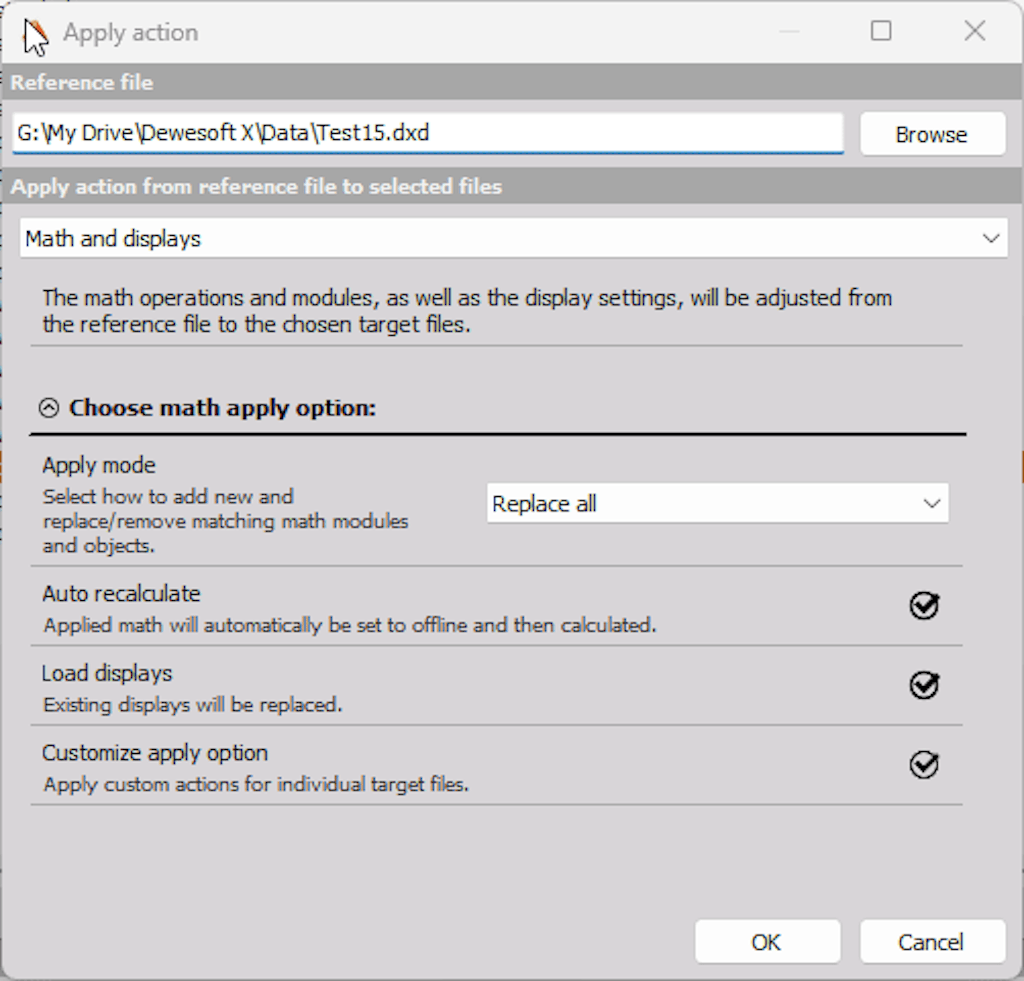

La nouvelle version introduit des changements significatifs dans l'application des propriétés des opérations mathématiques et des affichages générés. Vous pouvez désormais choisir entre quatre options différentes lors de l'application des propriétés mathématiques.

• “Remplacer tout ” - échangera par défaut les configurations des fichiers cibles avec la configuration du fichier de référence, et cette option affectera à la fois les opérations mathématiques en ligne et hors ligne.

• “Ajouter tout” - ajoutera par défaut de nouveaux modules du fichier de référence aux fichiers cibles et échangera les paramètres des modules correspondants trouvés à la fois dans le fichier cible et le fichier de référence.

• “Remplacer Offline” - fera par défaut la même chose que "Remplacer tout", mais seulement pour les modules mis hors ligne.

• “Ajouter Offline” - ajoutera par défaut les nouveaux modules hors ligne du fichier de référence aux fichiers cibles, et effectuera ainsi la même action que le précédent mode d'action Appliquer "Ajouter des maths".

En outre, trois nouvelles options sont disponibles pour permettre à l'utilisateur de décider :

• “Recalcul automatique" – les données dans les fichiers cibles pour qu'ils soient en rapport avec les nouveaux modules mathématiques.

• “Charger les affichages" - pour ajuster les affichages de configuration après le fichier de référence ou non.

• “Personnaliser l'application" - pour sélectionner manuellement ce qu'il faut faire avec tous les modules mathématiques individuels du fichier de référence et des fichiers cibles.

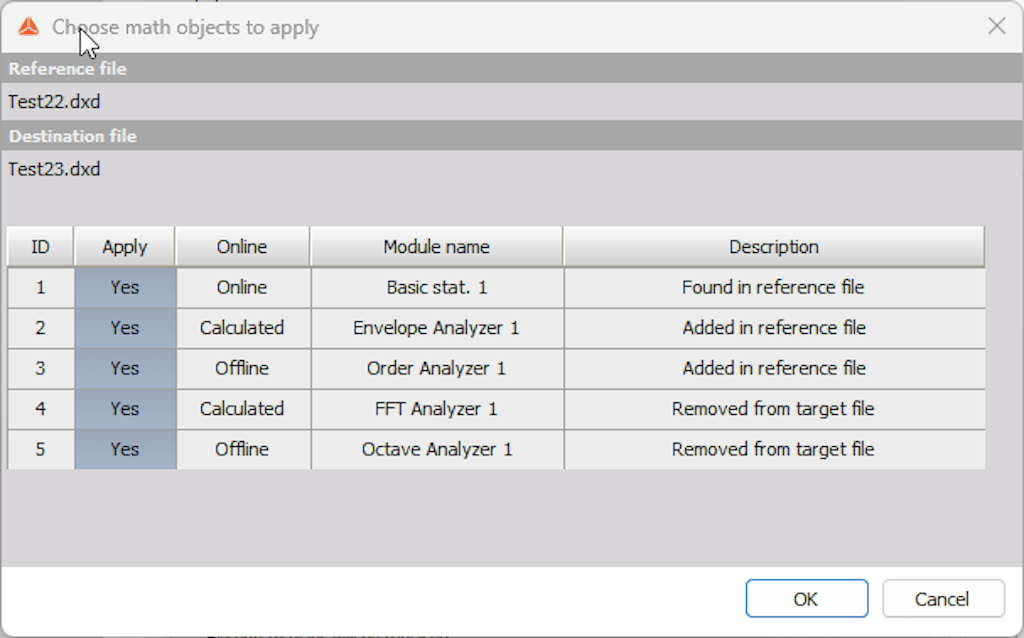

Une fenêtre supplémentaire s'affiche, fournissant des informations détaillées sur les opérations qui seront ou ne seront pas appliquées.

An additional window will appear, providing detailed information about the operations that will or will not be applied.

Amélioration de l'expérience utilisateur

La version 2023.3 de DewesoftX apporte de nombreuses améliorations qui simplifient l'expérience utilisateur pour la construction d'affichages personnalisés, l'analyse de données et la configuration de widgets (afficheurs) plus facilement.

Lorsque vous préparez un affichage pour votre configuration de mesure, vous pouvez désormais sélectionner plusieurs widgets différents en même temps et créer un groupe personnalisé à partir de la sélection. Cela signifie que vous pouvez organiser et gérer sans effort plusieurs widgets à la fois. Une fois que vous avez sélectionné plusieurs widgets, vous pouvez copier, coller ou redimensionner l'ensemble du groupe de widgets.

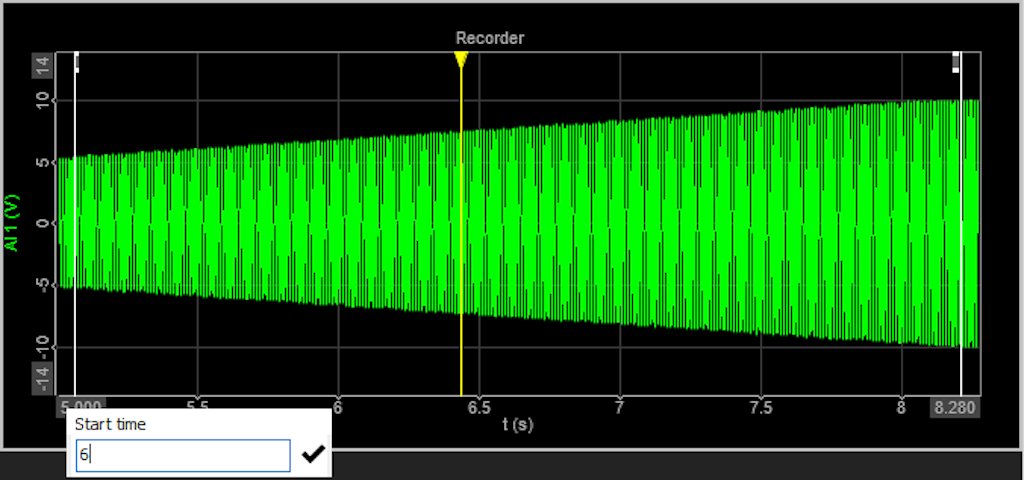

L'axe X du widget Enregistreur est désormais plus flexible que jamais. Vous pouvez désormais définir la fenêtre temporelle delta personnalisée des données présentées dans l'enregistreur. De plus, vous pouvez facilement ajuster les valeurs minimales et maximales temporelles à représenter, et ceci aussi bien en mode Analyse qu'en mode Geler.

Notre dernière mise à jour comprend une unification des propriétés du côté gauche pour tous les widgets, ce qui facilite plus que jamais l'ajustement et la personnalisation de vos widgets. Grâce à une présentation cohérente et à un design intuitif, vous pouvez désormais naviguer facilement dans les paramètres des widgets, quel que soit le widget que vous utilisez.

IRIG 106 chapter 7 décodeur

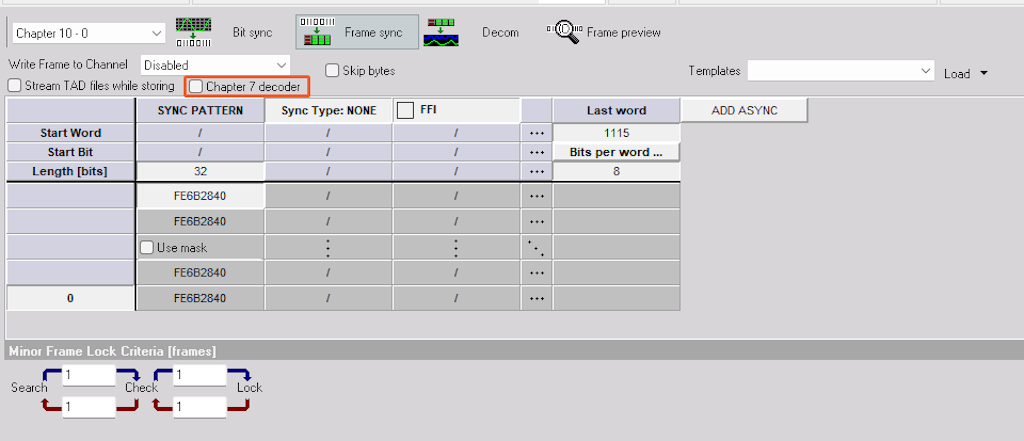

Une nouvelle option a été ajoutée au module PCM dans l'écran de configuration du Frame Sync pour le traitement des données PCM selon le chapitre 7 de l'IRIG 106. Cela permet d'accéder à la charge utile de la trame PCM via le module Chapitre 10 pour extraire les paquets de données internes du Chapitre 10. Le module Chapitre 10 peut ensuite séparer les différents types de données pour les traiter avec la suite logicielle DewesoftX. La solution DewesoftX Telemetry est ainsi une solution complète pour le traitement des flux de données IRIG 106 Chapitre 7.

Pour activer le décodeur IRIG 106 chapitre 7, vous aurez besoin d'une licence PCM et d'une licence supplémentaire de décodeur chapitre 7.

Plugin client Historian

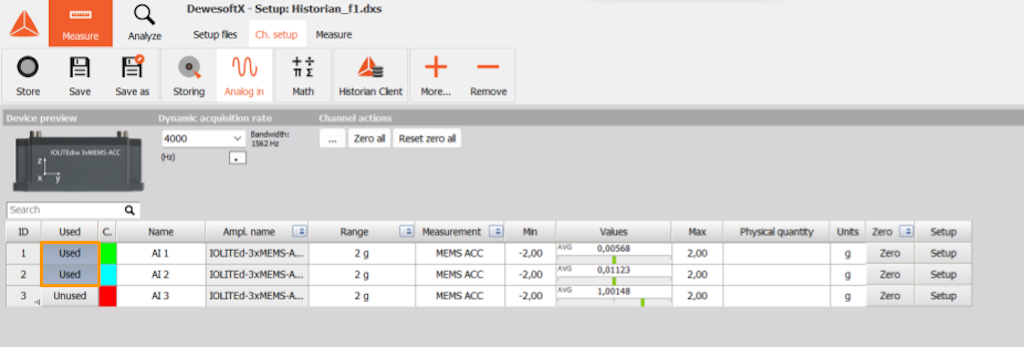

Le plugin client Historian permet à DewesoftX de se connecter à un serveur Historian de Dewesoft (en utilisant le protocole MQTT) à la fois en tant qu'éditeur et en tant qu'abonné. En mode éditeur, l'utilisateur peut sélectionner les voies DewesoftX à publier sur Historian et à stocker dans la base de données. En mode abonné, vous pouvez vous abonner aux voies de plusieurs plugins Historian Client connectés à la même instance de Dewesoft Historian. Il est possible de publier des données d'une instance de DewesoftX vers Historian et de s'abonner à ces données dans une autre instance de DewesoftX. Les voies de l'abonné sont convertis en variables de type asynchrone.
Le plugin Historian Client utilise le protocole MQTT pour le transfert de données et prend en charge la définition de la charge utile Sparkplug B. Le rôle principal du client Historian est de se connecter à Dewesoft Historian. Bien qu'il puisse également être utilisé pour se connecter à des brokers MQTT tiers, la compatibilité doit être vérifiée par le support Dewesoft projet par projet.

Quelles sont les autres nouveautés ?

Vous trouverez des détails supplémentaires sur toutes les fonctionnalités ci-dessous sur le portail de support client de Dewesoft.

• Le module mathématique « Array statistics » vous permet désormais d'assigner des voies à valeur unique comme limites d'axe dynamiques.

• DewesoftX prend désormais en charge l'utilisation des données de flux Ethernet en tant qu'horloge de synchronisation principale pour les mesures.

• L'éditeur de voies prédéfinies permet de définir les noms et les descriptions des voies et de les sélectionner dans une liste déroulante.

• La géométrie modale prend désormais en charge l'importation de modèles à partir de fichiers STL.

• En mode Geler, vous pouvez désormais accéder aux données de l'enregistreur XY.

Comme toujours, DewesoftX 2023.3 est une mise à jour gratuite pour tous les clients Dewesoft et est compatible avec tous les systèmes d'acquisition de données Dewesoft. Vous pouvez la télécharger depuis notre centre de téléchargement, où vous trouverez également un fichier texte « changelog » listant toutes les améliorations mineures et les corrections de bugs.
