DewesoftX 2021.1 Released - Processing Markers, New GPS Map, GigE Vision 2.0, and More

Marqueurs de Traitement Liés

Les marqueurs de traitement de Dewesoft, qui permettent d'effectuer facilement des coupes sur les axes X et Y et qui sortent sous forme de canaux Dewesoft dédiés et peuvent être exportés ou analysés individuellement, ont été étendus.

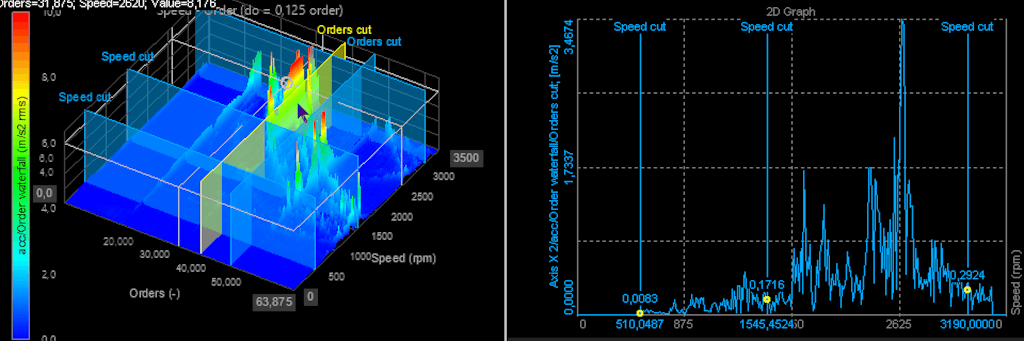

Lorsque vous extrayez des marqueurs d'axe X et Y d'un même graphique 3D, les marqueurs sont automatiquement liés sur le graphique 2D affichant les coupes d'axe. Le déplacement d'un marqueur sur le graphique 3D met immédiatement à jour les données des coupes 2D et vice versa.

La mise à jour comprend également une toute nouvelle table de marqueurs liée aux canaux de coupe, qui peut être utilisée pour ajuster les paramètres des marqueurs et leur position.

Amélioration du widget d'affichage de la carte

Plusieurs améliorations et nouvelles fonctionnalités ont été ajoutées au widget d'affichage cartographique de Dewesoft, qui remplace désormais officiellement l'ancien widget GPS. Avec DewesoftX 2021.1, le widget GPS sera automatiquement remplacé par le widget Carte dans les fichiers de configuration et de données existants, avec la possibilité de revenir à l'ancien widget GPS.

Des modèles de voitures sont disponibles dès le départ pour une visualisation 3D rapide et facile. Chaque objet visuel peut être "fixé" au sol, indépendamment de ses données d'altitude, ce qui permet un positionnement simple de l'objet sur le sol de la carte. Pour une meilleure prévisualisation des pistes, les pistes ont été améliorées avec l'option de définir leurs propriétés individuelles, comme le type de traîneau de piste, la largeur de piste personnalisée, et aussi une option pour choisir entre plusieurs couleurs de piste personnalisées comme jet, printemps, été, et ainsi de suite.

L'intégration du dispositif Lidar dans DewesoftX a ajouté la coloration de l'intensité du Lidar au widget Carte. La coloration de l'intensité Lidar est appliquée uniquement sur les canaux de navigation Lidar, où elle définit la force de retour d'un faisceau laser Lidar.

Décodeur NMEA GNSS

Le nouveau module décodeur GNSS NMEA a été conçu pour permettre l'entrée de tout récepteur GNSS capable de transmettre des données au format NMEA. La principale différence avec le module précédent est que la synchronisation se fait maintenant en utilisant le temps absolu dans la phrase NMEA, alors qu'avec l'ancienne version, une impulsion PSS physique devait être présente. De cette façon, il est maintenant possible d'obtenir des données GPS synchronisées à partir d'un dispositif connecté par Bluetooth (par exemple DS-RTK-BASE) ou tout autre dispositif GNSS tiers.

Le module permet l'utilisation de plusieurs sources GPS connectées sur plusieurs ports série. Les préréglages de configuration personnalisés sont également pris en charge, ce qui vous permet de configurer plusieurs dispositifs beaucoup plus rapidement. Le préréglage de commande pour le dispositif DS-VGPS-HS est déjà intégré au module.

Support des caméras GigE Vision 2.0

Le module caméra GigE a été mis à jour pour prendre en charge la norme GigE Vision 2.0. Cela ouvre une large liste de caméras qui peuvent maintenant être connectées et utilisées avec DewesoftX. Toute caméra utilisant la norme est directement prise en charge par DewesoftX. La nouvelle norme permet également la compression JPEG, alors que cela n'était auparavant possible qu'avec les caméras DS-CAM-600.

De plus, la synchronisation PTP (PTPv2) est prise en charge par la nouvelle norme, ce qui signifie que les caméras utilisant PTPv2 peuvent être synchronisées avec les systèmes d'acquisition de données SIRIUS XHS en tant qu'horloge maîtresse ou horloge esclave sans câble de synchronisation supplémentaire.

Autres mises à jour

Exportation des données au format WinPlot

L'exportation de WinPlot est le dernier des formats de données pris en charge vers lesquels DewesoftX peut exporter ses données enregistrées.

WinPlot est un puissant outil d'analyse graphique de bureau qui permet à l'utilisateur de générer des affichages de quantités illimitées de données. Il a été développé pour répondre au besoin d'affichages graphiques rapides et faciles à gérer des articles et installations de test de la NASA. Les fonctionnalités de WinPlot comprennent des affichages transparents de données en temps réel et post-test avec synchronisation temporelle et événementielle des données provenant de sources multiples.

Redesign du Master XCP

Le module maître XCP a été redessiné pour supporter des vitesses allant jusqu'à 1MHz et des types de données de type tableau/matrice.

Cours de formation en ligne sur le développement de widgets d'affichage

Pour tous ceux qui utilisent le développement C++ pour le logiciel DewesoftX, nous avons ajouté un tout nouveau cours de formation. Le cours de formation C++ Widget Plugin PRO est maintenant disponible, démontrant comment créer des widgets d'affichage personnalisés pour DewesoftX.

Fonction de réinitialisation des voies

La fonction de réinitialisation des voies permet de rétablir les propriétés par défaut d'une seule voie ou d'un groupe de voies.

DewesoftX 2021.1 est une mise à jour gratuite pour tous les clients Dewesoft existants et est compatible avec tous les systèmes d'acquisition de données Dewesoft. Vous pouvez la télécharger à partir de notre centre de téléchargement, où vous trouverez également un journal des modifications énumérant toutes les améliorations mineures et les corrections de bogues.
