Mise à jour Dewesoft X3 SP9
La version de Dewesoft X3 SP9 contient de nouvelles fonctionnalités pour étendre vos mesures actuelles à l’aide de nouveaux systèmes, protocoles ou méthodes d’analyse. Nous avons également apporté plusieurs améliorations sur l'interface utilisateur, afin de la rendre toujours plus intuitive.
Les principales nouvelles fonctionnalités :
Module de qualité sonore "Sound Quality"
Gestion améliorée des afficheurs et nouvelles icônes
Interfaçage des centrales inertielles OxTS
Cartographie améliorée : données d'altitude, modèle 3D, performances d'affichage
Compatibilité avec le protocole de communication SENT
Traitement C ++ et plugin Visual Control
Autres (Module Notification, scanner de codes barres, présentation complexes, plugin SerialCom en version 64bits)
Qualité Sonore

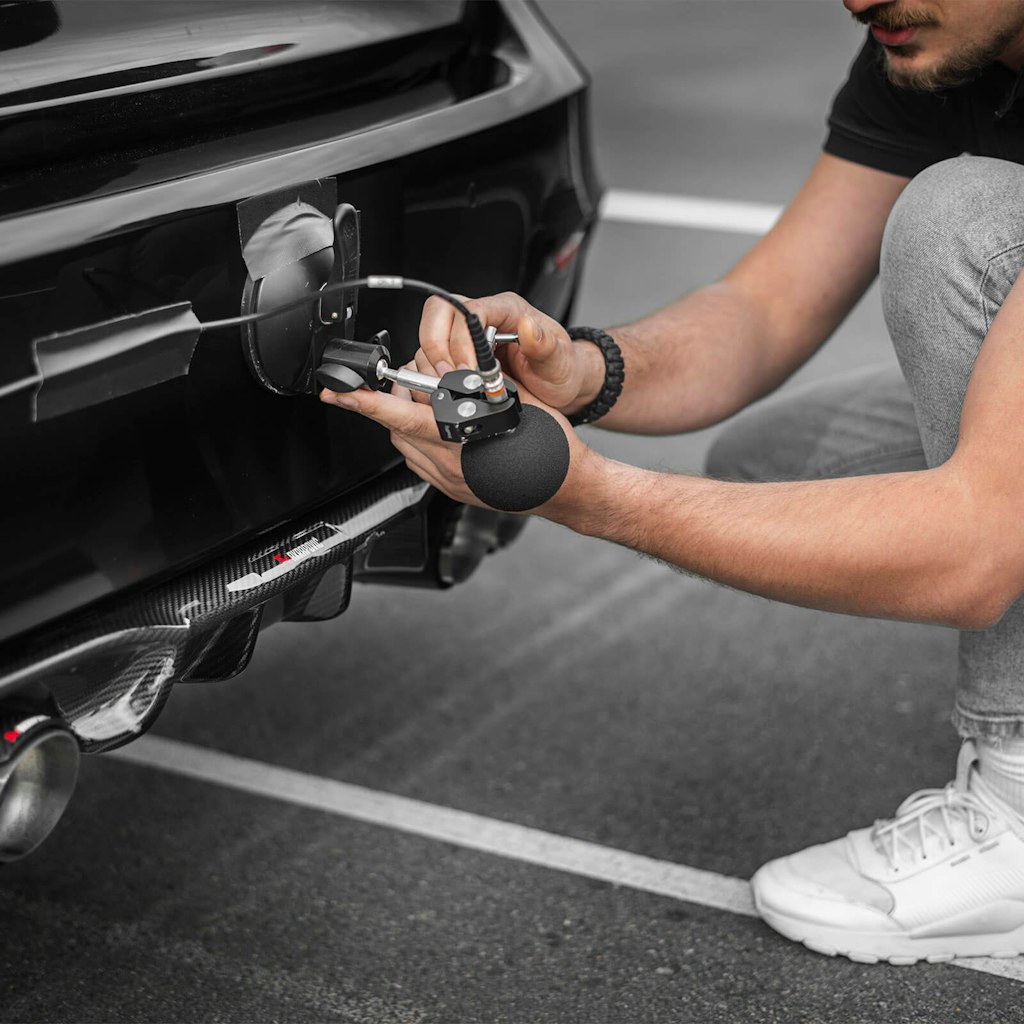

L'analyseur de Qualité Sonore est un outil indispensable dans l'étude de la perception d'un son d'un produit et son évaluation.
La solution Dewesoft répond au besoin d'évaluer de manière empirique la façon dont un son produit par différents types de machines peut être perçu par l'oreille humaine.
Le module supporte les calculs de sonie selon les normes ISO 532-1 et 532-2 ainsi que les courbes d'isosonie selon la norme ISO 226. L'analyse peut être effectuée en temps réel ou en post-traitement.
Des informations supplémentaires:
Nouvelles icônes et gestion améliorée de l'affichage

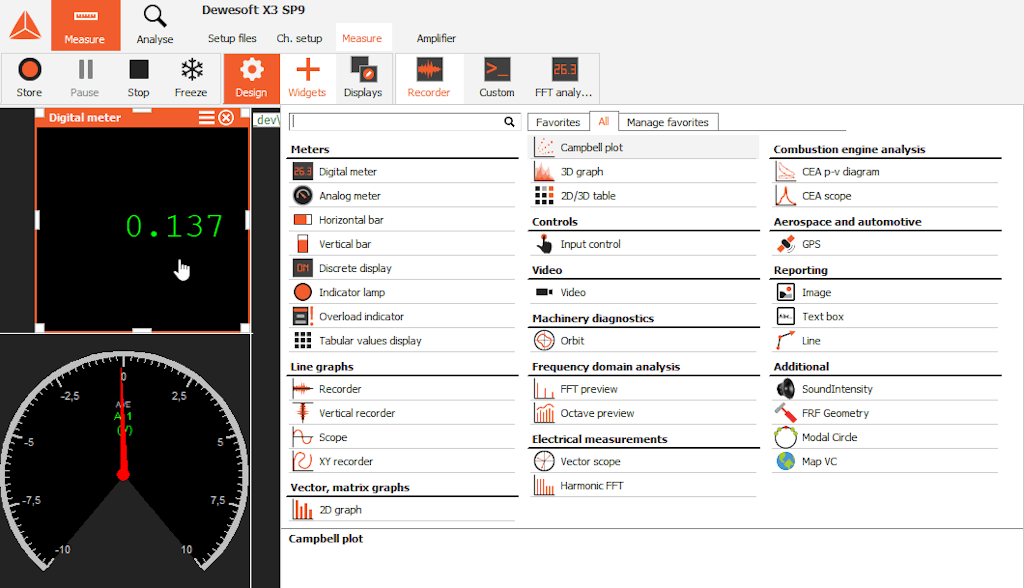

La majorité des icônes de Dewesoft ont été entièrement repensées pour mieux s’intégrer au design général et vous permettre, d’un seul coup d’œil, de mieux comprendre ce qu’elles représentent. De plus, nous avons apporté des modifications importantes au mode de conception de Dewesoft afin de rendre la gestion des écrans plus intuitive.
L'ajout de widgets (auparavant des contrôles visuels) est maintenant traité de la même manière que tous les autres modules de Dewesoft. Une fois ajoutés, ils peuvent être placés plus précisément à l'aide d'une nouvelle fonction d'alignement et leurs propriétés de clic droit peuvent être consultées en cliquant sur la barre d'outils.
La gestion des afficheurs est maintenant gérée dans une fenêtre séparée incluant ses propriétés. Vous pourrez également les déplacer et créer des sous-afficheurs.
Enregistrer le meilleur pour la fin, les raccourcis clavier courants CTRL-C (copier) et CTRL-V (coller) sont maintenant activés et peuvent être utilisés pour le widget sélectionné ! Dans les fonctionnalités expérimentales, vous pouvez également activer les fonctions annuler et rétablir ( CTRL-Z ).
Interfaçage systèmes de navigation OxTS GNSS

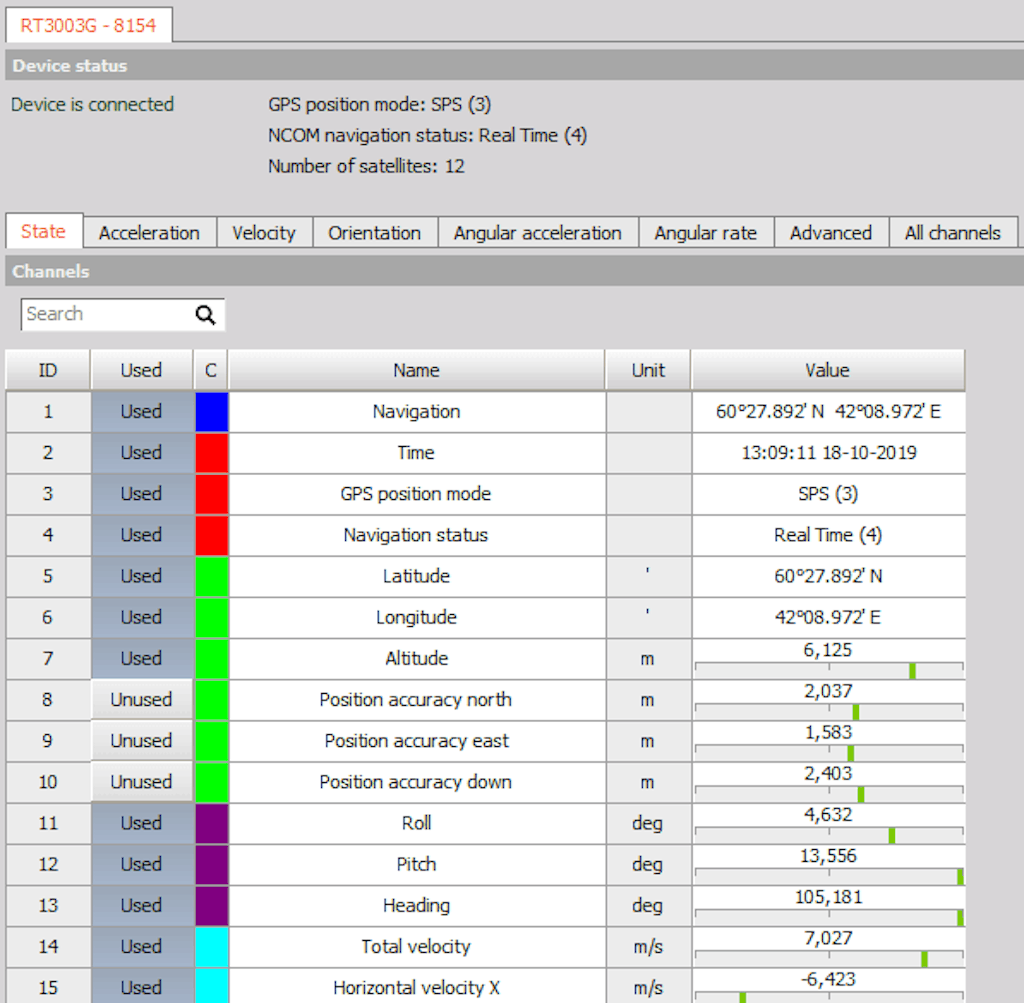

Les centrales GPS/inertielles de type OxTS RT-series sont utilisées pour des mesures de précision de position/mouvement en temps réel. Le nouveau plug-in de périphérique OxTS est capable d’acquérir les données de ces périphériques via Ethernet dans Dewesoft. Le module prend en charge le format NCOM, format par défaut pour les périphériques Oxford.
Un périphérique OxTS peut être utilisé comme horloge maître ou esclave lorsqu’il est synchronisé avec les systèmes Dewesoft. Pour l'utiliser en tant qu'horloge maître, un câble supplémentaire avec un convertisseur d'impulsions PPS est nécessaire. Il sera disponible à l'achat prochainement auprès de Dewesoft. Plusieurs périphériques OxTS peuvent également être connectés et utilisés simultanément.
Plus d'informations sur le manuel Dewesoft’s software.
Données d'altitude, modèle 3D, amélioration des performances de l'afficheur Maps
L'afficheur Maps a été mis à jour avec les données d'altitude pour le monde entier, hébergé sur des serveurs Dewesoft optimisés pour les cartes.

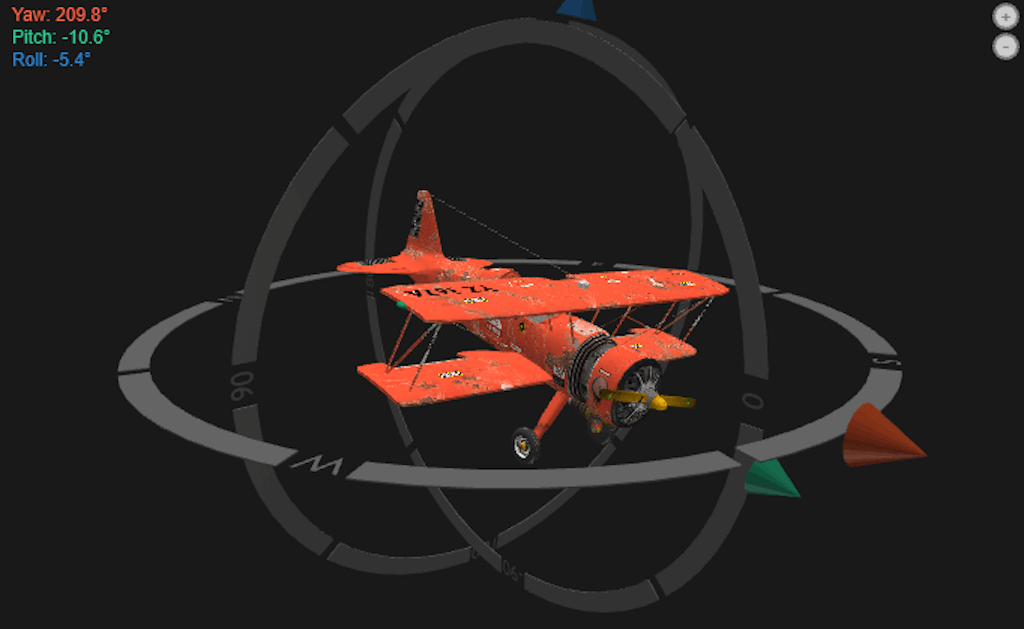

Un afficheur 3D pour la représentation des mouvements de pompage, roulis, tangage a été également créé.
Le modèle 3D, ainsi que l'afficheur Maps, sont désormais tous deux écrits avec Direct3D 11, pris en charge par un grand nombre de moteurs graphiques mais également optimisés pour les PC plus anciens. Ainsi vous pouvez vous attendre à utiliser les afficheurs sur des PC qui n'étaient auparavant pas capables de les exécuter ou d'obtenir de meilleures performances.
Interfaçage du protocole SENT

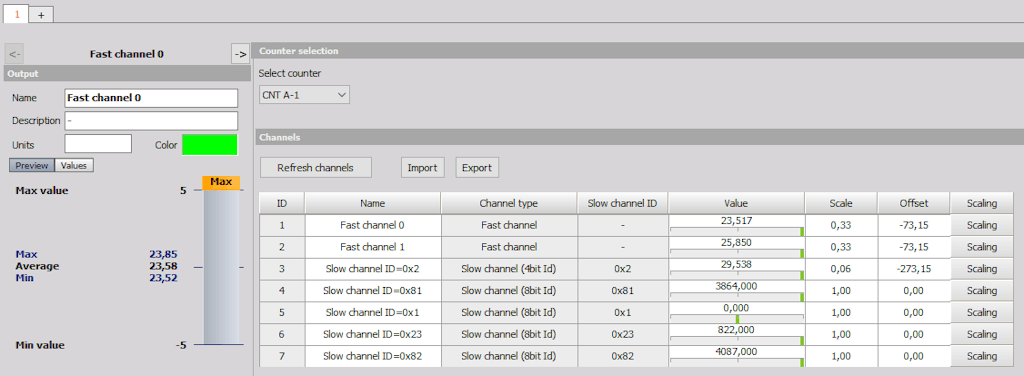

Le protocole SENT (Single Edge Nibble Transmission - SAE J2716) est un protocole de transmission de données dont l'utilisation a connu une forte augmentation, en particulier dans l'industrie automobile. Le module développé décode un signal SENT transmis par un capteur en utilisant des voies compteurs.
Le module supporte deux voies rapides et un nombre infini de voies lentes, détectées automatiquement. Les signaux SENT peuvent être décodés à partir de plusieurs capteurs simultanément, même si chaque capteur utilise une voie compteur dédiée. Les configurations des voies peuvent être réutilisées lors de l'export vers un fichier XML.
Plus d'informations sur le manuel Dewesoft’s software.
Traitement C ++ et plugin Visual Control
L'extension des fonctionnalités de Dewesoft avec des modules personnalisés est maintenant plus simple que jamais, avec l'ajout de plugins de traitement de signal et de visualisation des données. Chaque plugin est livré avec son propre tutoriel de formation Dewesoft Online PRO Training Course pour vous aider à écrire des plugins C ++ et créer votre propre interface utilisateur.
En complétant ces cours, vous pourrez écrire le plugin comme si vous écriviez des scripts C ++, avec cependant des outils de débogage bien plus puissants que ce que C++ Script pourrait jamais vous offrir. Vous pourrez appliquer n'importe quel nombre de voies d'entrée, traiter les données, réorienter les résultats vers les voies de sortie, modifier les paramètres de Dewesoft et bien plus encore !
Autres nouvelles fonctionnalités
Module de notification
Notifier est un module Dewesoft pour l'envoi d'alertes et de notifications (mise à jour du plugin SendMail existant). Outre l'envoi d'e-mails, le module Notifier prend également en charge les notifications de publication HTTP.
Contrairement au plugin SendMail, Notifier vous permet de définir plusieurs notifications simultanéement, liées à différentes alarmes et envoyées avec un message personnalisé.
Prise en charge des scanners de codes barres
Le module de scanner de codes barres vous permet de numériser des codes barres linéaires, des QRcodes, des matrices de données et de stocker leur contenu dans l'en-tête du fichier de mesure. Les modes scanner portable et appareil photo sont pris en charge. Vous trouverez de plus amples informations dans le manuel utilisateur de ce module.
Présentation complexe
Un module de présentation complexe est un outil utile pour extraire différentes propriétés des nombres complexes (voies scalaires complexes) en tant que voies Dewesoft individuelles. En cochant les paramètres du module, vous pouvez affecter des propriétés simultanées à plusieurs voies d’entrée, permettant de les utiliser dans d’autres modules mathématiques ou de les afficher.
Plugin SerialCom 64-bits
Avec la popularité croissante de la version Dewesoft 64 bits, il est important de s’assurer que toutes les fonctionnalités précédemment disponibles dans la version 32 bits sont également accessibles dans sa version équivalente. Nous sommes heureux de vous annoncer que le plugin d'enregistrement des trames série SerialCom, est enfin disponible dans sa version 64 bits.
