Nouvelle version Dewesoft X3 SP12

XCP Slave

Le nouveau module XCP slave peut transférer des données dans Dewesoft X3 via le protocole XCP . Il communique via TCP / IP et est capable de transférer plusieurs voies à des vitesses allant jusqu'à 1 million d'échantillons par seconde. Le module fonctionne avec Dewesoft et d'autres maîtres XCP tels que INCA d'ETAS et CANape de Vector .

Le module implémente XCP version 1.4 tout en restant rétrocompatible jusqu'à la version 1.0. La dernière version du protocole comprend des fonctionnalités avancées de corrélation temporelle et de transfert de données en mode compressé. Cela permet une synchronisation plus facile et plus précise entre plusieurs esclaves et des taux de transfert de données plus élevés.

En plus de pouvoir transférer les voies scalaires synchrones et asynchrones de Dewesoft, les voies martricielle sont également pris en charge. L'ensemble de la configuration peut être facilement importé vers un maître XCP à ​​l'aide d'un fichier A2L, généré par le module esclave XCP.

L'esclave XCP est une fonctionnalité supplèmentaire qui nécessite une licence valide. Plus d'informations peuvent être trouvées dans le manuel Dewesoft X en ligne .

En plus de la fonctionnalité logicielle, nous avons également développé un module XCP slave qui pourra fonctionner en temps réel sur une nouvelle génération des systèmes Dewesoft DAQ . Cela permettra un transfert de données à grande vitesse sur l'interface XCP directement.

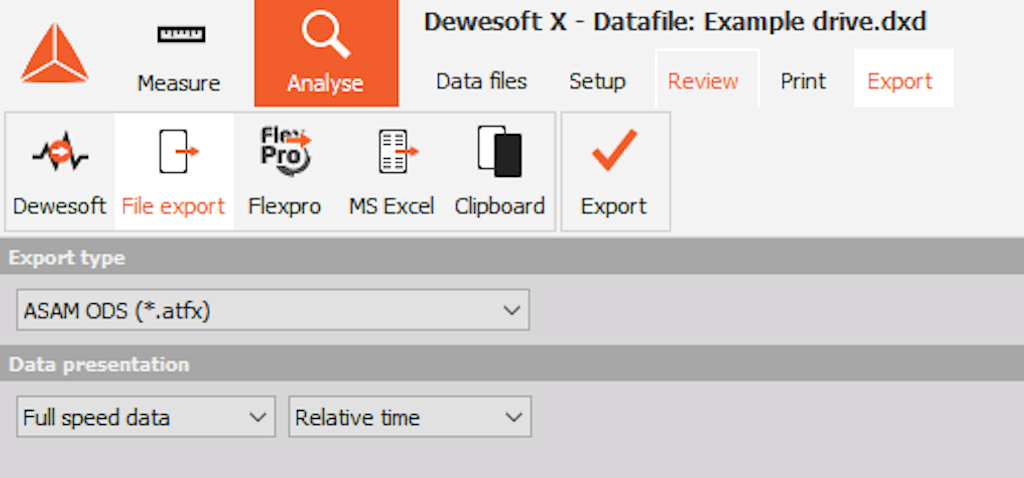

Exporter vers ASAM ODS

Dans DewesoftX, un autre format de fichier a été ajouté à sa liste déjà étendue de types d'exportation possibles, cette fois ASAM ODS avec l'extension de fichier * .atfx. La norme ODS est principalement utilisée dans l'industrie automobile pour mettre en place un système de gestion des données d'essais en plus des systèmes d'acquisition qui fournissent des données mesurées ou calculées.

La fonctionnalité d'exportation Dewesoft X ODS est inclus et ne prend actuellement en charge que la création de fichiers localement à l'aide du modèle de données de base.

Taux de déformation PCB

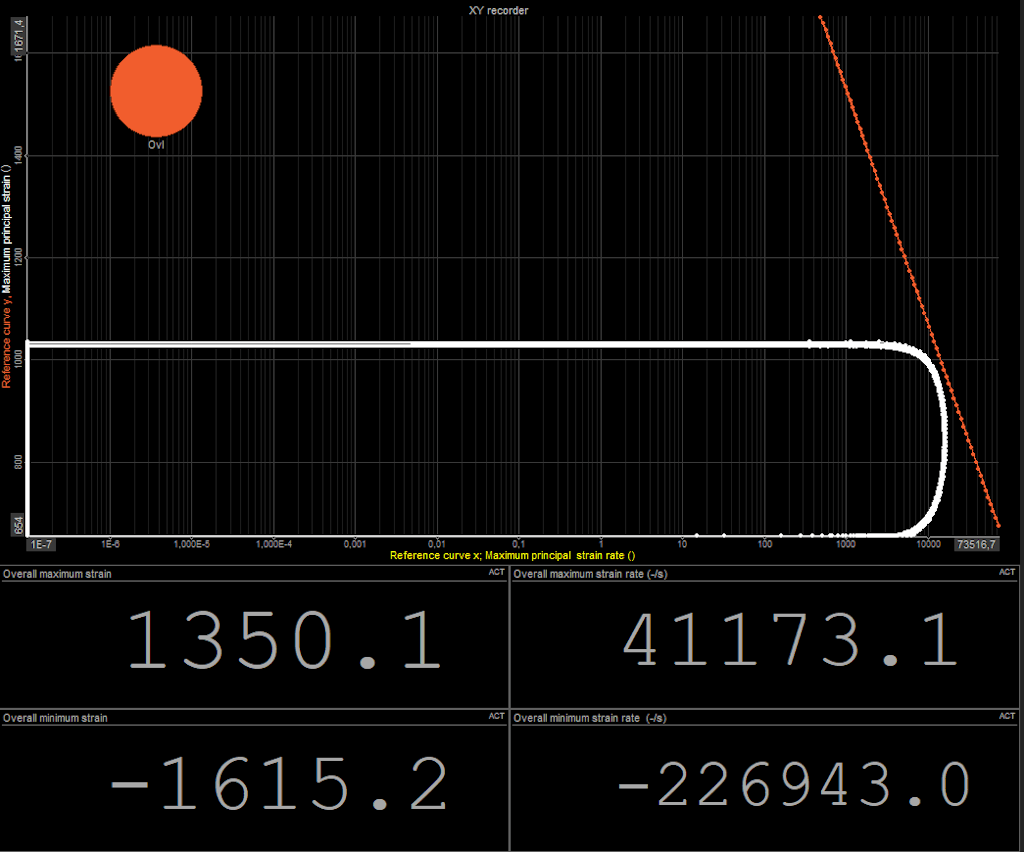

Le module mathématique de taux de déformation PCB calcule le taux de déformation sur les cartes de circuits imprimés (PCB) conformément à la directive de test des jauges de contrainte IPC / JEDEC-9704A . Les paramètres calculés du module, tels que la déformation principale min / max et la vitesse de déformation principale min / max vont de pair avec l'enregistreur XY, comme on peut le voir dans l'image ci-dessous.

La fonctionnalité est disponible gratuitement à tous les utilisateurs et d' autres informations peuvent être trouvées dans Dewesoft X manuel en ligne .

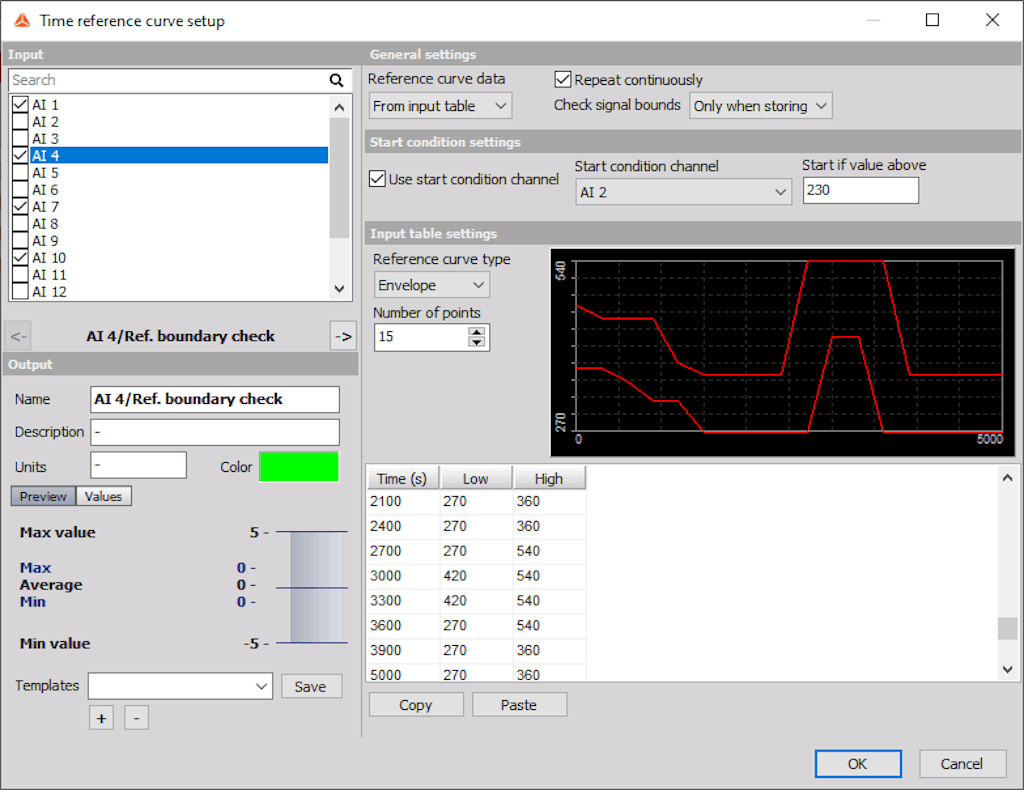

Mise à jour de la courbe de référence temporelle

La courbe de référence temporelle a été restructurée et améliorée avec de nouvelles fonctionnalités. La courbe peut maintenant être répétée en continu, plusieurs voies d'entrée peuvent être sélectionnés dans la même fenêtre de configuration et les limites, soit une seule courbe soit une enveloppe, sont automatiquement vérifiées. La vérification de plusieurs signaux dans une zone désignée, en particulier pour les normes telles que MIL-STD-704F , ne nécessite désormais que quelques clics.

Les deux options de référence précédentes (basées sur une seule valeur et basées sur une double valeur) ont été déplacées vers des modules mathématiques distincts appelés table de mise à l'échelle et de recherche et seront améliorées dans une prochaine version. Pour garantir la compatibilité descendante, tous les fichiers de configuration créés avec l'itération précédente de la courbe de référence fonctionneront toujours de la même manière.

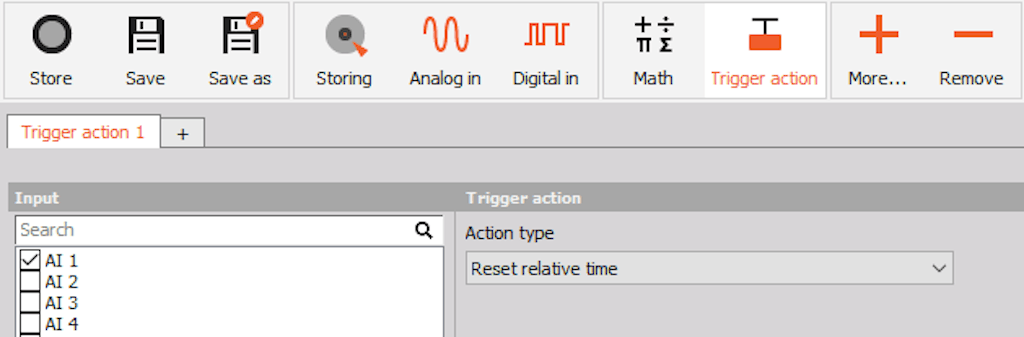

Module Trigger action

Trigger action est un module d'aide dans DewesoftX qui peut être utilisé pour effectuer les fonctions suivantes:

• Armer / Commencer le stockage

• Désarmer / Arrêter le stockage

• Créer un nouveau multifichier

• Réinitialiser l'heure relative

Son objectif principal est de permettre aux utilisateurs de déclencher certaines des actions principales du logiciel Dewesoft X DAQ via des voies, tels que des voies numériques provenant de boutons physiques dans une salle de contrôle. La commande «Make new multifile» peut également être transmise via l'interface NET afin de partitionner également les fichiers de données Dewesoft X sur le réseau d'unités de mesure.

Des informations supplémentaires sur le module trigger action  sont disponibles dans le manuel en ligne .

Autre

D'autres caractéristiques notables incluent:

• Synchronisation NTP pour une combinaison de périphériques USB et EtherCAT DAQ (prise en charge ECAT-SYNC-JUNCTION de l'entrée NTP, de la sortie IRIG)

• Envoyer une capture d'écran par e-mail à l'aide de la fonctionnalité de notification

• Prise en charge de plusieurs flux dans le module IRIG 106 Chapitre 10

• Améliorations de l'exportation vers Famos

Dewesoft X3 SP12 est une mise à niveau gratuite pour tous les clients Dewesoft existants et compatible avec tous les systèmes d'acquisition de données Dewesoft . Vous pouvez le télécharger à partir de notre centre de téléchargement , où vous trouverez également un journal des motifications​​​​​​​  les améliorations mineures et les corrections de bogues.
