Qu'est-ce que le pouvoir?

En physique, la puissance est le rythme de travail. Cela équivaut à une quantité d'énergie consommée par unité de temps. L'unité de puissance est le Joule par seconde [J / s], également appelé Watt [W]. L'intégrale de la puissance dans le temps définit l'énergie (travail effectué). La puissance d'un système électrique est calculée en multipliant la tension par le courant.

Quelle est la différence entre la mesure de la puissance CC et CA?

La mesure de la puissance CC n'est pas aussi compliquée, car la tension et le courant sont constants, il n'y a donc pas de fréquence et l'intervalle de temps pour l'intégration définit simplement l'intervalle moyen du calcul de puissance. Pour mesurer les systèmes CA, le temps périodique doit être connu. Cela ne peut pas être fait en prenant la fréquence normale du réseau (par exemple 50 Hz) comme constante, car la fréquence du réseau change constamment en fonction de l'équilibre de l'approvisionnement en énergie et de la charge électrique à ce moment précis.

Quelle est la différence entre l’analyseur de puissance conventionnel et l’analyseur de puissance Dewesoft?

Les analyseurs de puissance conventionnels utilisent une détection du point zéro pour déterminer le temps périodique. Cela signifie qu'ils évaluent le moment où la tension ou le courant croise cet axe x et utilisent cette valeur pour calculer le temps périodique. Dewesoft Power Analyzer, quant à lui, utilise un algorithme FFT spécial (Software PPL) pour déterminer l'heure périodique (fréquence). L'algorithme détermine l'heure périodique du signal via un algorithme FFT spécial utilisant une fenêtre d'échantillonnage de plusieurs périodes. La fréquence calculée est très précise (mHz) et fonctionne pour toutes les applications (moteur, onduleur, réseau,…).

Comment Dewesoft calcule la puissance d'un système AC?

Dewesoft calcule la puissance dans le domaine fréquentiel. Avec la période de temps prédéterminée, une analyse FFT pour la tension et le courant est effectuée pendant un nombre définissable de périodes (généralement 10, avec des applications électriques) et une fréquence d'échantillonnage définissable. La FFT donne une amplitude pour la tension, le courant et le cos phi pour chaque harmonique. Un avantage majeur de cette transformation FFT est que le comportement des amplificateurs, des transducteurs de courant ou de tension en amplitude et en phase pour toute la gamme de fréquences (en utilisant le Sensor XML) peut maintenant être corrigé.

Quels schémas de câblage le module d'alimentation Dewesoft propose-t-il?

L'analyseur de puissance Dewesoft peut mesurer des mesures spéciales CC, monophasées, biphasées, triphasées, ainsi que de 6 à 12 phases. Il existe des configurations de mesure prédéfinies pour les configurations DC, monophasées, biphasées et triphasées (Star, Delta, Aron, V-Connection, triphasé 2 mètres) déjà disponibles dans le logiciel Dewesoft X, pour les phases supérieures des mesures monophasées peuvent être utilisées et, en utilisant le module de mathématiques, être additionnées pour obtenir des totaux.

Que faut-il pour mesurer un onduleur?

Lors de la mesure des onduleurs, utilisez toujours des amplificateurs à grande vitesse car la tension est modulée avec des fréquences de commutation allant jusqu'à plusieurs centaines de kHz, assurez-vous également d'utiliser des capteurs de courant avec des capacités de bande passante élevées et assurez-vous qu'ils sont capables de mesurer à la fois les courants CC et CA. N'oubliez pas de régler le courant à partir de la source de fréquence et utilisez une connexion en étoile ou en triangle. N'utilisez jamais un Aron ou une connexion en V pour de telles mesures.

L'analyseur de puissance Dewesoft est-il adapté aux mesures de mobilité électrique?

Dewesoft’s modular DAQ systems in combination with its powerful Dewesoft X software and Power Analyzer can measure all types of applications, also for E-Mobility the Dewesoft bundle is widely used. For example, a 6-phase motor can be measured by using 6 single-phase power modules and calculating the total power in the power module. Les systèmes DAQ modulaires de Dewesoft, associés à son puissant logiciel Dewesoft X et à l’analyseur de puissance, peuvent mesurer tous les types d’applications. Le bundle Dewesoft est également largement utilisé pour la mobilité électrique. Par exemple, un moteur 6 phases peut être mesuré en utilisant 6 modules d'alimentation monophasés et en calculant la puissance totale dans le module d'alimentation.

Existe-t-il un manuel pour Dewesoft Power Analyzer?

Oui. <a data-cke-saved-href="https://download.dewesoft.com/download-file/dewesoft-power-solutions-manual-enpdf" href="https://downloads.dewesoft.com/manuals/dewesoft-power-solutions-manual-en.pdf" target="_blank" title="Dewesoft electrical power analysis and power quality manual" rel="noopener">Manuel de l'analyseur de puissance et de l'analyseur de qualité d'énergie</a> disponibles peuvent être téléchargées sous la forme d'un document PDF.

12 commentaires

Analyseur de puissanceMesure et analyse de puissance de haute précision

L'analyseur de puissance Dewesoft n'est pas seulement le plus petit analyseur de puissance au monde, mais c'est aussi le plus puissant. La plate-forme matérielle flexible associée à de puissantes fonctionnalités logicielles offre des possibilités de test uniques pour tout type de mesure électrique.

Les analyseurs de puissance Dewesoft peuvent mesurer avec précision les signaux directs de haute tension et de courant, mais ne s'arrêtent pas là. Ils peuvent également mesurer les vibrations, la température, le GPS/GNSS, le bus CAN, la vidéo et de nombreuses autres données entièrement synchronisées.

Haute tension

Tension

Courant

Résistance

Vibrations

IEPE

Température

Thermocouple

RTD

RPM

Torque

Contrainte et Déformation

Force

Angle

Compteur et Encodeur

Fréquence

Analyseur FFT

Analyse dynamique du signal

CAN bus

J1939

CAN FD

OBDII

XCP/CCP

FlexRay

GPS et GLONASS

E/S numérique

Orientation

Vidéo

Vidéo ultra-rapide

Vidéo thermique

SSD

Batterie

Compatible TEDS

Compatible DSI

Full HD

EtherCAT

Ethernet

DVI

Analyseur de puissance Points forts

Calculs de puissance

Le système calcule plus de 100 paramètres de puissance, notamment P, Q, S, PF et cos phi. Il offre également des capacités complètes d'enregistrement de données brutes, ainsi que des fonctions telles que l'oscilloscope, la FFT et l'analyse des harmoniques. Ces calculs peuvent être effectués en ligne et en post-traitement.

Facile à utiliser

Les analyseurs de puissance Dewesoft sont dotés de capacités plug-and-play avec le logiciel Dewesoft X primé. Le matériel et les capteurs sont automatiquement détectés. Il suffit de sélectionner les canaux d'entrée et les paramètres de puissance que vous souhaitez calculer, et le module d'analyse de puissance s'occupe du reste.

Taux d'échantillonnage de 15 MS/s

Le matériel d'analyse de puissance Dewesoft comprend des amplificateurs à haute vitesse qui offrent des taux d'échantillonnage allant jusqu'à 15 MS/s par canal. Ces amplificateurs utilisent des convertisseurs analogique-numérique SAR avec des capacités de filtrage matériel intégrées.

Largeur de bande de 5 MHz

Les analyseurs de puissance SIRUS® XHS offrent une bande passante de 5 MHz pour l'acquisition et l'analyse avec un taux d'échantillonnage allant jusqu'à 15 MS/s par canal.

Entièrement isolée

Cette solution "sans souci" offre une isolation du côté du capteur (canal à la terre), canal à canal, et même une excitation isolée du capteur. Elle permet également de réduire le bruit, d'éviter les boucles de masse et d'obtenir la meilleure qualité de signal.

Précision de 0,03 %.

Our measurement signal amplifiers offer high accuracy for voltage and current measurement, with a basic power accuracy down to 0.03%.

Sécurité

Nos amplificateurs haute tension offrent une entrée directe de ±2000 V, 1600 V, CAT II 1000 V et CAT III 600 V avec une isolation galvanique élevée d'une voie à l'autre.

Capteurs actuels

Nous proposons et assurons le support de tous les types de capteurs de courant, tels que les transducteurs de courant à flux nul, les pinces de courant AC/DC, les bobines de Rogowsky et les shunts. Ces capteurs sont de véritables capteurs RMS disponibles dans une variété de modèles et sont alimentés directement par nos analyseurs de puissance.

Jusqu'à 64 canaux

Notre analyseur de puissance peut être configuré avec jusqu'à 64 canaux dans une solution à châssis unique. Pour les applications nécessitant un plus grand nombre de canaux, plusieurs instruments de mesure peuvent être synchronisés.

Entrées supplémentaires

Notre analyseur de puissance peut également mesurer différents signaux tels que IEPE, thermocouples, compteurs numériques, vitesse, angle, GPS, CAN, XCP, FlexRay, vidéo, etc. tous entièrement synchronisés.

Analyseurs de puissance portables

Nous proposons également des analyseurs de puissance portables dotés d'un écran, d'une unité centrale et de batteries intégrés pour un fonctionnement autonome. Ces solutions tout-en-un sont parfaites pour les mesures d'analyse de puissance sur le terrain.

Traitement mathématique avancé

Les outils mathématiques peuvent être appliqués en temps réel pendant la mesure ou en post-traitement.

Stockage de données brutes

Nos analyseurs de puissance stockent toujours les données brutes, ce qui vous permet de recalculer tous les paramètres lors de la phase de post-traitement.

Logiciel inclus

Tous les systèmes de collecte de données Dewesoft comprennent le logiciel de collecte de données primé DewesoftX. Le logiciel est facile à utiliser mais très complet et riche en fonctionnalités. Toutes les mises à jour du logiciel sont gratuites pour toujours, sans licences cachées ni frais de maintenance annuels.

Qualité Dewesoft et garantie de 7 ans

Profitez de notre Garantie de 7 ans. Nos systèmes de collecte de données sont fabriqués en Europe selon les normes de qualité les plus élevées. Nous offrons une assistance technique gratuite et orientée vers le client. Votre investissement dans les solutions Dewesoft est protégé pendant des années.

L'analyseur de puissance Dewesoft : plus qu'un simple analyseur de puissance

Les wattmètres Dewesoft offrent de nombreux avantages par rapport aux analyseurs de puissance conventionnels. Ils constituent une solution très flexible pour les mesures de puissance électrique et mécanique, combinée à des capacités d'analyse de la qualité de l'énergie, ce qui en fait le choix idéal pour une analyse complète de la puissance.

Principaux avantages :

Dispositif multifonctionnel: Les analyseurs de puissance Dewesodt combinent les fonctionnalités d'un analyseur de puissance, d'un analyseur de combustion, d'un oscilloscope, d'un enregistreur de données brutes, d'un analyseur de spectre et d'un enregistreur CAN en un seul appareil.
Acquisition de données synchrones: Capture simultanément les données électriques, mécaniques, le bus du véhicule, les données de positionnement et la vidéo.
Stockage unifié des données: Stocke toutes les données dans un seul système et un seul format de fichier.
Analyse de puissance intégrée et stockage de données: Permet de combiner l'analyse de la puissance et le stockage des données brutes.
Calcul en temps réel: Effectue des calculs de puissance en ligne et en direct avec une résolution de 1 ms.
Analyse améliorée de la qualité de l'énergie: Des outils avancés pour des évaluations approfondies de la qualité de l'énergie sont fournis.
Canaux d'entrée polyvalents: Prend en charge un nombre et un type quelconque de canaux d'entrée, y compris la tension, le courant, l'IEPE/ICP, la déformation, le thermocouple, le RTD et le CAN.
Système portable et modulaire: Nos analyseurs de puissance portables sont alimentés par batterie et disposent d'un écran LED intégré, d'une unité centrale rapide et d'un stockage SSD, ce qui les rend entièrement portables et autonomes. Les systèmes modulaires peuvent être facilement distribués et offrent une configuration pratique pour les bancs d'essai et l'utilisation en laboratoire. Tous les analyseurs de puissance sont extensibles à des centaines de canaux d'E/S.
Étalonnage du logiciel du capteur: Comprend un logiciel d'étalonnage supplémentaire pour les capteurs.
Alimentation intégrée du capteur: Nous alimentons les capteurs tels que les transducteurs de courant directement à partir de nos analyseurs de puissance, ce qui élimine le besoin d'une source d'excitation externe pour le capteur.

Ces caractéristiques font de l'analyseur de puissance Dewesoft une solution complète et efficace d'analyse de puissance, éliminant les problèmes de synchronisation, de visualisation, de stockage et de comparaison des données.

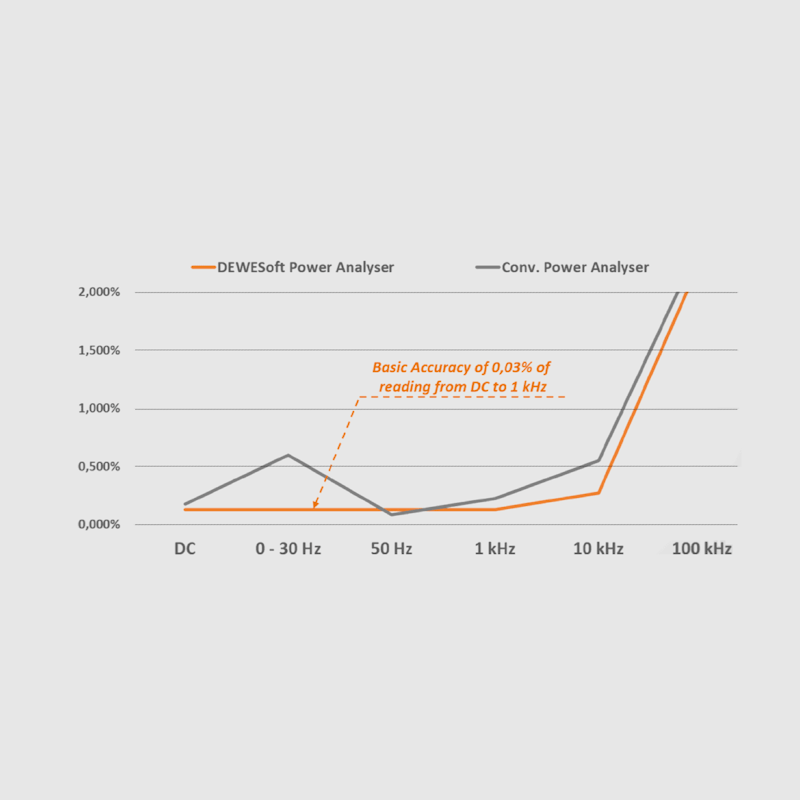

Mesures de haute précision

Pour une analyse précise de la puissance, des amplificateurs de tension et de courant très précis sont essentiels. Les amplificateurs SIRIUS, avec leurs taux d'échantillonnage élevés et leur intégration dans les entrées haute et basse tension, établissent de nouvelles normes en matière de précision de mesure. Ces amplificateurs se targuent d'une précision de base de 0,03% de la lecture de DC à 1 kHz. Ce niveau de précision est unique sur le marché des analyseurs de puissance, et particulièrement crucial pour les entraînements à fréquence variable, où il est nécessaire d'obtenir la plus grande précision possible pour toutes les mesures.

Contrairement à d'autres fabricants, qui se concentrent souvent uniquement sur la précision des fréquences de ligne (50/60 Hz), Dewesoft garantit des performances supérieures sur une gamme de fréquences plus large. Pour une représentation visuelle, se référer à la ligne grise dans le tableau ci-joint.

Caractéristiques principales des amplificateurs de haute précision:

- Large bande: Jusqu'à 5 MHz

- Taux d'échantillonnage élevé: 15 MS/s

- Précision de la base: 0.03%

- Options de filtrage flexibles: Comprend un filtre passe-bas (LPF) de 1 MHz et des filtres IIR numériques programmables.

Ces caractéristiques rendent les amplificateurs de tension et de courant Dewesoft exceptionnellement précis et polyvalents, garantissant des performances optimales dans diverses applications d'analyse de puissance.

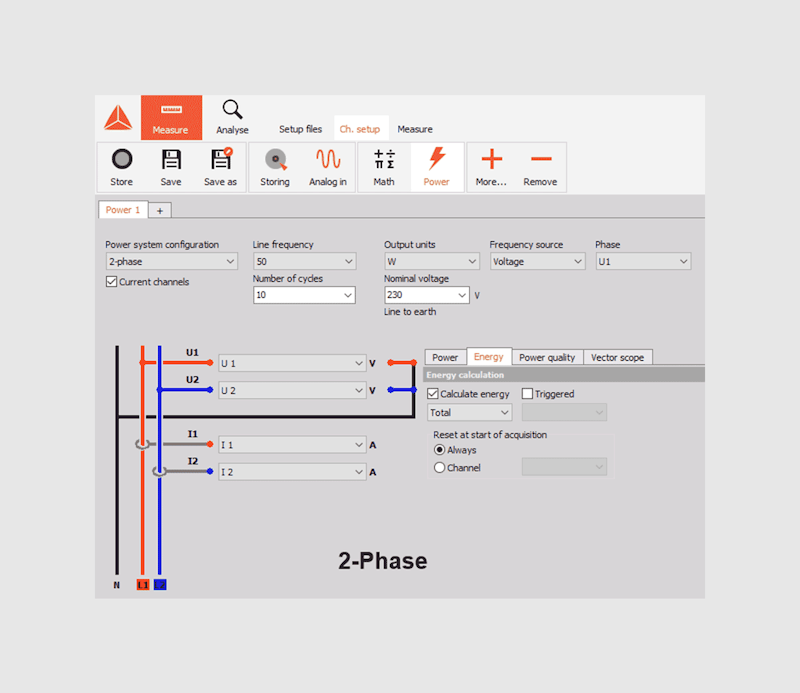

Diverses configurations de câblage avec une configuration simple et intuitive

Le logiciel d'acquisition de données DewesoftX offre une sélection visuelle de différents schémas de câblage et fournit des calculs de puissance pour toutes les connexions possibles.

Schémas de puissance prédéfinis :

Courant continu
Monophasé
Deux phases
Connexion des étoiles
Delta Connection
V Raccordement
Connexion Aron
Connexion combinée étoile/delta

Ces connexions peuvent être mesurées avec ou sans courant. Grâce à la construction modulaire de nos appareils de mesure et aux multiples modules de puissance synchronisée de notre logiciel, Dewesoft peut également analyser des moteurs à 6, 7, 9 ou 12 phases.

Pour en savoir plus sur chaque connexion, veuillez consulter les pages suivantes Dewesoft Power Analysis formation en ligne gratuite ou le Manuel Dewesoft Power.

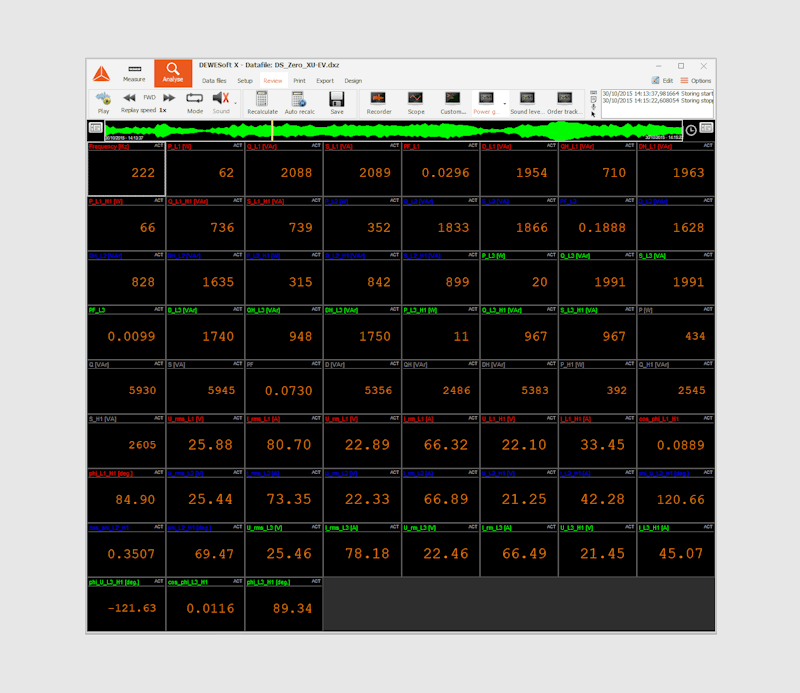

Calculs de la puissance électrique

Le logiciel d'acquisition de données DewesoftX calcule et enregistre automatiquement les données brutes des canaux de tension et de courant, ainsi que toutes les valeurs de puissance telles que

Puissance active (P), puissance réactive (Q), puissance apparente (S), puissance de distorsion (D)
Cos φ, Facteur de puissance
P, Q, Cos φ pour chaque harmonique

Calculs de systèmes d'alimentation multiples

Les analyseurs de puissance Dewesoft vous permettent de mesurer simultanément plusieurs systèmes d'alimentation. Par exemple, le système DAQ Dewesoft R8D peut mesurer de manière synchronisée jusqu'à huit systèmes triphasés. En outre, il prend en charge l'analyse à différentes fréquences (CC, 50 Hz, fréquence variable) et configurations de câblage (monophasé, triphasé). Il peut également mesurer des valeurs mécaniques telles que le couple, la vitesse, le bruit, la température et les vibrations en parfaite synchronisation.

Calcul précis de la fréquence

Un seul analyseur de puissance Dewesoft et un système d'acquisition de données peuvent mesurer simultanément plusieurs modules de puissance, chacun avec une fréquence indépendante. Les fréquences de ligne prises en charge sont les suivantes :

16,7 Hz: Secteur ferroviaire
25 Hz: Réseau public
50 Hz: Réseau public
60 Hz: Réseau public
400 et 800 Hz: Aérospatiale
Fréquence variable: Par exemple, les onduleurs de puissance

Calcul des valeurs périodiques

Nos analyseurs de puissance calculent également les valeurs de période de la tension et du courant, les composantes de puissance, le facteur de puissance et les composantes symétriques. Les utilisateurs peuvent définir les calculs de cycles et le pourcentage de chevauchement.

Calcul de la connexion étoile-triangle

Le système peut calculer toutes les valeurs et formes d'onde pour les connexions en étoile à partir d'une connexion en triangle et vice versa, en affichant les formes d'onde pour U1, U2, U3 ↔ U12, U23, U31.

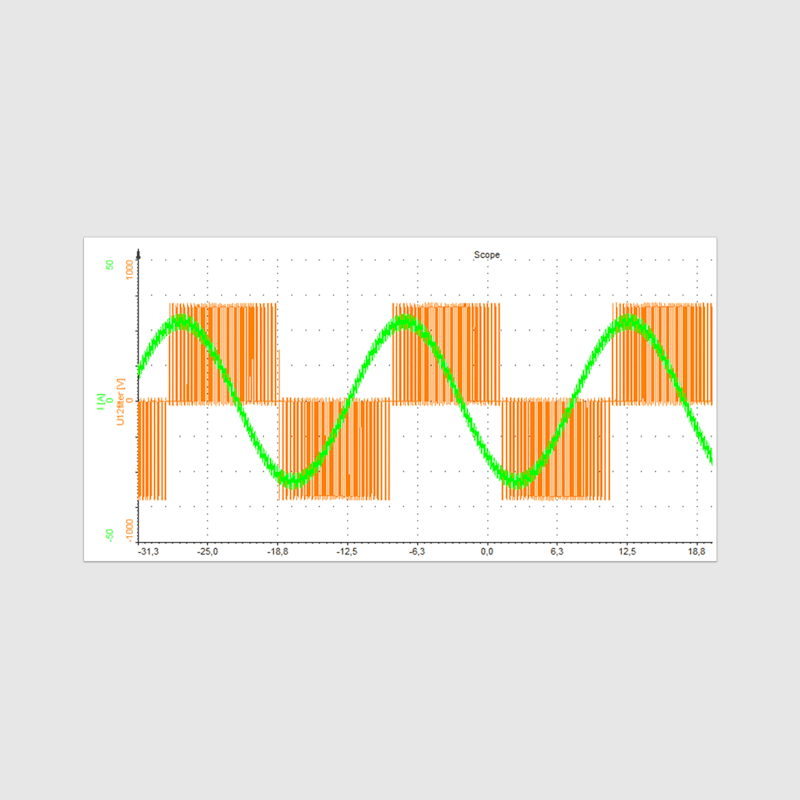

Sélection de la source de fréquence

L'analyseur de puissance Dewesoft permet aux utilisateurs de choisir la source de fréquence pour leurs mesures. Les options disponibles sont les suivantes :

Tension
Actuel
Source de fréquence externe

Cette fonction est particulièrement utile pour mesurer les onduleurs. Les mesures de variateurs peuvent être délicates en raison du signal de tension modulé par PWM, qui rend difficile la détermination de la période de temps correcte. En revanche, le signal de courant est généralement moins déformé en raison de l'inductance élevée de la bobine du moteur.

Par conséquent, l'utilisation du signal de courant comme source de fréquence est souvent un meilleur choix pour les mesures de convertisseurs. Cette approche garantit une détermination précise de la fréquence pour chaque application.

Oscilloscope et vecteurscope

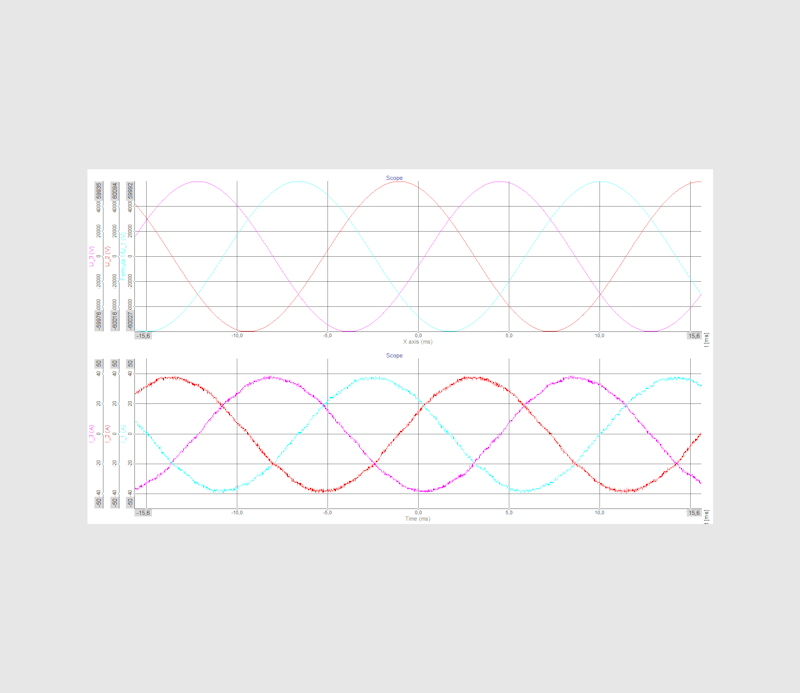

Oscilloscope

Graphiques sélectionnables
U1, U2, U3, U12, U23, U31 : les tensions ligne à ligne et ligne à terre sont prises en charge
Jusqu'à 8 graphiques dans un diagramme
Les zooms avant et arrière sont pris en charge en ligne
Les formes d'onde peuvent être stockées

Vectorscope

Vectorscope pour systèmes triphasés
Chaque harmonique individuel peut être affiché
Plusieurs vecteurscopes peuvent être affichés à la fois
Différents systèmes d'alimentation peuvent être affichés
Des comparaisons directes de phaseurs sont possibles avec la fonction "transparent"

Enregistreur et enregistreur X/Y

L'analyseur de puissance Dewesoft fournit des affichages d'enregistrement visuels pour les données du domaine temporel.

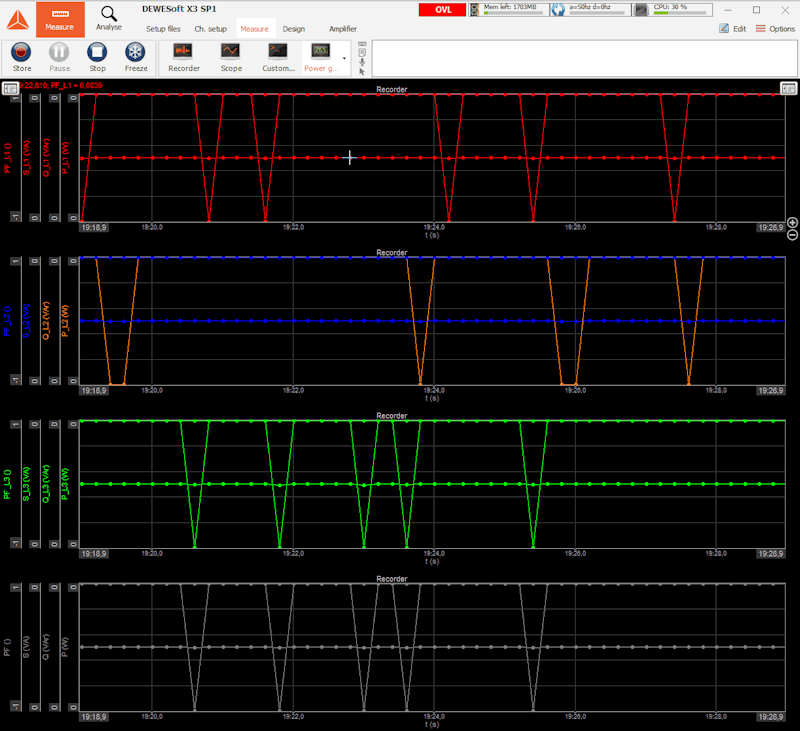

Enregistreur

Enregistrement de tous les paramètres dans des intervalles individuels.
Des écrans individuels peuvent être définis.
Zoomez et dézoomez, pincez pour zoomer sur les écrans multi-touch.
Stockage rapide (taux d'échantillonnage complet) ou réduit (par exemple 600 sec.).
Zoom détaillé sur la largeur d'impulsion.

Enregistreur X/Y

Les orbitales peuvent être générées en ligne.
P sur Q est un exemple de cette fonction.

Enregistreur de défauts et de transitoires

L'analyseur de puissance Dewesoft peut également servir d'enregistreur de défauts et de transitoires. La mesure des transitoires les plus courts est facile grâce aux taux d'échantillonnage élevés fournis. Nos analyseurs de puissance SIRIUS® XHS excellent dans ce domaine, en particulier avec leurs amplificateurs à vitesse d'échantillonnage de 15 MS/s.

Il possède des capacités de déclenchement avancées et peut se déclencher sur tous les canaux, y compris les canaux analogiques, numériques, d'alimentation et mathématiques. Vous pouvez déclencher divers paramètres tels que

Paramètres multiples du module d'alimentation
U, I, P, Q, S, D, cos φ, facteur de puissance, etc.
Composantes harmoniques spécifiques
Systèmes à séquence positive, négative et zéro
Détection très rapide des défauts (jusqu'à 15 MS/s)
Canaux mathématiques comme le régime, le couple, l'efficacité, etc.
Chaînes diffusées à partir d'appareils tiers

Des formules mathématiques permettent de créer des conditions de déclenchement combinées pour n'importe quel paramètre de mesure. Lorsqu'un événement déclencheur se produit, les données sont stockées à un taux d'échantillonnage rapide avec un temps pré- et post-événement. Seuls les ensembles de données réduits (min, max, moyenne, RMS) sont stockés pour le reste de la mesure, ce qui réduit la taille des fichiers pour les mesures à long terme.

Applications:

Test de la batterie (décharge)
Test des onduleurs (fréquences de commutation élevées)
Essai du moteur

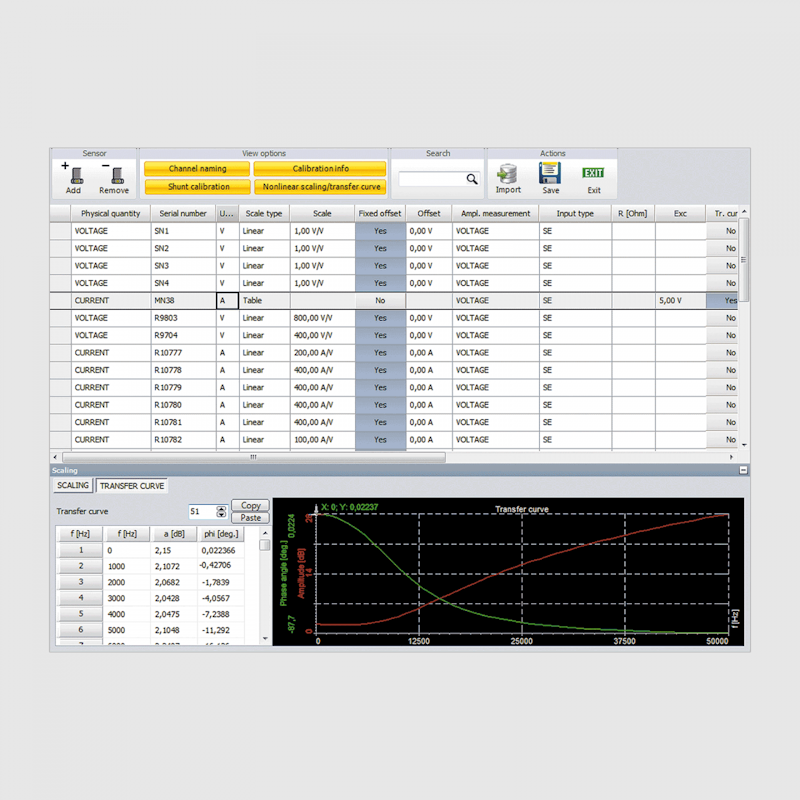

Étalonnage et précision des capteurs

Les transducteurs de tension et de courant présentent toujours une erreur d'amplitude et un déphasage dépendant de la fréquence. Avec la technologie d'étalonnage logicielle unique X de Dewesoft, l'amplitude et la phase peuvent être corrigées pour l'ensemble de la gamme de fréquences allant du courant continu à 1 MHz.

Toutes les courbes internes, telles que la réponse du filtre, sont corrigées dans le logiciel. La base de données de capteurs Dewesoft comprend des courbes de correction pour une variété de transducteurs, y compris les pinces à noyau de fer, les pinces AC/DC, les bobines de Rogowski et les transducteurs de courant et de tension de réseau.

Alimentation intégrée du capteur

Les capteurs de courant peuvent être alimentés directement par l'amplificateur de signaux. Cependant, nos capteurs de plus grande précision sont plus performants lorsqu'ils sont alimentés par notre bloc d'alimentation intégré SIRIUS® MCTS. La tranche d'alimentation MCTS peut être intégrée de deux manières :

En tant que tranche coulissante pour SIRIUS R2DB, R3, R2/R4, R8ou R8DB analyseurs de puissance
En tant qu'unité modulaire autonome compatible avec SIRIUS modulaire et SIRIUS XHS tranches

Cette flexibilité permet aux analyseurs de puissance Dewesoft de répondre à une large gamme de mesures avec précision et fiabilité.

Applications d'analyse de puissance

Avec la demande croissante d'efficacité énergétique, de plus en plus d'équipements électriques doivent être testés.

Dewesoft propose une solution d'analyseur de puissance très flexible qui peut être utilisée pour presque toutes les applications d'analyse de puissance. En voici quelques-uns sous le champ d'application:

Test moteur et onduleur
Test de transformateur de puissance
Test d'alimentation en veille
Essais électriques et d'éclairage

Vous pouvez également lire la note d'application de test de LED pour plus de détails sur la façon dont l'analyseur de puissance Dewesoft est utilisé pour tester la puissance et l'efficacité de la lumière LED.

Ressources complémentaires

Des informations et des ressources supplémentaires sur la manière de mesurer la tension et le courant et d'effectuer une analyse de la puissance électrique sont disponibles dans les liens suivants :
