DewesoftX 2021.5 发布 - 重大更新:阶次分析、扫频正弦模态测试、处理标记和 Excel 导出

Dewesoft 团队很高兴地宣布 DewesoftX 2021.5. 已发布。 这个新的软件版本为您带来了阶次跟踪和模态测试模块的重大更新,同时还改进了最近发布的处理标记和几个常用的导出选项。

与往常一样,DewesoftX 2021.5 是面向所有 Dewesoft 用户的免费更新。 您可以从我们的下载中心下载最新版本。

阶次跟踪分析更新

阶次跟踪分析 模块进行了重大更新,主要关注性能优化。 现在,它使 Dewesoft 比以前的限制更少,覆盖最先进的旋转机械应用。

此更新引入了一组强大的新功能, 例如相对于速度以外的任何参考数量执行阶次提取的能力。它还使您能够直接在软件内部定义速度比。 这使其非常适合用于齿轮箱或机器上与测量频率源成比例旋转的任何位置。

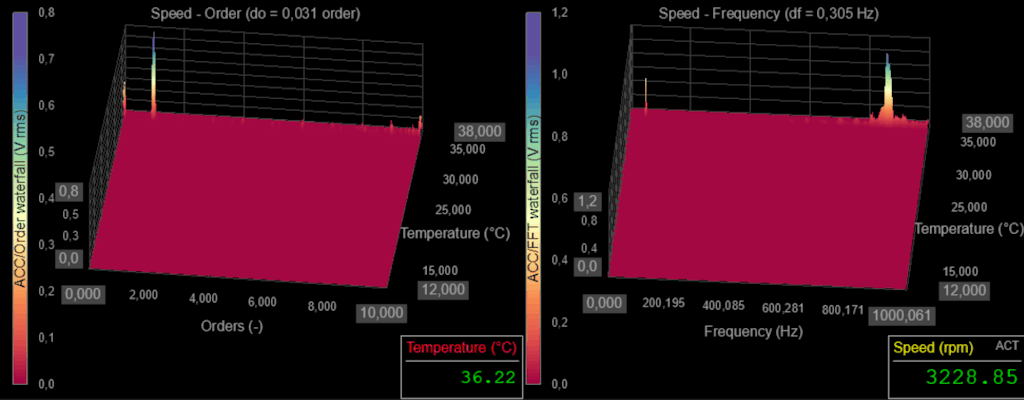

以温度为参考量的阶次提取

为了使阶次提取尽可能顺利地运行,我们在基础角度传感器数学中添加了中值和平均值选项,并对频率确定中实现了滞后。除振幅外,新的阶次跟踪分析模块还支持提取间谐波相位,可调频率源参考功能允许提取相对于零脉冲位置或一阶的谐波相位。

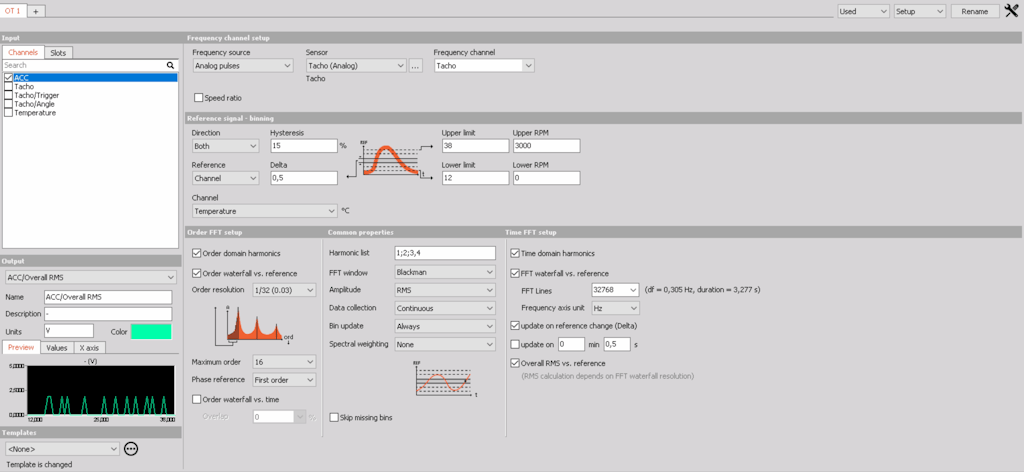

更新了带有滞后、相位参考和分数阶相位提取设置的界面

为了进一步扩展新阶次跟踪的分析能力,同时使其更接近用户,我们增加了对标准频率加权(A、B、C、D、Z)和输入量的直接积分/推导的支持。

阶次跟踪模块现在支持频率加权和输入数量的直接积分/推导

了解更多:

模态测试 - MIMO 扫频正弦测试

在此模态测试更新中,正弦扫描加入了先前可用的突发和连续随机方法,用于通过 Dewesoft 的模拟输出激发具有多个振动器的结构。 此模式允许您以比随机方法更系统的方式在指定频段的整个频率范围内激发结构。

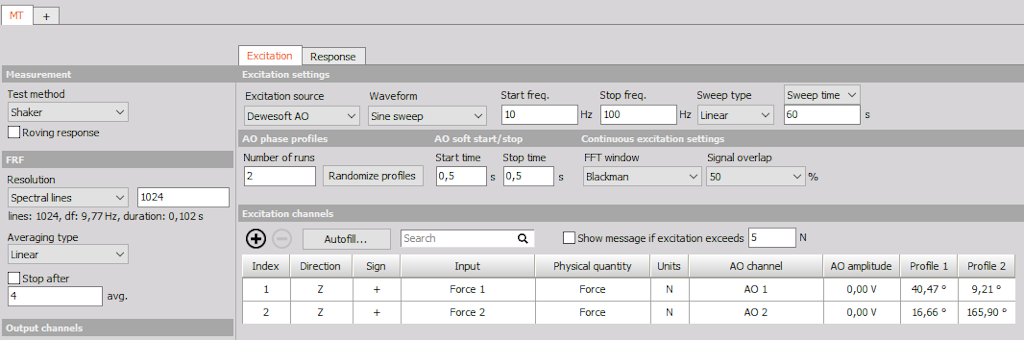

用于 MIMO 正弦扫描测试的模态测试模块中的典型设置

带有激振器的激励结构可能很危险,并可能造成结构损坏的风险,尤其是在激励增益过高的情况下。 为了避免在测量开始时意外损坏结构,我们实施了一个新的“启动模拟输出”按钮,允许您在准备好时手动启动激发。

为了给您更好的体验,我们还完全重新设计了其他自动生成的模态测试显示。 每个应用程序都有自己的显示,它们之间的风格一致:预测试、冲击锤、振动器、ODS 和测量数据分析。 只需单击一下,预定义的显示就可以让您查看特定应用程序的所有最常见的结果和控件。

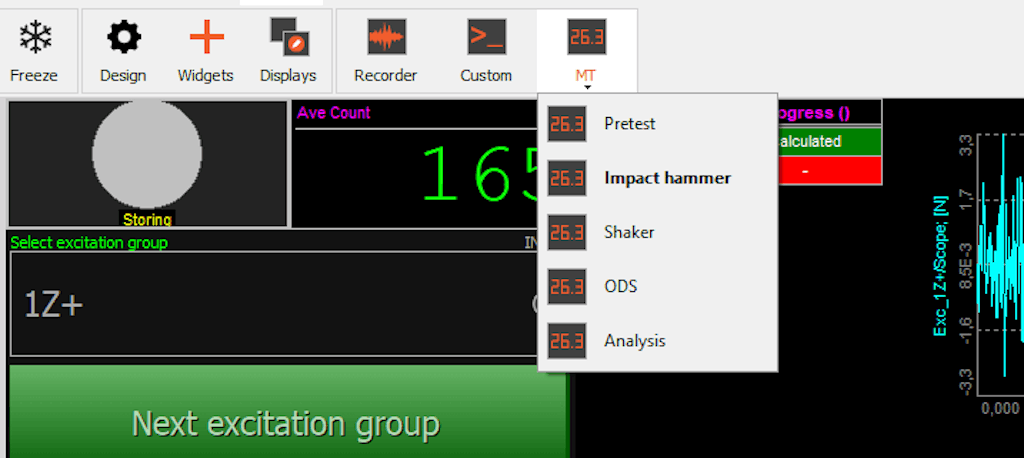

模态测试模块自动生成的显示

了解更多:

处理标记更新

Dewesoft的处理标记 获得了许多可用性和提升质量的改进。 为了更清晰,通道选择器中的标记输出已重新组织到文件夹中,现在在所选标记的输出通道旁边有一个“选定”指示器。

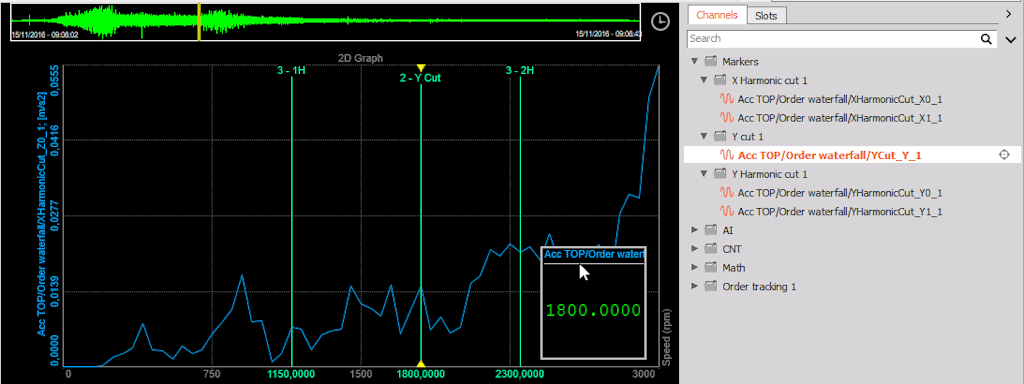

通道选择器中的选定标记指示器

新的标记模块提供了所有添加标记的概览,允许访问它们的设置,并允许使用 DSGrid 功能在标记模式之间快速切换。

通道设置模式下标记的配置模块

最后,通道输入源功能(直到现在,仅可用于某些 2D 图形标记)可以与 3D 图形上的所有矩阵切割标记一起使用。

数据导出更新

Microsoft Excel (.xlsx) 是最广泛使用的导出格式之一,已获得显著更新。 将 Excel 与 DewesoftX 安装在同一台 PC 上不再需要将 .dxd 导出为 .xsls。 不仅如此,导出过程现在大约快两倍。 请注意,这仅对文件导出类型有效,对 Excel 模板导出无效。

此外,对 HDF5 导出进行了重大优化,现在导出缩减数据时速度提高了大约 10 倍,导出全速数据时速度提高了 1.5 倍。

其他更新

  • 您现在可以使用控制通道启动或停止函数发生器

  • 您可以在 输入控件显示小部件的上下按钮模式中单独配置下一个颜色。

  • 通知时间的文本现在直接显示在记录器小部件上。

  • C++ 脚本包现在可以锁定到设备序列号并正确升级,而不会丢失安装文件中的引用。

  • Windows 桌面共享已取代 VNC 作为访问 Dewesoft NET 分布式系统中远程计算机设置配置的默认协议。

  • 状态栏提供了更清晰的测量模式指示,可用于启动或停止实时设备。

更新状态栏

DewesoftX 2021.5 是面向所有 Dewesoft 客户的免费升级版,兼容所有 Dewesoft 数据采集系统。您可以从我们的 下载中心下载它,您还可以在其中找到列出所有小改进和错误修复的更新日志。 Dewesoft 的客户支持门户 网站上还提供了有关此版本中特定功能的其他信息。
