DewesoftX
Palkittu tiedonkeruu- ja digitaalinen signaalinkäsittelyohjelmisto

DewesoftX on palkittu tiedonkeruu- ja signaalinkäsittelyohjelmisto. Sitä käytetään paljon lukuisissa testaus- ja mittaussovelluksissa kaikilla markkinoilla. DewesoftX on defacto-standardi signaalien mittaamisessa, tietojen tallentamisessa, signaalinkäsittelyssä ja tietojen visualisoinnissa.

DewesoftX DAQ -ohjelmisto on saanut useita kansainvälisiä palkintoja, ja se on innovatiivinen ja helppokäyttöinen. Samalla se tarjoaa erittäin syvällisiä toimintoja. Tehtävämme on selkeä - yksi ohjelmisto kaikkiin testaus- ja mittaussovelluksiin.

  • DewesoftX Highlights
  • Data sources
  • Data storing and triggering
  • Data visualization
  • Signal processing and data analysis
  • Data export and reporting
  • Develop, extend, automate
  • Frequently asked questions (FAQ)
DewesoftX 2024.2 (64 bit, Online installer)DewesoftX 2024.2 (64 bit, Offline installer)DewesoftX arviointilisenssi

DewesoftX kohokohdat

Helppokäyttöinen mutta tehokas

Tähän mennessä olemme investoineet yli miljoona insinöörituntia DewesoftX-ohjelmiston kehittämiseen. Vaikka olemme lisänneet lukuisia ominaisuuksia, joita testausinsinöörit ympäri maailmaa ovat pyytäneet, olemme pitäneet sen erittäin helppokäyttöisenä.

Lyhyt oppimiskäyrä

Asiakkailtamme saadun palautteen perusteella DewesoftX on intuitiivisin testaus- ja mittausohjelmisto, joka on nopea oppia. Sisäänrakennetun ohjeen ja maksuttomien verkkokoulutuskurssien, joissa on vaiheittaiset ohjeet, avulla pääset hetkessä vauhtiin.

Mukana ilmaiseksi

DewesoftX Professional sisältyy ILMAISEKSI kaikkiin tiedonkeruulaitteistoihimme, eikä vuotuisia ohjelmistomaksuja tai muita piilokustannuksia ole.

Ilmaiset elinikäiset päivitykset

Julkaisemme DewesoftX-ohjelmiston uuden version kolmen kuukauden välein. Uudet versiot sisältävät nopeusoptimointeja, bugikorjauksia, uusia ominaisuuksia perustoimintoihin sekä uusia ominaisuuksia signaalinkäsittely- ja matematiikkamoduuleihin. Kaikki ohjelmistopäivitykset ovat täysin ilmaisia ikuisesti kaikille nykyisille käyttäjille.

Rajoittamaton määrä lisenssipaikkoja

Voit käyttää Dewesoft-mittauslaitteistoa millä tahansa tietokoneella, johon on asennettu DewesoftX. Kun tiedot on tallennettu tiedostoon, voit jakaa ne niin monen henkilön kanssa kuin haluat. He voivat käyttää ohjelmistoa tietojen lukemiseen, tarkasteluun ja analysointiin ilman ylimääräisiä ohjelmistolisenssejä.

Plug-and-play

DewesoftX-ohjelmisto sisältyy kaikkiin Dewesoft-tiedonkeruulaitteistoihin, jotka toimivat plug-and-play-periaatteella. Kun DAQ-laitteisto on kytketty, ohjelmisto tunnistaa sen, tuo esiin oikeat kanava-asetukset ja määrittää TEDS-tekniikan avulla automaattisesti kytketyt anturit.

Runsas käyttöliittymätuki

DewesoftX-ohjelmisto mahdollistaa tietojen tallentamisen useista eri dataliitännöistä täysin synkronoituna. Tuetaan analogisia antureita, digitaalisia antureita, videokameroita, GNSS-vastaanottimia, CAN-väylää, XCP/CCP-väylää, Flexray-väylää, Ethernetia, OPC UA:ta, Siemens S7:ää, sarjadataa, IRIG-106 Chapter 10, PCM:ää, ARINC 429:ää, MIL-STD-1553:a ja monia muita.

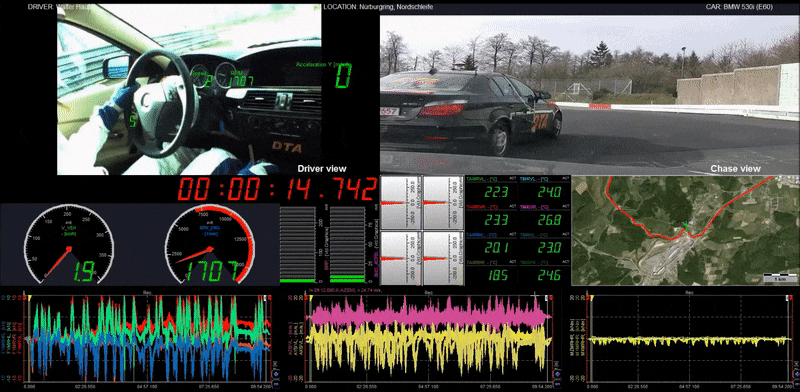

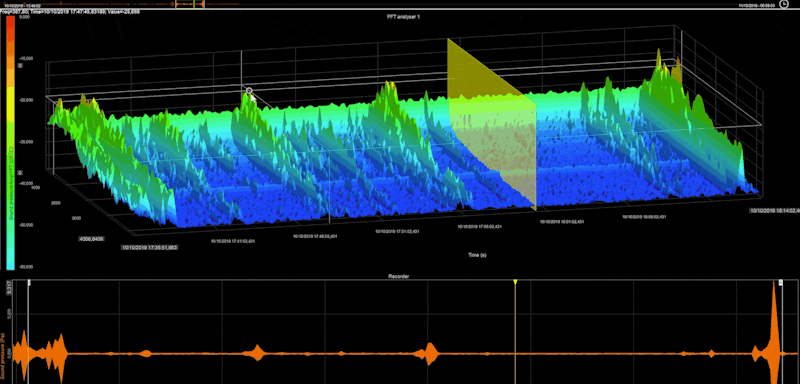

Upea visuaalinen ilme

Ohjelmisto sisältää oletusarvoisesti yli 35 näyttöwidgettiä, joita käyttäjä voi vapaasti muokata. Yksinkertaisista tallennusnäytöistä edistyneisiin 3D-grafiikkoihin, joissa on histogrammeja ja interaktiivisia karttoja. Visuaaliset näytöt käyttävät laitteistokiihdytystä optimaalisen ja sujuvan suorituskyvyn varmistamiseksi.

Signaalinkäsittelyn matematiikka

Nauti loputtomasta matematiikkakirjastosta ja sovelluskohtaisista matematiikkamoduuleista. Yksinkertaisista kaavoista, tilastollisista operaatioista ja suodatusvaihtoehdoista edistyneeseen signaalinkäsittelymatematiikkaan, kuten modaalianalyysiin, tehoanalyysiin, FFT:hen, akustiikkaan ja moneen muuhun.

Helppo tietojen vienti

DewesoftX voi viedä tallennetut tiedot yli 25 alan standardimuotoiseen tiedostomuotoon. Halusitpa sitten tiedot Microsoft Excelissä, Matlabissa, ASAM MDF:ssä tai Universal-tiedostomuodossa, meiltä saat ne. Kehittäjille annamme mahdollisuuden kirjoittaa räätälöityjä tiedonvientitietoja.

Luo raportteja kuin ammattilainen

Sisäänrakennettujen raportointityökalujen avulla saat mittauksista kauniita PDF- tai Microsoft Word -raportteja muutamassa sekunnissa. Microsoft Wordin lisäosat tarjoavat reaaliaikaiset päivitykset kaikista visuaalisista widgetteistä suoraan Word-tiedostoon.

Automatisoi testaus

Sisäänrakennetun sekvenssityökalun avulla voit automatisoida testausmenettelyt tai minkä tahansa muun DewesoftX-ohjelmiston osan. Luo yksinkertaisia UIX:iä testiajureille tai muille testioperaattoreille testien suorittamiseksi ilman vaivaa.

Laajenna ja mukauta

DewesoftX tarjoaa ohjelmointirajapinnan, jonka avulla voit laajentaa ja lisätä mukautettuja toimintoja. Voit lisätä mitä tahansa mukautetusta matematiikasta, tietojen viennistä, visuaalisesta tai laitetuesta. Integroitu C++ Script IDE ja kääntäjä lisäävät yksinkertaisen ja tehokkaan skriptitoiminnon suoraan ohjelmistoon.

Puhuu sinun kieltäsi

DewesoftX on käännetty ja lokalisoitu 14 maailman kielelle, joten on hyvin mahdollista, että se puhuu samaa kieltä kuin sinä.

Dewesoft-laatu ja 7 vuoden takuu

Nauti alan johtavasta 7 vuoden takuu. Tiedonkeruujärjestelmämme valmistetaan Euroopassa, ja niissä käytetään ainoastaan korkeimpia laatustandardeja. Tarjoamme ilmaista ja asiakaslähtöistä teknistä tukea. Sijoituksesi Dewesoftin ratkaisuihin on suojattu vuosiksi eteenpäin.

Palkittu tiedonkeruuohjelmisto

Yli 20 vuotta kehitetty DewesoftX-tiedonkeruuohjelmisto on saanut useita kansainvälisiä palkintoja, mukaan lukien Vuoden paras ohjelmistoinnovaatio -palkinto osoitteesta Automotive Testing International -lehti.

Olemme ylpeitä ja valmiita pitämään ohjelmistomme luokkansa parhaana ja innovatiivisimpana testaus- ja mittausohjelmistona. Tai kuten asiakkaamme sanovat:

Jälleen kerran kiitos kaikista uusista ominaisuuksista, jotka sisältyvät DewesoftX:ään. Se on jo nyt fantastinen tuote ja ansaitsee tulla tiedonkeruuohjelmistojen "Microsoft Wordiksi".

Yksi ohjelmisto kaikkiin testaussovelluksiin

Keskeinen filosofiamme on yksi ohjelmisto kaikkiin testaus- ja mittaussovelluksiin. DewesoftX on tämän filosofian tulos. Siinä yhdistyvät useiden dataliitäntöjen tietojen tallennusominaisuudet sekä erittäin vahvat signaalinkäsittelyominaisuudet.

Ohjelmisto tarjoaa kehittynyttä tietojen tallennusta, tietojen analysointia, tietojen visualisointia, raportointiominaisuuksia ja kaikkea siltä väliltä yhdessä helppokäyttöisessä ohjelmistokokonaisuudessa. Tämä lähestymistapa tuo monia parannuksia päivittäiseen testaus- ja mittaustyöhön. Opettele vähemmän, tee enemmän ja mikä tärkeintä, tee se nopeammin. Mahdollisuus laajentaa uusiin sovelluksiin ilman investointeja uuteen laitteistoon säästää aikaa ja rahaa.

Huippunopea suorituskyky

DewesoftX on kirjoitettu kokonaan uudelleen tukemaan seuraavia ohjelmia 64-bittinen CPU-arkkitehtuuri. Tämän työn tuloksena se pystyy nyt käyttämään rajoittamatonta määrää tulokanavia ja käyttämään tietokoneen koko käytettävissä olevaa muistia.

DewesoftX hyödyntää myös kaikkia nykyaikaisia CPU- ja GPU-tekniikoita, kuten moni- ja hyper-säikeistystä ja DirectX:ää, jotta monimutkaiset matemaattiset laskutoimitukset ja rikkaat visualisoinnit sujuisivat kuin silkki. Monimutkaiset laskutoimitukset siirretään NVIDIAn näytönohjaimille käyttäen CUDA-rinnakkaislaskenta-alustaa, jonka avulla voimme laskea monimutkaisia laskutoimituksia nopeudella 15 MS/s reaaliajassa.

Tuloksena on huippunopea suorituskyky ja erittäin reagoiva käyttöliittymä, jonka ansiosta hitaat ja viiveiset sanat ovat mennyttä aikaa.

Syöttöliitännät ja tietolähteet

DewesoftX-ohjelmisto on ainutlaatuinen tuettujen dataliitäntöjen osalta. Mikään muu tiedonkeruuohjelmisto ei pysty vastaamaan tuettujen liitäntöjen määrään, jotka voidaan hankittu täysin synkronoituna, tallennetaan ja visualisoidaan samaan tiedostoon. Tuemme:

  • Analogiset tiedot: jännite, virta, IEPE, varaus, rasitus, lämpöparit, PTx, potentiometri, LVDT, vastus ja paljon muuta.

  • Digitaaliset tiedot: kaikenlaiset digitaaliset laskurit ja kooderit.

  • Video: edullisista DirectX-yhteensopivista kameroista ja GoPro-kameroista analogiseen dataan synkronoituihin nopeisiin videolaitteistoihin, Photronin ultranopeisiin kameroihin ja OPTRISin lämpö-IR-kuvantamiseen.

  • Navigointirajapinnat: GNSS-vastaanottimet. Inertiamittausjärjestelmät (IMU ja INS), Gyro-alustat.

  • Ajoneuvojen linja-autojärjestelmät: CAN-väylä, CAN FD, LinBus, Sent, FlexRay, XCP/CCP, Kistler Wheels, ADMA jne.

  • Ilmailu- ja avaruusalan rajapinnat: PCM-telemetria, ARINC 429, MIL-STD-1553, IRIG-106 luku 10, iNet.

  • Teollisuuden väyläjärjestelmät: OPC UA, Ethernet, Modbus, Siemens S7, sarja.

Käyttäjäkokemus kuin mikä tahansa muu

DewesoftX on yksi markkinoiden käyttäjäystävällisimmistä ja intuitiivisimmista tiedonkeruuohjelmista. Kaunis käyttöliittymä, jossa on reaaliaikaista visuaalista palautetta ja ystävälliset hallintalaitteet, säästää testausinsinöörien aikaa ja on ilo käyttää.

Ja mitä enemmän käytät sitä, sitä paremmaksi se muuttuu. Kuuntelemme asiakaspalautetta, ja uusia parannuksia otetaan käyttöön kuukausittain, tietenkin maksutta.

Ei piilotettuja lisensointikustannuksia tai maksuja

Tarjoamme erittäin joustavan ohjelmistolisensointimallin, jossa ei ole piilokustannuksia, vuosittain uusittavia sopimuksia tai ohjelmistopäivitysmaksuja. Kun ostat tiedonkeruujärjestelmämme, DewesoftX-ohjelmisto on aina mukana. Lisenssi tallennetaan DAQ-laitteeseen. Näin voit joustavasti liittää laitteen mihin tahansa tietokoneeseen, ja DewesoftX lukee automaattisesti lisenssin liitetystä laitteesta.

Lisenssi vaaditaan vain silloin, kun tietoja kerätään ja tallennetaan DAQ-laitteella. DewesoftX on täysin ilmainen analysointitilassa. Tämä tarkoittaa sitä, että kun tietosi on tallennettu, voit jakaa, avata ja analysoida niitä niin monen henkilön ja tietokoneen kanssa kuin haluat. Lisälisenssiä ei tarvita. Lataa DewesoftX ja avaa datatiedosto.

Sama lisenssi koskee hajautettujen mittaussovellusten etäkatseluasiakkaita. Sinulla voi olla rajoittamaton näkymä asiakkaille tietojen seurantaan ilman ylimääräisiä ohjelmistolisenssejä.

Elinikäiset ilmaiset päivitykset

Joustava ohjelmistolisensointi ei ole ainoa etu, jonka saat investoimalla Dewesoftin ratkaisuun. Ohjelmistomme kehittyy koko ajan yli 20 vuoden ajan.

Uusia ominaisuuksia lisätään ja uusia mittaus- ja testaussovelluksia tuetaan. Pyrimme aina parantamaan suorituskykyä, jota parannetaan jokaisen uuden julkaisun myötä. Lisäämme jatkuvasti tukea uusille laitteille, standardeille ja protokollille.

Julkaisemme uuden version 3 kuukauden välein, ja kaikki versiot ovat aina käyttäjien saatavilla ILMAISEKSI. DewesoftX päivitykset ovat ilmaisia ikuisesti.

Voit päivittää suoraan DewesoftX-ohjelmistosta tai ladata asennusohjelman Download Centeristä.

Sisäänrakennettu ohjekirja ja verkkokoulutuskurssit

Oletko eksynyt? Älä huoli, me huolehdimme sinusta. DewesoftX-ohjelmisto sisältää sisäänrakennetun ohjeen, joka on käytettävissä missä tahansa ohjelmiston sisällä painamalla F1-painiketta. Se tuo aina esiin ohjelmiston nykyisen osion käyttöohjeen.

Käsikirjan lisäksi tarjoamme myös ilmaisia verkkokursseja. Nämä koulutukset on laadittu huolellisesti, ja ne kattavat seuraavat kurssit:

  • Yhdistä: Lue, miten pääset alkuun Dewesoft-tiedonkeruulaitteiston ja DewesoftX-ohjelmiston kanssa.

  • Toimenpide: Opi mittaamaan erilaisia signaaleja, kuten jännitettä, virtaa, tärinää, rasitusta, lämpötilaa jne.

  • Analysoi: Opi analysoimaan toimenpidesignaaleja. Tehoanalyysi, FFT, modaalianalyysi ja monet muut.

  • Kehitä: Opi laajentamaan DewesoftX-ohjelmistoa käyttämällä saatavilla olevia kehittäjätyökaluja.

Lokalisoitu kielellesi

DewesoftX-ohjelmisto on käännetty ja lokalisoitu 14 maailman kielelle:

  • Englanti (oletus)

  • Tšekki

  • Hollantilainen

  • Saksan

  • Suomalainen

  • Ranskan

  • Italian

  • Japanilainen

  • Korean

  • Portugalin

  • Venäläinen

  • Slovenian

  • Espanjan

Kieli voidaan helposti vaihtaa DewesoftX:n asetusvalikosta.

Laatu varmistetaan ketterällä ja jatkuvalla integraatiokehityksellä

Olemme nähneet paljon vaivaa etsiessämme skaalautuvaa kehitysprosessia, joka pitää ohjelmiston laadun mahdollisimman korkealla tasolla. Tutustuimme Microsoftiin, Appleen ja Googleen. Prosessi on nimeltään ketterä kehitys.

Ketterä kehitys on joukko arvoja ja periaatteita. Se lisää joustavuutta ja toimituskykyä. Ohjelmistotestaus on ratkaisevan tärkeää jatkuvalle kehitykselle. Jokainen koodirivi testataan automaattisesti tuhansilla koko ajan käynnissä olevilla testitapauksilla. Tätä varten olemme keksineet infrastruktuurin, jota kutsutaan nimellä pimiö.

Kun kehittäjä muuttaa jotain lähdekoodissa, pimiö ottaa ohjat käsiinsä ja kääntää uuden koodin automaattisesti. Se suorittaa testitapaukset ja antaa tulokset kehittäjille muutamassa minuutissa. Täydellinen testisarja kestää muutaman tunnin.

Tuetut tietolähteet

Synkronoitu tietojen tallennus eri laitteistoliitännöistä ja tietolähteistä.

Analogiset anturit

DewesoftX voi hankkia, tallentaa ja analysoida tietoja melkein mistä tahansa analogisesta anturista käyttäen Dewesoft-tiedonkeruulaitteisto.

Kun tiedonkeruulaite liitetään tietokoneeseen, jossa on DewesoftX-ohjelmisto, se tunnistaa sen automaattisesti ja näyttää luettelon käytettävissä olevista analogisista kanavista.

Analogisilla kanavilla voi olla eri tiloja DAQ-laitteistossa käytetyn vahvistimen tyypin mukaan. Tilat voivat olla jännite, virta, IEPE, lataus, rasitus (täys-, puoli-, neljännes-siltatilat, 120/350 Ohm ) jne.

TEDS-anturitekniikkaa käytetään anturin automaattiseen tunnistukseen ja automaattiseen kanavakonfigurointiin.

Jokaisella analogisella kanavalla on ohjelmallisesti valittavissa olevia ominaisuuksia, kuten näytteenottotaajuus, nimi, väri, yksikkö, anturi, vahvistimen asetukset ja suodatus sekä signaalin esikatselu.

Analogisten antureiden yksinkertainen kytkentä

DewesoftX tarjoaa useita ominaisuuksia, jotka helpottavat analogisten antureiden liittämistä ja kanavien asetusten määrittämistä.

TEDS IEEE 1451

Dewesoft toteuttaa TEDS-standardin lukemaan, tunnistamaan ja konfiguroimaan automaattisesti liitetyt anturit. Kalibrointi, asteikkokerroin, herkkyys, yksikkö, malli ja lähes kaikki muu luetaan automaattisesti ja asetetaan kanavakonfiguraatio liitetyn anturin mukaan.

Voit myös helposti muuttaa minkä tahansa hallussasi olevan anturin "älykkääksi anturiksi". Varusta anturi yksinkertaisesti TEDS-sirulla ja kirjoita anturin ja vahvistimen konfiguraatio yhdellä napsautuksella. Kun seuraavan kerran kytket anturin, koko kanavakonfiguraatio asetetaan automaattisesti.

Anturitietokanta

DewesoftX sisältää anturitietokanta joka sisältää luettelon ja ominaisuudet kaikista antureista, joita haluat käyttää. Kukin anturi määritellään tietokannassa olevien tietojen avulla:

  • Anturin tyyppi, sarjanumero, kalibrointipäivämäärä ja -jakso

  • Yleiset anturitiedot ja mahdollisuus määritellä mukautettuja kenttiä.

  • Skaalaustyyppi, joko lineaarinen, polynominen tai taulukkomuotoinen.

  • Anturikorjauksessa käytettävä siirtokäyrä

Anturitietokanta voidaan luoda ja mukauttaa käytetyn mittauslaitteiston mukaan. Kaikki antureiden luomiseen, muokkaamiseen ja hallintaan tarvittavat toiminnot ovat mukana.

Lisätietoja anturitietokannoista ja editorista saat anturitietokannan PRO-koulutuksen verkkokurssilta.

Anturien kytkentäkaaviot

DewesoftX sisältää älykkäitä kytkentäkaavioita, joiden avulla on helppo luoda anturiliittimet, jotka liitetään etuvahvistimiin.

Käytetystä vahvistimesta ja valitusta toimintatilasta riippuen näytetään oikea liittimen pinout ja tarvittavat liitännät anturiin. Kun siirrät hiiren osoittimen johtojen päälle, ohjelmisto näyttää, miten anturin pinout liitetään liittimen pinoutiin.

Näin säästät paljon aikaa ja säästyt loputtomalta lisäasiakirjojen etsinnältä.

Kanavayhteydet

Tähän asti kaikki kanavien tunnistaminen DewesoftX:ssä on aina tehty kanavaindeksien avulla. Esimerkiksi kun analogista kanavaa käytetään FFT-moduulin tulona, se tunnistetaan kiinteällä parametrilla, joka perustuu sen "sijaintiin" Dewesoftin asetusrakenteessa. Kanavayhteyksien kanssa sama parametri, jota kutsutaan yksilölliseksi tunnukseksi, ei ole enää tiukasti sidottu kanavan sijaintiin.

Tätä toimintoa voidaan käyttää lukittujen antureiden kanssa. Tällöin yhteys matemaattisiin moduuleihin ja näyttöwidgetteihin perustuu anturin sarjanumeroon eikä kanavan sijaintiin. Jos anturi siis irrotetaan ja kytketään uudelleen eri asentoon, yhdistetyt matematiikkamoduulit ja näyttöwidgetit säilyvät ennallaan.

Sama periaate pätee myös Dewesoft NET:ssä, jossa antureita voidaan jopa siirtää mittausyksiköstä toiseen ilman, että master-yksikön referenssit katoavat.

Laskuri, kooderi ja digitaaliset tulot

DewesoftX tarjoaa digitaalisen laskuriliitännän, joka on käytettävissä monissa Dewesoftin tiedonkeruulaitteissa. Kaikki laskurin tulot käyttävät patentoitu teknologia SuperCounters® joka mahdollistaa erittäin tarkan ajoituksen ja laskennan mittaamisen.

Kukin laskurin tulo voi tallentaa laskennan, kooderin, taajuuden, jakson, pulssin leveyden ja käyttöasteen tai sitä voidaan käyttää kolmena digitaalitulona.

Jos haluat lisätietoja laskureista ja erityisesti Dewesoft SuperCounter -teknologiasta, käy digitaalisten laskureiden verkkokurssilla.

Autoteollisuuden liitännät

DewesoftX voi hankkia tietoja useista seuraavista lähteistä vakioautojen liitännät. Tietoja voidaan kerätä ja synkronoida samanaikaisesti muiden tietolähteiden, kuten analogisten, video- ja GNSS-tietojen kanssa. DewesoftX:ssä tuetut autoliitännät ovat:

  • CAN-väylä

  • OBDII on CAN

  • J1939 ja J1587

  • CAN FD

  • XCP/CCP

  • LIN-väylä

  • FlexRay

  • Kistler KiRoad

  • MTS:n tieliikennesimulaattorin integrointi

  • Testialustan AK-protokollan tuki

  • ETAS INCA over XCP Slave

  • LÄHETETTY (SAE J2716)

Lidar-tiedot

DewesoftX voi hankkia tietoja myös lidar-antureilta. Tällä hetkellä tuetaan koko Velodyne Lidar -tuoteperhettä. Jos haluat tukea jotakin muuta lidar-toimittajaa, pyydä ota yhteyttä paikalliseen jakelijaamme ja tallennamme tulevan pyynnön.

Ethernet-linjan kautta voidaan kytkeä yksi tai useampi lidar-laite. Velodyne-lidarit sallivat PPS-synkronointitulon ja NMEA GNSS -viestit, jotka ovat käytettävissä DewesoftX DAQ -ohjelmistossa vakiokanavina.

DewesoftX määrittää lidarista kaksi kanavaa - pisteiden etäisyyden ja intensiteetin. Pistepilven visualisointi hoidetaan karttanäyttö-widgetillä, jossa katukartta tai satelliittikerrokset asetetaan pistepilven päälle.

Lidarin tila ja lidar-asetukset voidaan päivittää suoraan DewesoftX:ssä. Muita ohjelmistoja ei tarvita.

Videokamerat

Dewesoft oli yksi ensimmäisistä tiedonkeruuohjelmistoista, joka lisäsi tuen synkronoitu video mittauksiisi. Ja se oli täysin ilmainen. Se on edelleen totta. Nykyään DewesoftX:ssä on kehittynyt videomoottori, joka lisää mittauksiisi erilaisia videokuvausominaisuuksia.

DirectX-yhteensopivat kamerat tuki tarjoaa edullisen ja edullisen videon, jonka voi lisätä mittauksiisi. Nämä kamerat ovat ohjelmistosynkronoituja 100 ms:n tarkkuudella.

Todella synkronoitua videokuvaa varten tarjoamme erittäin vankan ja laadukkaan DS-CAM-videokamerat. Nämä kamerat tarjoavat korkeat kuvataajuudet, jopa 1100 FPS VGA (640x480) -resoluutiolla ja 540 FPS Full-HD (1920x1080) -resoluutiolla. Kamerat tarjoavat IP67 ympäristönsuojeluaste.

Ultranopeaa videokuvaa varten tuemme Photronin nopeat kamerat ja lämpöinfrapunakuvausta varten olemme lisänneet tuen OPTRIS-infrapunakameroille.

Lisätietoja videon hankinnasta saat Video Acquisition PRO -verkkokurssilta.

Ilmailu- ja avaruusalan rajapinnat

DewesoftX tukee useita ilmailu- ja avaruusalan rajapintoja dekoodausta ja visualisointia varten. IRIG 106 -telemetriset standardit. PCM-telemetriavirtoja, luvun 4 ja luvun 10 protokollia tuetaan. Kun iNET module, we can also acquire iNET compliant data using the iNET network packet protocol. The iNET module complies with the TTC NPD data packet protocol version 3.

Lisäksi DewesoftX voi hankkia tietoja vakiomuotoisista ilmailualan väylistä, kuten seuraavista ARINC 429 ja MIL-STD-1553.

Lord-Microstrain langattomat anturit

The LORD-Microstrain moduuli lisää tuen LORD Microstrain® MIP- ja LXRS-protokollille. Tämä mahdollistaa langattoman tiedonkeruun useimmista LORD-anturijärjestelmistä:

  • Langattomat anturit (tärinä, rasitus, jännite, lämpötila, vääntömomentti, paine, isku, ...)

  • Inertiatunnistus

  • Siirtymä

Molemmat langattomat yhdyskäytävät ovat tuettuja - WSDA® -2000 ja WSDA®-200-USB.

Teolliset liitännät

DewesoftX-ohjelmisto tukee useita nykypäivän teollisuus- ja valmistusprosesseissa käytettäviä liitäntärajapintoja. Olipa kyseessä sitten tuotantolinjan tukeminen tai mittaustietojen integrointi osana teollisuus 4.0 -liitettävyyttä, Dewesoft tarjoaa kaiken tarvittavan. Tuemme seuraavia teollisten tietojen rajapintoja ja protokollia:

  • OPC UA

  • Siemens S7

  • Modbus

  • Sarjaliikenne

  • Ethernet

Teolliset liitännät Yksityiskohdat

OPC UA

OPC Unified Architecture (OPC UA) on OPC-säätiön kehittämä koneen ja koneen välinen tiedonsiirtoprotokolla teollisuusautomaatiota varten. Standardia käytetään usein teollisuus 4.0:ssa eri laitteiden väliseen tiedonsiirtoon ja tietojen jakamiseen. DewesoftX tarjoaa kaksi OPC UA -vaihtoehtoa:

  • OPC UA -asiakas: asiakas, joka voi muodostaa yhteyden ja noutaa tietoja mistä tahansa OPC UA -palvelimesta.

  • OPC UA -palvelin: palvelin voi tarjota Dewesoft X -mittaustietoja yhdelle tai useammalle OPC UA -asiakkaalle.

Modbus

DewesoftX tukee tietojen lukemista ja kirjoittamista Modbus-laitteista ja niihin TCP/IP-protokollan kautta. Tämä tapahtuu Modbus-palvelimen ja Modbus-slave-moduulien kautta. Seuraavia tietotyyppejä tuetaan:

  • Boolean

  • Int16

  • Int16 unsigned

  • Float32 (mukaan lukien Word-Swap).

Siemens S7 -protokolla

DewesoftX tukee Siemensin S7-protokollaa ja tarjoaa suoran yhteyden Siemensin PLC:n kanssa Ethernetin kautta. Siemens-lisenssejä ei tarvita.

Siemensin S7-moduulin nykyinen versio tukee S7-tietojen lukemista. Kaikkia S7-tietotyyppejä tuetaan - Bool, Byte, Char, Word, Int, DWord, DInt, Real, Date, Time Of Day, Date_Time, String.

Moduuli tukee samanaikaista viestintää useiden PLC-laitteiden kanssa.

Ethernet-tiedot

DewesoftX voi tallentaa tietoja useista ethernet-virroista Ethernet-haistelijamoduulin avulla. Se tarjoaa yksinkertaiset suodatusominaisuudet ja tietojen dekoodauksen datakanavien poimimiseksi ethernet-virroista. Virtoja voidaan suodattaa eri parametrien, kuten MAC- ja IP-osoitteen, lähde- ja kohdeportin, tai manuaalisten datasuodattimien avulla.

Tiedot voidaan koodata eri muodoissa, kuten Intel-, Motorola-, signed-, unsigned-, IEEE- ja float-muodoissa. Lineaarinen ja epälineaarinen (polynominen) skaalaus on mahdollista.

Sarjaliikenne

Serialcom-moduulia käytetään tietojen lukemiseen ja lähettämiseen tavallisesta sarjaliikenneviestimestä ja siihen. (RS232 tai yhteensopiva). Se voi vastaanottaa sarjatietoja ja poimia tavuvirrasta teksti- tai numerotietoja. Voit myös lähettää tietoja sarjalaitteeseen (esim. tallennuksen alussa tai N sekunnin välein).

NMEA-sääasema

DewesoftX tukee Vaisala WXT530 -sarjan NMEA-yhteensopivaa sääasemaa sää- ja ympäristötietojen, kuten ilman lämpötilan, ilmanpaineen, tuulen nopeuden ja kosteuden, keräämiseen.

Tiedot kerätään RS-232-liitännän kautta. MWV- ja XDR-viestejä tuetaan. Sääasema on konfiguroitava lähettämään tiedot automaattisesti.

Ajoituslaitteet

DewesoftX tarjoaa liitännät tietojen hankkimiseksi ulkoisella tarkalla kellolähteellä. Tätä tarvitaan, kun synkronoidaan useita laitteita tai kun tarvitaan absoluuttista aikaleimaa. Dewesoft tukee viittä ajoituslähdettä:

  • IRIG-aikakoodi

  • GPS-aikakoodi

  • NTP-synkronointi

  • PPS-synkronointi

  • PTPv2-synkronointi

Viivakoodiskannerit

Viivakoodinlukijamoduuli lisää tuen erityyppisten viivakoodien skannaukselle ja niiden sisällön tallentamiselle DewesoftX-tietootsikkoon.

Tuetaan sekä 1D- että 2D-viivakoodeja, kuten QR-koodeja, viivakoodeja ja datamatriisikoodeja. Koodit voidaan skannata joko käsiskannerilla tai kameralla.

Tietojen tallentaminen ja laukaisu

Korkean suorituskyvyn tallennusmoottori, jossa on kehittyneet ja joustavat laukaisuominaisuudet.

Tietojen tallentaminen, lataaminen ja toistaminen

Tehokas tallennusmoottori voi suoratoistaa ja tallentaa tiedot kiintolevylle yli >500 Mt/sekunti jatkuva virtausnopeus.

Jopa näin suuren tietomäärän kanssa DewesoftX voi avaa gigatavun verran tallennettuja tietoja muutamassa sekunnissa.. Innovatiivisen tiedostorakenteen ansiosta voimme kirjoittaa kanavan asetukset, näytön asetukset, kaikki tapahtumat, nopeat analogiset tiedot ja hitaat asynkroniset tiedot eri lähteistä yhteen tiedostoon ja ladata sen uudelleen muutamassa sekunnissa.

Monitiedostovaihtoehto

Pidempiä mittauksia varten voit ottaa käyttöön usean tiedoston tallennustoiminnon. Se antaa automaattisesti uuden tiedostonimen, kun tietty koko, aika tai jokin muu kriteeri saavutetaan. Tiedostonimet numeroidaan automaattisesti tai niihin liitetään päivämäärä- ja aikamuuttujat.

Nopea tai hidas tietojen tallennus

DewesoftX-tallennusmoottorissa on neljä eri tallennusvaihtoehtoa, jotka liittyvät perusnäytteenottotaajuuteen. Mitä tahansa näistä neljästä vaihtoehdosta voidaan käyttää tietojen tallentamiseen:

  • Aina nopea: tiedot tallennetaan aina täydellä näytteenottonopeudella, joka määritellään dynaamisen tiedonkeruunopeuden mukaan.

  • Aina hidas: tiedot tallennetaan aina pienemmällä näytteenottonopeudella, joka on määritelty staattisen/alennetun nopeuden mukaan.

  • Nopea liipaisimella: tiedot tallennetaan täydellä näytteenottonopeudella, joka on määritelty dynaamisen tiedonkeruun nopeudella, kun laukaisutilanne tapahtuu.

  • Nopea liipaisimella hidas muuten: tiedot tallennetaan täydellä näytteenottonopeudella, joka on määritelty dynaamisen tiedonkeruun nopeudella laukaisupisteissä, ja pienemmällä nopeudella, kun laukaisua ei tapahdu.

Käynnistetty Storring

Tallennus voidaan konfiguroida laajoilla laukaisuominaisuuksilla. Tämä tallentaa tiedot vain tiettyjen tapahtumien yhteydessä. Laukaisuehtona voidaan käyttää mitä tahansa kanavaa (analoginen, digitaalinen, matemaattinen, CAN jne.). Useita "start"- ja "stop"-laukaisimia voidaan määritellä. Käytettävissä on useita laukaisutyyppejä:

  • Yksinkertainen reuna: nouseva tai laskeva kaltevuus.

  • Suodatettu reuna: reuna ja aseistustaso kummallakin rinteellä.

  • Ikkuna: kaksi tasoa - logiikkaan siirtyminen tai siitä poistuminen.

  • Pulssinleveys: pidempi tai lyhyempi kuin keston logiikka.

  • Ikkuna ja pulssinleveys: täysin valittavissa kuten edellä.

  • Kaltevuus: nouseva tai laskeva kaltevuus jyrkkyyden valinnalla.

  • Delta-amplitudi: amplitudin vaihtelu.

  • Suhteellinen aika: tietyn arvon saavuttaminen

Laukaisuvaihtoehdot

Tiedot tallennetaan vain, kun yksi tai useampi käynnistysehto täyttyy. Voit myös asettaa "ennen" ja "jälkeen" -laukaisuajat, jolloin voit tallentaa täydet tiedot ennen ja jälkeen laukaisun.

Koska tietoja ei tallenneta laukaisuehtojen välillä, tallennettujen tietojen määrä on minimoitu. Kun analysoimme tallennettuja tietoja, voimme helposti siirtyä laukaisuikkunoiden välillä ja analysoida tapahtumia. Tallennusnäytössä on kursorit absoluuttisia arvoja, aikaa tai taajuutta varten. Laukaisutapahtumien analysointi ennen ja jälkeen tietojen analysoinnin on mahdollista.

Hajautettu hankinta Dewesoft NET -vaihtoehdolla

Dewesoft NET -vaihtoehdon avulla käyttäjät voivat helposti ohjata ja tallentaa tietoja etäkohteeseen tai etäkohteesta, kunhan mittausyksiköt on kytketty ja näkyvissä tavallisessa TCP/IP-verkossa.

Dewesoft NET -vaihtoehto toimii keskipisteenä hajautettu tiedonkeruu. Useita mittausjärjestelmiä voidaan yhdistää ja synkronoida keskenään. DAQ-järjestelmät voivat sijaita yhdessä tai hajallaan koko maanosassa. Niiden tiedot voidaan tallentaa etänä yhteen keskitettyyn tietokoneeseen. IRIG- tai GPS-aika huolehtii siitä, että tiedot pysyvät täydellisessä synkronoinnissa.

Dewesoft NETin konfigurointitilat

Dewesoft NETin avulla voit yhdistää mittayksiköt erilaisiin master-client-yhdistelmiin. Alla selostetaan eri kytkentätilat.

1:1-tila

Tämä tila toimii yhden mittaus DAQ-järjestelmän ja yhden näkymäasiakkaan kanssa. Tässä tilassa on kahdenlaisia toimintatapoja:

  • Täydellinen kauko-ohjaustila

  • Vain datanäkymätila

Täydellisessä kauko-ohjaustilassa näkymän asiakastietokone toimii mittausjärjestelmän päällikkönä. Kun asiakasohjelma siirtyy asetustilaan, myös mittausjärjestelmä siirtyy asetustilaan.

X:1 Tila

Tämä tila toimii useiden mittausjärjestelmien ja yhden näkymäasiakkaan kanssa. Tämä skenaario on käyttökelpoinen, kun mittaukset on jaettava useisiin paikkoihin tai kun kanavien määrä tai hankintanopeus on liian suuri yhden mittausyksikön käsittelyyn.

Mittausjärjestelmä on synkronoitava joko laitteistokellon avulla (yksi yksikkö toimii kellomasterina, kaikki muut ovat orjia) tai ulkoisen kellolähteen avulla, joka on joko IRIG tai GPS. Jokainen mittausjärjestelmä voi toimia itsenäisesti jopa eri näytteenottotaajuuksilla.

Asiakas on aina isäntä. Se käynnistää ja pysäyttää kaikkien verkon mittausyksiköiden hankinnan. Asiakas voi milloin tahansa siirtyä yhden valitun mittausyksikön katselutilaan. Lisäkatseluasiakkaita voi olla, mutta ne voivat katsella vain yhtä mittausyksikköä.

1:X-tila

Tämä tila toimii yhdellä mittausjärjestelmällä ja useilla näkymäasiakkailla. Yksi asiakkaista toimii master-asiakkaana, jolla on täysi hallintaoikeus mittausjärjestelmään. Kaikki muut asiakkaat ovat vain katseluasiakkaita.

Pääasiakas voi muuttaa mittausjärjestelmän asetuksia, tallennusstrategiaa, käynnistää ja pysäyttää mittauksen jne. Muut katseluasiakkaat voivat käyttää vain muutamia mittausyksikön kanavia (kaistanleveyden rajoissa) tietojen katseluun ja tallentamiseen paikallisille kiintolevyilleen.

Tietokannan varastointi

The Dewesoft Historian paketti tarjoaa aikasarjatietokannan tallennus pitkäaikaisiin ja pysyviin valvontasovelluksiin. Tietokanta voi sijaita joko paikallisesti, etäpalvelimella tai pilvipalvelimessa. Ratkaisu perustuu avoimen lähdekoodin InfluxDB-aikasarjatietokantaprojektiin.

Historian tarjoaa useita hyödyllisiä ominaisuuksia historiatietoja varten:

  • Raaka- ja pelkistetyt tiedot: Vaikka raakatiedot tallennetaan aina mittausyksikköön perusteellista analyysia varten, Historian-ohjelma toimii pilvitietokannan pitkäaikaisena supistettuna tietovarastona.

  • Tietoturva ja uudelleenlähetys: jos yhteys mittauslaitteiston ja tietokannan välillä katkeaa, tiedot tallennetaan turvallisesti paikallisesti mittausyksikköön ja lähetetään sitten uudelleen tietokantaan, kun yhteys on käytettävissä.

  • Trendi ja analyysi: Historiatiedot voidaan aina palauttaa ja ladata Historian-tietokannasta, ja niitä voidaan käyttää trendianalyysiin sekä syvälliseen analyysiin ja perimmäisten syiden tunnistamiseen.

Raakatieto- ja matematiikkakanavat

DewesoftX tallentaa aina raakatiedot laitteistokanavista ja pitää sen koskemattomana. Näihin kanaviin sovellettu matematiikka johtaa erillisiin matematiikkakanaviin, jotka eivät muuta alkuperäistä raakadataa millään tavalla.

Tämän ansiosta olemassa olevaa ja uutta matematiikkaa voidaan helposti muuttaa ja soveltaa myöhemmin analyysi-/offline-tilassa. Ei enää huolta siitä, jos unohdit soveltaa tai matematiikka ei ollut asetettu oikein mittauksen aikana. Nyt sinulla on aina mahdollisuus korjata se milloin tahansa sen jälkeen, kun mittaustiedot on tallennettu.

Tietojen visualisointi

Laaja kirjasto räätälöitävissä olevia ja reaaliaikaisia visuaalisia näyttöwidgettejä reaaliaikaista tiedon visualisointia varten.

Kaunis datan visualisointi

DewesoftX sisältää monia visuaalisia näyttöjä tietojen visualisointiin. Vuorovaikutteisista vaaka- tai pystysuuntaisista tallentimista, XY-kuvaajasta, 3D-kuvaajasta, kiertoradasta, Scope-kuvaajasta, FFT-kuvaajasta, taulukosta, sadevirrasta, Open Street Mapsista, vain muutamia mainitakseni.

Kaikki visuaaliset näytöt ovat valmiita ja niitä voidaan mukauttaa seuraavilla tavoilla reaaliaikainen visuaalinen palaute mittauksen aikana. Vedä ja pudota haluamasi visuaalinen komponentti näytölle, valitse tietolähde ja muokkaa se mieleiseksesi. Mutta älä huoli! Jos et ole tyytyväinen näyttöihin ja ulkonäköön, voit aina muuttaa niitä offline-tilassa muuttamatta mittaustietojasi.

Rajaton määrä näyttöjä/näkymiä voidaan määritellä ja vaihtaa niiden välillä mittauksen aikana tai jälkianalyysissä. Käy DewesoftX:n visualisointisivulla tutustumassa tarkemmin visualisointeihin.

Visual Display Widgetit

Dewesoft X tarjoaa laajan kirjaston valmiita visuaalisia näyttöjä, jotka ovat täysin muokattavissa reaaliaikaisen visuaalisen palautteen avulla. Näytöt ovat kosketusystävällisiä ja niissä on älykkäät monikosketusliikkeet, joita voidaan käyttää monikosketusnäytön mahdollistavien DAQ-laitteiden kanssa.

  • Tallentimet: vaaka-, pysty- ja XY-tallennin

  • Oskilloskooppi: scope, scope 3D, vektoriskooppi

  • FFT: FFT, 3D FFT, harmoninen FFT ja oktaavikaari

  • Metrit: digitaaliset, analogiset, vaaka- ja pystysuuntaiset pylväsmittarit

  • Kaaviot: 2D, 3D-kuvaaja, Octave, kiertorata, Campbellin juoni

  • Video: vakiovideonäyttö ja lämpövideonäyttö, jossa on lämpötilaindikaattorit

  • GPS: paikannusnäyttö Open Street Map -tuella

  • Valvonta: painike, kytkin, nuppi, liukusäädin, käyttäjän syötteet

  • Polttoanalyysi: P-V-kaavio ja palamisen laajuus

  • Roottorin tasapainotin: kenttätasapainotusta varten

  • Autoteollisuus: 3D-polygoni liikkuvien objektien näyttämiseen

  • Ilmailu: korkeuden tai keinotekoisen horisontin ilmaisin

  • DSA/NVH: Modaalinen ympyrä

  • Muut: 2D/3D-taulukko, kuva, teksti, viiva, ylikuormitusilmaisin, merkkivalo, huomautus.

Helppo käyttää ja mukauttaa

Dewesoft X -ohjelmistossa on erittäin helppo visualisoida tietoja. Vedä ja pudota valmiiksi rakennettu visuaalinen näyttö valittuun näyttöön ja muokkaa sen ulkonäköä ja käyttäytymistä. Kaikki muutokset visuaalisiin näyttöihin näkyvät reaaliajassa, ja ne voidaan tehdä milloin tahansa verkossa tai myöhemmin jälkikäsittelyssä.

Visuaaliset hallintalaitteet on mukautettu monikosketusnäytöille, ja ne tarjoavat helpon ja intuitiivisen elepohjaisen vuorovaikutuksen sekä kätevän käytön kenttä- ja mobiilitestauksessa.

Lightspeed Real-time Visuals

Käytämme uusinta prosessori- ja näytönohjainteknologiaa optimoidaksemme grafiikan ja saadaksemme sen toimimaan sujuvasti jopa perus-PC.

Laitteistokiihdytetty grafiikka auttaa purkamaan suorittimen käyttöä ja jättää suorittimen tehon matemaattisiin laskutoimituksiin eikä grafiikkaan. Tämä johtaa optimaaliseen suorituskykyyn vaativimmissakin sovelluksissa.

Rajoittamattomat mittausnäytöt

Dewesoft X:n avulla voit määritellä niin monta näyttöä kuin testausprojektissasi tarvitaan ja vaihtaa niiden välillä. Kuvittele näyttö yksittäiseksi virtuaaliseksi kankaaksi, joka ryhmittää yhden tai useamman visuaalisen näytön yhteen.

Ohjelmisto sisältää muutamia oletusnäyttöjä, kuten yleiskatsaus, laajuus ja tallennin. Voit muokata kutakin niistä oman testiprojektisi tarpeiden mukaan. Voit muokata, luoda ja nimetä näyttöjä, luoda näyttöryhmiä ja järjestää niitä vapaasti. Kullekin käyttäjän määrittelemälle näytölle voidaan määrittää oma kuvake.

Interaktiivinen GPS-kartta ja 3D-malliwidgetit

Karttanäytössä on sisäänrakennettu interaktiivinen GPS-kartoitus Open Street Mapin kautta. Käytettävissä on useita karttatasoja.

  • Satelliitti- ja OpenStreetMap-kerrokset, jotka sijaitsevat Dewesoftin laattapalvelimella.

  • Tuki mukautetuille laatta-/wms-kerroksille sekä georeferoiduille kuville.

  • Manuaalista kohdistusta ei tarvita!

  • 2D-, 3D- ja maastonäyttötilat tavallisella, 1. tai 3. persoonan kameravaihtoehdolla.

  • Online tai offline

  • Kuvat voidaan ladata valmiiksi offline-käyttöä varten.

  • Tuki useille kerroksille, joiden läpinäkyvyys on määritettävissä erikseen

  • Kanavapohjainen jäljen väritys useilla värimalleilla

  • Kyky näyttää useita GPS-signaaleja yhdellä widgetillä

  • 3D-mallin widget yaw-, pitch- ja roll-seurantaa varten

Järjestelmän kunnonvalvonta

Dewesoft X:n avulla voit myös seurata ja näyttää järjestelmän terveysparametreja. Kaikkia DAQ-laitteistomme ja tietokoneidemme parametreja voidaan seurata ja visualisoida näytöissä. System health monitor mahdollistaa seuraavien parametrien seuraamisen:

  • CPU:n käyttö,

  • muistin käyttö

  • levyn käyttö,

  • synkronointiajan seuranta,

  • DAQ-yksiköiden lämpötilat,

  • ja lisää...

Voit jopa määrittää raja-arvot ja hälytykset sekä säätää DAQ-järjestelmien tuulettimen nopeutta kuumenemisen tai muiden ongelmien estämiseksi, kun tiedonkeruulaitteisto on äärimmäisessä käytössä.

Signaalinkäsittely ja data-analyysi

Tehokkaat signaalinkäsittely- ja matematiikkaominaisuudet autoteollisuuteen, ilmailu- ja avaruusteollisuuteen, teho- ja energia-analyyseihin, NVH-analyyseihin ja rakennedynamiikkaan.

DewesoftX matematiikkakirjasto

Dewsoft X:n sisältämä matematiikkakirjasto tarjoaa rajattomat signaalinkäsittelyominaisuudet, mutta tavalliset käsittelytekniikat ovat vain yhden napsautuksen päässä. Matematiikkakirjaston toiminnallisuudet tarjotaan valmiiksi:

  • Kaava: Mukautettu kaavaeditori.

  • Suodatus: FIR, IIR, FFR, integrointi, derivointi.

  • Tilastot: RMS, Keskiarvo, Min, Max, Std-poikkeama, Varianssi, Luokittelu, Laskenta, Array-tilastot jne.

  • Vertailukäyrä: Aika- ja taajuusalue, vektori ja XY-viitekäyrät.

  • Aika-analyysi: Viivekanava, integraali, derivaatta, lukitusarvomatematiikka, laajuusmatematiikka, aika-vektorimuunnos.

  • Taajuusalueanalyysi: Cepstrum, Korrelaatio, Tarkka taajuus, Fourier-muunnos, Täydellinen spektri, Oktaavianalyysi, Lyhytaikainen Fourier-muunnos.

  • Koneiden diagnostiikka: Kulma-anturimatematiikka, palamishäiriö, kuoren havaitseminen, sinikäsittely (COLA), seurantasuodatin.

  • Laskentamenetelmät: Lasken.

  • Akustiikka: Akustiset painotussuodattimet.

  • Ohjausjärjestelmät: PID-säätö.

  • Rasitus, stressi: Lajikerosetti.

  • Vakiot: Vektorit, matriisivakio.

Signaalinkäsittelymoduulit

DewesoftX tarjoaa vakiomuotoisen matematiikkakirjaston lisäksi myös täydelliset signaalinkäsittelymoduulit. Niitä voidaan käyttää värähtelyjen, rakennedynamiikan, akustiikan ja muiden fysikaalisten ilmiöiden ominaisuuksien analysointiin, joita käytetään tuotesuunnittelusyklin kehitys-, laadunvalvonta-, validointi- ja seurantavaiheissa.

Sovellusmoduulit sisältävät valmiiksi määritellyt näytöt, matematiikan, raportoinnin ja laskelmat kansainvälisten standardien ja muiden testausmenetelmien mukaisesti.

Käytettävissä on muun muassa seuraavia käsittelymoduuleja:

  • FFT-analyysi

  • Tilausten seuranta-analyysi

  • Vääntö- ja pyörimisvärähtelyt

  • Kiertoradan analyysi

  • Ihmisen, käsivarren ja koko kehon värähtelyt.

  • Modaalitestaus ja modaalianalyysi

  • Tehon ja sähkön laadun analysointi

  • Luokan 1 äänitasomittari

  • Äänen teho

  • Äänen voimakkuus

  • Äänenlaatu

  • Jarrujen testaus

  • Polttomoottorin analysaattori

Sähkötehon analyysi ja sähkön laadun analyysi

Tehosovellusmoduuli tarjoaa suorituskykyisiä työkaluja tehon, harmonisten yliaaltojen ja niihin liittyvien parametrien laskemiseen. Yhdessä suorituskykyisen DAQ-laitteistomme kanssa se tarjoaa kokonaisratkaisun tehoanalyysiin, sähkön laatuun, sähköiseen liikkuvuuteen ja muihin tehoon liittyviin sovelluksiin.

Ainutlaatuisen järjestelmäarkkitehtuurin ansiosta ratkaisumme pystyy hoitamaan useita tehtäviä samassa laitteessa. Siinä yhdistyvät tehoanalysaattorin, paloanalysaattorin, dataloggerin, mittakaavion, vektoriskoopin, transienttitallentimen ja FFT-harmonianalysaattorin toiminnot. Se tarjoaa erilaisten signaalien (analogiset, digitaaliset, laskuri, CAN, video, ...) hankinnan ja tallentaa ne samanaikaisesti yhteen datatiedostoon.

Sähkötehon analyysi

Tehosovellusmoduuli tarjoaa kaikki tehoon liittyvät laskelmat ja toiminnot:

  • Yli 300 laskettua parametria

  • Tehoanalyysi 1-12-vaiheisille vaihtovirtajärjestelmille Tähtikolmio RMS-arvojen ja aaltomuodon laskeminen

  • Jännite, virrat (RMS, rm, ave) ja taajuus.

  • Teho, reaktiivisuus ja näennäisteho (P, Q, S, PF, cos phi jne.).

  • Särö ja särökertoimet (D, DH, QH, K, THD I, THD U)

  • Jaksoarvot, joissa on päällekkäisyyttä yksityiskohtaista viananalyysia varten

Sähkönlaadun analyysi

Sama tehomoduuli tarjoaa myös laskelmia ja visualisointia IEC-standardien mukaista sähkönlaadun analysointia varten. Toiminnallisuuksia ovat mm:

  • Class A Power quality Analyser according to IEC 61000-4-30

  • Harmoninen analyysi 150 kHz:iin asti IEC61000-4-7:n mukaisesti.

  • Välkyntä ja nopeat jännitteenmuutokset IEC61000-4-15:n mukaisesti.

  • Välkyntäpäästö IEC64000-21:n mukaan

  • Epäsymmetriset ja symmetriset komponentit (nolla-, positiivinen ja negatiivinen sekvenssi).

  • FGW-TR3:n mukaiset sähkönlaatua koskevat raportit

Muut ominaisuudet

  • Raakatietojen tallentaminen: Ohjelmistot ja laitteistot tarjoavat raakadatan tallennuksen jopa 1 MS/s nopeudella. Saatavilla on myös skopio- ja vektoriskooppinäkymät.

  • FFT-analyysi: Sama ratkaisu tarjoaa myös erittäin joustavan ja helppokäyttöisen FFT-analysaattorin. Se voi laskea ja visualisoida harmonisen FFT:n, täyden FFT:n ja 3D-vesiputous-FFT:n.

  • Transienttitallennus: Tallennin tarjoaa stream rajattomasti dataa ja matematiikan kanavia suoraan tietokoneiden kiintolevylle yli > 500 MB jatkuva stream rate. Analogisten, matemaattisten tai tehokanavien laukaiseminen on mahdollista - esim. jännitteen epätasapainon, taajuuspoikkeaman, jännitteen laskun jne. laukaiseminen.

FFT-analyysi (nopea Fourier-muunnos)

FFT-analysaattorimoduuli tarjoaa kaikki spektrianalyysitoiminnot, joissa on edistynyt keskiarvoistus, valittavissa oleva resoluutio (jopa 64000 viivaa) tai kaistanleveyden suora määritys (0,01 Hz). Useita kanavia voidaan näyttää samassa FFT-näytössä vertailun helpottamiseksi. FFT-ominaisuudet:

  • Useita kursoreita ja markkereita: tarjoavat helpon pääsyn merkittyihin taajuusarvoihin. Käytettävissä ovat vapaat, RMS-, Max-, sivukaista-, harmoniset ja vaimennusmerkinnät.

  • Laakerikursori: jota käytetään laakeritaajuuksien tunnistamiseen

  • Kirjekuori: Kuoren havaitseminen on menettely kuulalaakereiden vikojen varhaiseen havaitsemiseen.

  • Automaattinen ja ristiinkorrelaatio

  • Cepstrum

  • Lyhyen ajan FFT

Tilausten seuranta-analyysi

Tilausseurantamoduulin avulla on erittäin helppoa ottaa aika-aluetietoja ja muuntaa ne kulma- (tilaus-) alueeksi. Se voi poimia mikä tahansa määrä harmonisia yliaaltoja (amplitudi- ja vaihekulmat), jotka voidaan näyttää muodossa Bode-, Nyquist-, 3D FFT-, reaaliaikainen x-y- ja kiertoratapiirros.. Tasokuvan FFT näyttää selvästi herätevoimat, ominaistaajuudet ja kaikki resonanssit, mikä antaa selkeän kuvan koneen dynaamisesta käyttäytymisestä.

Mitä tahansa syötettä voidaan käyttää: mikrofoni, kiihtyvyysanturi, ja jopa vääntövärähtelymoduulin ulostulo (ks. jäljempänä). Patentoitu digitaalinen laskuritekniikka (Supercounter®) mahdollistaa erittäin tarkat ja toistettavat mittaukset. Tulokset esitetään 3D-värispektrogrammin ja 2D-kuvaajan avulla valitun järjestyksen ja vaiheen uuttamiseksi yli kierrosluvun.

Lisätietoja tilausten seuranta-analyysistä:

  • Tilausseuranta-analyysin ratkaisusivu

  • Tilaa Seuranta verkossa PRO-koulutuskurssi

  • Tilauksen seuranta Online Manual

  • Tilausten seuranta Webinaari

  • Pyörivien koneiden analysointi Webinaari

Tärkeimmät ominaisuudet

Tilausten seurantamoduulin ominaisuudet:

  • Yksinkertainen ja helppo asentaa

  • Erityinen uudelleennäytteenottomenetelmä terävää järjestyserottelua varten

  • Mittaaminen aika-alueella kaikkien hyötyjen säilyttämiseksi.

  • 2D-, 3D-vesiputous järjestys- tai taajuusalueella

  • Amplitudi, vaiheen uuttaminen

  • Uudelleenlaskenta jälkikäsittelyssä

  • Vaihesynkroninen kierrosnopeustulo 12,5 ns:n resoluutiolla

Lisätietoja saat tilausseuranta PRO -koulutuksen verkkokurssilta.

Vääntö- ja pyörimisvärähtelyt

The vääntö- ja pyörimisvärähtelymoduuli tarjoaa suoraviivaisen analyysin pyörivien akselien, vaihteistojen ja vastaavien pyörivien koneiden vääntövärähtelystä.

DAQ-järjestelmiemme erittäin tarkat digitaaliset laskuritulot, joiden patentoitu teknologia Supercounter® perustuu 102,4 MHz:n aikapohjaan, mahdollistavat pyörimis- ja vääntövärähtelykulmien ja -nopeuksien tarkan mittauksen ja laskennan suurilla kierrosnopeuksilla kahdesta akselien kummallekin puolelle asennetusta kooderista. Kummankin puolen pyörimissuunnan erotus on mitattavan akselin vääntövääntö.

Vakiokulmavirhe, epäkeskinen asennus ja anturivirheet voidaan kompensoida. Vaihteiden välityssuhteita tuetaan ja lisäsuodattimia voidaan käyttää. Useita vääntövärähtelymoduuleja voidaan yhdistää monimutkaisten vaihteistojen vääntövärähtelyn analysoimiseksi.

Roottorin tasapainotus

The roottorin tasapainotusmoduuli tarjoaa helppokäyttöisen työkalun yhden ja kahden tason tasapainotus kumoamaan ensimmäisen kertaluvun aiheuttamat värähtelyt.

Itse asennus on hyvin yksinkertainen. Kytke kulma- ja tärinäanturit. Moduuli opastaa sinut askel askeleelta tasapainotustoimenpiteiden läpi. Tallenna ensin ensimmäinen ajo ja lisää sitten koemassa sopivassa kulmassa. Vaiheet voidaan tarvittaessa toistaa. Kaikki tulokset ja raakatiedot tallennetaan datatiedostoon.

Tärkeimmät ominaisuudet

Roottorin tasapainotusmoduuli tarjoaa seuraavat ominaisuudet:

  • Ohjattu käyttöliittymä, joka opastaa sinua kaikissa vaiheissa.

  • Tilausseurantaan perustuva analyysiin perustuva tasapainotusmenetelmä.

  • Yksi- tai kaksitasoinen.

  • Moninkertainen tasapainotus kahteen suuntaan säästää aikaa (X, Y).

  • 2D-kuvaaja tasonäkymää varten.

  • RPM-kanava, jossa on väri-ilmaisin (rpm-alue).

  • Hälytysulostulo, jos nopeus ylittää ennalta määritetyn arvon.

  • Näyttää takoanturin aikasignaalin laukaisun asettamista varten.

  • Kaikkien ajojen (alku-, jälki-, jne.) 1. kertaluvun polaariset vektorikuvaukset.

  • Painon jakaminen.

  • Kiihtyvyys, nopeus ja siirtymä tallentimessa.

  • Aika-aluemittaus.

Äänitason mittaus

The äänitasomittarimoduuli voi laskea tyypilliset parametrit äänitasomittauksille yhdestä mikrofonista. Ratkaisua voidaan käyttää tyypillisenä äänitasomittarina A-, B-, C- tai D-painotuksella. Korkean dynamiikan 160 dB:n kaksois 24-bittisten SIRIUS DAQ -järjestelmiemme kanssa se täyttää helposti kaikki vaatimukset, jotka koskevat Luokan I äänitasomittari.

Moduuli tarjoaa reaaliaikaisia äänitasolaskelmia kansainvälisten standardien IEC61672, IEC60651 ja IEC60804 mukaisesti. Taajuus- ja aikapainotuksen voi laskea millä tahansa taajuus- ja aikapainotuksen yhdistelmällä. Tilastolliset arvot lasketaan koko alueelta tai asiakaskohtaisesti syötetyllä lohkokoolla.

Tärkeimmät ominaisuudet

Dewesoft-äänitasomittarimoduuli tarjoaa seuraavat ominaisuudet:

  • Reaaliaikainen kapeakaistainen FFT.

  • 1/1-, 1/3-, 1/12-, 1/24-taajuusspektri.

  • Yksinkertainen menetelmä, jolla voidaan poimia min/max/avg-arvot koko spektristä tai tietystä taajuusalueesta.

  • A-, B-, C-, D-painotus (taajuuspainotus).

  • Nopea, hidas ja impulsiivinen painotus (aikapainotus).

  • Leq-laskenta.

  • Äänitasomittari.

  • Nykyinen enimmäisäänitaso [dB].

  • Ekvivalentti äänitaso [dB].

  • Pulssipainotettu ekvivalenttiäänitaso [dB].

  • Absoluuttinen enimmäisäänitaso [dB].

  • Äänialtistus [dB].

  • Suurin ja pienin Lp-äänitaso.

  • Luokat 0, 1, 1, 1, 5, 10, 50, 90, 95 ja 90 dB.

Äänitehon mittaus

Äänitehomoduuli tukee mittauksia seuraavien standardien mukaisesti ISO 3741-, ISO 3744- ja ISO 3745-standardit.. Ohjelmisto laskee mikrofonien sijainnit äänilähteen koon ja konfiguraation (puolipallo, rinnakkaissärmiö, ...) mukaan.

Jos käytettävissä on vähemmän mikrofoneja kuin standardissa edellytetään, voit muodostaa ryhmiä ja vaihtaa sijaintia mittauksen aikana. Käyttäjää ohjataan mittauksen läpi vaihe vaiheelta. Raporttia varten on myös toistettavuuden tarkistus ja visualisointi kolmannen oktaavikaistan analyysin avulla.

Äänen voimakkuuden mittaus

Dewesoftin äänen intensiteetin mittausmoduuli on täydellinen työkalu äänen voimakkuuden mittaamiseen ja melulähteen määrittämiseen. Ratkaisu tarjoaa yksinkertaisen ja intuitiivisen mittausprosessin, mutta samalla äärimmäisen tarkkuuden ja alalla vertaansa vailla olevan mukautuvuuden. Kohokohdat:

  • Tuetut standardit: Iso 9614-1) ja skannausmenetelmän (Iso 9614-2) mukaisia: Noudattaa ääni-intensiteettiin perustuvaa äänitehon laskentaa - erillisten pisteiden menetelmä (Iso 9614-1) ja skannausmenetelmää (Iso 9614-2).

  • Verraton joustavuus: Kaikki on täydellisesti synkronoitu.

  • Laukaisukanavat: Automatisoi prosessi käyttämällä laukaisimia mittauksen aloittamiseen ja lopettamiseen. Liitä ja määritä laukaisukanava robottikäsivarresta.

  • Online/Offline-laskenta: Äänenvoimakkuus voidaan laskea verkossa tai jälkianalyysissä käyttäen molempien mikrofonien tallennettuja raakoja äänenpainesignaaleja.

  • Tuettu laitteisto: Integroidut kauko-ohjaustoiminnot mittausten ohjausta varten.

  • IEC 61672 kalibroitu: IEC 61672:n mukaisesti.

  • Äänilähteen nopea tunnistaminen: Tunnista melulähteet vaivattomasti helppokäyttöisen käyttöliittymän avulla.

  • Vaiheen kalibrointi: Suoraviivainen, automaattinen vaihekalibrointi ja -korjaus yhdellä napin painalluksella.

Äänenlaadun mittaus ja analysointi

Äänenlaadun mittaus on välttämätön väline menestyksekkääseen äänitekniikka. Se vastaa tarpeeseen arvioida empiirisesti, miten ihmiskorva havaitsee erilaisten koneiden tuottaman äänen. Työkalu auttaa sinua määrittämään, miten ääni havaitaan, virittämään koneesi äänen ja tekemään siitä käyttäjää miellyttävän sekä maksimoimaan markkinapotentiaalisi.

Kohokohdat:

  • Äänenvoimakkuuden laskenta: Akustiikka - äänekkyyden laskentamenetelmät - Zwicker-menetelmä ja Moore-Glassberg-menetelmä.

  • Normaalit yhtäläisen äänekkyyden tason ääriviivat: Laskenta ISO 226 -standardin mukaisesti ja siihen perustuen.

  • Terävyyden laskeminen: Se määritetään standardien iso 532-1 ja iso 532-2 mukaisesti.

  • Niveltymisindeksi, laajennettu: Puhehavainnon arviointi muiden äänien ollessa läsnä.

  • Puheen ymmärrettävyys: Puheen ymmärrettävyyden arviointimittari

  • Meluluokitus (NR): Käytetään Euroopassa sisätilojen melulähteiden luokittelussa.

  • Melukriteeri (NC): Käytetään Yhdysvalloissa sisätilojen melulähteiden luokittelussa.

  • Monauraalinen ja binauraalinen analyysi: Valitse haluamasi mittausmenetelmä ennen mittausta tai mittaa molemmat samanaikaisesti.

  • Ajallisesti muuttuvien ja pysyvien signaalien tuki: Ei rajoja erilaisissa käyttötapauksissa

Lisätietoja osoitteessa:

  • Äänenlaadun ratkaisusivu

  • Äänenlaatu online-käsikirja

Ihmiskehon värähtely

Dewesoftin ihmiskehon värähtelymoduulilla voidaan mitata värähtelyjen vaikutusta ihmiskehoon (koko kehon värähtelyt, käsivarren värähtelyt jne.). Mittaus on tarpeen työolosuhteissa, joissa altistutaan voimakkaalle tärinälle, koska on olemassa suuri mahdollisuus, että jotkin ihmiskehon osat voivat vaurioitua pysyvästi.

Ihmisen tärinämoduuli tuottaa mittauksia, joiden avulla voidaan päättää tällaisten vaurioiden riski. Moduuli on seuraavien standardien mukainen:

  • ISO 2631-1,

  • ISO 2631-5,

  • ISO 8041.

Ajoneuvojen testaus ja analysointi

DewesoftX tarjoaa useita sovellusmoduuleja ja ominaisuuksia ajoneuvojen täydelliseen testaukseen ja analysointiin. Näihin kuuluu laaja valikoima NVH-testiominaisuuksia. Tien kuormitustietojen vakiotallennuksen lisäksi on tarjolla seuraavat analyysimoduulit:

  • Paikannusmittaus: täydellinen GNSS-, IMU- ja INS-tuki sijaintiin ja orientaatioon perustuville testi- ja mittaussovelluksille, mukaan lukien suorakartoitus ja virtuaalinen 3D-polygoni.

  • ADAS: kehittyneet kuljettajan apujärjestelmät.

  • Kestävyystestaus ja tien kuormitus: suorituskyky- ja kestävyystestit testausalueilla, oikeilla teillä tai testilaitteilla ja simulaattoreissa.

  • Jarrutesti: taukotestien mittaus, validointi ja analyysi kansainvälisten standardien mukaisesti.

  • Jarrumelun testaus: määrittää jarrujen äänen ja vinkumisen lähteen.

  • Polttomoottorin analyysi: mitata ja analysoida polttomoottoreiden parametreja.

  • Sähköinen liikkuvuus: sähkö- ja hybridiautojen testaus, mukaan lukien akut, invertterit ja sähkömoottorit.

  • Ohiajomelu: mitata kaikenlaisten ajoneuvojen melupäästöjä kansainvälisten standardien mukaisesti.

  • Ajoneuvon dynamiikka: ajoneuvon manööveritesti.

Tietojen vienti ja raportointi

Vie tiedot jatkoanalyysiä varten muihin vakiomuotoisiin tiedostomuotoihin, esitykseen tarkoitettuihin elokuvatiedostoihin tai tee niistä kauniita PDF-raportteja.

Raportointityökalut

DewesoftX-ohjelmisto sisältää laajat PDF-tietojen raportointi- ja tulostusominaisuudet. Kun tiedot on analysoitu, voit luoda PDF-raportteja visuaalisista näytöistäsi yhdellä napsautuksella. Raportin luomiseen on käytettävissä useita vaihtoehtoja:

  • Tulostusmuoto ja -koko - valita useista vakiopaperiformaateista ja -kokoluokista

  • Raportin suuntautuminen - raportin suuntaus joko pysty- tai vaakasuunnassa

  • Yksi- tai monisivuinen raportti - luoda yksi- tai monisivuinen raportti

  • Otsikko - tulostaa ja määrittää sivun otsikon tulostusta varten

  • Kanavan asetus - voidaan myös sisällyttää raporttiin ja tulostaa dokumentointia varten.

Jokaisessa raporttinäytössä voidaan tallentaa mukautettu zoomausalue ja kursorin sijainti, jolloin voit tehdä kontekstimerkintöjä signaalin tiettyjen kohtien perusteella. Mukautettavan otsikon, alatunnisteen ja fonttikoon lisäksi useita sivuja voidaan liittää yhteen täydeksi raportiksi, jonka tulostuksen esikatselu on käytettävissä näytön vasemmassa reunassa, ja sisäänrakennetun sivusuunnittelijan avulla voit järjestellä sivuja uudelleen tai lisätä uusia sivuja hiiren oikealla painikkeella.

Tietojen vienti

DewesoftX tarjoaa laajat analyysiominaisuudet, ja se mahdollistaa tietojen viennin muihin suosittuihin ja vakiomuotoisiin tiedostomuotoihin:

  • MS Excel - tavallinen taulukkolaskentaohjelma

  • FlexPro - tehokas, helppokäyttöinen data-analyysiohjelmisto

  • Teksti/CSV ja ASCII - tabulaattorilla erotettu tekstitiedosto

  • Diademi - NI:n tehokas data-analyysiohjelmisto

  • Famos - signaalianalyysiohjelmisto

  • NSoft - NCode-tiedostomuoto Somat-ohjelmistoa varten

  • Matlab - Matlab-tiedostomuoto

  • Sony - Sony-nauhurin kanssa yhteensopiva formaatti

  • RPC III - Tiesimulaattorin testialustan käyttämä MTS-tiedostomuoto

  • Comtrade - käytetään sähkö- ja energiamarkkinoilla

  • UNV - yleinen tiedostomuoto

  • WAV - standardi äänitiedostomuoto

  • KML - GPS-vienti polun tarkastelemiseksi Google Earthissa

  • BWF - monikanavainen aaltotiedostomuoto

  • ATI - natiivi iDeas-muoto dynaamiseen signaalianalyysiin

  • SDF - LMS- ja Prosig-ohjelmistojen käyttämät

  • WFT - Nicolet-tiedostomuoto

  • CSV - CAN-viestien vientiä varten

  • TDF - LMS-ohjelmiston määrittelemä ja käyttämä tiedostomuoto

  • IFile CA [*.ifl] - Polttotietojen vienti AVL Concerto -yhteensopivaan AVL Concerto -versioon.

  • ASAM ODS ja MDF - ASAM-organisaation avoimet datapalvelut ja mittaustietomuotoilu (Open Data Services and Measurement Data Format)

  • TAFFmat - TEAC Data Acquisition -tiedostomuoto

  • Winplot [*.sun] - Winplotin kanssa yhteensopiva dataformaatti, joka on tehokas graafinen analyysityökalu, jonka avulla käyttäjä voi luoda näyttöjä rajoittamattomista tietomääristä.

Mukautettuja tietojen vientimalleja voidaan määritellä ja ne voidaan suorittaa, kun DewesoftX lopettaa viennin. Tämä työkalu on optimaalinen raporttien tuottamisen automatisointiin.

Reaaliaikainen Excel-vienti

Excelin tavallisesta tiedonvientitoiminnosta poiketen, toiminto Excel Writer -lisäosa mahdollistaa numeeristen ja tekstimuotoisten Dewesoft X -tietojen kirjoittamisen reaaliaikaisesti Microsoft Exceliin. Voit valita laukaisukanavan ja määrittää, mitkä kanavat kirjoitetaan Exceliin.

Aina kun laukaisin laukeaa, tiedot kirjoitetaan Exceliin, ja ne voidaan näyttää välittömästi: esimerkiksi näyttää kaaviossa tai tehdä reaaliaikaisia laskutoimituksia (esim. tarkistaa arvot, käyttää ehdollista muotoilua jne.). Lisäosa vaatii Excel 2007:n tai uudemman version.

Vie videoksi

Sanotaan, että kuva kertoo enemmän kuin 1000 sanaa. Kuinka paljon video on arvokas? Voit viedä minkä tahansa määritellyn näytön kaikkine visuaalisine ohjauksineen videotiedostoksi. Tämä on erittäin kätevä työkalu esityksiä varten. Videon vientimoottori tarjoaa sinulle mahdollisuuden määrittää:

  • Valitse aikaväli: voit tulostaa koko datatiedoston tai vain valitun aikavälialueen.

  • Lähtötarkkuus: viedyn videotiedoston tulostustarkkuus.

  • Kuvataajuus: aseta viedyn videotiedoston haluttu kuvataajuus.

  • Toistonopeus: datatiedoston toistonopeus.

  • Äänikanava: voit valita äänikanavan, joka sisällytetään vietyyn videotiedostoon, jos sellainen on käytettävissä.

  • Pakkausasetukset: virittää pakkauksen asetukset tulostusvideotiedostoa varten.

Tekstiviesti- ja sähköposti-ilmoitukset

Aina kun tiedonkeruujärjestelmä sijaitsee etäsijainnissa, voit käyttää Sendmail-lisäosaa erilaisten ilmoitusten ja hälytysten lähettämiseen järjestelmän tilasta sähköpostitse tai tekstiviestillä (käyttämällä kolmannen osapuolen E-mail to SMS -palvelua).

Anturin 1 lämpötila on liian korkea!

Voit määrittää tavallisia Dewesoft X -hälytyksiä, ja kun hälytys laukeaa, ilmoitus lähetetään määritettyyn sähköpostiosoitteeseen (yhdelle tai useammalle vastaanottajalle) ja tekstiviestinä (jos käytät sähköpostista tekstiviestiksi -palvelua).

Useita hälytysrajoituksia voidaan määrittää. Yhdistelmiä on lähes loputtomasti.

Kehitä, laajenna, automatisoi

Laajat ja ystävälliset API:t kehittäjille, jotka voivat laajentaa ja automatisoida ohjelmistoa.

Unohda ohjelmointi ...

Keskeinen arvomme on pyrkiä yksinkertaisuus, käytettävyys, ja helppokäyttöisyys. Kaikki DewesoftX:ssä on visuaalista ja yksinkertainen vedä ja pudota käyttöliittymä. Kaikki muutokset näkyvät reaaliajassa. DAQ-järjestelmiemme tietojen hankkiminen, visualisointi, analysointi ja tallentaminen ei vaadi ohjelmointia.

Työskentely laitteistomme DAQ-laitteiden kanssa on helpompaa kuin pyöräily. Kaikki on tiiviisti integroitu ja toimii saumattomasti heti laatikosta. Plug and play -laitteisto, anturien automaattinen tunnistus ja automaattinen kanavien asetus ovat vain muutamia monista ominaisuuksista, jotka tekevät DewesoftX:stä markkinoiden suosituimman tiedonkeruuohjelmiston.

... Ellei sinun tarvitse!

Älä anna DewesoftX-ohjelmiston yksinkertaisuuden hämätä. Ohjelmisto ei koskaan rajoita luovuuttasi ja vapautta edistyneeseen ja mukautettuun analyysiin.

Ohjelmistoon rakennettu kehittynyt matematiikka kattaa 99 % kaikista mittaus- ja analyysitarpeistasi. Älä tuhlaa aikaasi johonkin, joka on jo ratkaistu tuhat kertaa. Jäljelle jäävää 1 %:a varten DewesoftX tarjoaa useita tapoja laajentaa ja automatisoida ohjelmistoa omilla toiminnoilla:

  • C++-skripti - Dewesoftissa käytettävissä oleva ohjelmointirajapinta, joka mahdollistaa skriptien kirjoittamisen Dewesoft-kanavien päälle. Sen avulla voidaan muuntaa pitkiä kaavoja, joissa on paljon syötteitä, pieniksi moduuleiksi, jotka ovat helposti skaalautuvia.

  • Liitännäiset - DewesoftX:n avoin arkkitehtuuri mahdollistaa toiminnallisuuden helpon laajentamisen kirjoittamalla omia lisäosia. Kirjoita mukautettua matematiikkaa, visuaalisia ohjaimia, tietojen vientiä ja lähes mitä tahansa muuta haluamaasi.

  • Sekvensseri - DewesoftX sisältää tehokkaan sekvensserin, jossa on ohjelmointituki ohjelmistojen ja testien automatisointiin ja laajentamiseen.

  • DCOM - kirjoita oma sovellusohjelmistosi ja käytä DCOM:ää DewesoftX API:n kutsumiseen ja käytä Dewesoft DAQ-laitteita tiedonkeruun suorittamiseen puolestasi.

Lue lisää siitä, miten DewesoftX-tiedonkeruuohjelmistoa voidaan laajentaa ja automatisoida käytettävissä olevien kehittäjätyökalujen avulla.

Lovedby Many Engineers

Jälleen kerran kiitos kaikista uusista ominaisuuksista, jotka sisältyvät DewesoftX:ään. Se on jo nyt fantastinen tuote, ja se ansaitsee tulla tiedonkeruuohjelmistojen Microsoft Wordiksi.

Ohjelmiston, laitteiston ja Polygon-liitännäisen yhdistelmä on todella hieno. Ja kaiken lisäksi voimme käyttää sitä niin moniin asioihin. Tämä on juuri sitä, mitä olemme etsineet!

Me nautimme Dewesoft-tiedonkeruulaitteiden ja niiden ohjelmistojen käytöstä. Pidän sitä tiedonkeruun Porsche 911:nä (unelma-autoni/unelmiemme testilaitteisto).

Hyvä Dewesoft, käytän jälleen Time ODS -moduulia energiamuuntajatutkimukseen. Testi on erittäin nopea ja tarjoaa ainutlaatuisen tavan visualisoida toimintatiloja. Saimme näyttäviä tuloksia.

FAQUsein kysytyt kysymykset

Liittyvät tuotteet

Katso ja selaa toisiinsa liittyviä ja yhteensopivia tiedonkeruutuotteita.
