Команда Dewesoft рада объявить о выпуске DewesoftX 2021.4. В этой новой версии существенно улучшена функциональность маркеров, реализован новый способ взаимодействия с Microsoft Word для создания подробных отчетов, а также расширены пределы каналов для более легкого обнаружения важных показаний. Ознакомьтесь с обновлениями:

Как обычно DewesoftX 2021.4 — это БЕСПЛАТНОЕ обновление для всех текущих пользователей Dewesoft. Вы можете скачать последнюю версию в нашем центре загрузок.

Маркеры обработки

Связанные маркеры обработки были полностью модернизированы, что позволило значительно повысить производительность и в то же время добавить новые функции. Обновление включает улучшенные маркеры БПФ, доступные в виджете 2D-графика, а также поддержку специальных каналов вывода маркеров для экспорта и анализа показаний маркеров.

Расширенные функции маркеров, такие как поиск пиков и интерполяция значений, возможность использования скалярных каналов для управления положением маркеров, а также совершенно новые маркеры вырезания векторов и триггера открывают широкие возможности для анализа самых разных данных.

DewesoftX processing markers in action

Маркеры обработки в действии

Набор маркеров 3D-графика тоже расширен и теперь включает вырезание гармоник по осям X и Y, а также максимальный и свободный маркеры. Маркеры БПФ полностью связаны со всеми маркерами вырезания, что позволяет выполнять визуализацию одновременно в 2D- и 3D-пространстве. Теперь все маркеры можно перемещать с помощью клавиатуры для точного позиционирования при извлечении из данных гармоник и других параметров.

Не забудьте установить новые маркеры при обновлении предыдущих версий DewesoftX.

Надстройка для отчетов Microsoft Word

Принимая во внимание расширенные требования к отчетам, Dewesoft предлагает надстройку для Microsoft Word, которая станет мостом между двумя приложениями. Создавая отчеты, вы сможете легко интегрировать в них данные, полученные с помощью DewesoftX.

Microsoft Word reporting with DewesoftX data acquisition software

Обновление виджета в Word из DewesoftX

Вы можете скопировать и вставить в Word любой виджет, создав динамическую связь между двумя документами. После этого любые изменения, внесенные в файлы Dewesoft, можно будет автоматически применить к связанному документу Word одним нажатием кнопки.

К одному документу Word можно привязать несколько файлов данных, что позволяет создавать комплексные отчеты. Если для отчета требуются дополнительные пояснения, необходимый файл можно автоматически загрузить в Dewesoft, выбрав соответствующий виджет и нажав кнопку открытия в Word.

Улучшенный селектор каналов экрана измерений

Селектор каналов также претерпел ряд изменений, которые позволяют упростить поиск и отображение нужных каналов. Перед началом работы вы можете выбрать, какие каналы нужно отобразить: все доступные каналы, каналы, которые можно назначить выбранному виджету, или только сохраненные каналы. При переключении между виджетами остаются прежними как отображение группы каналов (развернуты или скрыты), так и положение ползунка в списке.



Новые возможности селектора каналов

Теперь вы можете выполнять новые групповые действия, например свернуть или развернуть все группы каналов, а также очистить каналы для виджета, группы виджетов или всего экрана, что упрощает быстрое обновление виджетов. Функция «Добавить в следующий слот» также позволяет быстрее добавлять каналы в новые виджеты, как показано в примере выше.

Расширение пределов канала

Пределы канала — простой и удобный способ узнать, когда показания достигают нежелательных значений. Мы улучшили существующие функции, чтобы ускорить настройку и упростить обнаружение непредусмотренных ситуаций.

Если каналу назначены новые предупредительные/критические пределы, уведомление о превышении будет появляться до следующего изменения состояния канала. Также можно установить временной период, по истечении которого уведомление будет автоматически удалено. Для лучшей прослеживаемости аварийные сообщения фиксируются в журнале регистрации аварийных сигналов.

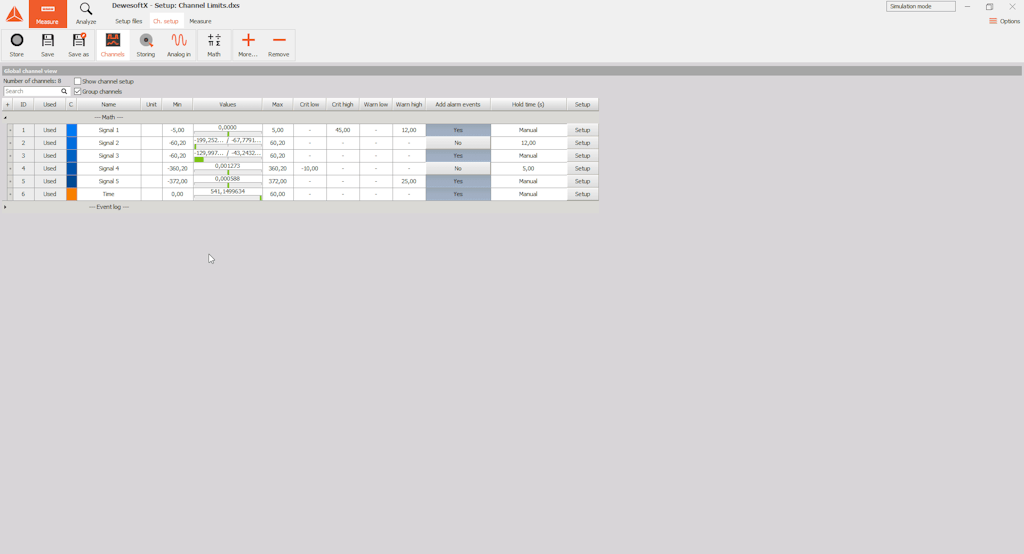

DewesoftX interaction with channel limits

Взаимодействие с пределами канала

Теперь, чтобы ускорить отображение данных, DewesoftX может автоматически маркировать показания цифровых счетчиков разными цветами или отмечать ограничительные линии на рекордере, как показано в примере выше.

Обновление модуля БПФ-анализа

Обновление модуля БПФ-анализа включает тщательную проработку пользовательского интерфейса, который объединяет все новые функции, чтобы вам было удобнее использовать один из самых популярных инструментов DewesoftX.

В версии 2021.4 анализ БПФ теперь поддерживает ссылочное поле взаимного спектра с возможностью поиска, что упрощает настройку систем с большим количеством каналов. Кроме того, функциональные возможности вычислений расширились за счет поддержки извлечения нецелочисленных гармоник и понятного инструмента выбора стандартных выходных единиц СИ.

Поддержка многокадрового стандарта J1939

Новые разработки на рынке электромобилей устанавливают стандарты связи между автомобилем и зарядным устройством. Одним из них является GB/T 27930, китайский стандарт протоколов связи между внешним проводящим зарядным устройством и системой управления батареями электромобилей.

Стандарт использует шину CAN с многокадровыми сообщениями J1939. Для поддержки этого стандарта CAN-модуль DewesoftX был обновлен и расширен. До сих пор поддерживались только отдельные сообщения размером до 64 бит. В связи с расширением эта функция доступна в качестве стандартной, и любой файл J1939 DBC, содержащий многокадровые сообщения, будет автоматически распознан, а его сообщения импортированы и декодированы должным образом. Также становится возможным декодирование сообщений NMEA2000.

DewesoftX multiframe messages from DBC file

Многокадровые сообщения из файла DBC импортируются автоматически

Прочие обновления

DewesoftX CFC filter setup

Настройка фильтра CFC

DewesoftX 2021.4 — это бесплатное обновление для всех пользователей Dewesoft. Программа совместима со всеми системами сбора данных Dewesoft. Вы можете загрузить его из центра загрузок, где также находится журнал изменений, включающий описание всех второстепенных улучшений и исправлений.
