OBSIDIAN®Регистратор данных и встроенная система сбора данных

Что такое OBSIDIAN®

OBSIDIAN® - это универсальные устройства сбора данных, которые ознаменовали собой значительную инновацию в системах сбора данных: появление ARM-процессор с низким энергопотреблением. Этот шаг вперед основан на передовых технологиях, обычно используемых в мобильных устройствах, что позволяет встроенному процессору ARM эффективно выполнять сложные операции при минимальном потреблении энергии.

На устройствах OBSIDIAN® работает наше новое программное обеспечение для сбора данных DewesoftRT на базе операционной системы Linux. Процессор ARM позволяет устройствам OBSIDIAN® обеспечить беспрецедентную гибкость. Сочетание ОС Linux, технологии ARM CPU и DewesoftRT позволяет адаптировать OBSIDIAN® для различных целей, включая:

• Система сбора данных

• Автономный регистратор данных

• Система управления в реальном времени

• Система формирования сигнала с возможностью подключения к облаку или Индустрии 4.0

Возможности применения безграничны, и это только начало. Устройства OBSIDIAN® постоянно получают бесплатные обновления программного обеспечения и прошивки, в которых появляются новые функции и возможности. В соответствии с нашими традициями, мы по-прежнему прислушиваемся к мнению наших клиентов и используем их отзывы в качестве ориентиров для наших исследований и разработок. OBSIDIAN® - это не просто система сбора данных, это динамичная платформа, способная к постоянному развитию и расширению.

Автономный режим регистратора данных

При настройке на автономную работу в режиме регистратора данных устройства OBSIDIAN® обеспечивают универсальное хранение данных непосредственно на устройстве с помощью нескольких опций:

• 4 ГБ встроенного SSD-накопителя для быстрого и эффективного сохранения данных.

• Слот для карт памяти SD позволяет добавлять дополнительные накопители объемом до 1 ТБ, обеспечивая достаточно места для сбора большого количества данных.

• Порт USB Type-C позволяет подключать внешние жесткие диски, что еще больше расширяет возможности хранения данных.

Регистраторы данных OBSIDIAN® способны работать с широким спектром входных каналов при максимальной частоте дискретизации, что делает их идеальным решением для различных задач регистрации данных.

Кроме того, программное обеспечение регистратора данных DewesoftRT включает в себя множество стандартных функций для хранения данных, в том числе:

• Сохранение по триггеру, позволяющее автоматически сохранять данные при выполнении определенных условий. Триггерное сохранение может работать с любым входным каналом, включая канал шины CAN.

• Возможность сохранения данных в одном или нескольких файлах.

Любой желающий может просматривать и анализировать сохраненные файлы данных с помощью прилагаемого Программное обеспечение DewesoftXЭто отмеченный наградами инструмент для сбора данных и обработки сигналов.

Несколько вариантов шасси

OBSIDIAN® предлагает несколько вариантов шасси, предназначенных для различных областей применения:

• OBSIDIAN® R8: Шасси OBSIDIAN® R8, разработанное для проведения различных испытаний, может быть установлено практически в любом месте. Шасси может похвастаться Защита IP50 и может работать в -10°C до 50°C диапазон температур. Некоторые варианты конфигурации позволяют работать при температуре от -40°C до 85°C. OBSIDIAN® R8 может содержать до 8 плат усилителей сигнала.

• OBSIDIAN® R8w: Разработано для работы в полевых условиях и в самых жестких условиях тестирования. С этим вариантом шасси ваши данные будут в надежных руках. Разработан для работы в самых жестких условиях. Оно оснащено IP67-rated шасси, устойчивое к воздействию пыли и воды. Он безупречно работает при экстремальных температурах от -40°C до 85°CВыдерживает удары до 75G и соответствует стандартам MIL-810F по виброустойчивости. Это гарантирует безопасность ваших измерений независимо от условий эксплуатации. OBSIDIAN® R8w может вмещать до 8 плат усилителей сигнала. Это шасси также оснащено встроенным модулем WiFi и модулем GPS/GNSS с частотой 10 Гц.

• OBSIDIAN® R12: Этот вариант шасси, совместимый с 19-дюймовой стойкой, предназначен для приложений с большим количеством каналов и больше подходит для применения в помещениях, например, для интеграции в тестовые стенды. Шасси R12 предлагает Защита IP30 и может работать при -10°C до 50°C температура. Некоторые варианты конфигурации позволяют работать при температуре от -40°C до 85°C. Шасси OBSIDIAN® R12 вмещает до 12 плат усилителей сигнала. Любые существующие IOLITE® R12 Шасси можно модернизировать до уровня OBSIDIAN, просто заменив слот ворот IOLITE на ворота OBSIDIAN.

Сравните технические характеристики всех систем на Страница технических характеристик OBSIDIAN®.

Простое расширение числа каналов

Увеличение количества каналов - простая задача благодаря функции расширения EtherCAT®. Просто подключив дополнительные системы сбора данных, такие как КРИПТОН, ИОЛИТ®, или другого устройства OBSIDIAN®, вы сможете легко расширить возможности своей системы. Прелесть этой системы заключается в ее простоте и эффективности: системы можно расширять, используя топологию "гирлянда", то есть для подключения каждого устройства вам понадобится всего один кабель.* . Один кабель обеспечивает все - питание, синхронизацию и передачу данных между устройствами.

Такая конструкция упрощает масштабирование системы сбора данных и сводит к минимуму беспорядок и сложность управления несколькими соединениями. Если вы хотите добавить больше каналов для всестороннего сбора данных или адаптироваться к растущим требованиям проекта, этот оптимизированный подход позволит вам быстро и легко расширить систему.

* Для расширения OBSIDIAN с помощью IOLITE или другого OBSIDIAN требуется источник питания через 2-контактный разъем питания.

Двойной EtherCAT® шина данных

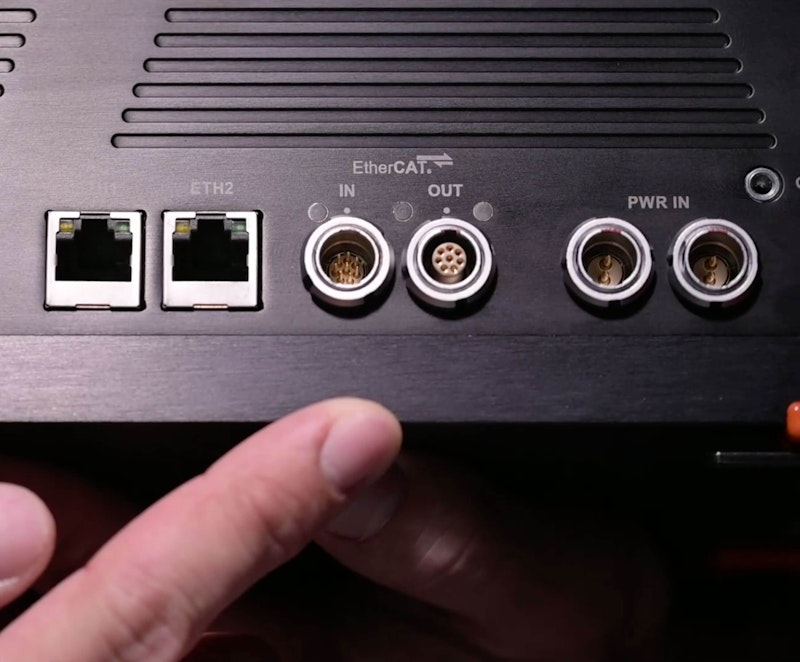

Устройства OBSIDIAN® имеют две полностью независимые системы шин EtherCAT®, работающие параллельно.

Основная шина

В режиме внешнего ведущего устройства основная шина выполняет сбор данных с точной синхронизацией по времени. Она подключается к ПК, на котором установлено программное обеспечение для сбора данных DewesoftX, и передает многочисленные входные и выходные каналы с высокой скоростью непосредственно на жесткий диск ПК.

Вторичная шина

Вторичная EtherCAT®-шина OBSIDIAN® служит для двух целей:

1. Он выступает в качестве интерфейса с низкой задержкой для любых EtherCAT-совместимых контроллеров реального времени сторонних производителей, включая NI Labview, Beckhoff Twincat, MTS FlexTest и Acontis. Это обеспечивает бесшовную интеграцию с различными системами управления реального времени.

2. Он также может служить дополнительной шиной для создания резервной системы сбора данных в критически важных приложениях DAQ, повышая надежность и целостность данных в средах, где потеря данных недопустима.

Регистрация данных по CAN и CAN-FD

Устройства OBSIDIAN® способны регистрировать и декодировать потоки CAN и CAN FD через следующие соединения:

• Встроенные порты шины CAN:

  • На задней панели систем OBSIDIAN расположены два встроенных порта шины CAN.

  • Эти порты поддерживают стандартные данные CAN 2.0b, но не совместимы с более высокоскоростными шинами CAN FD.

• Плата расширения IOLITEir 4xCAN-FD:

  • Эту карту можно вставить в любой доступный слот для карт памяти.

  • Он поддерживает скорость передачи данных до 5 Мбит/с при использовании одной шины или до 2 Мбит/с при одновременном использовании всех четырех каналов шины.

  • Все четыре канала обратно совместимы с CAN 2.0.

Кроме того, OBSIDIAN® поддерживает протоколы OBDII и XCP/CCP, когда он настроен на работу в качестве стандартной системы сбора данных, подключенной к программному обеспечению DewesoftX.

Когда OBSIDIAN® работает в режиме автономного регистратора данных, встроенное программное обеспечение DewesoftRT позволяет регистрировать сырые потоки данных CAN и декодировать до 100 каналов шины CAN (включая SAE J1939) в режиме реального времени. Декодированные каналы могут быть использованы в условиях триггера. Все необработанные данные шины CAN также могут быть декодированы в автономном режиме с помощью программного обеспечения DewesoftX.

Объединение сбора данных и управления в реальном времени

Исторически сбор данных и управление в реальном времени существовали в разных мирах и не пересекались. Контроллеры, в том числе системы ПЛК, ставили во главу угла быстрое реагирование на события, а запись данных была второстепенной функцией. В то же время системы сбора данных фокусировались на скорости записи, полностью игнорируя управление в реальном времени.

Однако многие приложения требуют наличия обеих функций. Например, испытательные стенды требуют точного формирования и обработки сигналов, а также управления в режиме реального времени. Для интеграции приборов DAQ и ПЛК требовались избыточные кабели, каждый из которых предназначался для определенного сигнала.

Появление систем на базе Dewesoft EtherCat, таких как OBSIDIAN, ИОЛИТ, и SIRIUS RT изменила ситуацию, предложив две независимые шины данных EtherCAT. Благодаря этому новшеству одна шина может использоваться для высокоскоростного сбора данных с буферизацией, а другая - для передачи данных с низкой задержкой на сторонние контроллеры.

В современных приборах Dewesoft между ПЛК и DAQ требуется только одна шина данных, что значительно снижает сложность кабелей. Это не только упрощает установку, но и позволяет избежать ненужного аналого-цифрового оборудования на стороне контроллера. Системы Dewesoft элегантно объединяют управление и сбор данных, раз и навсегда решая проблему интеграции DAQ и управления в реальном времени.

Эта функция доступна для любого программного обеспечения контроллеров сторонних производителей с включенным ведущим устройством EtherCAT. Системы Dewesoft могут легко командовать и управлять, например, исполнительными механизмами.

Времена, когда требовались две независимые системы, прошли - Dewesoft делает все.

Применение OBSIDIAN®

Поскольку системы OBSIDAN® очень универсальны и гибки, они подходят для решения широкого спектра различных задач тестирования. Сценарии охватывают все: от регистрации данных, формирования и обработки сигналов до управления в режиме реального времени.

Вот некоторые распространенные области применения устройств OBSIDIAN®, в которых они используются сегодня:

• Прочность и данные о дорожной нагрузке: Снимайте профили дорог и воспроизводите данные на MTS или другом стенде для испытания на прочность с помощью того же устройства.

• СТРУКТУРНЫЕ ИСПЫТАНИЯ: Полевые структурные испытания различных транспортных средств и тяжелой техники.

• МОНИТОРИНГ: Долгосрочный мониторинг и регистрация данных различных сигналов: напряжения, деформации, вибрации, температуры, тока и т.д.

• ФОРМИРОВАНИЕ СИГНАЛА: Выходные сигналы в реальном времени через аналоговый выход, шину CAN, XCP on Ethernet и EtherCAT. Удобный вывод измеренных данных и их передача на устройства сторонних производителей.

• Мониторинг флота: Удобное наблюдение и мониторинг нескольких параметров вашего автопарка, включая местоположение с помощью встроенного датчика GPS/GNSS.
