SIRIUS® XHS
Высокоскоростная система сбора данных
Сетевые коммутаторы DS-LANБыстрые многопортовые коммутаторы Ethernet с синхронизацией PTPv2
Коммутаторы DS-LAN - это высокоскоростные многопортовые Ethernet-коммутаторы, разработанные для поддержки синхронизации по протоколу IEEE1588-2008 (PTPv2), специально для использования с системами сбора данных Dewesoft. Эти коммутаторы обеспечивают быструю передачу данных и представляют собой удобное решение для объединения нескольких устройств DAQ.
Особенности
Быстрая передача данных
Сетевые коммутаторы передают данные со скоростью в диапазоне от 100 Мбит до 10 Гбит. Так, можно выбрать наиболее подходящую скорость передачи: 100 Мбит, 10 Гбит, 5 Гбит, 2,5 Гбит и 1 Гбит.
До 18 портов
На передней панели коммутатора DS-18xLAN находятся 12 портов 2.5GbE и различные соединители, а на задней — 4 интерфейса 2.5GbE и 2 порта SFP 10GbE.
Синхронизация PTPv2
Для беспрепятственной синхронизации данных с нескольких устройств DAQ все наши сетевые коммутаторы поддерживают синхронизацию времени PTPv2.
Пассивное PoE
Промышленные сетевые коммутаторы DS-LAN поддерживают функцию Power over Ethernet (пассивное PoE), с помощью которой можно подавать питание на 12 устройств.
Два типа разъемов
Вам больше не нужно выбирать между бюджетными разъемами RJ45 и надежными разъемами Lemo: коммутаторы DS-LAN оснащены и теми, и другими.
Передача данных по оптоволоконному кабелю
Благодаря расположенным на задней панели разъемам SFP к коммутатору можно подключить оптоволоконный кабель, то есть устанавливать системы на более далеко друг от друга или использовать их в жестких условиях с помехами.
Удобство монтажа
Шасси DS-LAN соответствует стандартному форм-фактору системы SIRIUS modular, то есть полностью совместимо с системами SIRIUS® и приспособлениями для монтажа.
Качество Dewesoft и 7-летняя гарантия
Воспользуйтесь преимуществами нашей 7-летней гарантии. Системы сбора данных Dewesoft изготавливаются в Европе и отвечают самым строгим стандартам качества. Кроме того, мы оказываем бесплатную техническую поддержку.
Ваши вложения в решения Dewesoft будут защищены на протяжении многих лет.
Обзор сетевых коммутаторов DS-LAN
Сетевые коммутаторы предлагают широкие возможности подключения устройств сбора данных (DAQ) с поддержкой Ethernet. С помощью Синхронизация PTPv2 и Питание через Ethernet (пассивное PoE, совместимое с 802.3at, 802.3bt), эти коммутаторы упрощают процесс подключения, требуя всего один кабель для питания, подключения и синхронизации устройств DAQ, таких как SIRIUS XHS, SIRIUS XHS-PWR, OBSIDIAN и др.
Благодаря мощным источникам питания DS-18xLAN может питать до двенадцати устройств сбора данных Dewesoft, а DS-6xLAN - до четырех. Высокоскоростное соединение, достигающее 10 Гбит/с, также обеспечивает достаточную пропускную способность, что очень важно для работы с системами с большим количеством каналов и высокой частотой дискретизации (до 15 MS/s).
DS-18xLAN
DS-18xLAN - это 18-портовый сетевой коммутатор, поддерживающий высокоскоростное подключение со скоростью до 10 Гбит/с. Он оснащен механизмом синхронизации PTPv2 и предлагает опцию пассивного PoE для питания внешних Ethernet-устройств.
На передней панели расположены двенадцать портов 2,5 GbE с пассивной опцией PoE. На задней панели расположены 4 порта 2,5 GbE с разъемами RJ45 и 2 слота SFP со скоростью передачи данных до 10 Гбит/с.
Существует три варианта разъемов на передней панели:
DS-18xLAN-L1B: Двенадцать 8-контактных разъемов LEMO 1B
DS-18xLAN-RJ45: двенадцать разъемов RJ45
DS-18xLAN-RJ45-L1B: шесть разъемов RJ45 и 6x 8-контактных разъемов LEMO 1B
По умолчанию для пассивного PoE на портах передней панели с разъемами LEMO опция пассивного PoE включена, а на портах передней панели RJ45 опция пассивного PoE выключена. Опция пассивного PoE также может быть настроена пользователем для каждого порта.
Ограничение тока 2,3 А для каждого порта на передней панели позволяет подключить до 12 устройств SIRIUSi-XHS-PWR, работающих в режиме PWR+DATA+SYNC, по одному кабелю.
DS-6xLAN
DS-6xLAN — 6-портовой Gigabit сетевой коммутатор с 4 downlink-портами на передней панели и 2 uplink-портами на задней панели.
Downlink-порты могут использоваться либо в качестве защищенных разъемов LEMO, либо разъемов Ethernet RJ45 с передачей питания и данных.
Uplink-порты всегда используются в качестве разъемов RJ45.
Доступны две модели сетевых коммутаторов DS-6xLAN:
DS-6xLAN-L1B: downlink-порты оснащены 8-контактными разъемами LEMO 1B с передачей питания и данных. Uplink-порты являются разъемами RJ45.
DS-6xLAN-RJ45: downlink-порты оснащены разъемами RJ45. Uplink-порты так же являются разъемами RJ45.
100% совместимость с нашими DAQ
Раскройте весь потенциал вашего сбора данных с помощью сетевых коммутаторов Dewesoft DS-LAN - идеального решения для вашей экосистемы Dewesoft. Разработаны для гармоничной работы с нашими новейшими системами DAQ - SIRIUS XHS, SIRIUS XHS-PWR, и OBSIDIAN.
Безупречная совместимость
Подключайтесь с уверенностью! Коммутаторы DS-LAN разработаны для полной совместимости с системами сбора данных Dewesoft, обеспечивая эффективное и надежное подключение. Приобретая эти коммутаторы, вы не просто покупаете продукт, вы улучшаете всю систему.
Распространяйте с легкостью
Упростите свою настройку! Сетевые коммутаторы DS-LAN - это ответ на вопрос об удобном распределении устройств DAQ. Сведите к минимуму заботы о прокладке кабелей и позвольте коммутаторам DS-LAN грамотно распределить устройства сбора данных, чтобы вы могли сосредоточиться на результатах, а не на настройке.
Синхронизация по точкам
Оцените синхронность каждого измерения. Благодаря полностью интегрированной синхронизации PTPv2 наши коммутаторы DS-LAN обеспечивают не только распределение данных, но и их идеальное согласование во времени, обеспечивая высочайшую точность многоканальных измерений.
Применения
Сетевые коммутаторы DS-LAN подходят для решения различных задач:
построения крупномасштабных систем сбора данных и расширения количества каналов до сотен и даже тысяч каналов входа-выхода;
распределения систем сбора данных и устранения проблем с дальностью расстояния между конструкцией и системами измерения (то есть случаев, когда комната управления сильно удалена от стенда);
проведения испытаний, в которых требуется широкая полоса пропускания;
подключения и синхронизации различных сетевых приборов (систем сбора данных, камер и других) с синхронизацией по протоколу PTPv2.
DS-CAM PoE Splitter - cподключение камер DS-CAM к коммутатору DS-18xLAN
DS-CAM PoE Splitter - это мощный аксессуар, предназначенный для расширения возможностей сетевого коммутатора DS-18xLAN, добавляющий пассивную функцию Power over Ethernet (PoE) для беспрепятственной интеграции камер.
С помощью этого сплиттера камеры DS-CAM могут подключаться непосредственно к коммутатору DS-18xLAN без необходимости разделения кабелей питания и передачи данных, что делает установку нескольких камер более быстрой и эффективной.
Ключевые преимущества:
Удобное подключение - питание и данные объединены в одном кабеле, что упрощает настройку.
Быстрая интеграция нескольких камер - простое подключение нескольких камер DS-CAM без дополнительных проводов.
Синхронизация PTPv2 - обеспечивает точную синхронизацию через сетевое соединение.
Встроенная защита питания - обеспечивает стабильное напряжение 24 В на выходе, независимо от входного напряжения (9В-48В), гарантируя безопасность камеры.
DS-CAM PoE Splitter упрощает развертывание и синхронизацию нескольких камер, повышая гибкость приложений для тестирования и измерений.
Узнайте больше о Камеры Dewesoft DS-CAM.
Сопутствующие продукты
Ознакомьтесь с сопутствующими и совместимыми продуктами для сбора данных.

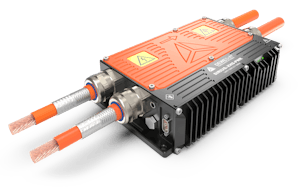

SIRIUS® XHS-PWR
