Что такое шумомер?

Шумомеры применяются для проведения акустических измерений. Уровень звука — это логарифмическая величина эффективного звукового давления относительно эталонного значения, выражаемая в децибелах (дБ) сверх стандартного эталонного уровня. Шумомер — это прибор (как правило, переносной) для проведения стандартизированных измерений уровней звука. Он реагирует на звук примерно так же, как ухо человека, и применяется для объективных воспроизводимых измерений уровней звукового давления. Для измерения звука с помощью шумомера требуется микрофон. Оптимальным типом микрофона для измерения уровня звука является конденсаторный микрофон: в нем сочетаются точность, стабильность и надежность.

Как работает шумомер?

Шумомеры состоят из четырех основных компонентов: микрофона, предварительного усилителя, процессора сигналов и дисплея. Микрофон преобразовывает звуковой сигнал в эквивалентный электрический сигнал. Оптимальным типом микрофонов для шумомера являются конденсаторные микрофоны: они сочетают в себе точность, стабильность и надежность. Созданный микрофоном электрический сигнал очень слаб, и для его обработки процессором сигнал необходимо усилить с помощью предварительного усилителя. Процесс обработки сигнала подразумевает временную и частотную коррекцию сигнала по стандарту IEC 61672 – 1 в соответствии с классом шумомера.

Что такое звуковое давление и уровень звукового давления?

Звуковое (или акустическое) давление — это локальное отклонение давления от окружающего (среднего или равновесного) атмосферного давления, вызванное звуковой волной. Для измерения звукового давления в воздухе применяются микрофоны, а в воде — гидрофоны. Единица измерения звукового давления — паскали (Па). Уровень звукового давления (УЗД) или уровень звука — это логарифмическая величина эффективного звукового давления относительно эталонного значения. Она измеряется в децибелах (дБ) сверх стандартного эталонного уровня. Стандартное значение звукового давления в воздухе и других газах составляет 20 мкПа, то есть порог слуха человека (на частоте 1 кГц). Подробнее.

Требованиям каким стандартов отвечает шумомер Dewesoft?

Шумомер Dewesoft отвечает требованиям следующих международных стандартов: IEC 61672, IEC 60651 и IEC 60804. Это делает его шумомером класса 1.

Включено ли в состав поставки шумомера Dewesoft программное обеспечение?

Да, включено: в комплект поставки шумомера Dewesoft входит многофункциональное и удобное программное обеспечение для записи, анализа и визуализации звука. Кроме того, обработка и анализ звука выполняются в реальном времени. Само программное обеспечение и пожизненные обновления на него полностью бесплатны. Для ознакомления с ПО можно загрузить пробную полнофункциональную версию.

12 reviews

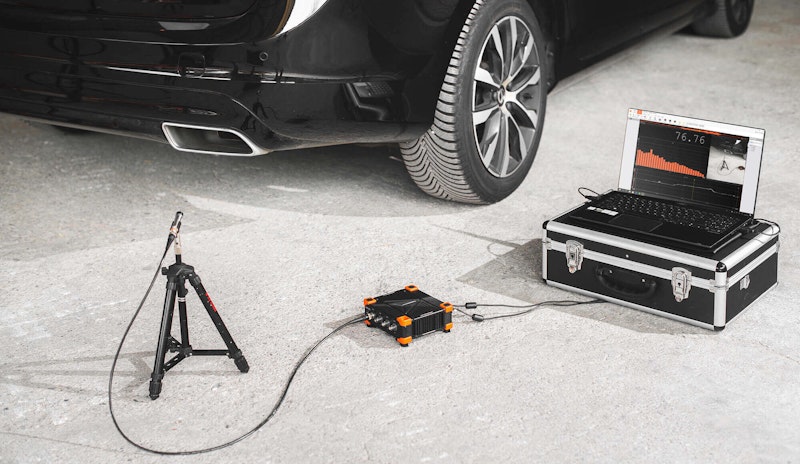

Измерение уровня звукаШумомер класса 1 для измерения уровня звука и шума

Шумомер класса 1 Dewesoft — эталонное решение для измерения уровня звука и шума. Его очень легко настроить и еще проще — использовать. Соответствие международным стандартам гарантирует максимальную точность результатов. Шумомеры Dewesoft — основа анализа звука и акустических измерений всех видов.

Лучшая в отрасли 7-летняя гарантия, бесплатные пожизненные обновления ПО и бесплатная техническая поддержка — залог защиты ваших вложений в наши решения.

IEPE

Напряжение

Колебания

Видео

Звук

Звуковое давление

USB 2.0

Высокоскоростное видео

IP67

Ударопрочность 100 g

Измерение уровня звука Особенности

Поддерживаемые стандарты

Шумомер класса 1 отвечает требованиям стандартов IEC 61672, IEC 60651 и IEC 60804.

Непревзойденная гибкость

Шумомер поддерживает измерения в воздухе и воде, а его показания можно объединить с данными с бортовых шин, видеокамер, GPS-приёмников и другими физическими параметрами и математическими операциями, чтобы получить полную картину измерений.

Широкий динамический диапазон

Первоклассное оборудование сбора данных Dewesoft с динамическим диапазоном 160 дБ совместимо со всеми типами микрофонов: от микрофонов с внешней поляризацией 200 В до микрофонов постоянного тока (CCLD, IEPE). Если микрофоны оснащены чипом TEDS, они будут распознаны и автоматически использованы для измерения звука. Высокая масштабируемость системы дает возможность подключать неограниченное количество микрофонов и калибровать их одним калибратором.

Одновременное выполнение расширенных математических операций

Одновременно можно выполнять все операции предварительно заданной частотной (A, B, C, D и Z) и временной (быстрая, медленная, импульсная) коррекций, а также вычисления стандартного, эквивалентного, пикового, максимального и минимального уровней звукового давления, звуковой мощности, уровня помех, а также статистического уровня шумов (классы значений LAF1, 5, 10, 50, 90, 95 и 99%).

Широкие возможности визуализации

При просмотре данных шумомера в реальном времени или в ходе постобработки можно совмещать различные цифровые и аналоговые датчики и счетчики, рекордеры временной области, узкополосное БПФ и октавные анализаторы.

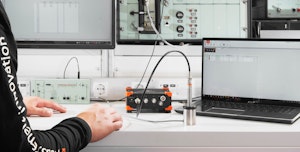

Услуги акустической калибровки по IEC/ANSI

Мы оказываем отслеживаемые услуги акустической калибровки в соответствии с требованиями международных стандартов IEC и ANSI и гарантируем точность показания вашего прибора. Все процедуры калибровки документируются, отслеживаются и подписываются цифровой подписью в сотрудничестве с аккредитованной калибровочной лабораторией.

Качество Dewesoft и 7-летняя гарантия

Воспользуйтесь преимуществами нашей 7-летней гарантии. Системы сбора данных Dewesoft изготавливаются в Европе и отвечают самым строгим стандартам качества. Кроме того, мы оказываем бесплатную техническую поддержку.
Ваши вложения в решения Dewesoft будут защищены на протяжении многих лет.

Шумомер класса 1

Шумомер класса 1 разработан в соответствии с требованиями стандарта IEC 61672. В нем выделены два уровня производительности — класс 1 и класс 2 — причем класс 1 является более точным.

Также в стандарте представлены набор критериев производительности, которым должен соответствовать шумомер, и связанные с ними значения допусков.

В программном модуле шумомера и уровня звука Dewesoft представлены стандартные вычислительные функции шумомера. Также с помощью него можно рассчитать стандартные параметры измерения уровня звука одним микрофоном.

В сочетании с первоклассными системами сбора данных Dewesoft данное решение отвечает требованиям к шумомерам класса 1.

Анализ звука в реальном времени

В шумомере Dewesoft представлены октавные фильтры реального времени для анализа сигналов и выходных данных в частотной области. В модуле октавного анализа можно измерять октавные и третьоктавные полосы в реальном времени.

Кроме того, можно выполнить постобработку 1/n октавы — например, при спектральном анализе 1/6-, 1/12- или 1/24-октавных полос.

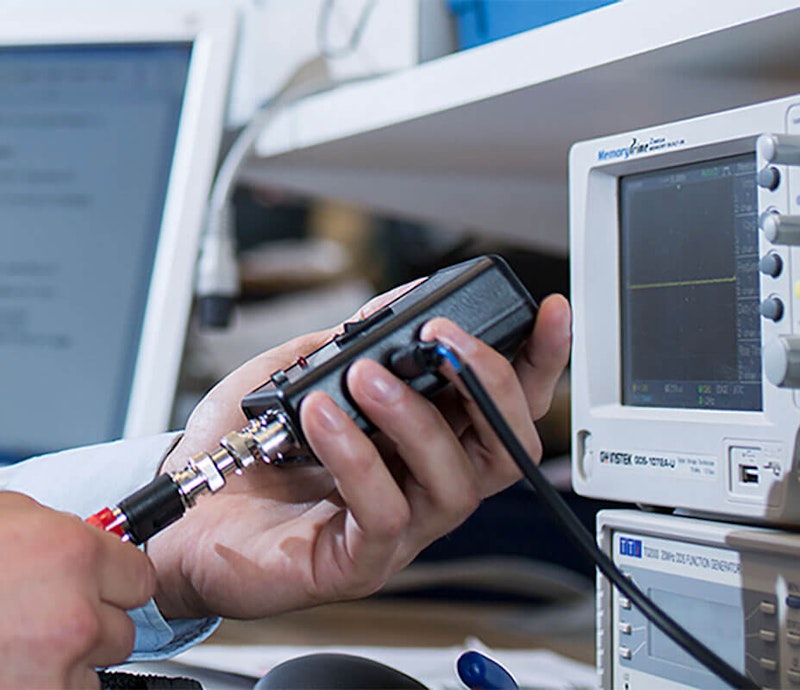

Калибровка микрофона

Для проведения научных измерений с помощью микрофона нужно знать точное значение его чувствительности. Для обеспечения точности измерений требуется проводить калибровку микрофона.

С течением времени точность калибровки может снижаться: в связи с этим проводить калибровку необходимо на регулярной основе.

Наше решение поддерживает различные способы калибровки микрофона в ПО DewesoftX:

калибровка с помощью чипа TEDS: ПО считывает значение калибровки, записанное на чип TEDS;
калибровка внешним калибратором микрофонов: провести калибровку микрофона с помощью калибратора можно прямо в ПО для сбора данных DewesoftX;
калибровка по сертификату калибровки производителя: в данном случае достаточн ввести значение чувствительности из сертификата в параметры канала микрофона.

Кроме того, Dewesoft оказывает услуги профессиональной акустической калибровки любых датчиков звука в соответствии с требованиями стандартов IEC/ANSI.

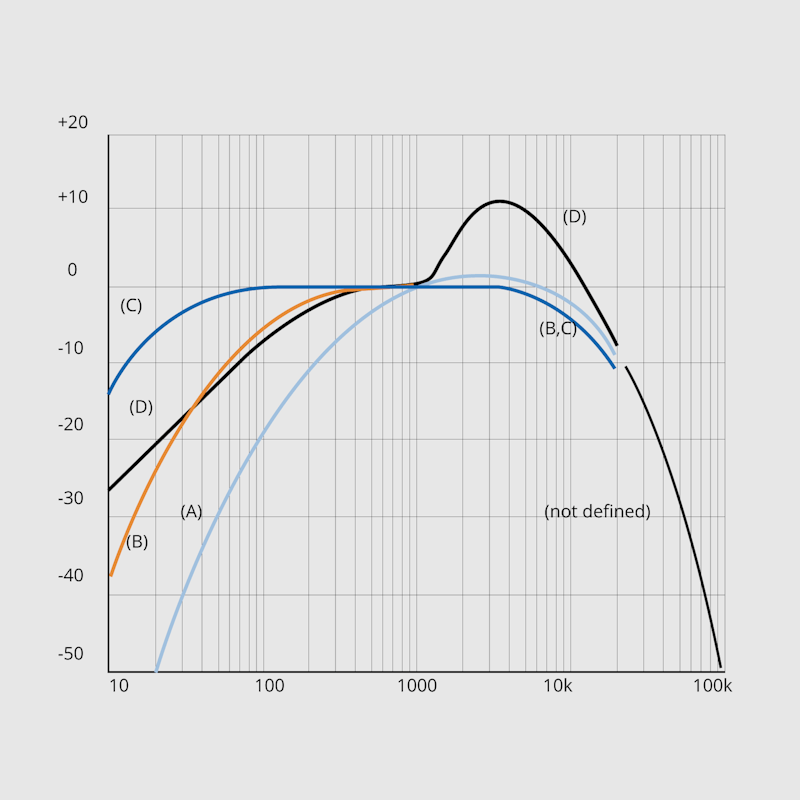

Частотная коррекция

Измерение шума с частотной коррекцией — удобный способ измерения звука и акустической частоты. Мы используем различные алгоритмы частотной коррекции для различных измерений.

коррекция по А: применяется к измеренному уровню шума для вычисления относительного уровня громкости, воспринимаемой ухом человека — ухо человека менее чувствительно к низким и высоким частотам;
коррекция по B: оптимальный метод при прослушивании музыки;
коррекция по C: применяется для измерения сильного шума;
коррекция по D: данный метод разработан для измерения сильных шумов ЛА по стандарту IEC 537. Крупный пик кривой коррекции по D отражает способность человека по-разному слышит случайные шумы и и чистые тона — особенно четко данный эффект прослеживается на частотах около 6 кГц;
коррекция по Z: такая коррекция линейна на любых частотах и оказывает одинаковый эффект на все измеренные значения.

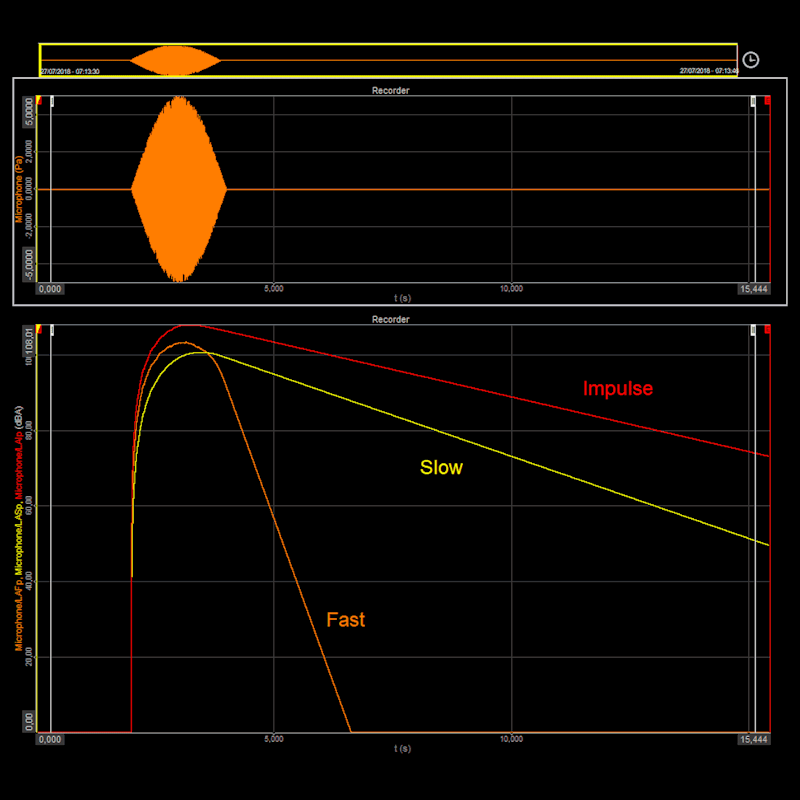

Временная коррекция

При измерении уровня звука шумомером может выполняться быстрая, медленная или импульсная временная коррекция. Данные виды коррекции начали использоваться еще в те времена, когда шумомеры были оснащены аналоговыми датчиками, и обозначали скорость их перемещения.

быстрая: быстрому перемещению иглы соответствуют непостоянные шумы. Константа времени — 125 мс;
медленная: игла постепенно замедляется и сглаживает шум, что упрощает его считывание. Константа времени — 1 с;
импульсная: скорость импульсной временной коррекции выше скорости быстрой коррекции почти в четыре раза, при этом она имеет короткую константу времени нарастания и длинную константу спада: время нарастания составляет 35 мс, а время спада — 1,5 с.

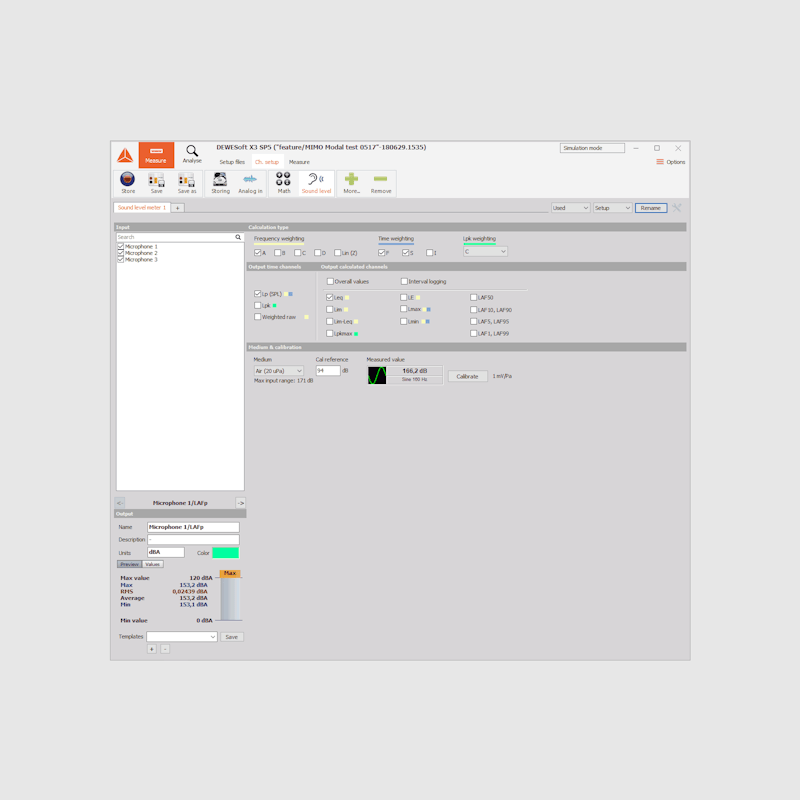

Вычисление параметров звука

С помощью шумомера Dewesoft можно вычислить различные параметры и данные каналов в реальном времени, прямо в ходе измерения. В числе таких параметров и данных:

частотная коррекция: LFTp — уровень звукового давления (УЗД) с частотной и временной коррекцией, масштабированный до значения в децибелах (дБ);
временная коррекция;
коррекция Lpk: значение LLpkpk — текущие максимальные значения уровня звука;
необработанная частотная коррекция: данному значению соответствует кривая времени с частотной коррекцией звука (в паскалях);
классифицированные уровни звукового давления: полученные значения распределяются по классам, после чего можно просмотреть классы значений LAF 1, 5, 10, 50, 90, 95 и 99%;
Lp (SPL): уровень звукового давления (УЗД) с временной и частотной коррекцией, масштабированный до значения в децибелах (дБ);
Lim: данное значение определяет импульсивность звука и представляет собой ее эквивалент с импульсной коррекцией;
LE: данному значению соответствует энергия звука с частотной коррекцией.

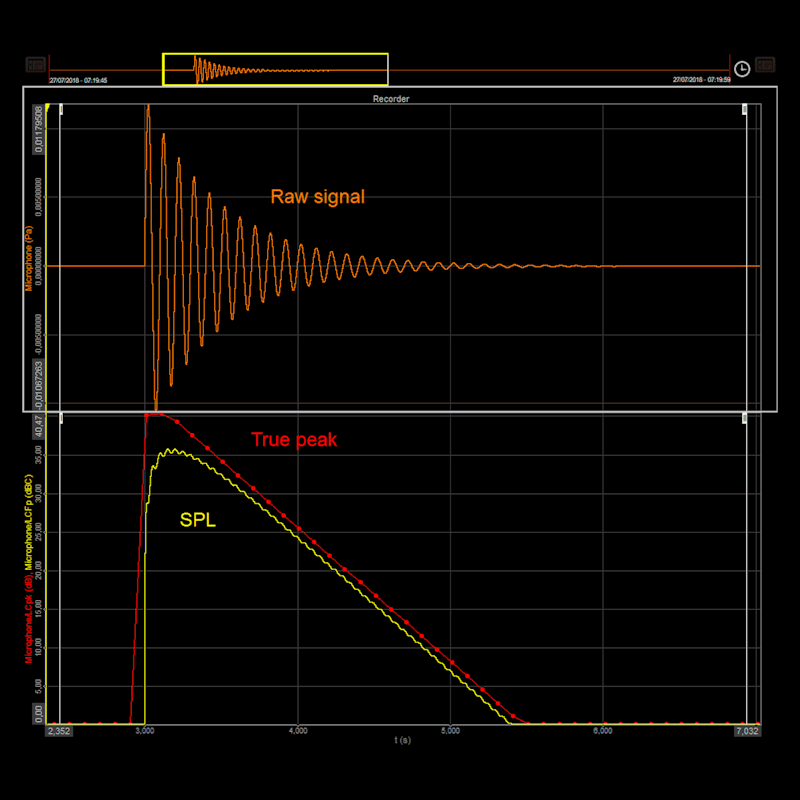

Истинный пиковой уровень

Истинному пиковому уровню соответствует истинное пиковое значение входного сигнала в децибелах (дБ). В уровне звукового давления (УЗД) всегда содержится фильтр временной коррекции, который влияет на пиковое значение.

Уровень звукового давления никогда не достигает таких высоких значений независимо от выбранного типа временной коррекции (быстрой, медленной или импульсной), однако значению LCpk соответствует «истинный пик».
