Выпущен DewesoftX 2021.6 — упрощенная обработка SIRIUS XHS, New Time ODS, обновления модального теста, отслеживания заказов и мастер-модулей XCP

Мы рады представить релиз DewesoftX 2021.6. В новой версии ПО значительно упрощена работа с флагманской системой Dewesoft — SIRIUS XHS. Кроме того, в ней добавлен новый модуль рабочих форм прогиба по временной области (Time ODS) для анимирования конструкций, и улучшены модули модальных испытаний, порядкового анализа и ведущего устройства XCP.

Как и всегда, DewesoftX 2021.6 — это БЕСПЛАТНОЕ обновление для всех текущих пользователей Dewesoft. Последняя версия ПО доступна для загрузки в нашем центре загрузок.

Автоматическое распознавание SIRIUS XHS по Ethernet

Благодаря новому модулю распознавания ПО DewesoftX автоматически распознает системы SIRIUS XHS при их подключении по Ethernet. Как показано ниже, при подключении системы XHS в сетевой порт ПК ПО DewesoftX автоматически распознает систему и добавит ее в список устройств.

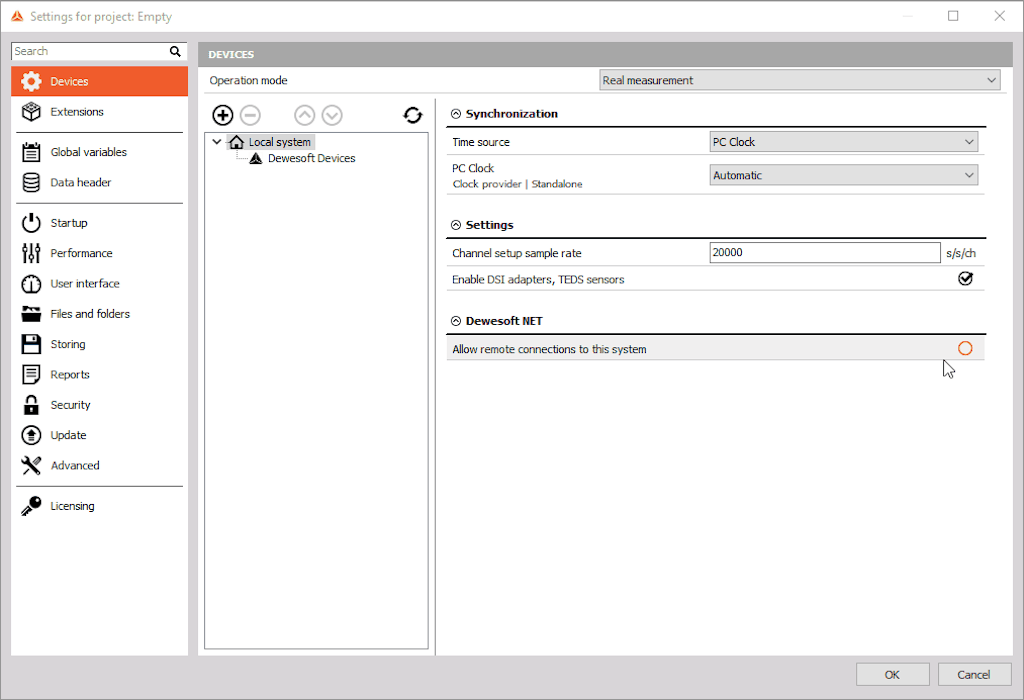

Автоматическое распознавание SIRIUS XHS

Также систему XHS можно подключить через коммутатор Ethernet: ПО распознает её автоматически, однако вам потребуется выбрать её вручную в списке доступных сетевых устройств.

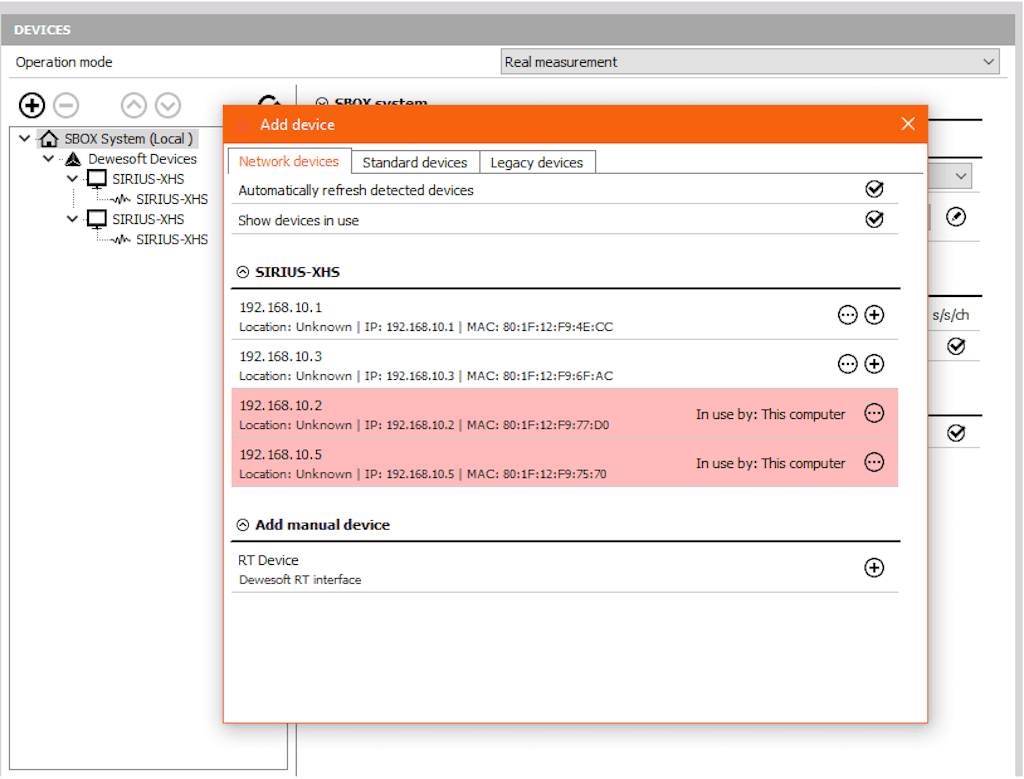

Список доступных устройств XHS в сети и их статусов

Для надлежащей работы функции автоматического распознавания требуется последняя версия прошивки (0.16.02000002.01030304 и новее; доступна в центре загрузок). Кроме того, ПО DewesoftX необходимо добавить в исключения файрвола при установке.

Модуль рабочих форм прогиба по временной области (Time ODS) — анимирование прогиба по временным каналам

Модуль рабочих форм прогиба по временной области (Time ODS) — ценный инструмент анализа критических прогибов действующих конструкций: это обусловлено тем, что на таких конструкциях не всегда удастся провести экспериментальный модальный анализ с воздействием внешних сил. К примерам условий эксплуатационных испытаний относятся измерения непрерывных сигналов работающих двигателей, переходных сигналов землетрясений, взрывов, падений и т. д.

Новый бесплатный модуль Time ODS встраивается в ПО DewesoftX и позволяет быстро анимировать общие показатели вибрации конструкций во временной области. В ходе интуитивно понятной процедуры настройки каналы временной области соотносятся с геометрией по идентификаторам узлов, после чего в модуле отображаются анимированные значения ускорения, скорости или перемещения с дополнительной фильтрацией сигналов.

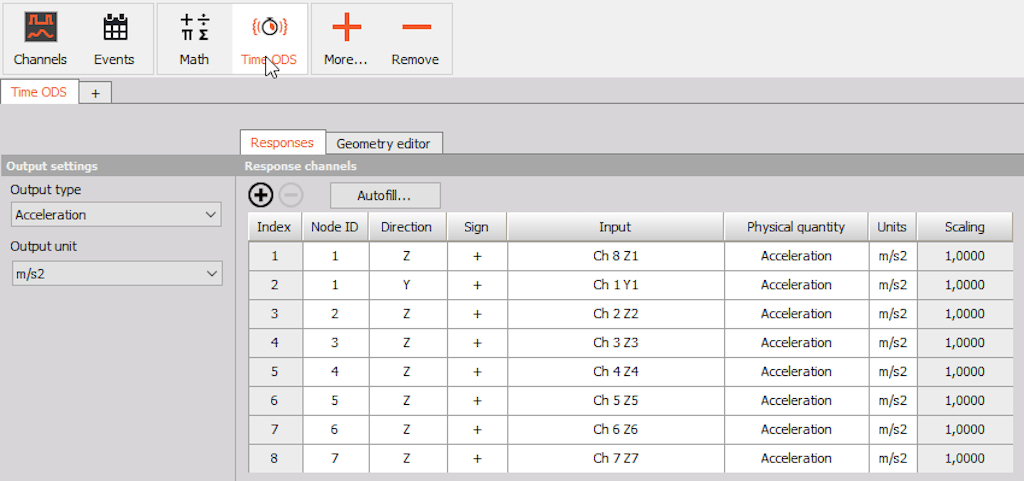

Модуль Time ODS: определение каналов вибрации, сведения о степенях свободы, выходные параметры

Анимации модуля Time ODS работают в режимах измерения и анализа. Наконец, для оптимизации анализа ODS можно задать скорость воспроизведения, а также экспортировать анимацию во внешний видеофайл.

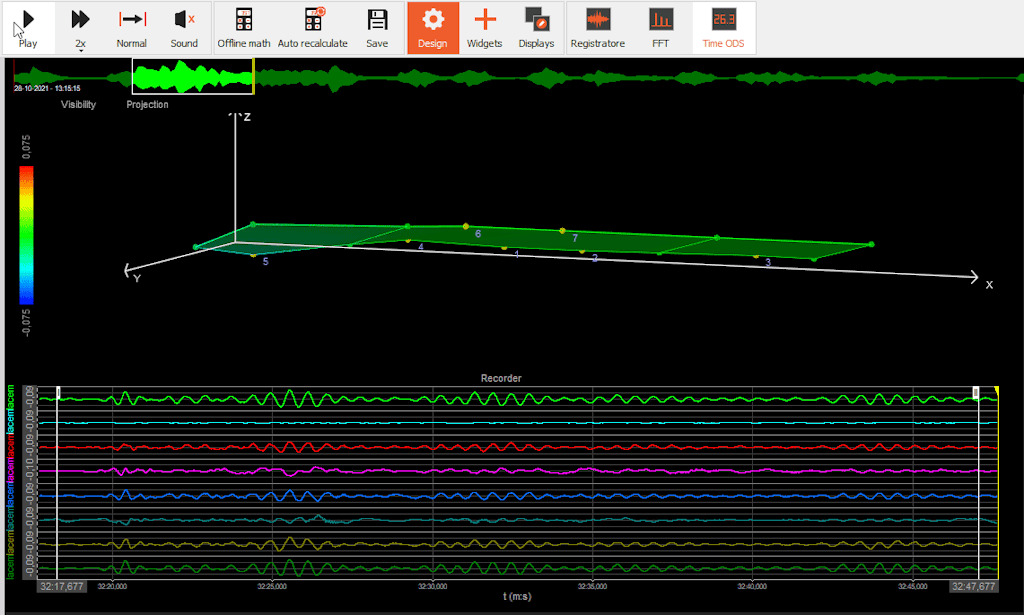

Пример анимации прогибов моста во временной области (в увеличенном масштабе)

Редактор модальной геометрии в параметрах канала

Ранее редактор модальной геометрии был доступен только на экранах измерения и анализа в виджете модальной геометрии, однако теперь им можно воспользоваться прямо на экранах настройки модулей модальных испытаний и Time ODS.

Заданную в параметрах геометрию можно быстро открыть в виджете модальной геометрии — достаточно открыть раскрывающийся список. Кроме того, геометрия связана с математическими модулями, а значит в ней будут учтены все изменения, внесённые в ходе измерения. Так, одну геометрию можно отобразить на неограниченном количестве виджетов и дисплеев.

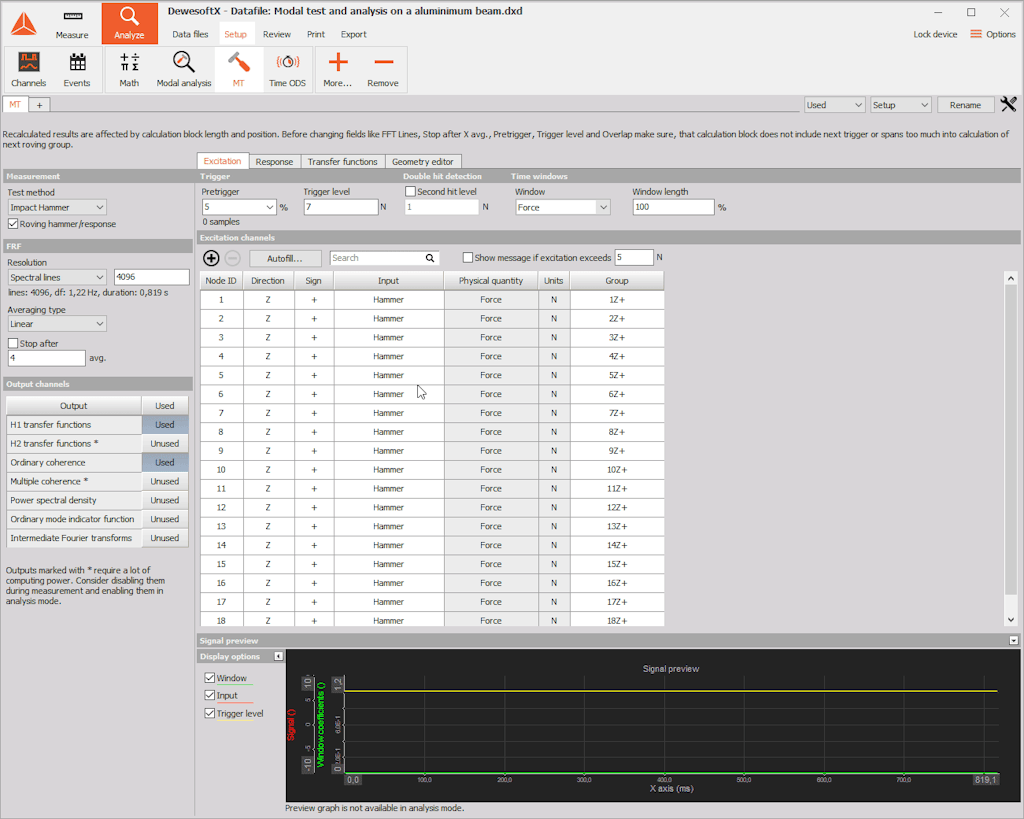

Выбор различных моделей в виджете модальной геометрии

Привязка геометрии к стандартным дисплеям модулей модальных испытаний и Time ODS значительно упрощает процесс их настройки.

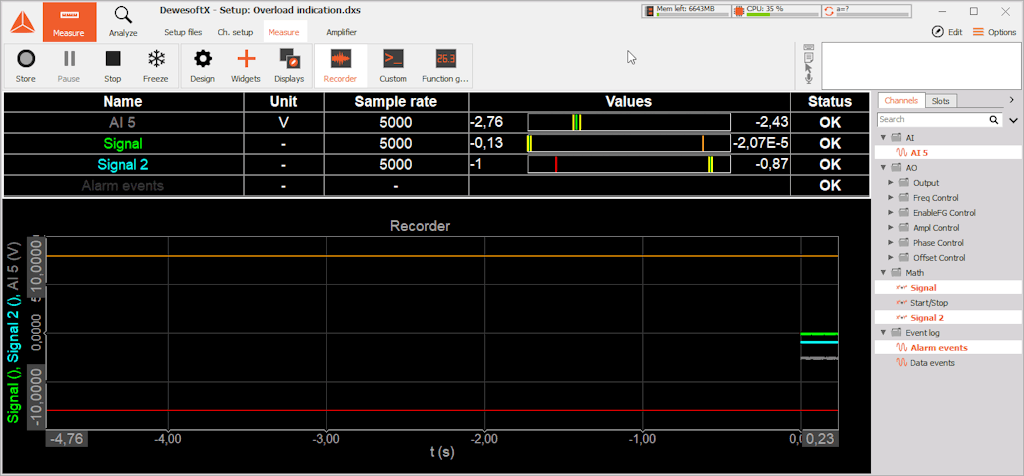

Обновления индикаторов перегрузки

Отслеживать нежелательные уровни сигналов в ПО DewesoftX стало как никогда просто. На отдельных индикаторах в селекторе каналов отображается уровень канала: «предупреждение», «критический уровень», «перегрузка».

Кроме того, если вы решите, что уведомление не актуально, можно сбросить отдельный статус — для этого необходимо нажать канал правой кнопкой мыши, — а для сброса всех статусов сразу можно нажать кнопку уведомлений в верхней части экрана.

Синхронизация индикаторов перегрузки

Статусы из виджета индикатора перегрузки полностью синхронизированы с верхней строкой, а также селектором каналов. Наконец, в ходе анализа можно выбрать метод отображения статусов предельных значений: в заданном положении или по всему файлу данных.

Обновление модуля ведущего устройства XCP

Модуль ведущего устройства XCP был полностью переработан и теперь поддерживает версию стандарта 1.4. Благодаря этому его можно применять для высокоскоростных измерений с частотой выборки от 2 МГц с полной синхронизацией по протоколу PTP.

Также был изменен пользовательский интерфейс: он стал понятнее, в нём четко отображаются все подключенные устройства, а конфигурации каналов разделены на вкладки. Теперь модуль ведущего устройства XCP автоматически устанавливает соединение с распознанными ведомыми устройствами, а также уведомляет пользователя о конфликтах (например, недействительных конфигурациях и потере соединения).

The user interface has been redesigned for ease of use, providing a high-level overview of all connected devices while separating the channel configuration into tabs. The XCP master will now automatically establish a connection with all defined slaves and also notify you in case of conflicts, such as an invalid configuration or a disconnection.

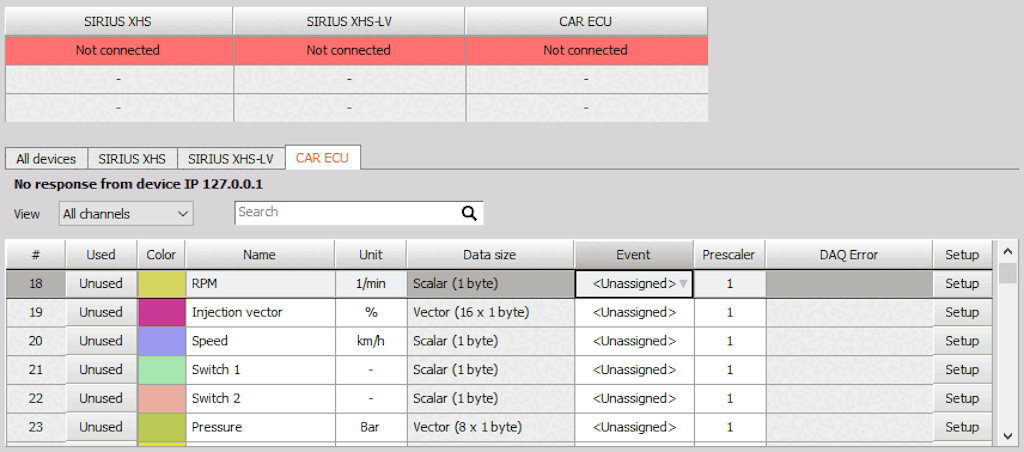

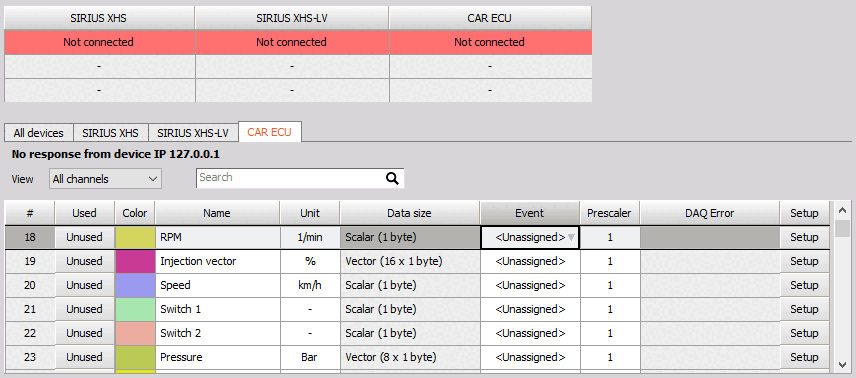

Interaction with XCP slaves via the DSGrid

Файлы A2L со ссылками на другие файлы определений (A2L или AML) полностью парсированы, и их можно использовать без ручной корректировки. Наконец, определения значений дискретных каналов считываются прямо из файлов A2L.

Обновления модуля порядкового анализа

Растущая важность электромобильности и постепенный переход на электрические силовые установки ставит перед специалистами новую измерительную задачу: извлечение и анализ нежелательных вибраций, возникающих при использовании ШИМ в инверторах.

Для поиска решения этой задачи Dewesoft объединилась с одной из крупнейших консалтинговых компаний EOMYS, которая занимается оптимизацией мультифизики электросистем. Вместе мы разработали функции порядкового анализа гармоник, основанных на переменных и фиксированных несущих частотах.

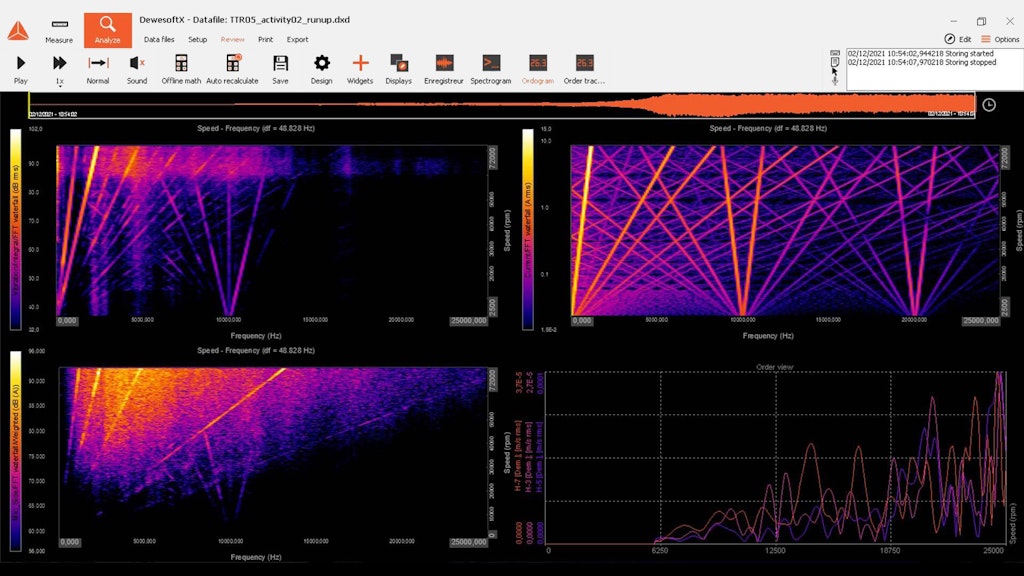

Extraction of harmonics (vibration, sound, current) based on the switching frequency

Теперь модуль порядкового анализа поддерживает прямой мониторинг частоты вращения по сигналу звука или вибрации. Благодаря этому отслеживать порядки можно без сигнала тахометра, а также вычислять данные повторно при возникновении ошибок в ходе измерения с использованием тахометра. Извлечение зависит от выбранных доминирующих гармоник, а задать параметры отслеживания сигналов можно в отдельном разделе.

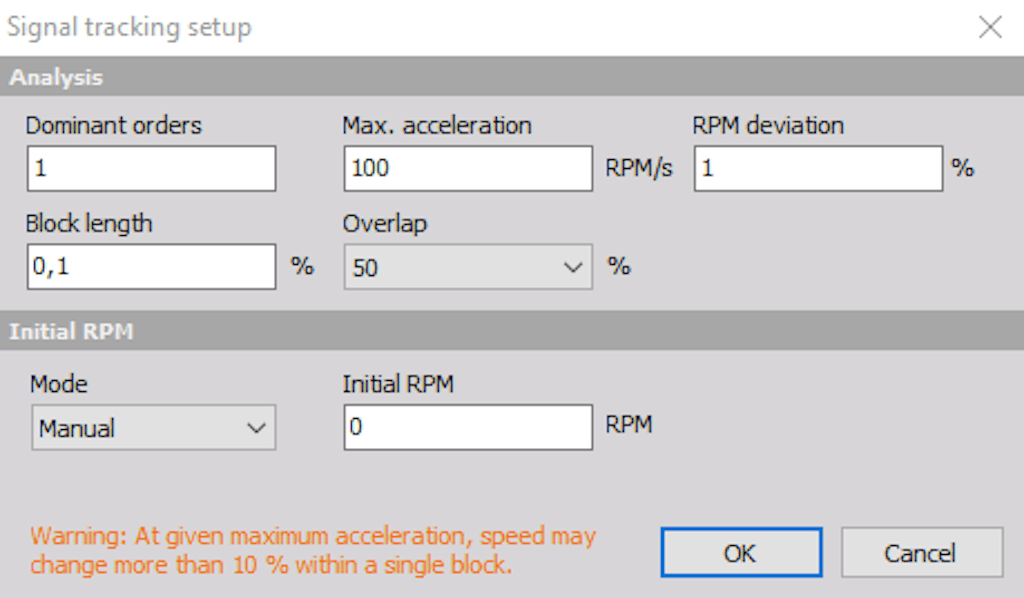

Setup of signal tracking for RPM extraction without a tachometer

Прочее

 DewesoftX 2021.6 — это бесплатное обновление для всех пользователей Dewesoft. Программа совместима со всеми системами сбора данных Dewesoft. Новая версия уже доступна в центре загрузок, где также можно найти журнал изменений, включающий описание всех второстепенных улучшений и исправлений. Дополнительные сведения об отдельных функциях данной версии доступны на портале поддержки клиентов Dewesoft.
