Релиз Dewesoft X 2020.2: анализ орбит, Velodyne Lidar, инструмент создания отчетов

Команда Dewesoft рада представить релиз Dewesoft X 2020.2. Новая версия включает многочисленные обновления функций, знакомых большинству пользователей. В их числе:

  • Новые 3D-графики с маркерами обработки

  • Модернизированный инструмент для простого составления отчетов

  • Модуль базы данных временных рядов Historian

  • Анализ орбит

  • Поддержка Velodyne Lidar

  • Поддержка инфракрасных тепловизоров Optris

  • Другие функции

Новый релиз выходит в формате БЕСПЛАТНОГО обновления для всех текущих пользователей Dewesoft X. Загрузите установщик обновлений DewesoftX.

Новые 3D-графики с маркерами обработки

Новые 3D-графики теперь отображают всю хронологию изменений векторных каналов. При этом, при приближении и отдалении или повторном воспроизведении данных во время анализа графики идеально синхронизируются с рекордером.

Информационные каналы были заменены маркерами обработки, которые можно напрямую добавить в нужные точки графика с помощью щелчка мыши. Это упрощает нахождение пиков. Извлекаемые срезы теперь создают фактические каналы Dewesoft, которые можно отобразить с помощью виджетов или подвергнуть дальнейшей обработке в любом математическом модуле. При смене положения курсора его значения и все привязанные математические формулы автоматически пересчитываются.

Модернизированный инструмент для простого составления отчетов

Интерфейс создания простых отчетов Dewesoft подвергся значительным изменениям. Окно отчета теперь представляет собой отдельный объект в виде листа бумаги выбранного формата в альбомной или книжной ориентации. Поскольку размеры страниц отчета фиксированы, все виджеты, добавленные в этом окне, не изменят свои пропорции при печати, создании PDF-файла или переключении между мониторами.

Другое существенное различие между стандартными окнами и окном отчетов кроется в том, что в окне отчетов доступна возможность сохранения приближенных пользователем областей и положений курсора. Это позволяет составлять примечания в контексте конкретных точек сигнала. Вы можете не только настраивать заголовок, колонтитул и размер шрифта, но и объединять несколько страниц в полный отчет с предпросмотром печати в левой части экрана. Кроме того, встроенный конструктор позволяет менять порядок страниц или добавлять новые с помощью правой кнопки мыши.

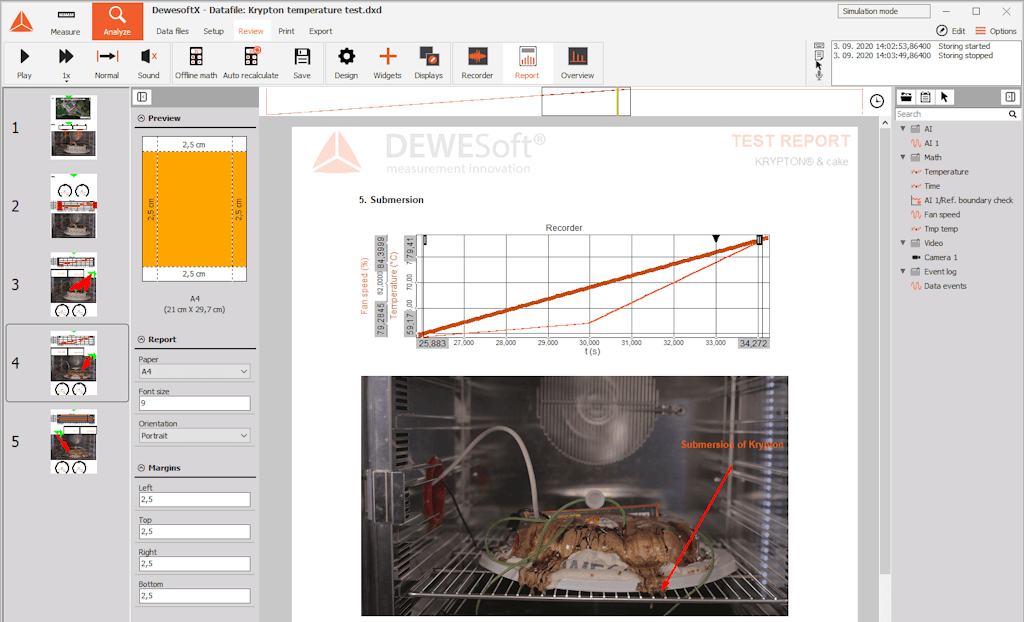

Sample report page in DewesoftX 2020.2

База данных временных рядов Historian

Historian — это решение Dewesoft для базы данных временных рядов, которое помогает отслеживать использование данных и проводить анализ в долгосрочной перспективе. solution for monitoring applications and long-term testing applications.

Это решение позволяет контролировать необработанные данные (вибрацию, температуру, наклон, деформацию, давление и пр.), а также данные, полученные с помощью математических модулей Dewesoft (статистики, фильтров, БПФ и пр.), с помощью локальных или облачных сервисов. Стандартный протокол OPC UA обеспечивает доступ к данным и интеграцию с ПО для сбора данных Dewesoft X, SCADA, ERP или любыми другими клиентами OPC UA.

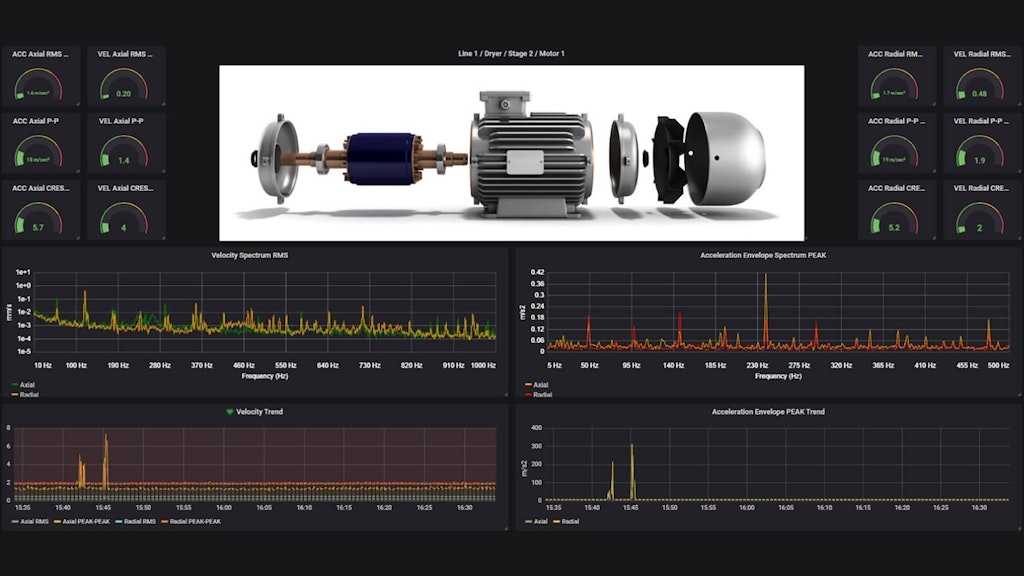

Dewesoft Historian Time-series database with Grapahana web client for high-level data overview

Учить больше:

Анализ орбит с новым графиком орбит

Беспроблемная продолжительная эксплуатация с минимальным количеством сбоев и вибраций является гарантом максимальной производительности и надежности любого оборудования. Для достижения такого результата особенно важны точные измерения и анализ данных вибраций вращения.

Поскольку мы осознаем их важность и обладаем достаточным опытом работы с данными вращения, мы использовали в качестве основы для нового модуля орбитального анализа наше решение для порядкового анализа.

Решение Dewesoft готово к использованию практически сразу, включает в себя целый набор проверенных аналитических показателей и поддерживает следующие расчеты и графики:

  • Необработанная орбита

  • Усредненная орбита

  • Фильтрованная орбита

  • Полярная диаграмма

  • График Боде

  • Центральная ось вала

  • Полный график движения

  • Круг зазоров

  • Компенсация выбега

  • Опорная орбита

  • Полный набор каскадов

Учить больше:

Виджеты воздушных судов

В коллекцию виджетов дисплеев Dewesoft были добавлены несколько индикаторов для воздушных судов. Уже доступный ранее высотомер был обновлен и теперь представляет собой компексную систему измерения высоты и курса, оснащенную индикатором скольжения, а также несколькими разными стилями отображения и возможностью изменять поле обзора:

Поддержка Velodyne Lidar

Благодаря новому модулю Velodyne теперь поддерживается вся линейка Velodyne Lidar. Обмен данными в одном или нескольких устройствах, а также их подключение осуществляются через Ethernet. Velodyne Lidar поддерживает PPS-синхронизацию и сообщения ГНСС NMEA, которые можно найти в ПО Dewesoft X в качестве стандартных каналов модуля.

Устройство DS-IMU для инерциальных измерительных блоков полностью совместимо с Lidar и может быть подключено и синхронизировано с помощью этой технологии. Устройство также можно подключить через программную синхронизацию. Проверить состояние Lidar и настроить управление процессами можно в Dewesoft X — никакое другое ПО для использования Lidar во время измерений не требуется.

Экспорт файла данных Dewesoft в видео при записи на датчик Velodyne

Для устройства доступны два канала: расстояние и плотность точек. Визуализация облаков точек выполняется с помощью виджета карты, в котором облака точек накладываются на карты местности или фотографии со спутника.

Поддержка тепловизионных камер Optris

Модуль для камер Optris позволяет визуализировать, хранить и анализировать данные, полученные с помощью тепловизоров Optris моделей XI400, PI400 и PI640. Эти модели можно найти в ассортименте Dewesoft, но уже приобретенные камеры, разумеется, можно использовать с ПО Dewesoft при наличии соответствующей лицензии.

Данные, полученные с помощью камеры Optris

Данные с камер можно обработать с помощью математического модуля и отобразить через виджеты, например на 3D-графике. Пример вы можете видеть ниже.

Модуль использует ПО Optris PIX Connect, которое позволяет настроить камеру и собрать данные. Большую часть настроек, тем не менее, можно провести напрямую в Dewesoft X, а более подробно задать конфигурацию — в Optris PIX Connect. Программу можно открыть напрямую из модуля Optris в Dewesoft.

Прочее

Математический модуль наложения векторов

Математический модуль наложения векторов формирует матрицу векторных каналов одиночных значений в указанном пользователем порядке. При использовании каналов, импортированных из различных файлов данных, также можно автоматически отсортировать их по дате в режиме анализа.

Поддержка кривых S-N стандарта Еврокод 3

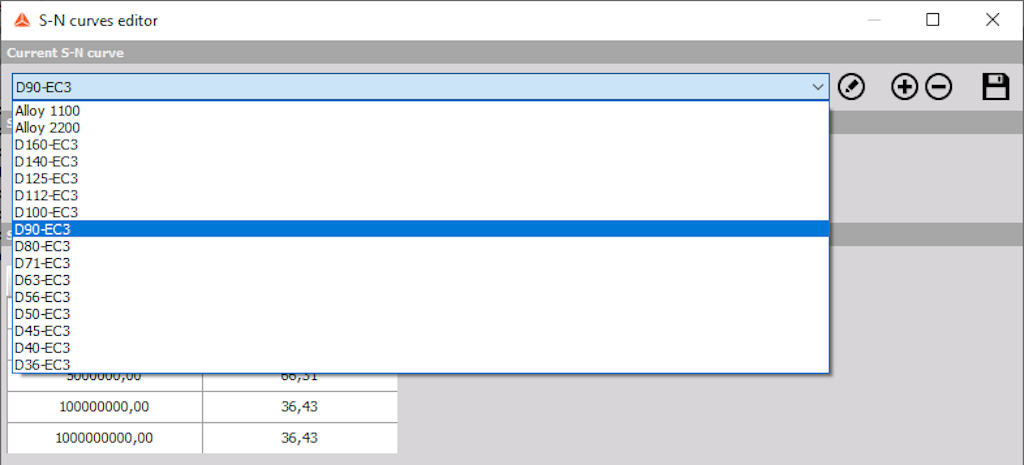

В редактор кривых S-N Dewesoft были добавлены кривые S-N из стандарта Еврокод 3, использование которых позволит улучшить и ускорить применение модуля усталостного анализа.

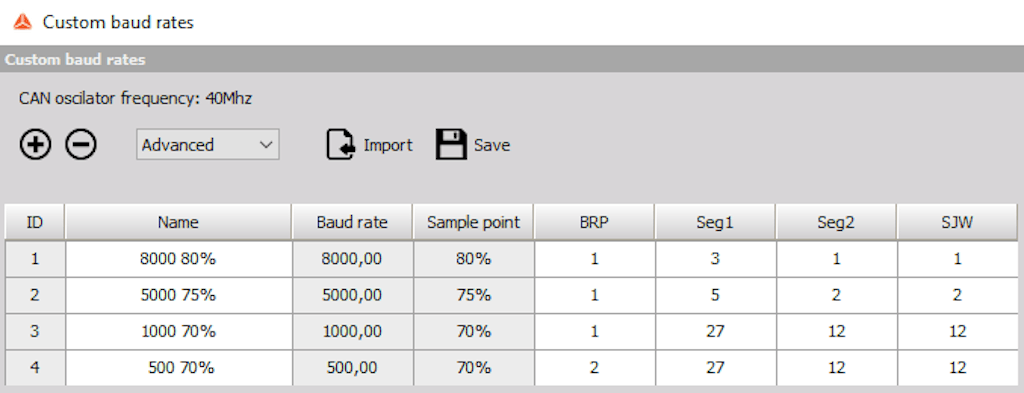

Настройка скорости передачи данных по шине CAN
