DewesoftX версии 2023.4 — Условные ограничения каналов и другие обновления

Условные ограничения каналов

Для отслеживания значений в каналах измерений можно задавать предельные значения двух уровней — предупреждение и критическое значение. При их превышении на экране будет отображаться уведомление. В сложных измерительных системах может потребоваться отслеживать значения в разных каналах в зависимости от состояния испытуемого оборудования. Теперь в модуле «Сигнализация» можно легко задать разные ограничения в каналах для разных условий.

Чтобы определить разные состояния измерения, нужно задать условный канал, который должен быть дискретным. Дискретные значения этого канала будут обозначать разные состояния измерения, например, холостой ход или рабочий ход двигателя. Кроме того, можно экспортировать и настраивать конфигурацию ограничений канала с помощью сторонних инструментов, таких как Microsoft Excel. Настроенную конфигурацию можно позже импортировать обратно в систему.

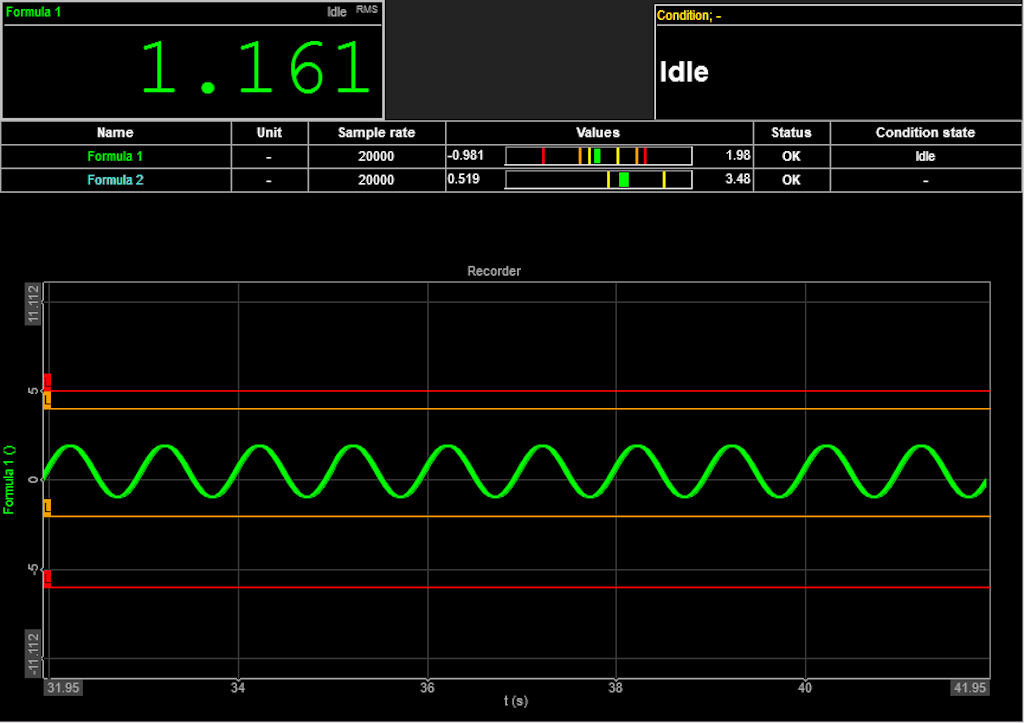

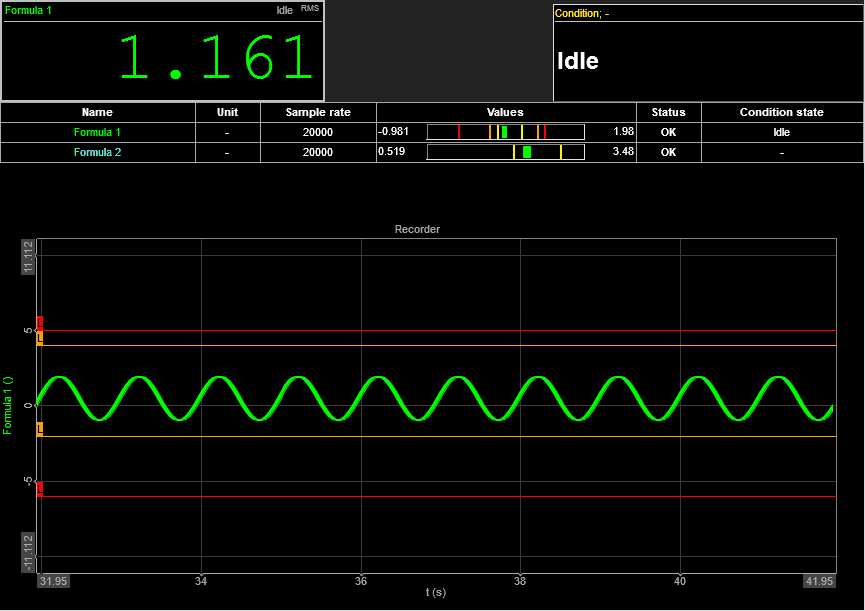

При использовании динамических ограничений каналов виджет рекордера создаст дополнительную метку для текущего условия измерения. Метка условия также отображается на виджетах цифрового счетчика и индикатора перегрузки. Визуализация будет автоматически обновляться по мере изменения условий.

Изменение значений осей на графиках сразу в нескольких виджетах

В большинстве измерений для удобства показания отображаются сразу на нескольких виджетах, поэтому крайне важно иметь возможность быстро и легко изменить масштаб осей всех виджетов. Теперь вы можете за одно действие менять значения шкалы не только в каналах, назначенных одному виджету, но и сразу во всех каналах целой группы виджетов.

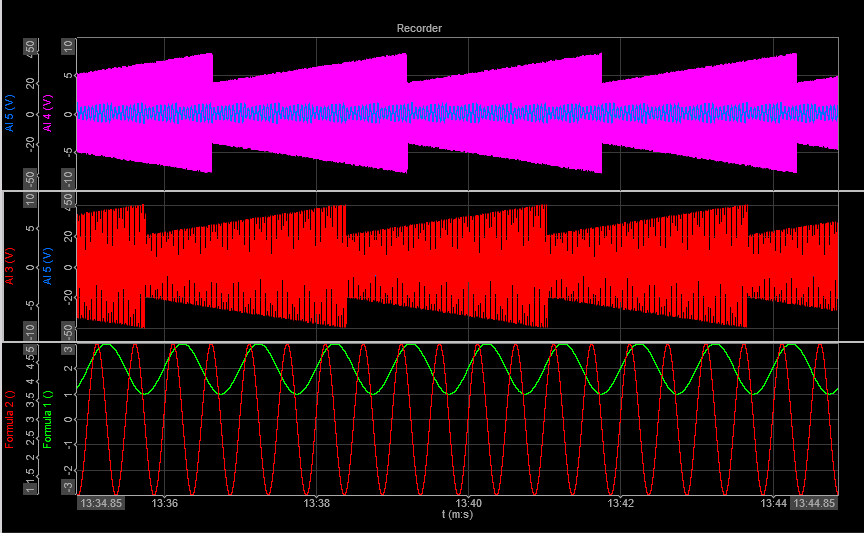

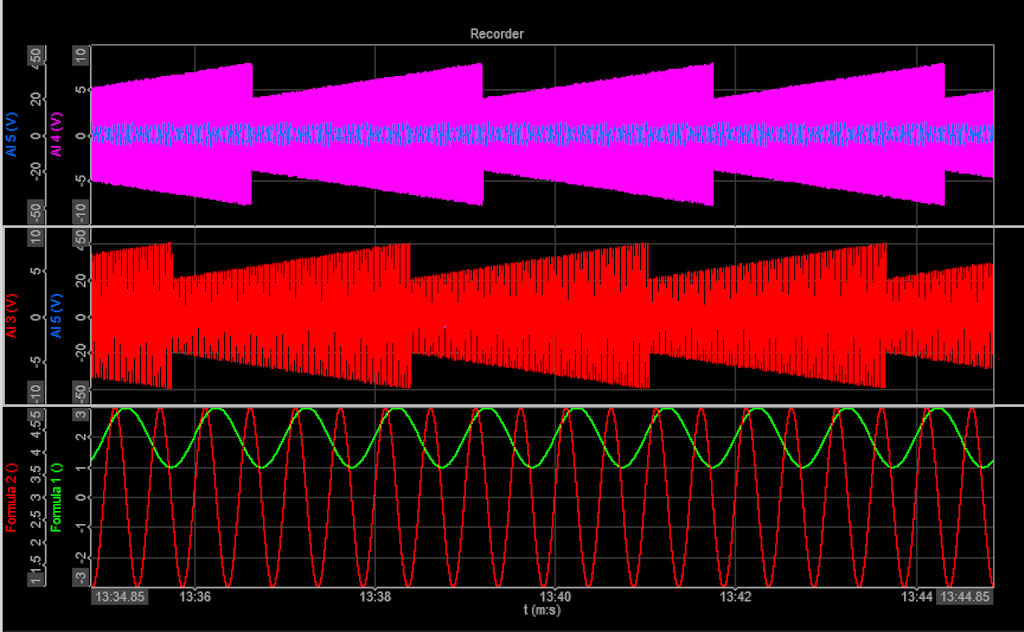

Чтобы настроить масштаб оси Y в соответствии с текущими максимальным и минимальным значениями канала, удерживая клавиши CTRL и ALT, щелкните ось Y левой кнопкой мыши. Нажатие правой кнопки с тем же сочетанием клавиш отрегулирует значения оси до минимального и максимального значений по умолчанию, определенных для каждого назначенного канала.

Кроме того, вы можете задать пользовательское минимальное или максимальное значение для оси Y во всей группе виджетов. Для этого, удерживая CTRL и ALT, щелкните в соответствующем раскрывающемся списке.

Экспорт PCAP (Packet Capture)

Мы дополнили и без того длинный список форматов для экспорта файлов экспортом в PCAP (Packet Capture). Экспорт в этот формат, как и в любые другие, является бесплатным для всех пользователей DewesoftX. Формат PCAP позволяет удобно экспортировать записанные сетевые пакетные данные и идеально дополняет модуль Ethernet-приемника.

Для точности временных отметок данных при экспорте данных в формат PCAP используйте абсолютное время в параметре «Телеметрия (UTC)» в настройках DewesoftX.

LIN Master Transmit

Ранее модуль LIN мог использоваться только для сбора данных в сетях LIN. Однако из-за растущего спроса на испытания компонентов в автомобильной отрасли мы сочли необходимым расширить функции и добавить в наше ПО функцию ведущего устройства LIN. Она позволяет DewesoftX контролировать испытуемые компоненты LIN без использования стороннего ведущего устройства LIN.

С новым модулем DewesoftX может выполнять роль ведущего устройства LIN, периодически запрашивая определенные кадры LIN от подключенных ведомых узлов. Кроме того, ПО может упаковывать и передавать в сеть данные из любого канала DewesoftX. Подробные инструкции и информация находятся в нашем Руководстве по шине LIN.

Прочие обновления

На портале поддержки клиентов вы найдете дополнительную информацию обо всех представленных ниже возможностях:

• Благодаря поддержке многопотоковых команд теперь свойства измерений на многоканальных устройствах EtherCAT меняются гораздо быстрее.

• В модуле анализа БПФ теперь доступен дополнительный общий максимальный канал БПФ.

• Поддержка снижения верхней частоты в модулях БПФ и ПА.

• В последнюю версию виджета балансировки ротора добавлены регулируемые корректирующие массы, переключение между единицами измерения массы, вращение по часовой (ПЧ) и против часовой стрелки (ПрЧ) и расчет исходного положения из пробного веса или положения датчика вращения.

• Изображение стрелок направления узла для текущих измерений групп степеней свободы в разделе «Модальная геометрия».

• Добавление нескольких верхних и нижний пределов в разделе «Расчет эталонной кривой вектора».

• Использование каналов с одним значением в качестве динамических ограничений в разделе «Расчет статистики массивов».

• Экспорт в формат ASAM ODS теперь дополнен модулем приложения для виброакустического анализа на базе стандарта ASAM.

• Модуль Chapter 10 может преобразовывать нерасшифрованные необработанные сообщения CAN в поток данных CH10.

• Теперь при подключении блока аккумуляторов DS статус подключения и версия прошивки блока отображаются в DewesoftX.

• В новой версии можно легко задать дискретный тип канала и указать его дискретные значения прямо в настройках канала.

• Экраны DewesoftX теперь можно легко переносить в экраны отчетов и наоборот.

• Плагин Historian Importer теперь можно использовать с экземплярами сервера Historian на базе MQTT (сам Historian Importer использует для обмена данными с БД протокол HTTPS).

DewesoftX 2023.4 — это бесплатное обновление для всех пользователей Dewesoft. Программа совместима со всеми системами сбора данных Dewesoft. Новая версия уже доступна в центре загрузок, где также можно найти журнал изменений с описанием всех второстепенных улучшений и исправлений.
