Выпуск DewesoftX 2023.3 - Анализ эффективности электродвигателей и многое другое

Анализ КПД электродвигателя

Анализ КПД электродвигателя применяется для улучшения характеристик двигателя за счет оптимизации эффективности электрической входной мощности относительно механической выходной мощности.

Подобные улучшения характеристик могут включать использование преобразований Кларка и Парка, которые обеспечивают лучшее понимание взаимосвязи между фазой входной линии, индуцированным магнитным полем и механическим углом поворота.

Теперь параметры таких типов анализа объединены на новой вкладке Анализ двигателя модуля «Мощность»:

Помимо преобразований анализа электродвигателя и расчетов эффективности, модуль анализа электродвигателя сочетает в себе новые автономные математические модули. Более подробное описание математических модулей и виджетов приведено по ссылкам ниже:

• Резольвер

• 2D/3D-картографирование

• Виджет «Контурный график»

Также соответствующие сведения представлены в Руководстве по анализу электродвигателя.

Новый математический модуль резольвера

Поскольку при анализе двигателя часто используются резольверы для измерения механического вращения, теперь такие датчики поддерживаются в новом математическом модуле резольвера ПО DewesoftX.

Настроить математический модуль резольвера можно прямо на вкладке «Анализ двигателя».

Новый математический модуль 2D/3D-картографирования

Часть анализа двигателя выполняется с использованием карты энергоэффективности, где энергоэффективность соотнесена со скоростью и крутящим моментом.

С помощью нового математического модуля 2D/3D-картографирования каналы скорости, крутящего момента и эффективности можно объединить в матрицу или в группу каналов, которая отображает эффективность при различной скорости и крутящем моменте и называется картой эффективности.

Настроить математический модуль 2D/3D-картографирования можно прямо на вкладке «Анализ двигателя».

Новый виджет «Контурный график»

Новый виджет «Контурный график» предназначен для отображения данных по двум осям и используется при анализе эффективности электродвигателя для демонстрации карты эффективности. В отличие от виджета 3D-графика, значения в пределах определенного интервала принадлежат одному и тому же контуру и отображаются одинаковым цветом. Границы контура можно обозначить изолиниями. Чем ближе изолинии друг к другу, тем сильнее изменяется значение в этой области графика.

Автономный математический модуль счетчика

Одной из наиболее востребованных функций Dewesoft является возможность повторного расчета выходных сигналов счетчика угла и частоты во время анализа файла данных в автономном режиме. Это делается либо для корректировки неправильных параметров счетчика, которые не были обнаружены во время измерения, либо для регулировки одного или нескольких параметров для получения более точных результатов. Поскольку во время измерения сохранялись данные каналов «Необработанное разделение фронтов» и «Необработанный подсчет», новый математический модуль счетчика добавляет эту функцию в DewesoftX.

Кроме того, в математическом модуле счетчика представлено множество дополнительных важных функций: частотное сглаживание, регулировка размера зубцов, программные фильтры, независимое зацикливание угла и многие другие. Если результаты математического модуля счетчика окажутся оптимальными для вашего конкретного файла данных, их можно использовать в качестве входных данных для других модулей, работающих со счетчиками (например, модулей порядкового анализа или вибрации кручения).

Канальные фильтры внутри сеток каналов

Сортировка содержания в сетке каналов DewesoftX еще никогда не была такой удобной. Просто нажмите значок фильтра, расположенный в верхней части сетки, и появится окно настроек. Также здесь можно задать несколько параметров фильтра на основе доступных столбцов в сетке каналов. Фильтры отлично справятся с задачей, даже если столбец скрыт.

Более того, пользовательские фильтры каналов можно сохранить и присвоить им имя для последующего использования. Доступ к сохраненным фильтрам можно получить через раскрывающийся список — применяйте предпочтительные параметры фильтрации, когда это необходимо.

Обновление функции «Применить действие»

Функция «Применить действие» — это универсальный инструмент, упрощающий перенос различных свойств из эталонного файла данных в один или несколько целевых файлов данных. С помощью функции можно быстро внести нужные изменения в файлы данных, оптимизировать рабочий процесс и повысить эффективность.

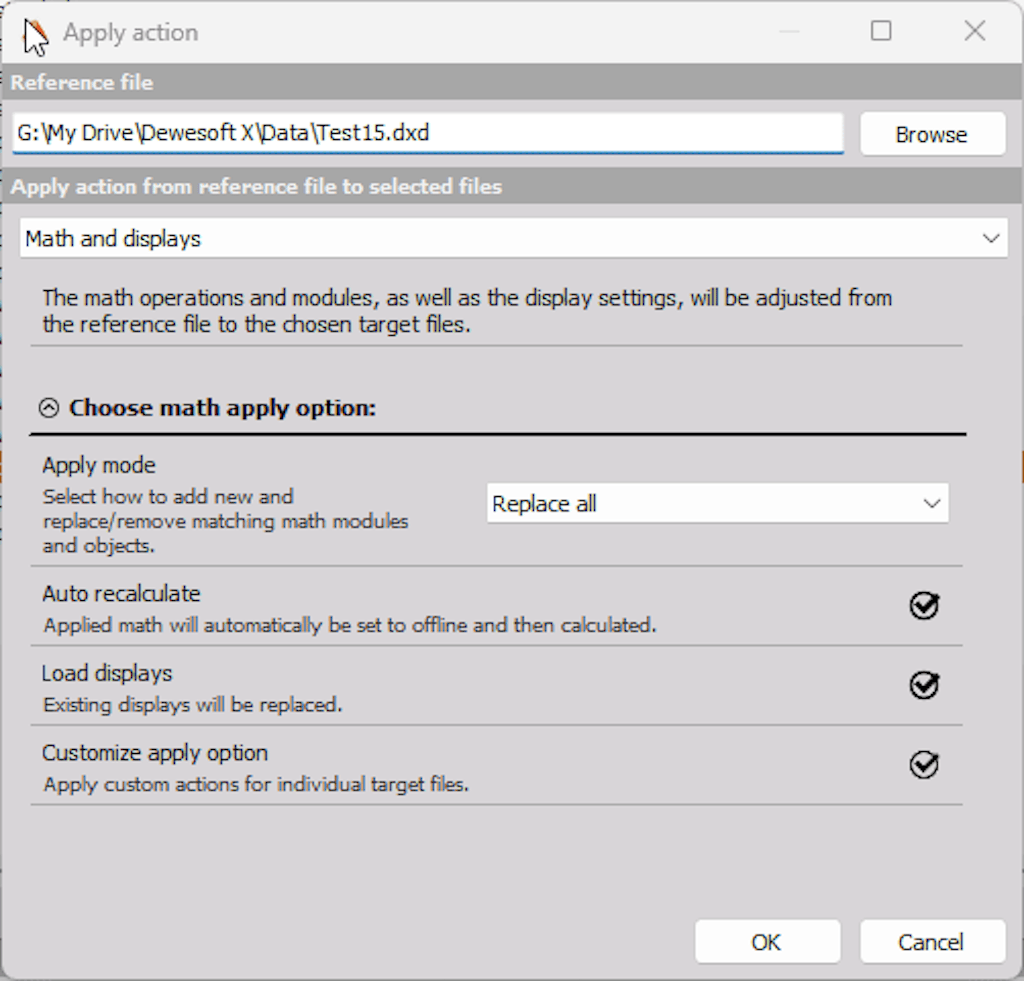

Новая версия вносит существенные изменения в применение математических операций и созданных дисплеев. Теперь можно выбрать один из четырех параметров применения математических свойств.

• «Заменить все» — по умолчанию параметры из целевых файлов заменяются параметрами из эталонного файла; это влияет на математические операции как в автономном режиме, так и в онлайн-режиме.

• «Добавить все» — по умолчанию новые модули из эталонного файла добавляются в целевые файлы, а параметры соответствующих модулей заменяются на найденные как в целевом, так и в эталонном файлах.

• «Заменить в автономном режиме» — по умолчанию выполняется то же самое, что и при выборе «Заменить все», но только для модулей в автономном режиме.

• «Добавить в автономном режиме» — по умолчанию новые автономные модули добавляются из эталонного файла в целевые файлы, и, таким образом, выполняется то же действие, что и при выборе «Добавить математическую функцию» в режиме «Применить действие».

Кроме того, доступны три новых параметра:

• «Автоматический повторный расчет» — данные в целевых файлах соотносятся с новыми математическими модулями.

• «Загрузка дисплеев» — требуется ли регулировка дисплеев настройки после эталонного файла.

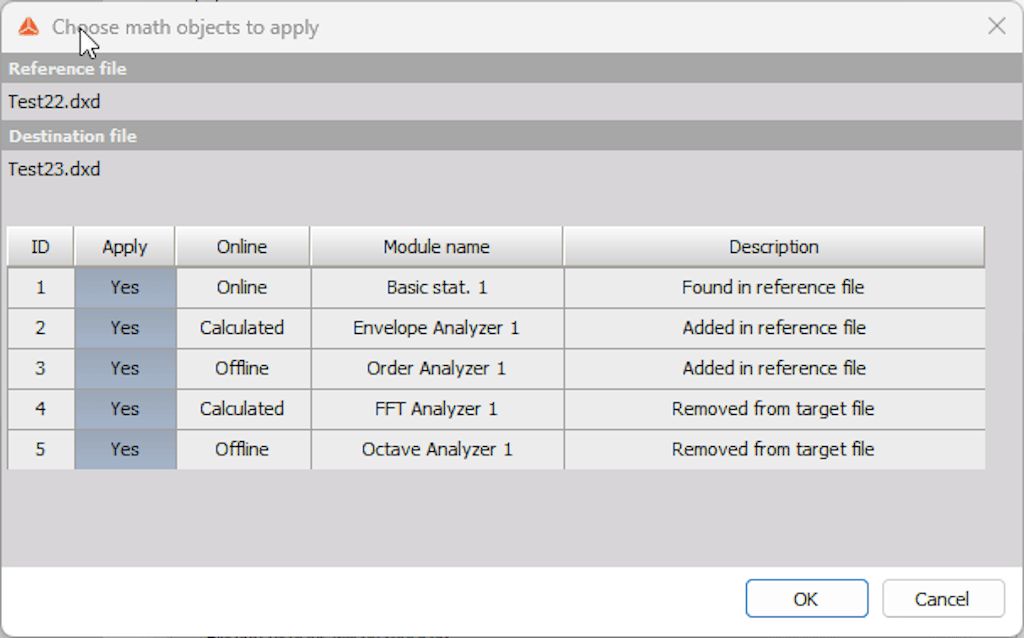

• «Настройка параметра применения» — ручной выбор действий, которые нужно выполнить со всеми отдельными математическими модулями как из эталонного, так и из целевых файлов.

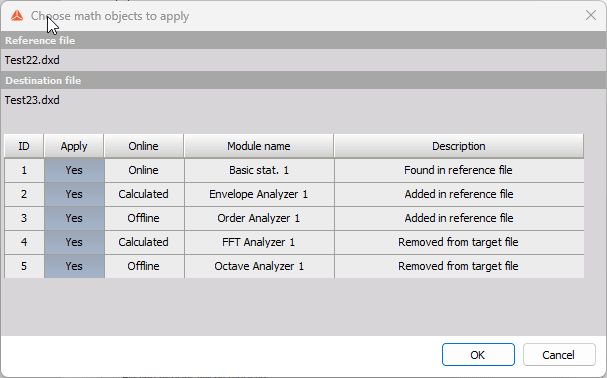

В появившемся окне отображается подробная информация о том, какие операции будут или не будут выполнены.

Обновления пользовательского интерфейса

Версия DewesoftX 2023.3 содержит множество обновлений, которые упрощают создание пользовательских дисплеев, анализ данных и настройку виджетов.

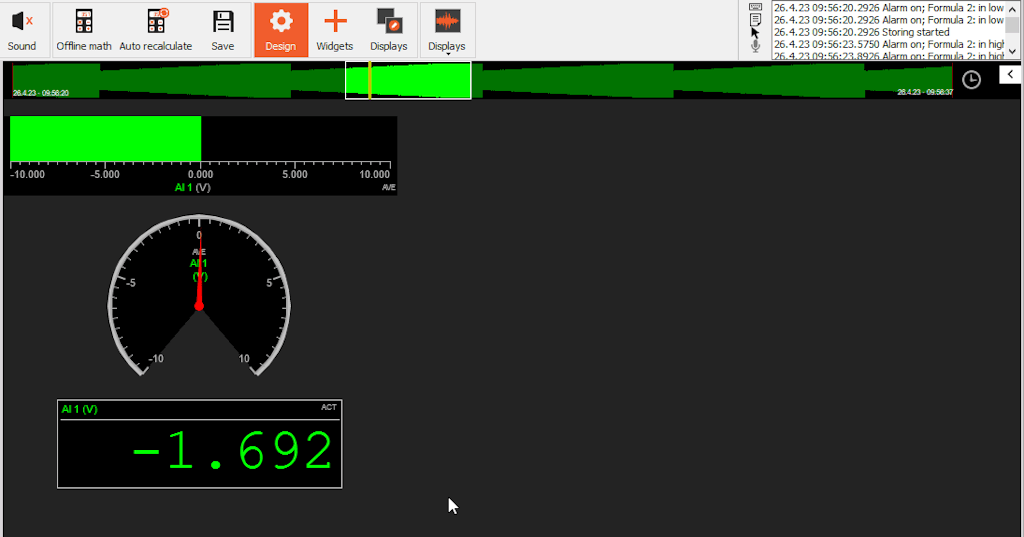

Теперь при подготовке дисплея для настройки измерений можно выбраь сразу несколько разных виджетов и создать пользовательскую группу. Таким образом можно быстро создать несколько виджетов и управлять ими одновременно. Выбранные виджеты можно копировать и вставлять. Кроме того, можно изменять размер всей группы виджетов.

Управление осью X виджета «Рекордер» стало еще более гибким. Теперь можно определить пользовательское окно разности времени для данных, представленных в рекордере. Более того, минимальное и максимальное значения можно легко настроить в соответствии с вашими предпочтениями как в режиме анализа, так и в режиме заморозки.

В обновлении унифицированы свойства левой части виджетов, что упрощает их настройку. Продуманный и интуитивно понятный дизайн позволяет быстро открыть параметры любого виджета.

Декодер IRIG 106 Chapter 7

Модуль PCM имеет новую функцию, добавленную на экран настройки кадровой синхронизации для обработки данных PCM IRIG 106 Chapter 7. Благодаря доступ к полезной нагрузке кадра PCM для извлечения внутренних пакетов данных Chapter 10 возможен через модуль Chapter 10. После этого модуль Chapter 10 может разделить различные типы данных для обработки с помощью программного пакета DewesoftX. Все это делает DewesoftX Telemetry универсальным решением для обработки потоков данных IRIG 106 Chapter 7.

Для включения декодера IRIG 106 Chapter 7 требуются лицензия PCM и дополнительная лицензия на декодер Chapter 7.

Плагин Historian Client

Плагин Historian Client позволяет DewesoftX подключаться к серверу Dewesoft Historian (по протоколу MQTT) как в качестве издателя, так и в качестве подписчика. В режиме издателя пользователь может выбрать каналы DewesoftX для публикации в Historian и сохранения в базе данных. В режиме подписчика плагин позволяет подписываться на каналы других плагинов Historian Client, подключенных к тому же экземпляру Dewesoft Historian. Вы можете опубликовать данные из одного экземпляра DewesoftX в Historian и подписаться на эти данные в другом экземпляре DewesoftX. В режиме подписчика каналы конвертируются в асинхронный тип дискретизации.

Плагин Historian Client использует протокол MQTT для передачи данных и поддерживает определение полезной нагрузки Sparkplug B. Основная фунция Historian Client заключается в подключении к Dewesoft Historian. Также его можно использовать для подключения к сторонним брокерам MQTT, однако службе поддержки Dewesoft потребуется проверять совместимость в рамках каждого отдельного проекта.

Прочие обновления

Дополнительные сведения о перечисленных ниже функциях представлены на портале поддержки клиентов Dewesoft

• Теперь в математическом модуле Статистика массива каналы с одним значением можно назначить в качестве границ динамической оси.

• DewesoftX поддерживает использование потоковых данных Ethernet в качестве задающего тактового генератора во время измерений.

• С помощью редактора предустановленных каналов можно задать имена и описания каналов и выбрать их из раскрывающегося списка.

• Теперь в модуле Модальная геометрия поддерживается импорт моделей из файлов STL.

• В режиме заморозки можно получить доступ к данным в XY-рекордере

Как и прежде, DewesoftX 2023.3 — это бесплатное обновление для всех пользователей Dewesoft. Программа совместима со всеми системами сбора данных Dewesoft. Новая версия уже доступна в центре загрузок, где также можно найти журнал изменений с описанием всех второстепенных улучшений и исправлений.
