Выпуск DewesoftX 2022.2 — поддержка DirectX, вычисления на графических процессорах, новые виджеты

Мы рады представить релиз DewesoftX 2022.2. В новой версии добавлена поддержка движка DirectX и значительно оптимизированы графические вычисления. Также мы обновили модуль анализа электроэнергии — теперь обработка высокоскоростных данных занимает ещё меньше времени.

Кроме того, мы добавили вспомогательные элементы интерфейса, виджеты текстового поля и условных обозначений и строку статуса с новыми статусами, а также улучшили порядок выбора параметров в офлайн-режиме. Наконец, теперь шины CAN и FlexRay поддерживают архитектуру обмена данными AUTOSAR arxml 4.3, благодаря чему наши решения для автомобильной отрасли отвечают современным требованиям.

Как и всегда, DewesoftX 2022.2 — это БЕСПЛАТНОЕ обновление для всех текущих пользователей Dewesoft. Последняя версия ПО доступна для загрузки в нашем центре загрузок.

Графический движок DirectX

В DewesoftX 2022.2 представлена новая платформа графических элементов с поддержкой DirectX. Новый графический движок оптимизирует работу с антиалиасинговой графикой, работает быстрее и имеет множество других преимуществ.

Графические улучшения виджетов

Одно из таких улучшений — долгожданная возможность менять толщину строк данных в графических виджетах, благодаря которой анализировать данные измерений станет ещё удобнее.

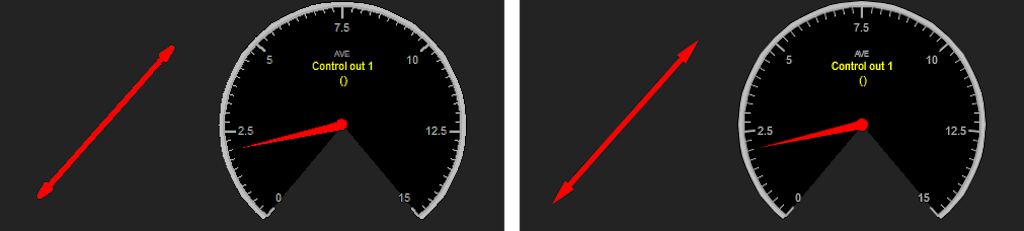

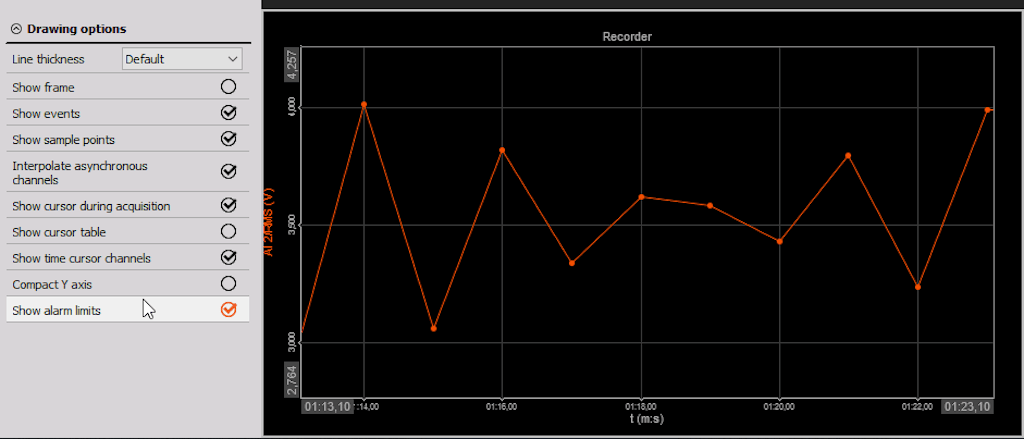

Толщина линий в виджете рекордера

В новом графическом движке можно включить прозрачность рекордера XY на всех 3D-элементах управления (карте3D-графике3D-моделимодальной геометрии и других).

Так, графический движок повысит эффективность всех 3D-виджетов и ляжет в основу дальнейших улучшений.

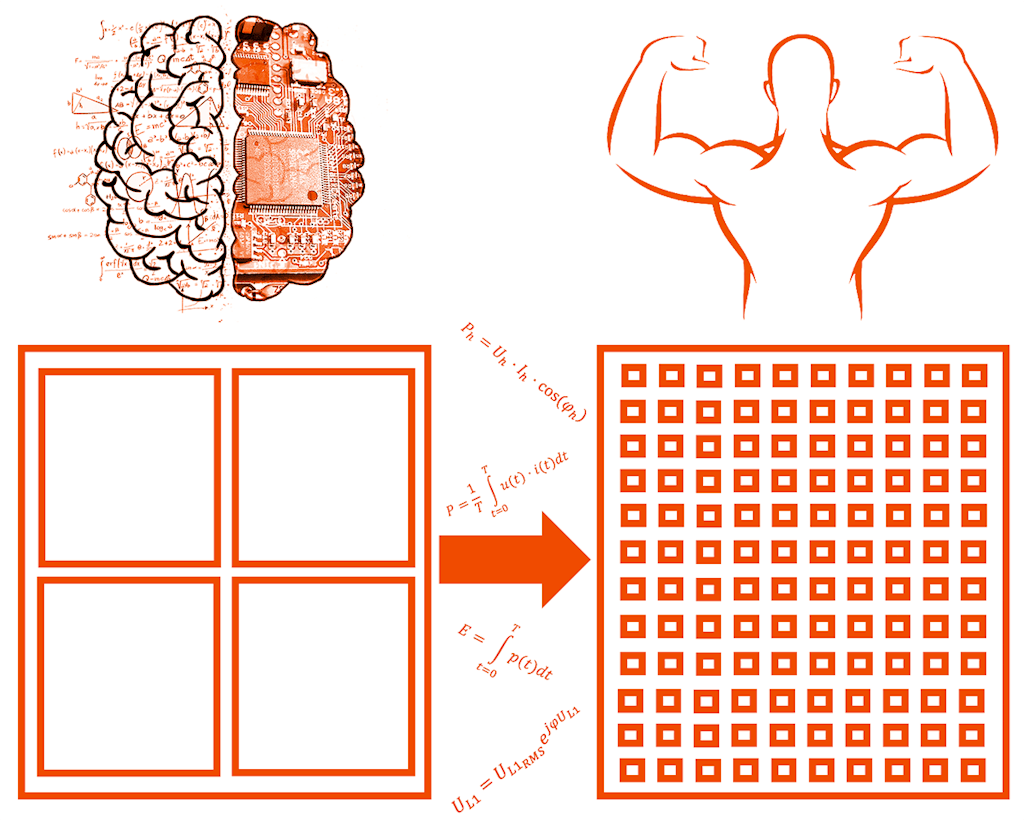

Модуль анализа электроэнергии с вычислениями на графическом процессоре

Модуль анализа электроэнергии был значительно изменён: мы снизили объём памяти, необходимой для графических вычислений при высокой частоте дискретизации, и добавили в такие вычисления значения и частоту периодов. Графические вычисления раскрывают потенциал модуля анализа электроэнергии: теперь он работает при частоте дискретизации 15 МГц, то есть находится в полной гармонии с системой SIRIUS-XHS

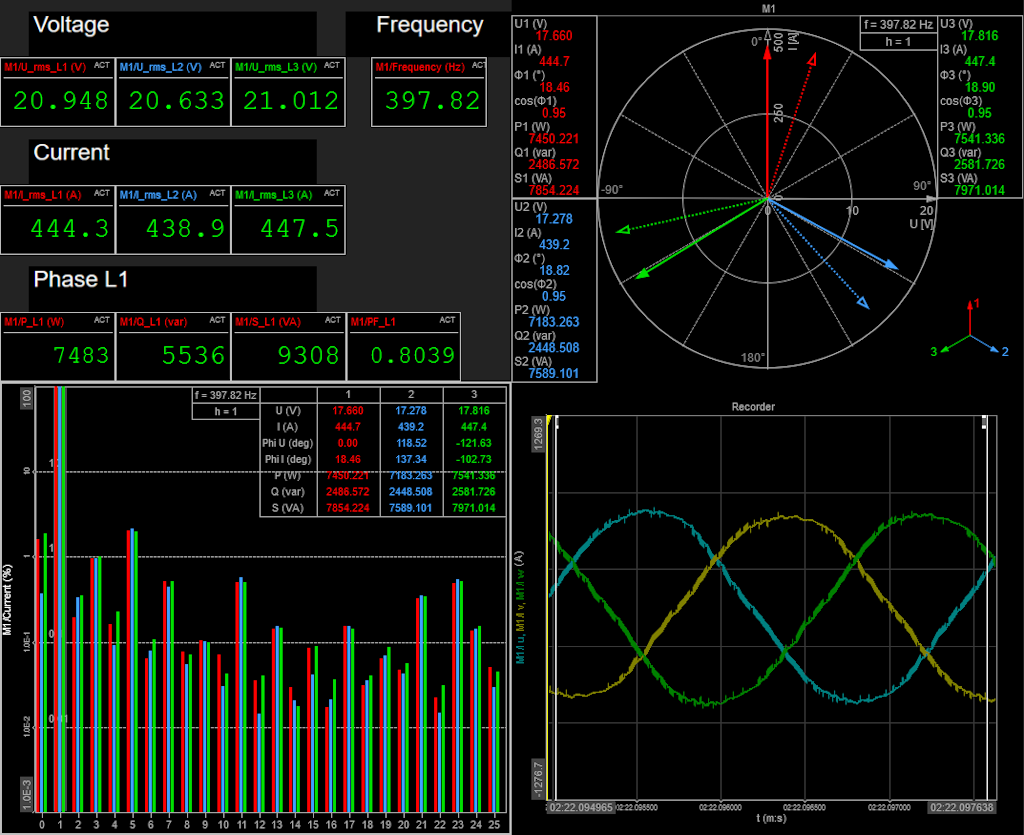

Обзор обновлённого модуля анализа электроэнергии

Также был переработан алгоритм фликера: вычисления занимают меньше времени (особенно при вычислении доз фликера), в модуле стали доступны дополнительные каналы отладки. Для этого мы объединились с одним из крупнейших агентств по сертификации ветроэлектростанций в мире. Алгоритм прошёл ряд межлабораторных испытаний и продемонстрировал превосходные результаты — он полностью отвечает требованиям международных стандартов.

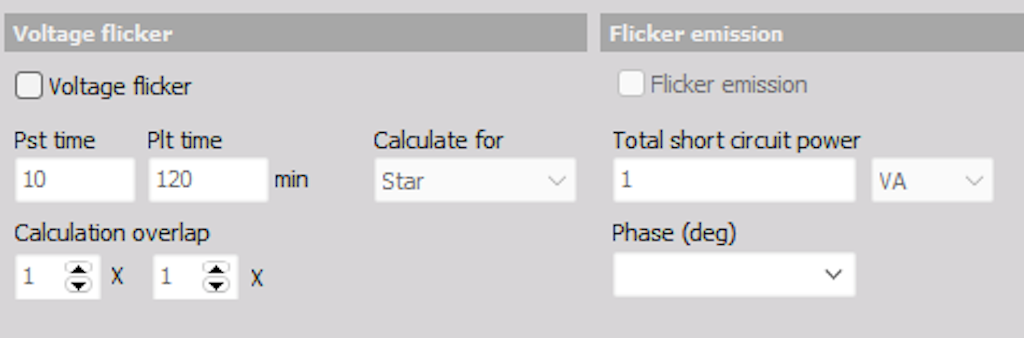

Параметры фликера в модуле анализа электроэнергии

Значения периодов с возможностью настройки длины и перекрытием тоже вычисляются на графическом процессоре, что повышает скорость и точность таких вычислений. Теперь значения вычисляются за каждую миллисекунду на базовой частоте 1 кГц. Также в новой версии ПО добавлен канал частоты периодов, благодаря чему обнаружение частот проходит быстрее и точнее. Точность значений периодов особенно важна на быстро меняющейся основной частоте.

Модуль анализа электроэнергии

Автоматическое создание офлайн-каналов параметров

В предыдущих версиях ПО DewesoftX все офлайн-каналы требовалось задавать в параметрах проекта (параметры симуляции). В новой версии так делать не потребуется. При загрузке параметров в режиме симуляции DewesoftX автоматически создаст каналы AI (ан. вх.), AO (ан. вых.), DI (циф. вх.), DO (циф. вых.), CNT (счетчик), CAN и GPS из файла параметров. Настройка в офлайн-режиме ещё никогда не была такой простой и быстрой!

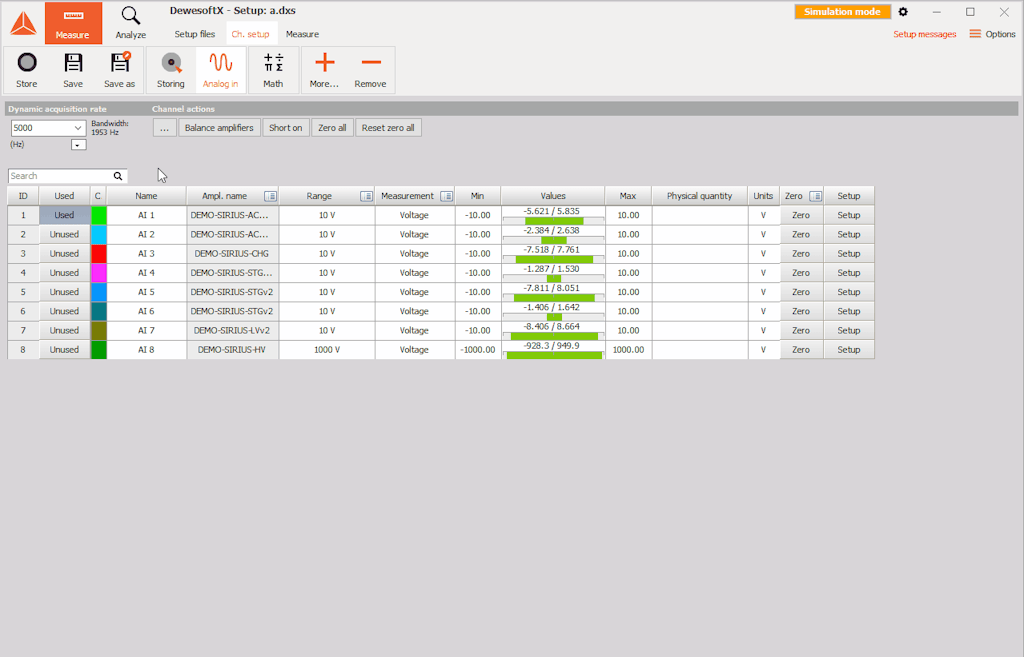

Автоматическое создание офлайн-каналов параметров

Новые виджеты текстового поля и условных обозначений

В версии 2022.2 добавлены два очень полезных виджета, с помощью которых можно ещё точнее настроить экран.

Виджет текстового поля заменит старый виджет примечаний: в нём останутся старые функции и появятся новые. Теперь можно быстро скопировать стиль, цвет и позицию шрифта из текста или изображения в Microsoft Word и вставить их в виджет в таком же виде.

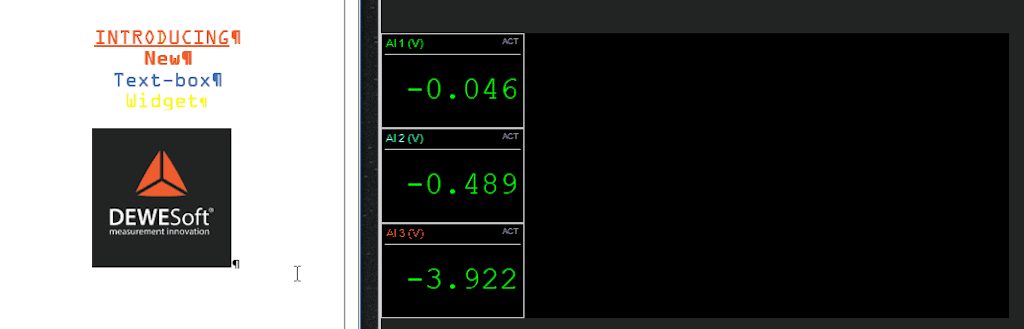

Копирование текста и изображения из Microsoft Word в виджет текстового поля

Любой из имеющихся графических виджетов можно дополнить виджетом условных обозначений, с помощью которого станет проще работать с данными на графиках. Виджет полностью автономен: его можно переместить в любое положение на экране.

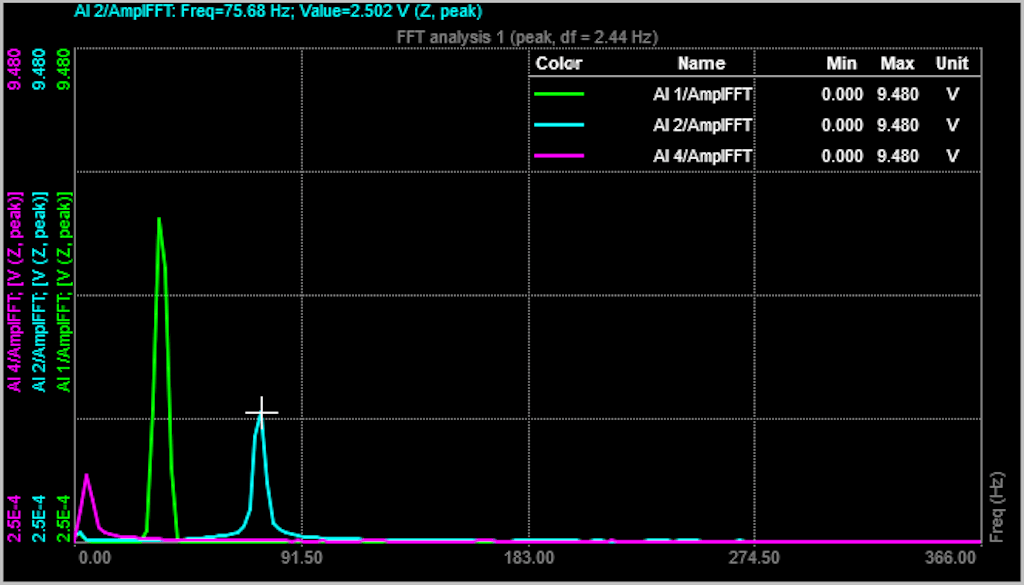

Виджет условных обозначений на 2D-графике

Импорт ARXML в модулях CAN и FlexRay

Автомобильная отрасль постоянно меняется. «Мозг» автомобиля, ЭБУ, должен постоянно передавать большие объемы данных, а для этого необходимо оптимизировать потоки данных на автомобильных шинах. Наши клиенты всё чаще переходят на стандартизированную платформу AUTOSAR, чтобы идти в ногу с новыми технологиями. С учётом этого мы переработали импорт ARXML: теперь DewesoftX поддерживает ARXML 4.3.x и имеет больший потенциал для будущих обновлений.

Модуль CAN поддерживает всю функциональность AUTOSAR release 4.3.x. В новой версии DewesoftX можно расшифровывать сообщения CAN с протокольными блоками данных с динамическими контейнерами.

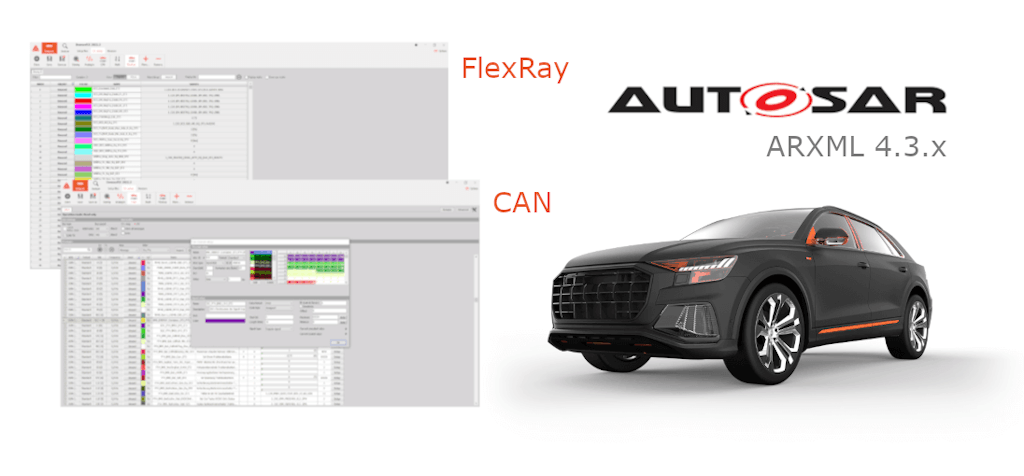

Обновлённая функция импорта ARXML 4.3.x в модулях CAN и FlexRay

Более серьезная переработка потребовалась модулю FlexRay. Раньше в нём поддерживался только импорт файлов Fibex, однако теперь можно импортировать файлы баз данных ARXML и расшифровывать сообщения с протокольными блоками данных с динамическими контейнерами.

Настраиваемая строка статуса

В верхней части интерфейса новой версии DewesoftX находится настраиваемая строка статуса. В ней отображаются дополнительные сведения о файле параметров и производительности системы, а в библиотеку были добавлены новые статусы.

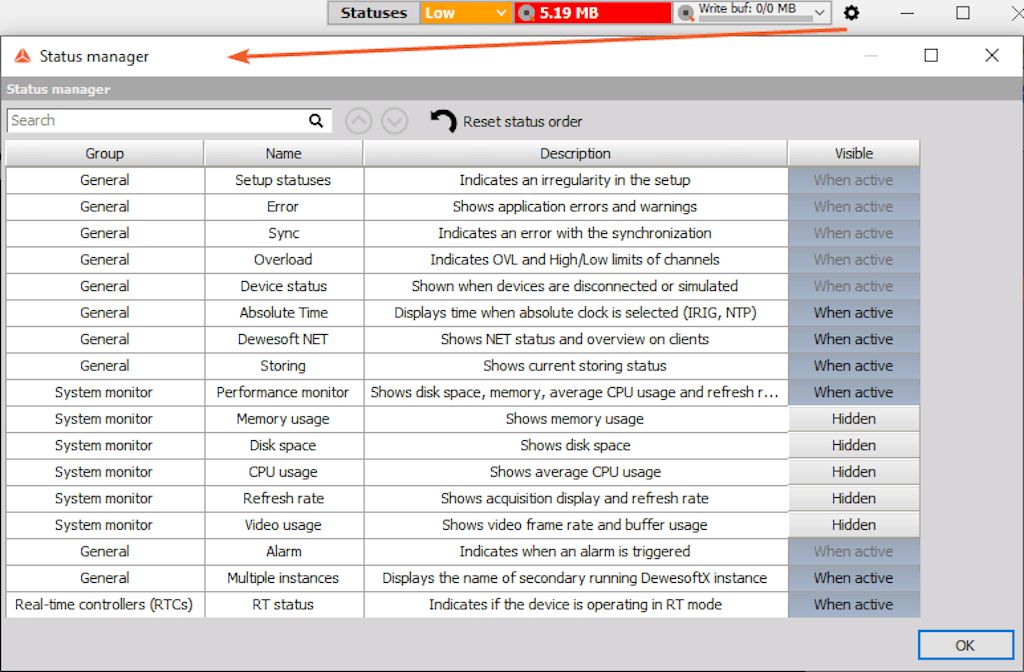

Настраиваемая строка статуса

В их числе — статус параметров в реальном времени: в нём можно подробнее изучить конфигурацию файла параметров, а также гораздо быстрее подготовить параметры. Все предупреждения отображаются в одном месте, а значит вам будет проще отслеживать неправильно заданные параметры. Такие предупреждения указывают на неправильно построенные формулы, отключенные датчики, виджеты без каналов и многое другое.

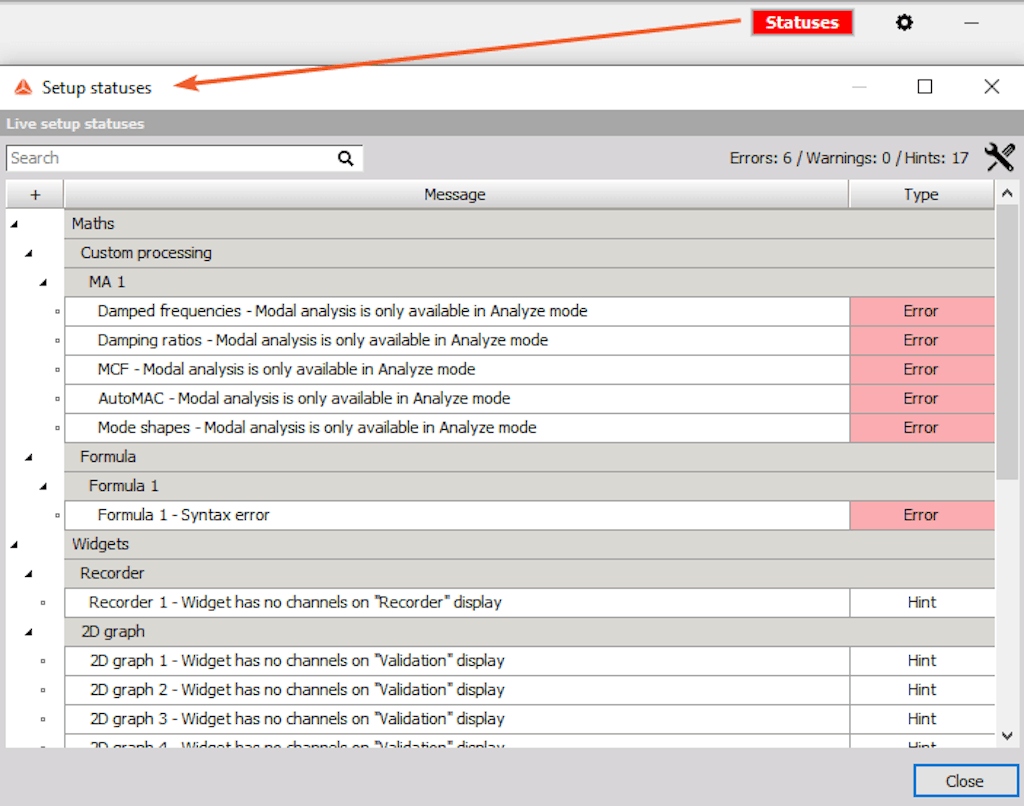

Статусы параметров в реальном времени

Наконец, самое важное — в поле статусов можно добавлять новые статусы из различных программных модулей.

Анализ данных в ходе сбора

Нам часто приходится проводить длительные измерения, особенно при мониторинге. Анализировать данные только после завершения их сбора регистратором — не самый удобный вариант, ведь данные хочется получить побыстрее. В Dewesoft X 2022.2 есть то, что вам нужно: файлы данных можно открывать во время сбора во втором экземпляре программы или на другой ведущей или ведомой системе в конфигурации NET. В файле данных будут находиться все данные, собранные до момента запуска второго экземпляра, а вы сможете сразу начать анализ.

Открытие файлов данных в ходе сбора

Прочее

  • При удалении математического объекта из файла данных размер такого файла не менялся, хотя данных становилось меньше. С помощью новой функции уменьшения файла можно создать файл меньшего размера без необходимости импортировать его в формат *.dxd.

  • В модуль Dewesoft NET добавлена строка поиска: управлять большим количеством каналов стало гораздо легче.

  • Также в модуле Dewesoft NET появился дополнительный параметр для отключения соединения NET в режиме анализа.

  • Теперь генератор функций поддерживается системами Krypton-1xAO (версия прошивки 1.12 или выше) и SIRIUSe при их использовании в двойном режиме.

  • Добавлен новый математический модуль октавного анализа, с помощью которого можно измерить октавный спектр с настраиваемым разрешением (от 1 октавы до 1/24 октавы) с любого узкополосного спектра (например, БПФ или передаточной функции), назначенного как вход.

  • Пользовательские метки каналов можно экспортировать в XML-файл и делиться ими с другими пользователями. Также добавлена поддержка поиска по меткам в модулях математических формул.

  • В новой версии стало удобнее и безопаснее использовать сразу несколько экземпляров DewesoftX. А ещё для этого больше не нужны отдельные системные папки.

  • Нажмите «Да» в окне «Доступны новые плагины» при обновлении DewesoftX, чтобы установить плагины автоматически.
    В режиме анализа в фильтрах IIR и CFC можно выполнить коррекцию фазы в двух полосах.

DewesoftX 2022.2 — это бесплатное обновление для всех пользователей Dewesoft. Программа совместима со всеми системами сбора данных Dewesoft. Новая версия уже доступна в центре загрузок, где также можно найти журнал изменений, включающий описание всех второстепенных улучшений и исправлений. Дополнительные сведения о представленных в новой версии функциях доступны на портале поддержки клиентов Dewesoft.
