Apresentando nossos mais recentes acessórios EtherCAT

Instrumentos de conectividade EtherCAT

O DS-HUBe7 e o ECAT Repeater são dispositivos práticos para a distribuição ideal dos instrumentos de medição EtherCAT da Dewesoft no campo ou no laboratório de teste.

O DS-HUBe7 usa a junção Beckhoff CU1128 EtherCAT e permite a conexão de até 7 dispositivos EtherCAT em uma topologia em estrela. O hub tem o mesmo formato da linha modular SIRIUS de sistemas DAQ.

O painel frontal inclui oito conectores LEMO padrão de 8 pinos, familiares das linhas de instrumentos SIRIUS EtherCAT e KRYPTON. O primeiro conector é para entrada EtherCAT (IN), e os outros sete são para saída EtherCAT (OUT). Os conectores OUT também distribuem energia, o que permite o uso de cabos EtherCAT padrão para a conexão de dispositivos EtherCAT da Dewesoft.

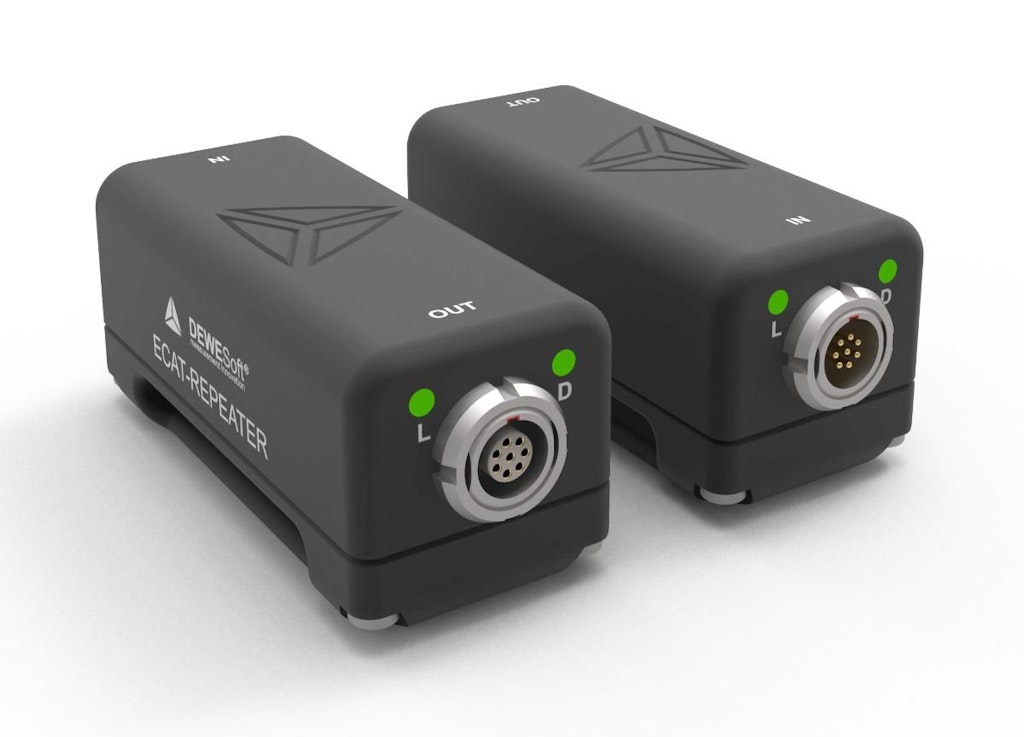

O Repetidor ECAT, por outro lado, é usado para estender a distância máxima possível entre dois dispositivos EtherCAT, que geralmente é limitada a 50 metros pelos cabos híbridos EtherCAT.

O Repetidor ECAT é colocado entre dois dispositivos EtherCAT distantes e atua como um amplificador de sinal, garantindo transmissão de dados estável em distâncias acima de 50 m.

Por ser um dispositivo inline robusto com classificação IP67, é adequado para aplicações como monitoramento ferroviário, no qual os dispositivos de medição são distribuídos por toda a cadeia de vagões ferroviários.

Adaptadores

Os adaptadores 2xD37m-8xRJ45f e 2xD37m-8xRJ45f-QB-CAT-m são usados ​​principalmente para conectar sensores de strain gauge com um conector RJ45. A razão para usar conectores RJ45 é acelerar o tempo de instalação de medições de alta deformação de canal, pois a crimpagem e a conexão de strain gages às entradas RJ45 podem ser feitas muito rapidamente.

O adaptador breakout 2xD37m-8xRJ45f permite a funcionalidade completa do amplificador host com dois conectores frontais D-SUB37. O adaptador é compatível com os módulos IOLITEr-8xSTGS-D37 ou IOLITEr-8xLVe-D37 em combinação com o chassi IOLITE-R8r.

O 2xD37m-8xRJ45f-QB-CAT-m, por outro lado, é adequado apenas para quartos de ponte, possuindo um design espelhado adequado para religar o sensor caso o conector RJ45 seja danificado em um dos lados. Ele se encaixa no módulo IOLITEr-8xSTGS-D37 em combinação com o chassi IOLITE-R8r.

O adaptador D37m-4xD9f simplifica a calibração do módulo IOLITE STGS-D37. O adaptador possui um conector D-SUB37 macho para conectá-lo ao módulo IOLITE e linhas de ruptura para quatro conectores D-SUB9 fêmea com pinagem padrão da Dewesoft para canais universais e de tensão.

O D37m-4xD9f-TEDS tem o mesmo design e fator de forma, mas combina com o novo módulo IOLITE LVe-D37.

Ambos os adaptadores também são adequados para demonstrações, permitindo uma conexão simples com os cabos D-SUB9 existentes.

Montagens, caixas de armazenamento

O DS-MOUNT-K1 é uma placa de montagem de alumínio para montar o produto KRYPTON one sobre os sistemas de aquisição de dados Dewesoft SIRIUS.

A montagem possui um mecanismo de clique compatível com o chassi SIRIUS: fatias SIRIUS, R2, R4, SBOX, DS-BP2i e DS-BP4i.

O DS-BOX-IOLITEr-32 é um recipiente antiestático para armazenar até 32 módulos IOLITEr. A caixa é útil quando as fatias IOLITEr são constantemente trocadas entre diferentes departamentos e precisam de um espaço de armazenamento compartilhado.

Cabos

O D9f-2D9m-1.2m-CAN-DUAL-D é um cabo Y para dispositivos OBSIDIAN-R8 (anteriormente conhecido como IOLITE-LX-R8) conectando CAN duplo (1x D9f) ou duas portas CAN simples (2x D9m). O recente suporte de software do barramento CAN secundário no OBSIDIAN torna este cabo útil para fácil acesso a ambos os barramentos.

Estamos no processo de mover todos os módulos distribuíveis multicanal IOLITE de conectores de alimentação de 2 pinos para conectores de 3 pinos. Adicionamos dois cabos para encadear a fonte de alimentação: O T3B3m-T3B2m-0.1m para módulos de 2 pinos e 3 pinos, e o T3B3m-T3B3m-0.1m para vários módulos de 3 pinos.

O terceiro pino adicional no conector se conecta ao chassi. Permite fácil aterramento do dispositivo e melhora a qualidade e a segurança da medição.
